삼성 시스템에어컨, 무선 리모컨 실내기 번호 (실내기 1234) 지정하기

아래 내용들을 읽고 따라하여 발생하는 책임은 당사자에게 있으며, 작성자 본인은 책임지지 않습니다.


여러 대의 시스템에어컨을 무선리모컨으로 조작할 때, 간혹 작동을 원치 않는 실내기가 함께 작동될 때가 있습니다.

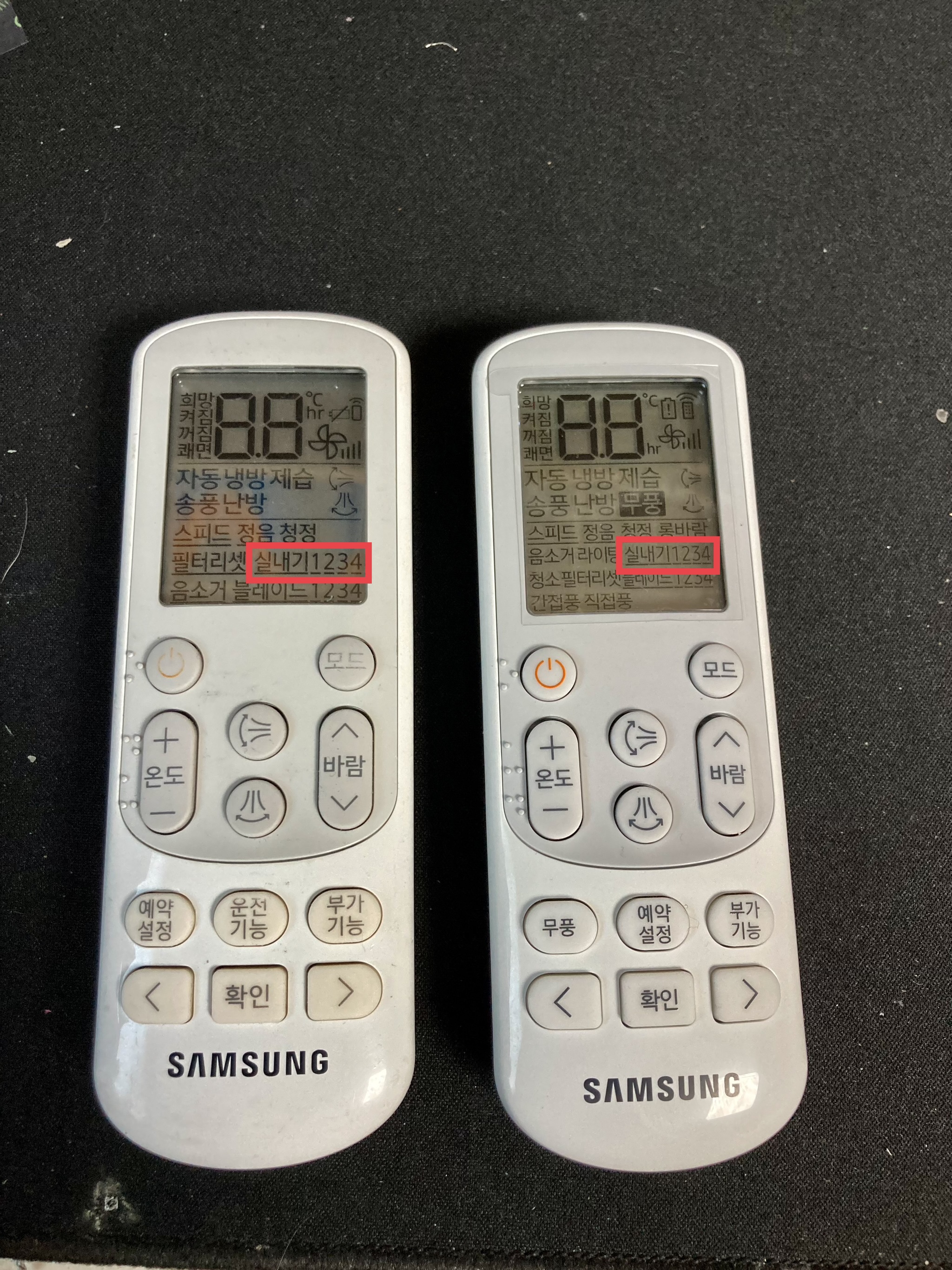

시스템에어컨용 무선 리모컨을 잘 보면 '실내기 1234' 항목이 있는데요, 이는 설치자가 실내기를 설치할 때 설치 옵션에서 실내기 번호를 지정하고(실내기 주소와는 별개), 에어컨은 지정된 실내기 번호에 맞는 리모컨 신호에만 동작하도록 하는 기능입니다.
이번 포스팅에서는 해당 기능을 설정하는 방법에 대해 소개하도록 하겠습니다.

---

실내기 개별제어?

무선 리모컨의 부가기능 모드로 들어가보면 실내기 번호를 선택할 수 있습니다. 대부분의 삼성 시스템에어컨은 실내기 1로 지정되어 있고, 2번이나 다른 숫자로 변경하면 실내기가 작동하지 않습니다.

이는 제품 설치 옵션에 실내기 개별제어 번호를 지정하는 옵션이 있는데, 대부분 기본값(0)에서 변경하지 않은 상태로 둡니다.
즉, 해당 옵션값을 변경하면 실내기 번호를 변경할 수 있습니다.

---

무선 리모컨으로 실내기 번호 간편 설정하기

대상 모델: AR-EC03, AR-EC03PP, AR-EH03, AR-EH03PP, AR-EH04, AR-EH04PP, AR-EC05, AR-EC05PP, AR-EH05, AR-EH05PP, AR-BH00, AR-CH00, AR-CH01

AR-EH03 리모컨에서 해당 기능이 발견되어 내용 추가합니다.

① 리모컨이 꺼져 있는 상태에서 [부가기능] 버튼을 눌러주세요.
② 좌우 방향키를 이용, 원하는 실내기 번호로 이동한 후, 확인 버튼을 눌러주세요.
③ 확인 버튼을 누른 이후 60초 이내에 [모드] 버튼을 5초 이상 길게 눌러주세요.

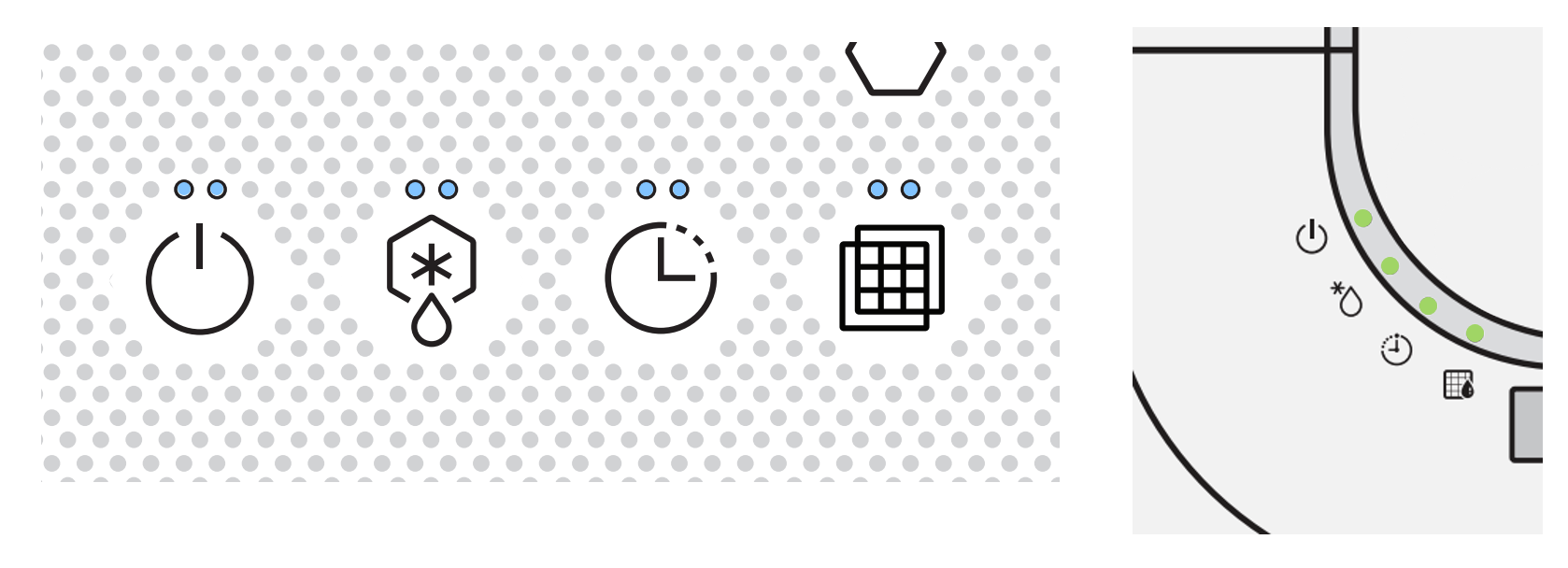

④ 에어컨에서 "띵" 소리가 나며 실내기 번호 지정이 완료됩니다.

---

무선 리모컨으로 개별 제어 옵션 변경하기

대상 모델: AR-DC00, AR-DH00, AR-EC00, AR-EH00, AR-EC01, AR-EH01, AR-EC02, AR-EH02, AR-EC03, AR-EC03PP, AR-EH03, AR-EH03PP, AR-EH04, AR-EH04PP, AR-EC05, AR-EC05PP, AR-EH05, AR-EH05PP, AR-KH00, AR-KH03, AR-KH03PP, AR-KH05, AR-KH05PP



무선 리모컨으로 옵션 입력 시, 설치 옵션 입력 기능을 지원하지 않는 실내기에 입력하면 용량 옵션이 날아가며 옵션 에러가 발생할 수 있습니다.

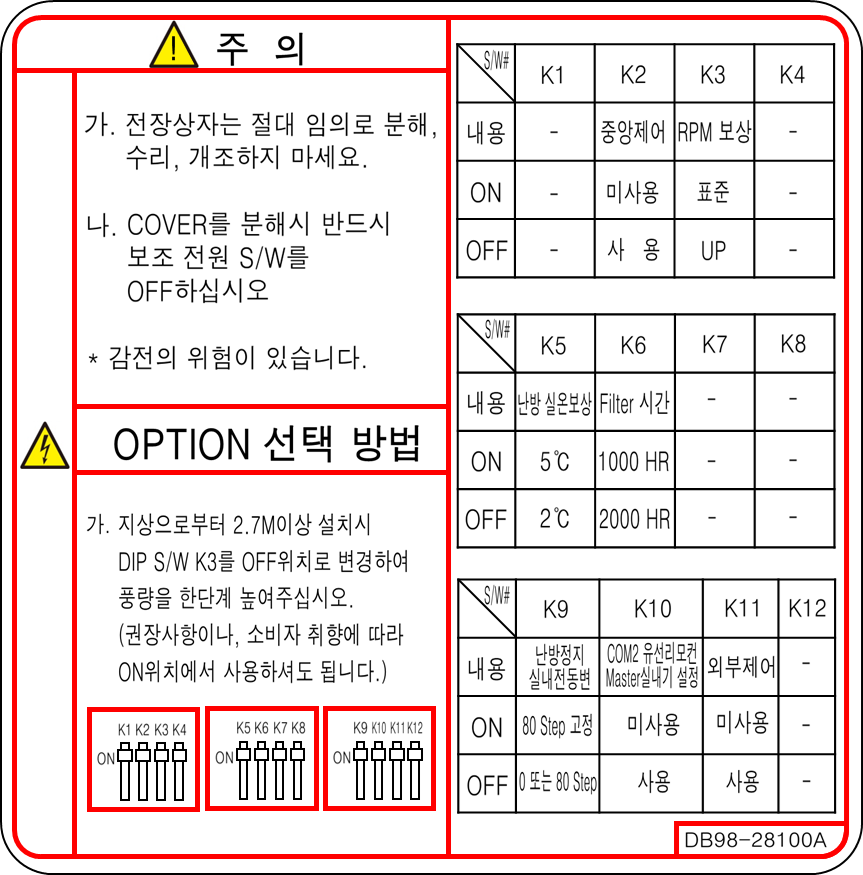

그릴을 열었을 때 DIP스위치를 통한 OPTION 선택 방법에 대한 안내가 있다면 이 방법대로 하시면 안 됩니다.


삼성전자 시스템에어컨은 무선리모컨으로 옵션 입력 시 '특정 옵션만 변경'이라는 기능을 지원합니다.
0d 계열 옵션이 바로 그것인데요, 특정 옵션의 특정 SEG 한 자리만 원하는 값으로 변경할 수 있습니다.
0 - d - (변경할 옵션 계열) - (변경할 옵션 SEG 십의 자리) - (변경할 옵션 SEG 일의 자리) - (변경할 옵션값) 구조로 총 6자리이며, 실내기 개별제어 옵션은 02 계열 옵션 SEG20이므로 0d220x 형식으로 입력합니다. (x = 지정할 개별제어 번호)

① 리모컨의 건전지를 한 개 분리하고 아무 버튼이나 눌러 완전 방전시키거나 화면이 완전 꺼질 때까지 기다려주세요.
② 온도 +/- 버튼을 동시에 누르고 있는 상태에서 건전지를 다시 삽입합니다. 360 카세트 전용 AR-KH00/03/05 리모컨은 온도 + 예약설정 버튼을 동시에 눌러주세요.

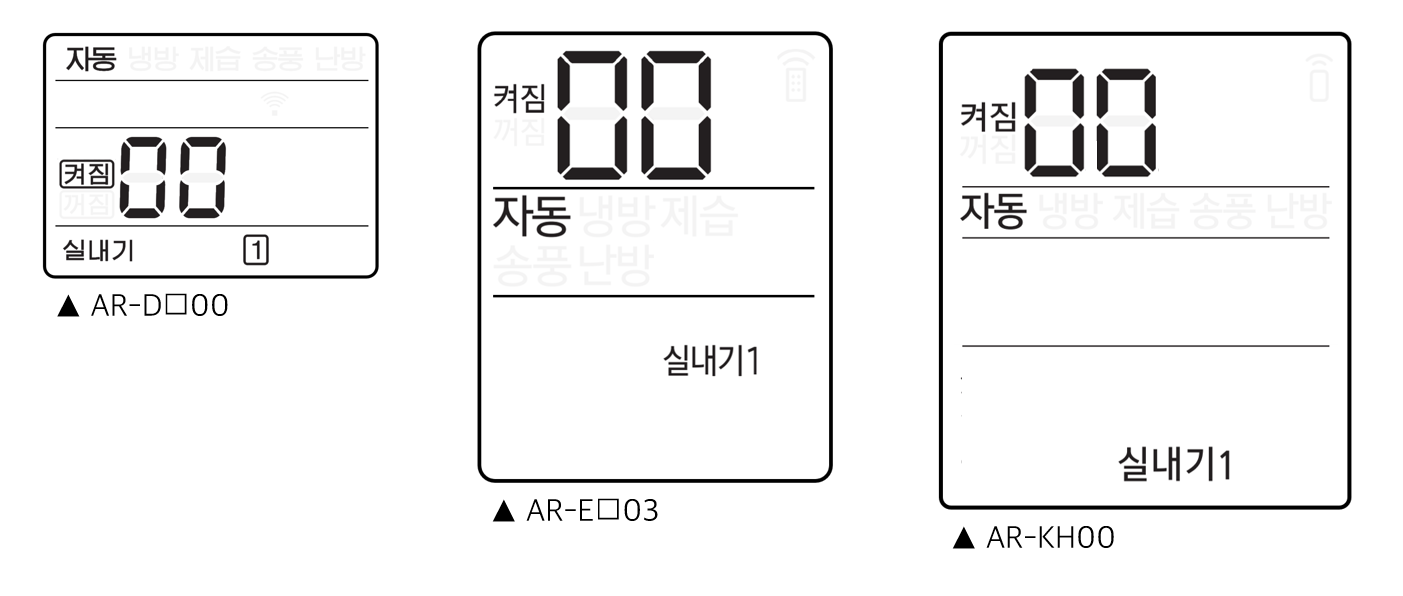

④ 리모컨 화면에 다음과 같이 떴다면 계속 진행해주세요, 그렇지 않다면 1번부터 다시 진행해주세요.

바람세기 △를 누르면 두 번째 자리 숫자가, 바람세기 ▽를 누르면 첫 번째 자리 숫자가 1씩 올라갑니다.
AR-KH00의 경우, 다이얼을 시계 방향으로 돌리면 두 번째 자리 숫자가, 반시계방향으로 돌리면 첫 번째 자리 숫자가 1씩 올라갑니다.
모드 버튼을 누르면 [켜짐] 자동 → 냉방 → 제습 → 송풍 → 난방 → [꺼짐] 자동 → 냉방 → 제습 → 송풍 → 난방 순서로 바뀝니다.

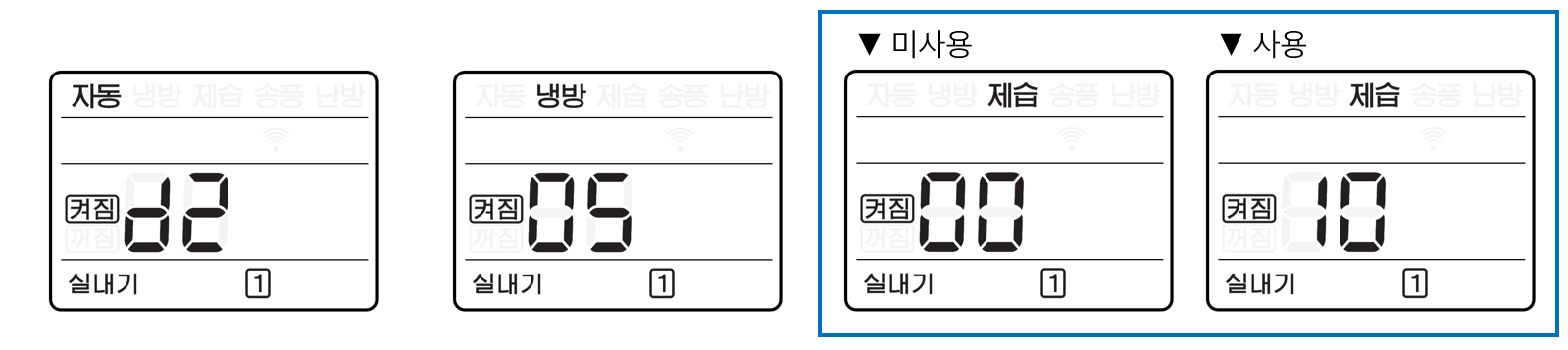

⑤ 아래 이미지를 참고하시어 옵션 코드를 입력하고, 전원 버튼을 2~3회 정도 눌러주세요. 한 번만 누르면 입력되지 않습니다. (1회 “띠리리링” -> 2회 “띵”) 옵션 입력에 성공하면 “띵” 소리가 납니다.

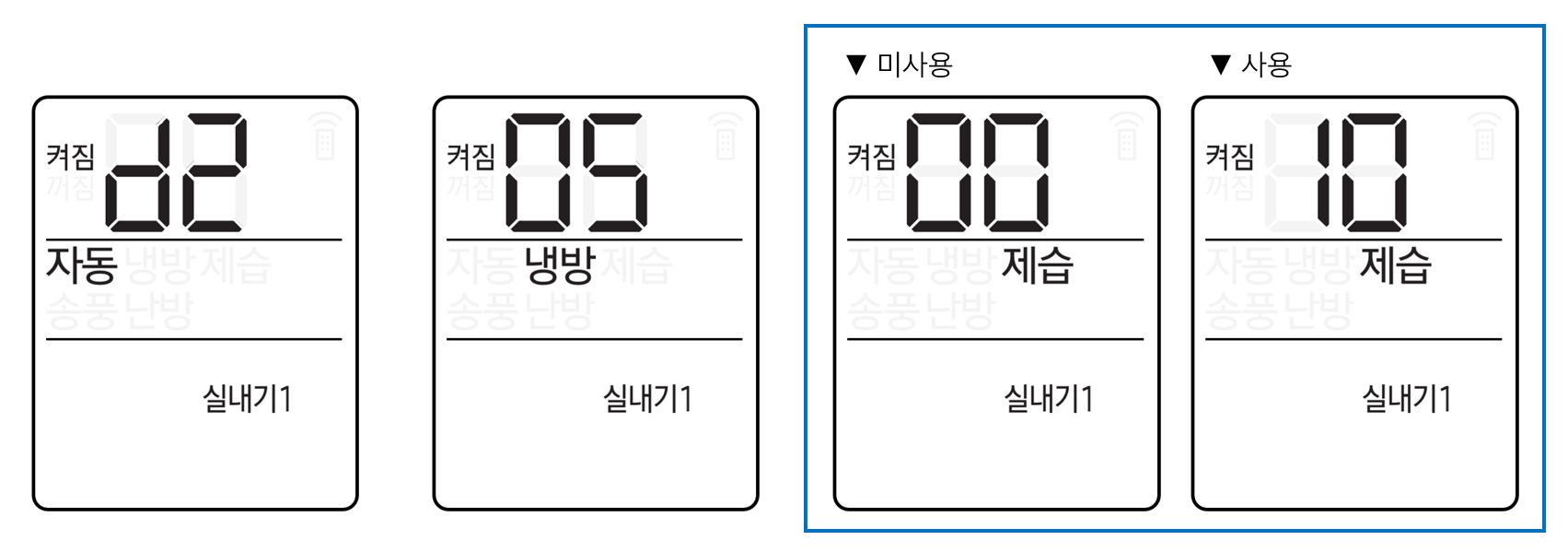

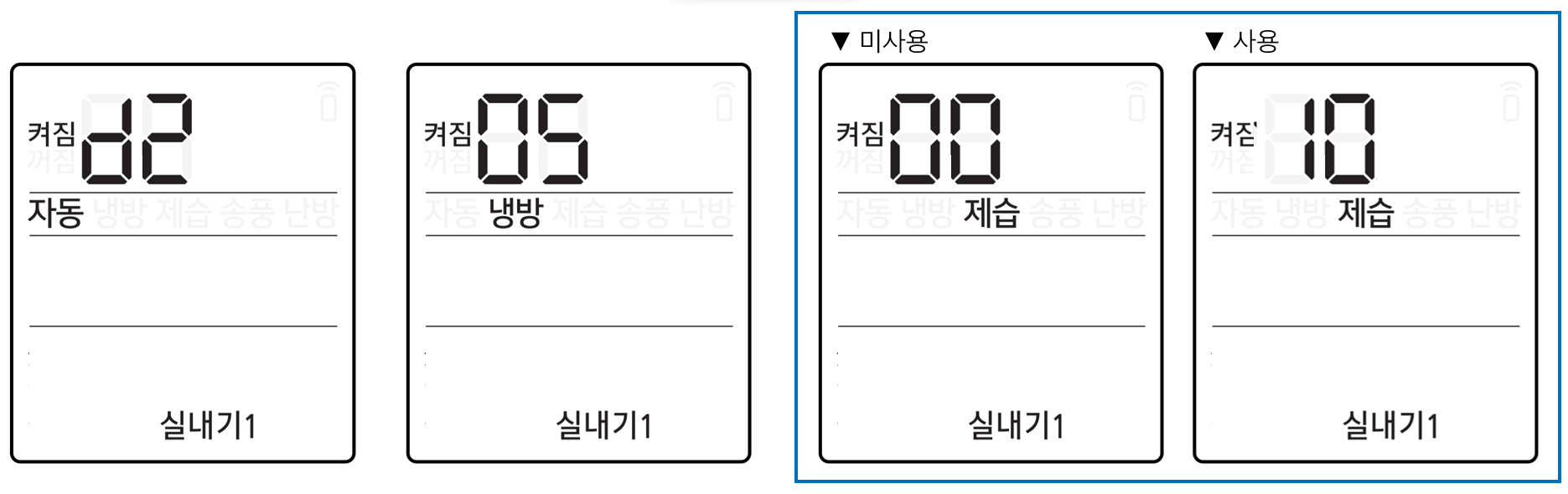

아래 이미지는 참고용으로, d2-20-x0으로 입력하셔야 합니다. 추후 이미지 업데이트하겠습니다.
- 실내기 1 = d2-20-00 또는 d2-20-10
- 실내기 2 = d2-20-20
- 실내기 3 = d2-20-30
- 실내기 4 = d2-20-40

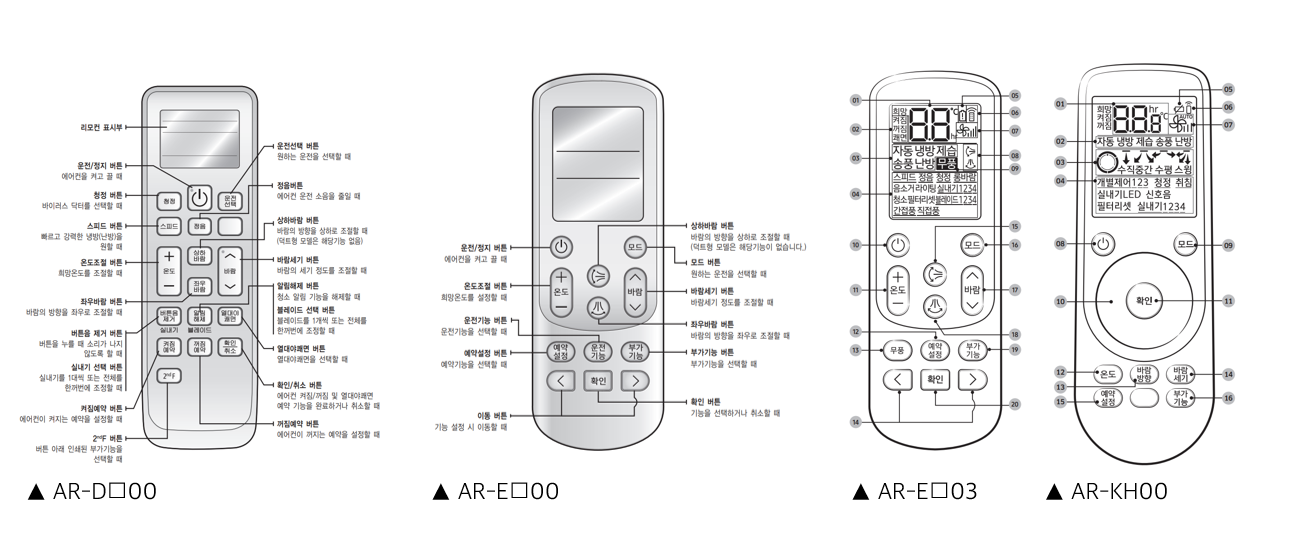

AR-DC00/DH00

AR-EC/EH 계열

AR-KH 계열

0d-22-0x가 아닌 d2-20-x0으로 입력하는 이유는, 무선리모컨에는 페이지 번호(SEG1, 7, 13, 19)가 표시되지 않습니다.

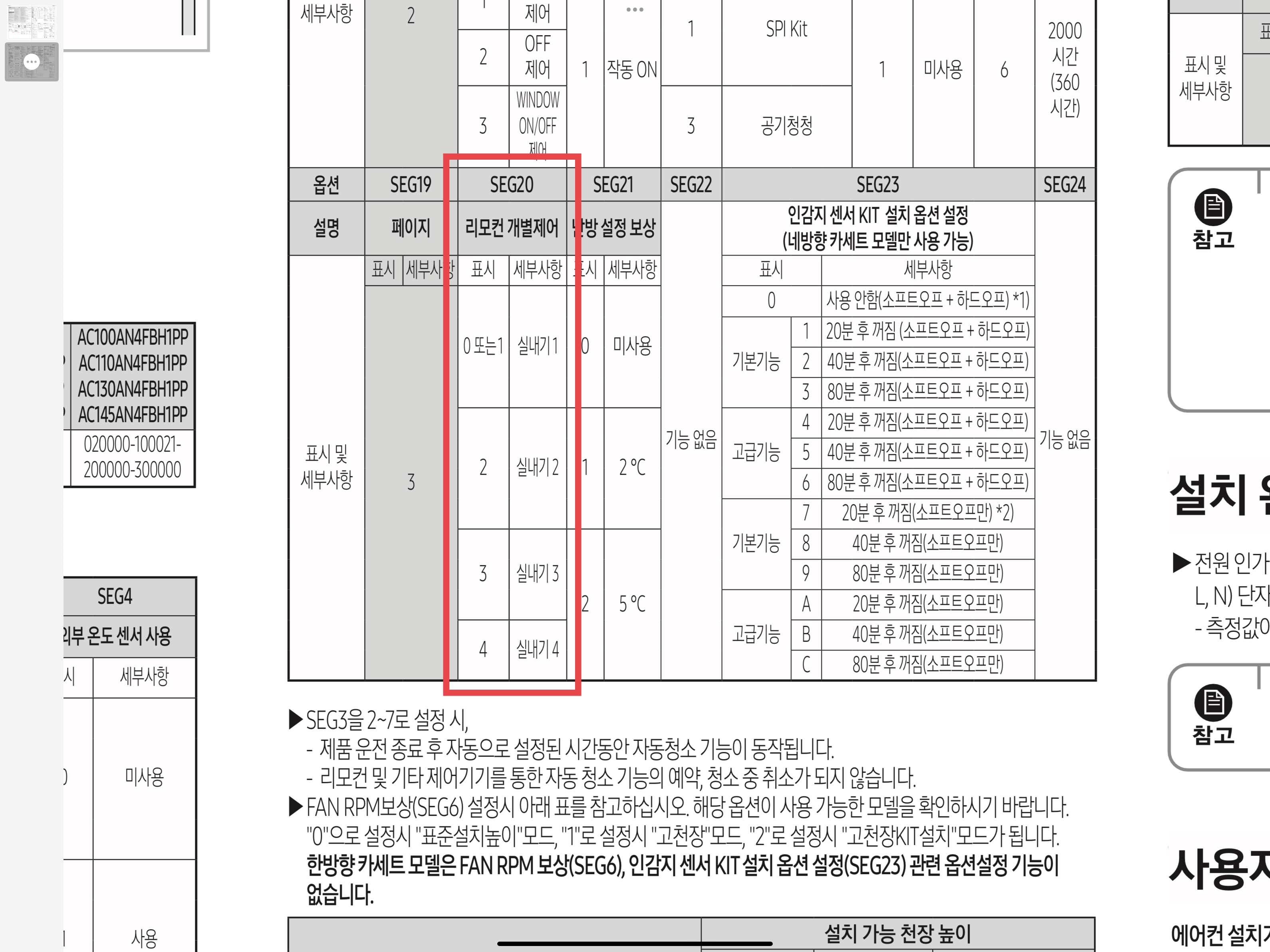

옵션 코드는 0XXXXX-1XXXXX-2XXXXX-3XXXXX 구조로 이루어져 있으며, 분홍색으로 표시한 부분이 페이지 번호입니다.

⑥ 리모컨의 건전지를 제거하였다가, 화면이 완전히 꺼지면 다시 삽입해주세요.


---

통합 유선리모컨으로 개별 제어 옵션 변경하기

대상 모델: AWR-WE10, AWR-WE10N, AWR-WE11N, AWR-WE12N, AWR-WE13N, AWR-WE13NPP

AWR-WE13N

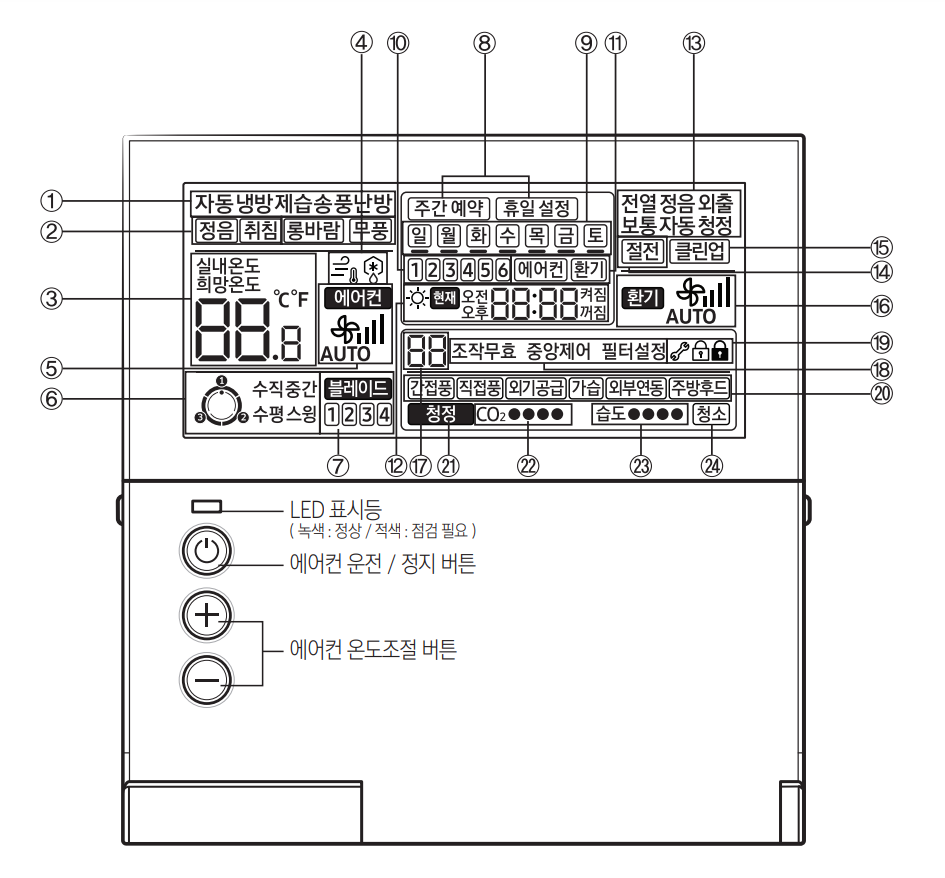

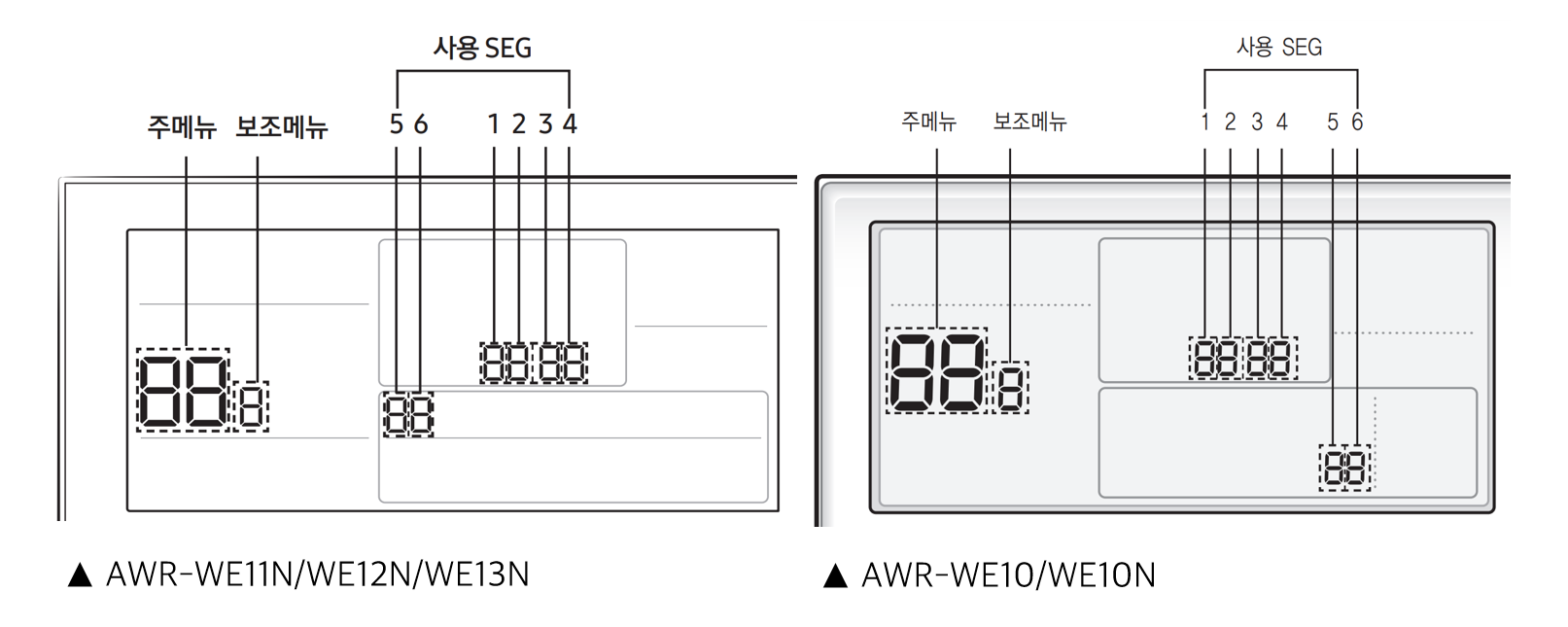

작업을 시작하기 앞서, 각 SEG 자리의 의미를 알고 작업하시면 내용을 이해하는 데에 큰 도움이 됩니다.

---

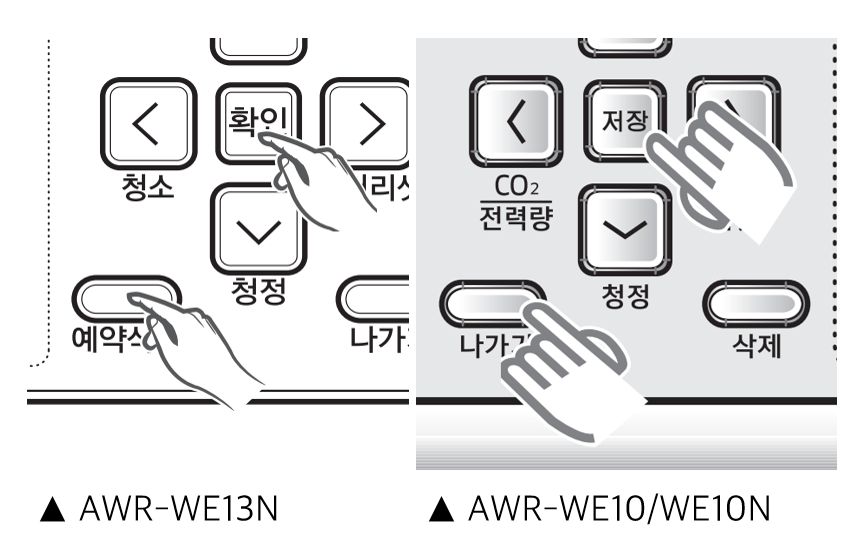

① 서비스 모드에 진입합니다.

AWR-WE10/WE10N은 [나가기 + 저장] 을 3초 이상 길게,
AWR-WE11N/WE12N/WE13N은 [예약삭제 + 확인] 을 3초 이상 길게 눌러줍니다.

② 위/아래 방향키를 이용하여 주 메뉴를 4번으로 설정하고, 오른쪽 방향키를 눌러 다음으로 넘어갑니다.
이 때, 신통신 리모컨에서는 주소를 묻는 화면이 나타납니다.

리모컨에 실내기가 두 대 이상 연결된 경우 위/아래 방향키를 눌러 실내기를 선택할 수 있습니다.
오른쪽 방향키를 한 번 더 눌러 넘어갑니다.

③ 보조 메뉴를 3으로 설정하고, 오른쪽 방향키를 누르면 설치 옵션 코드가 나타납니다.
만약 NONE이 뜬다면 해당 실내기는 리모컨을 통한 옵션 입력이 불가능합니다.

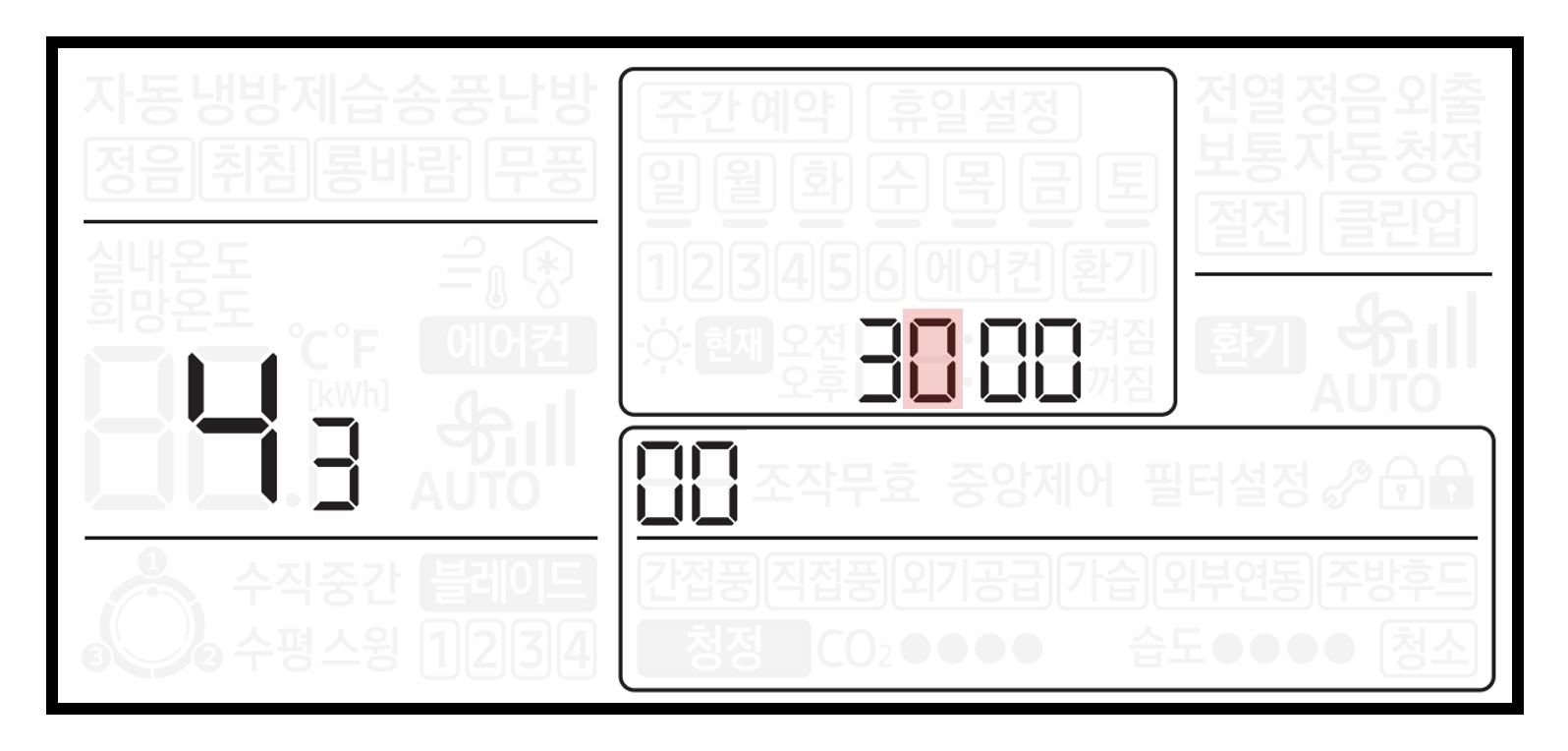

선택된 자리의 숫자가 깜빡거립니다. 빨간색 표시한 부분으로 포커스를 이동시켜주세요.

④ 위/아래 방향키로 값을 변경합니다. 아래의 옵션 값 별 실내기 번호를 참조하여 입력하십시오.
0 or 1: 실내기 1
2: 실내기 2
3: 실내기 3
4: 실내기 4
0~ 4 이외의 값을 넣으면 기본값(실내기 1)으로 설정됩니다.

원하는 값으로 변경 후, [저장] 또는 [확인] 버튼을 눌러줍니다.

구통신: 설정 저장 후 “디리리링” 에러음과 함께 실내기의 모든 표시등이 3~5회 정도 점멸하다가 “띵” 소리 나며 복구됩니다.
신통신: 설정 저장 후 일정 시간이 지나면 “띵” 소리와 함께 리모컨과 실내기 전원이 리셋됩니다.
