아반떼 HD: 집중키 이식, 순정 오디오 패널을 내비 집중키로

얼마 전 중고 내비를 샀는데 올뉴쏘렌토 관련 물건들이 같이 따라왔는데요.

쏘렌토 오디오, 마감재 등 꽤 많은 물건이 딸려왔네요. 이 중 일부는 상품화해서 다시 내놓기로 하고... 매립 마감재는 집중키 부품만 빼서 버렸습니다. ㅋㅋ

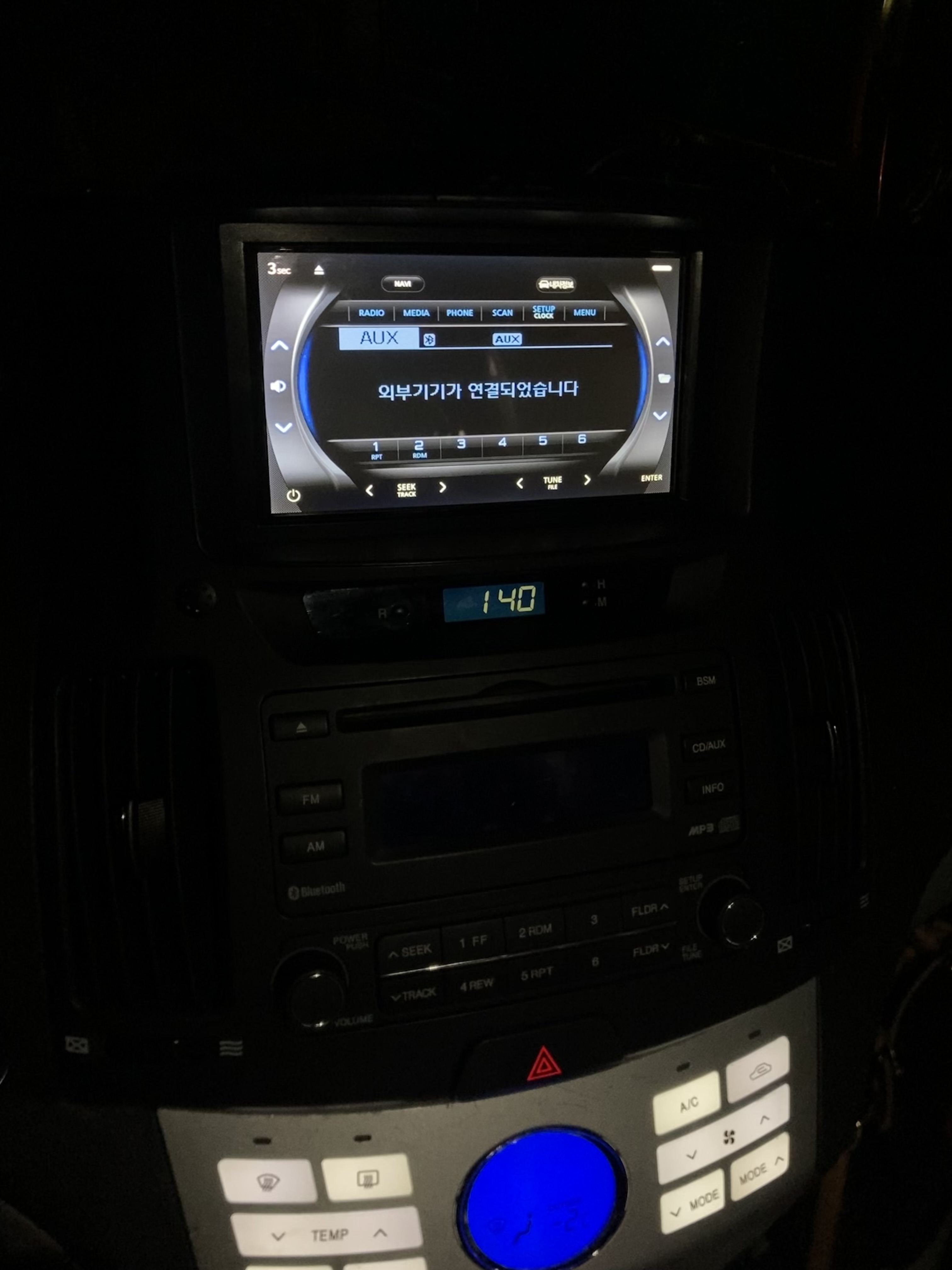

이전에 내비 매립할 때 MD오디오를 트립연동해서 안에 박아놓고 마감재에는 기존 오디오 패널만 갖다 붙여놓은 상태였는데요, 미등 연동도 안 되고 버튼들도 아무것도 안 되니 좀 불편했습니다. 특히 트립 연동이라 오디오 한 번 조작하려면 내비를 이리저리 조작해야하니 몇 배로 귀찮음..



그래서 이번에 구한 집중키를 오디오 패널에 이식해보기로 했습니다.

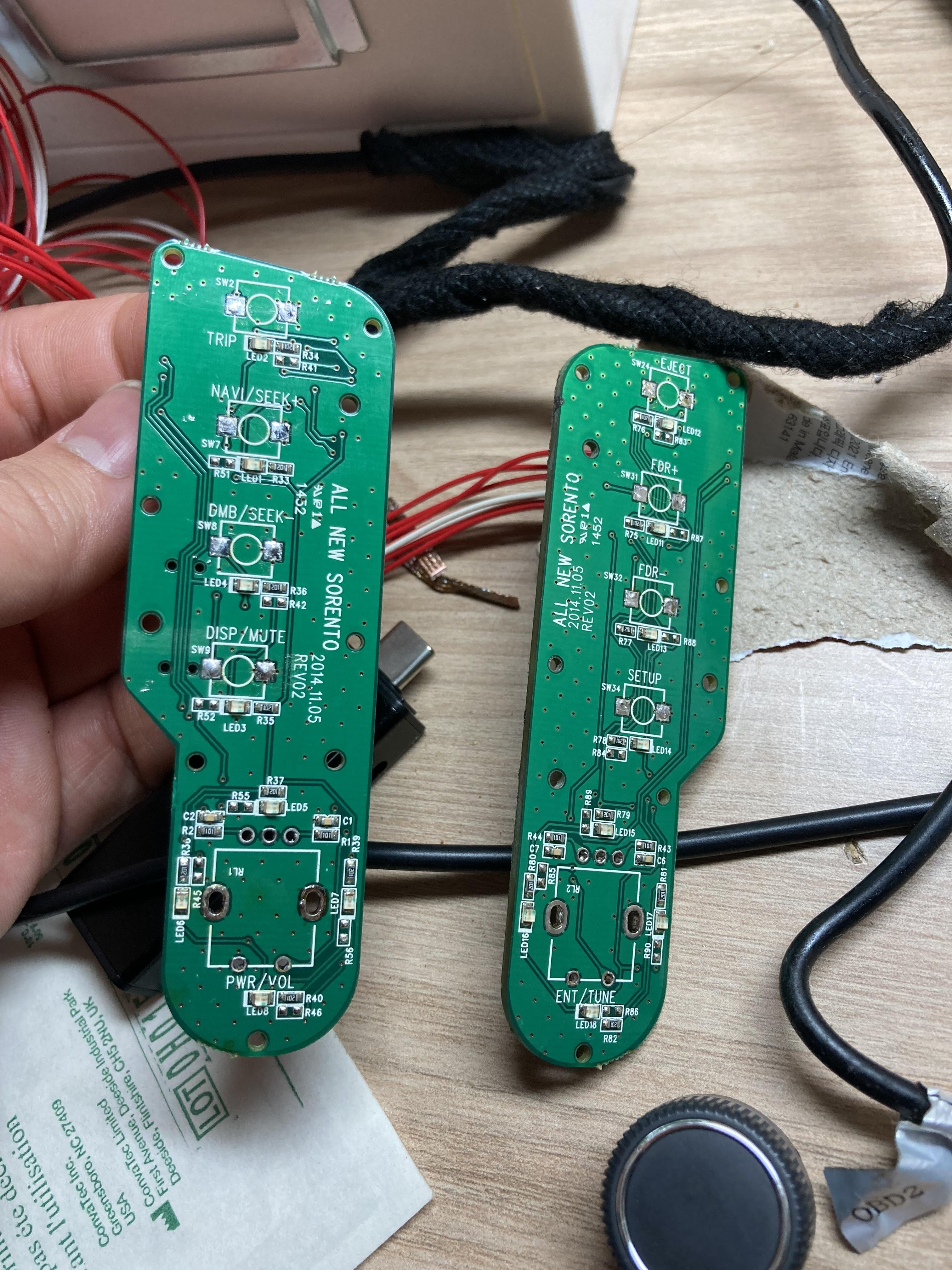

우선 집중키에 달린 버튼을 전부 떼어냅니다. LED도 떼어내고...

부피를 가장 많이 차지하는 볼륨 노브와 튠 노브도 떼어냈습니다.

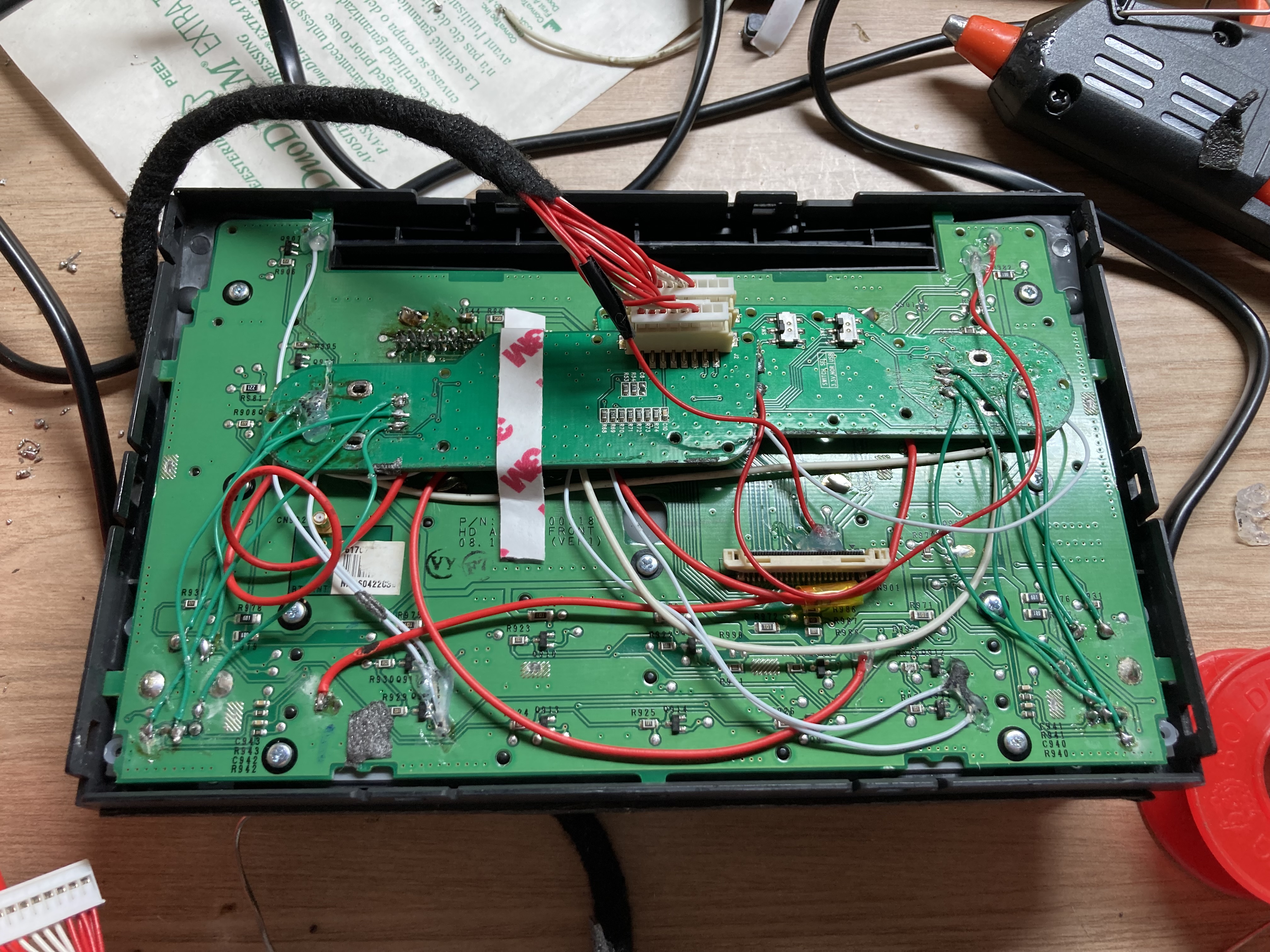

대충 테스터기로 찍어보면서 선을 하나하나 따서 집중키 접점에 연결해주었습니다.

다만 회로가 워낙 복잡해서.. 선을 잘못 땄는지 자꾸 오작동을 일으켜서 전부 떼어내고 현재는 노브만 연동해놓은 상태입니다.

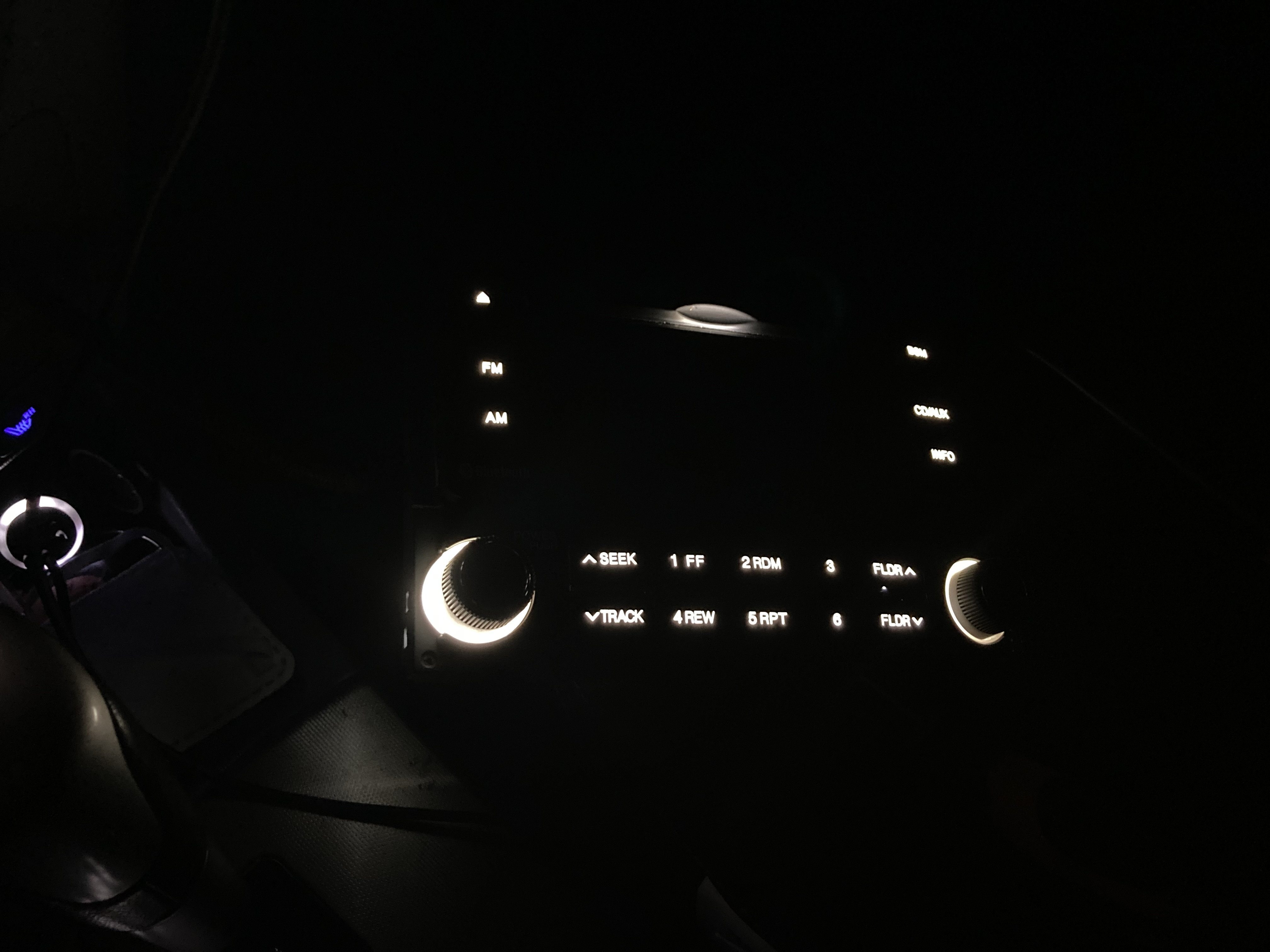

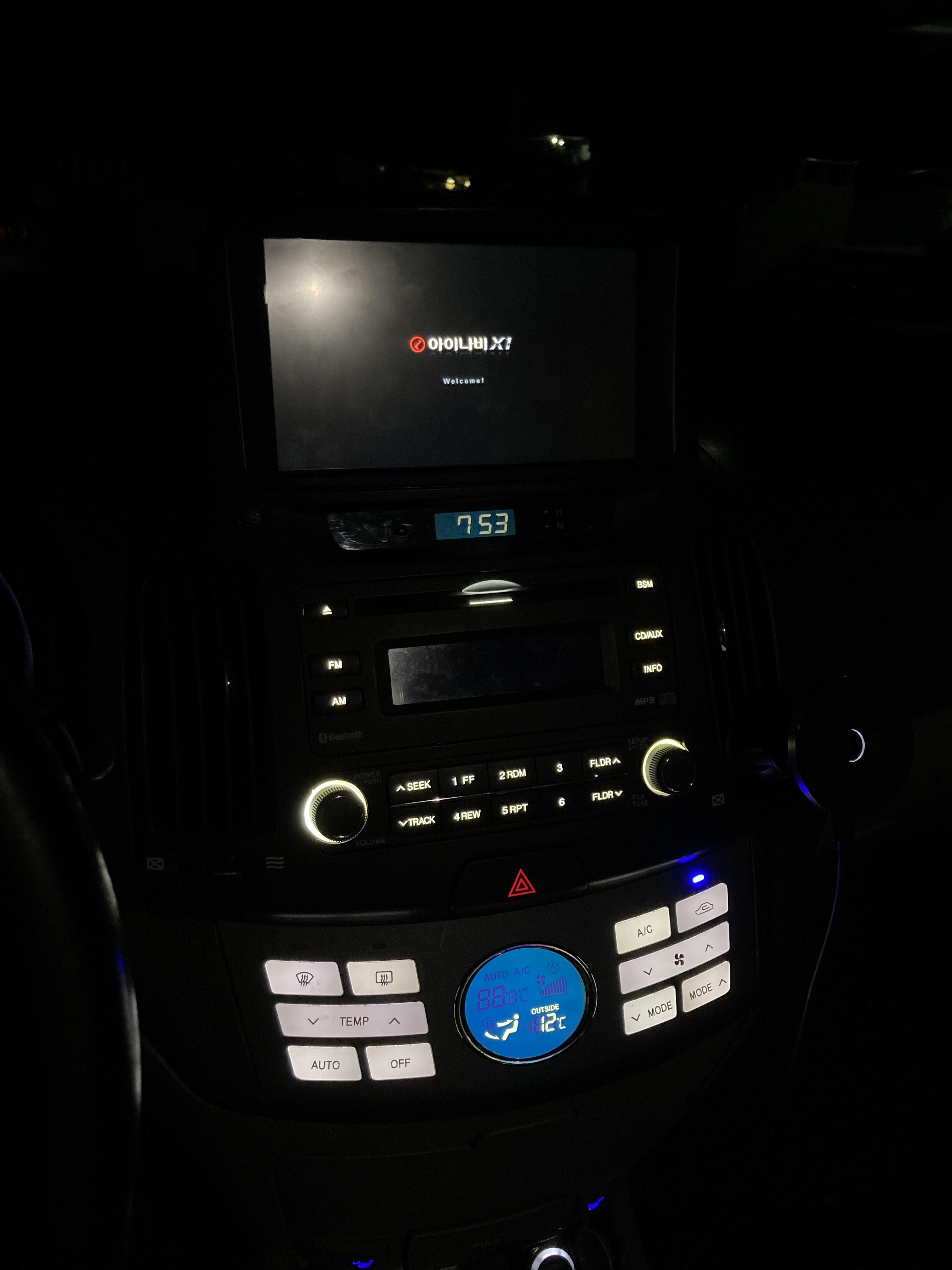

우선 미등은 잘 켜지구요, 다만 밝기 조절이 안 됩니다. 그래서인지 미등을 좀 켜놓고 저항을 만지면 굉장히 뜨겁습니다...



노브 좌/우, 푸쉬까지 잘 동작합니다. 나머지 버튼은 추후 연동할 계획입니다.
