아반떼 HD: 트렁크 힌지 커버 장착 + 운전석 트렁크 버튼 교체 + 리모컨 케이스 교체 + 수출형 엠블럼 부착

2024년 첫 DIY는 간단한 작업으로 시작합니다,,,

2023년 마지막 날은 서울에서 보내기 위해 놀러왔다가, 지인분이 근무하시는 부품대리점에서 부품을 몇 가지 사왔습니다.

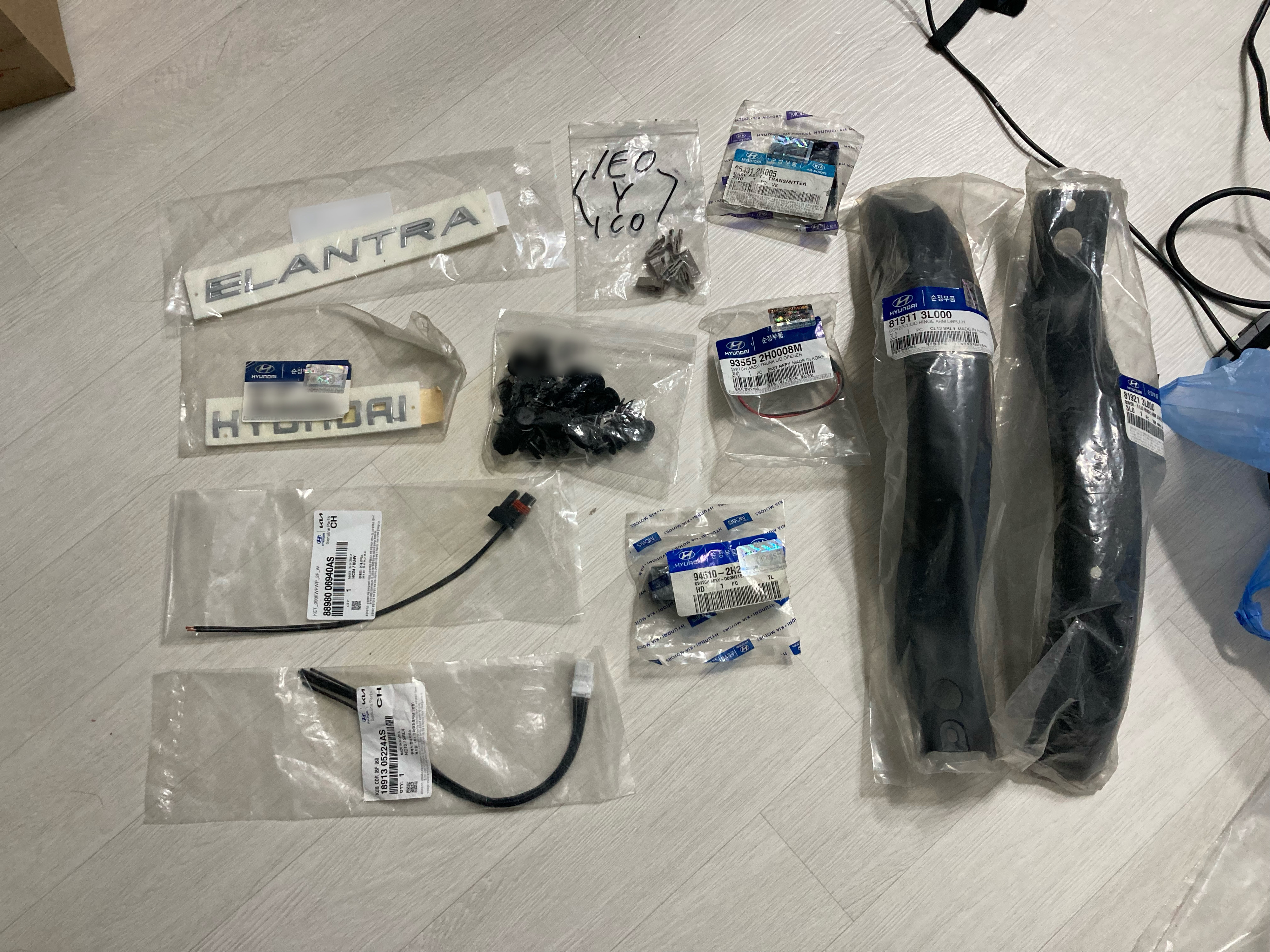

위에서부터 수출형 엠블럼, 센터페시아 클립, 리모컨 케이스, 범퍼 클립(파스너), 트렁크 스위치(실내), 트렁크 힌지 커버, 각종 커넥터, 트립 스위치입니다.
각각 어디 쓰는 건지는 아래 DIY 내용에서 확인하시고..

---

리모컨 케이스 교체

• 954312H005 / 케이스 어셈블리 - 트랜스미터 / 671원

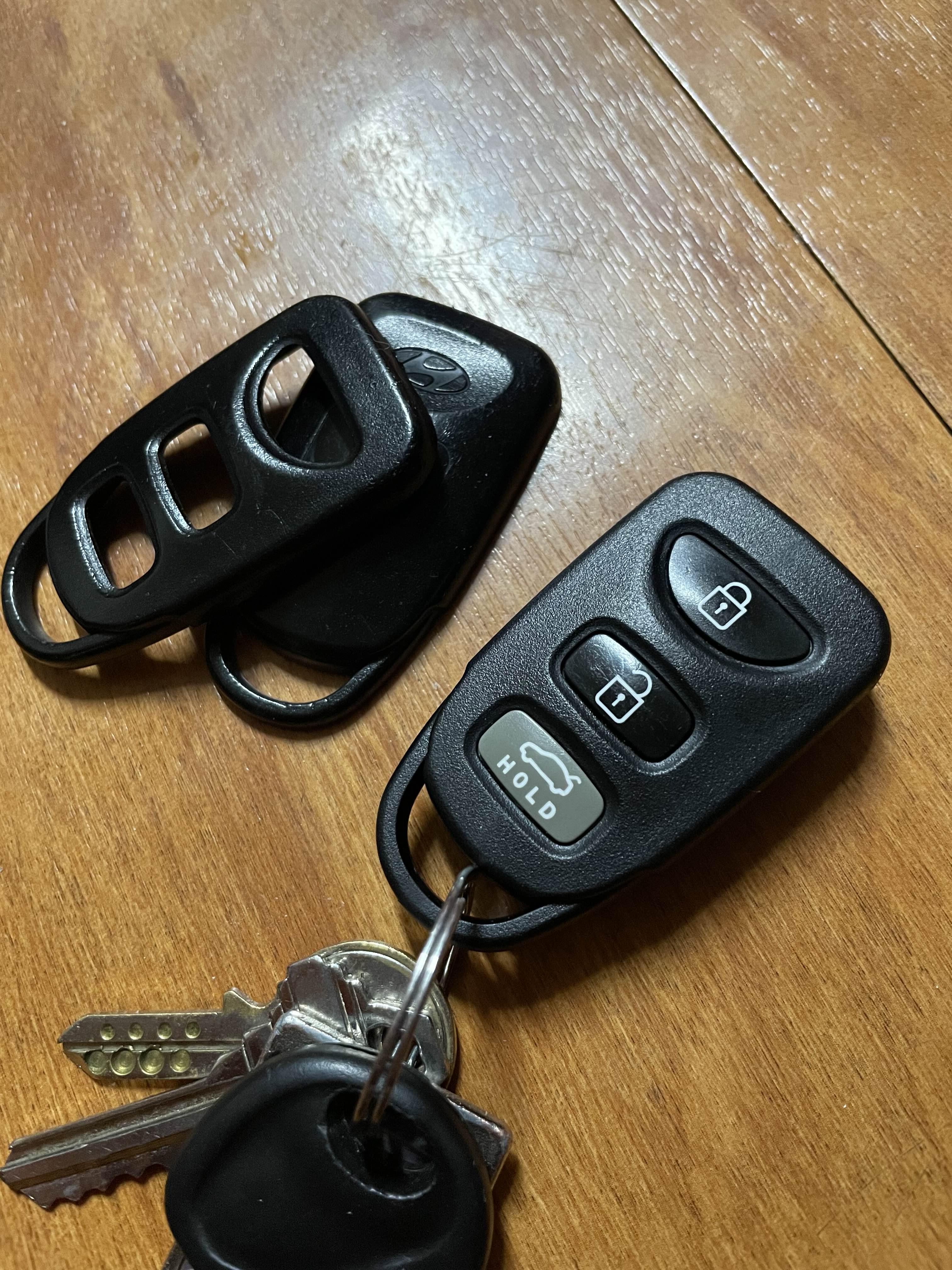

15년 째 사용중인 리모컨 케이스의 노후화로 구매했습니다. 좌측에 아무것도 없는 게 기존이고 우측이 신품이구요..
구성품은 딱 케이스만 들어있었습니다. 09년 이후 연식은 리모컨이 바뀌었는데 버튼이나 가죽 키링은 따로 나오지 않는다고 하더라구요..
그거까지 하려면 리모컨 어셈블리를 사야 하는데, 이게 폴딩키보다 가격이 비쌉니다 ㅋㅋㅋ;

---

실내 트렁크 스위치 교체

차령이 오래되니 정말 사소한 것들이 하나둘씩 망가지고 있네요. 이번엔 트렁크 스위치입니다.

보시다시피 조금만 꾹 눌러도 저렇게 안으로 박혀버려 정상적인 사용이 힘들었습니다. 저게 눌려 있으니 외부 버튼도 먹통이더라구요;

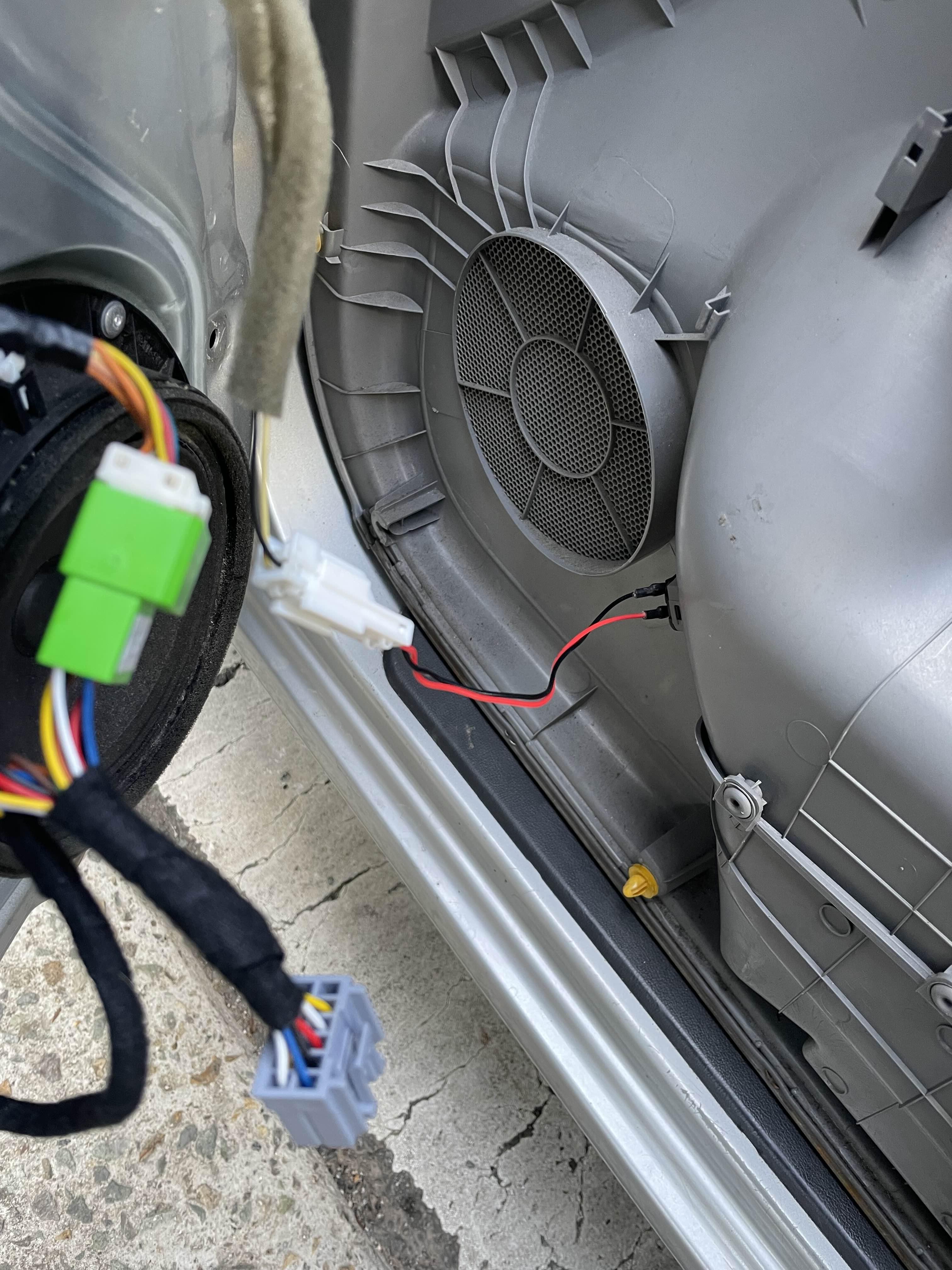

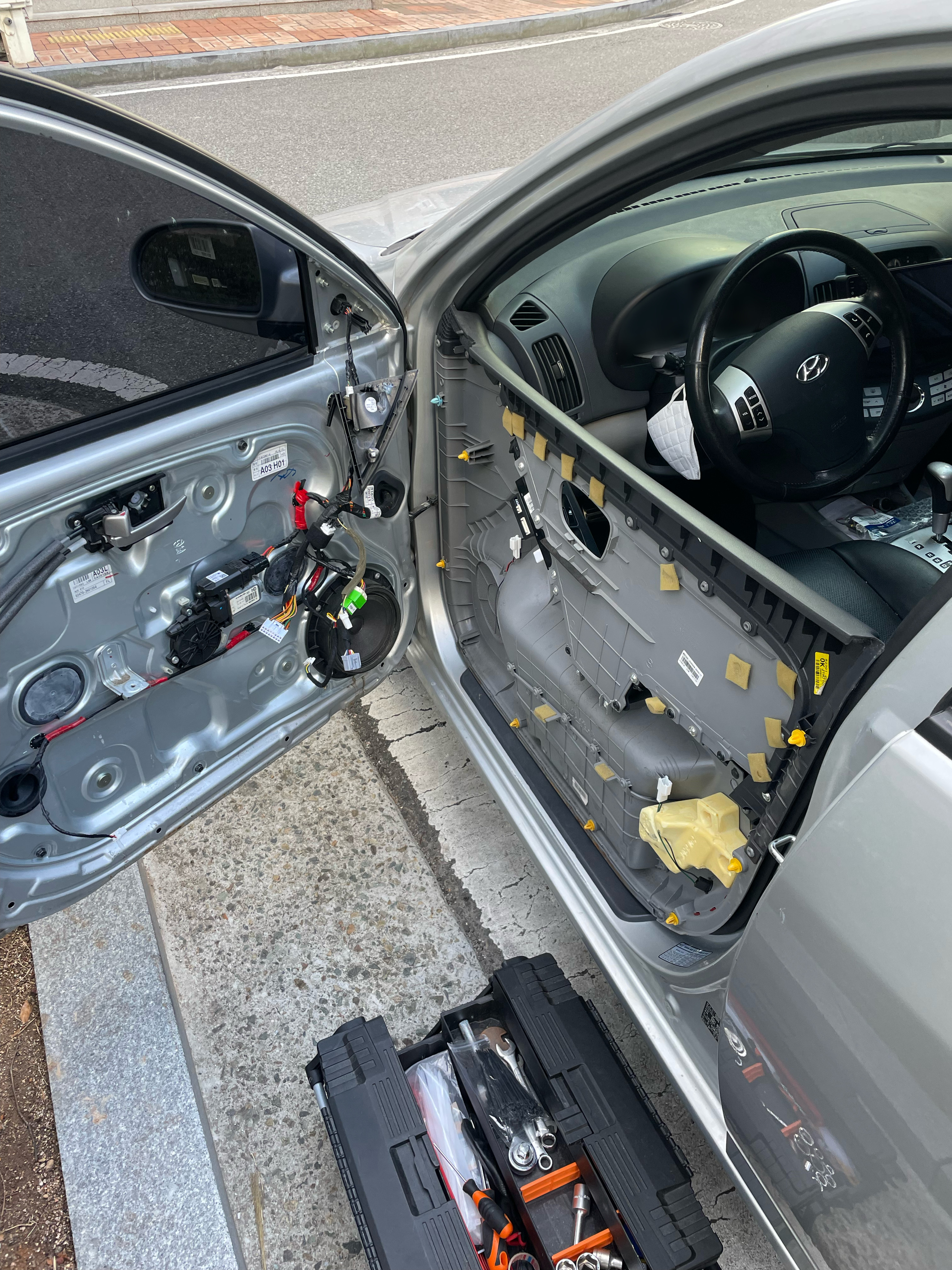

작업을 위해선 우선 도어트림부터 탈거해야 합니다. 이건 수도 없이 뜯어봐서 이젠 익숙..
클립도 죄다 새거라 겨울인데도 안 부서지네요..

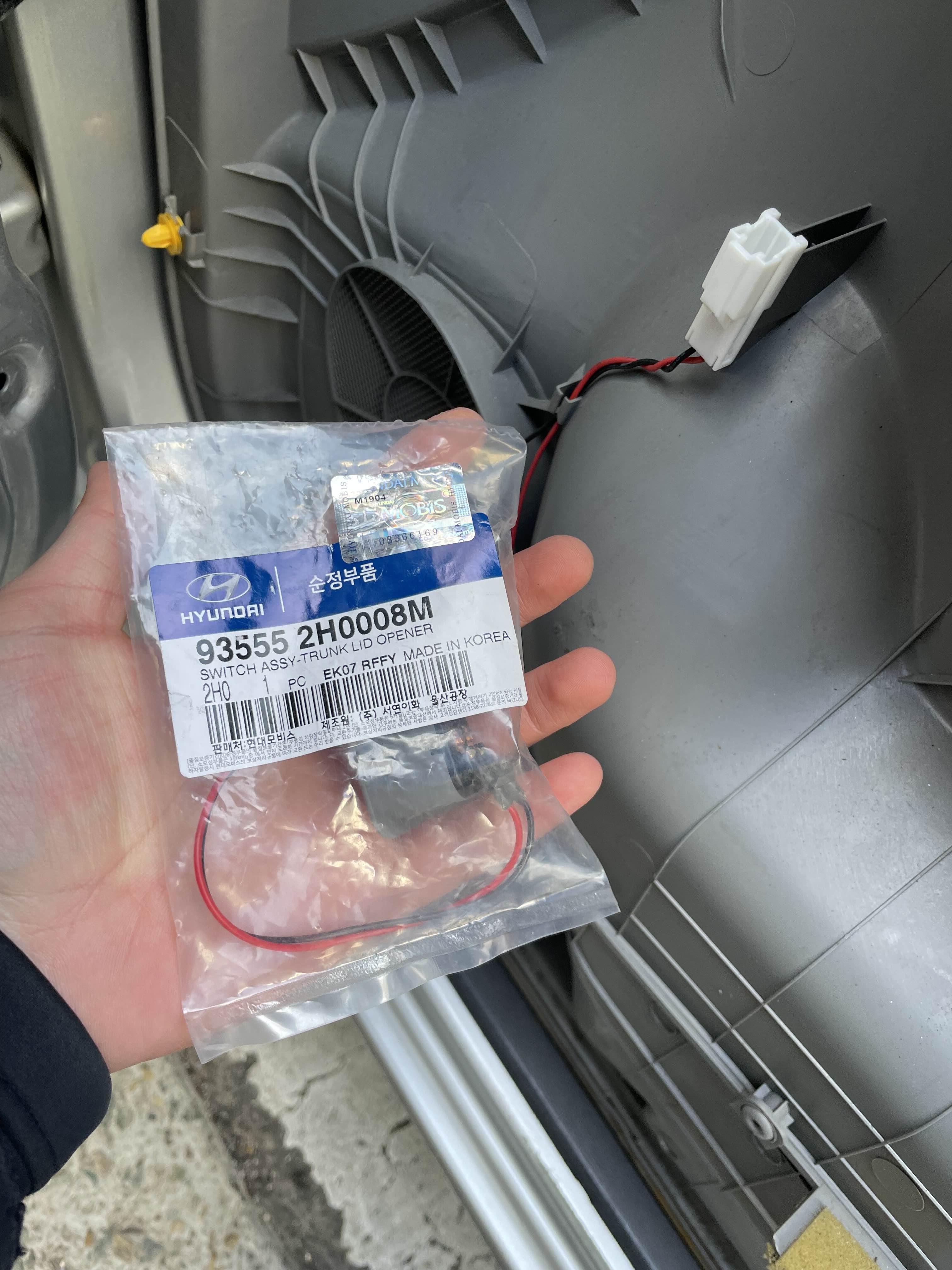

• 935552H0008M / 스위치 어셈블리 - 트렁크 리드 오프너 / 2,640원

한 때 타차종 오너분들 사이에서 인기 있었던 부품 중 하나입니다. 물론 검은색만 ㅋㅋ


트렁크 버튼은 클립식으로 고정되어 있는데요, 위아래 후크를 누른 상태로 바깥쪽으로 밀어내면 쉽게 빠집니다.

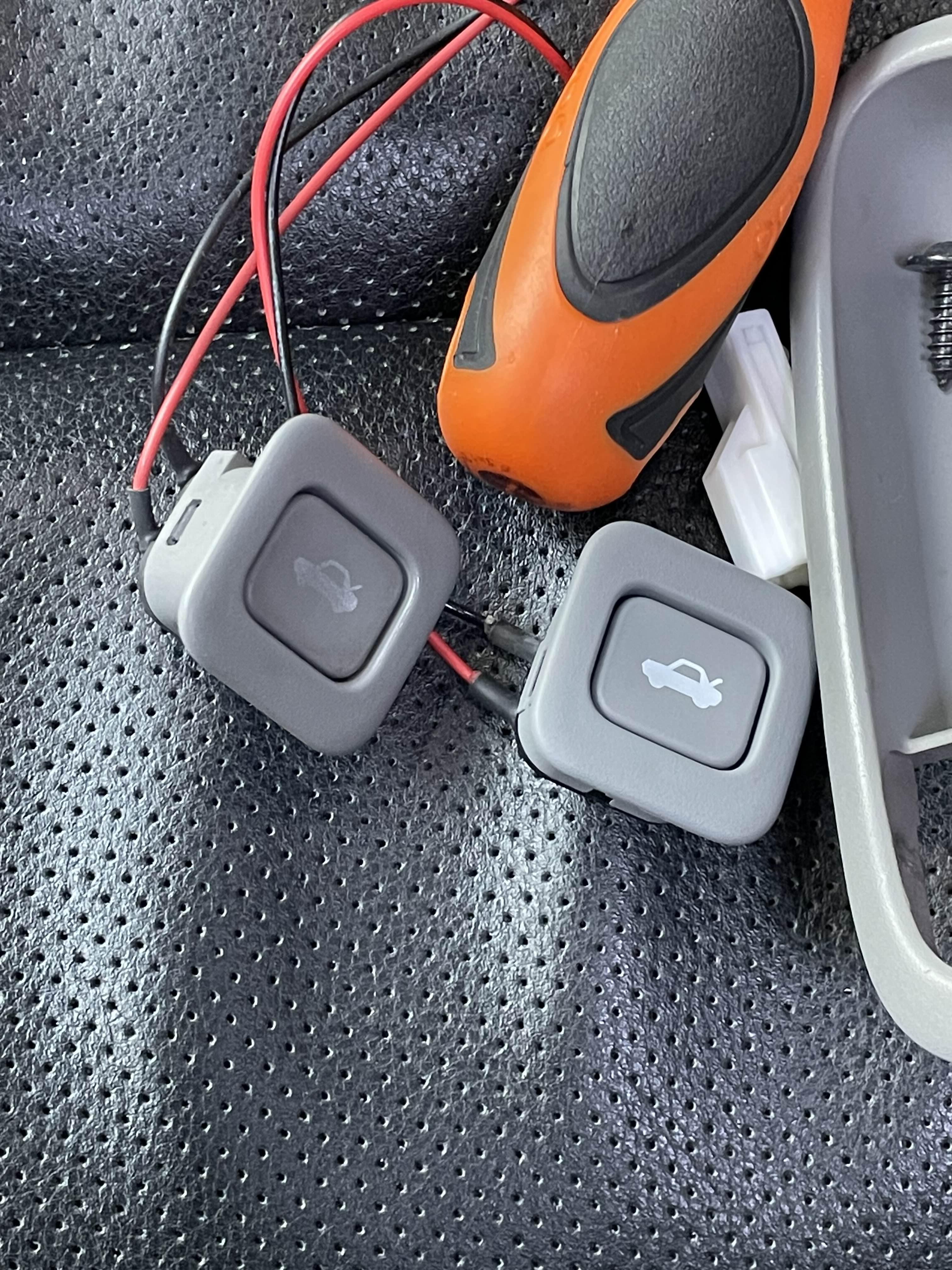

구품과 신품 비교. 빼놓은 상태로 눌러보니 확실히 신품이 누르는 느낌이 더 쫀쫀합니다. 딸깍거리는 소리도 좋네요 ㅎㅎ..

장착은 분해의 역순! 바깥쪽에서 커넥터부터 집어넣고 방향 맞춰서 꾹 누르면 됩니다.

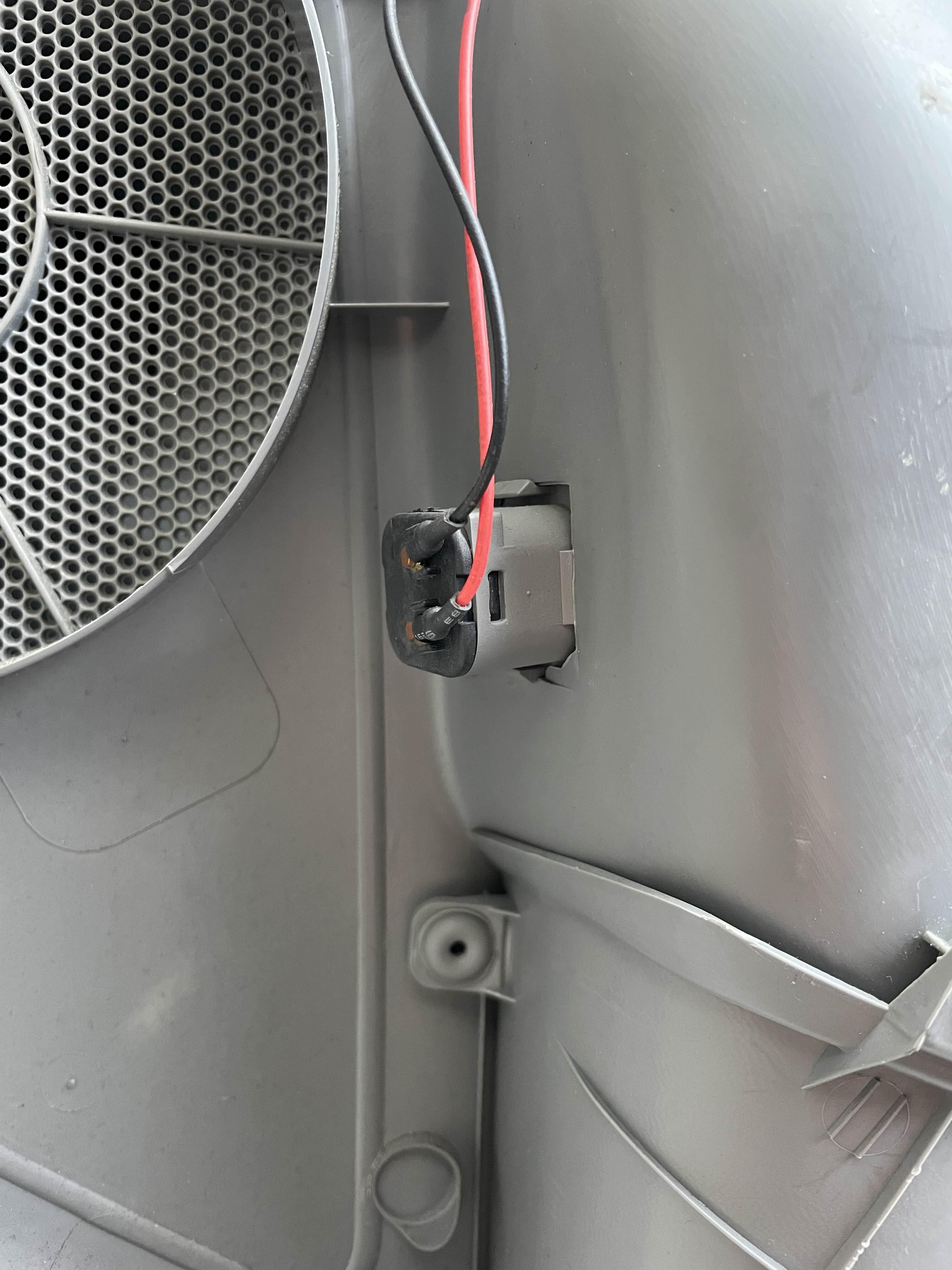

커넥터는 도어트림에 있는 고정부에 꽂아넣으면 되구요.

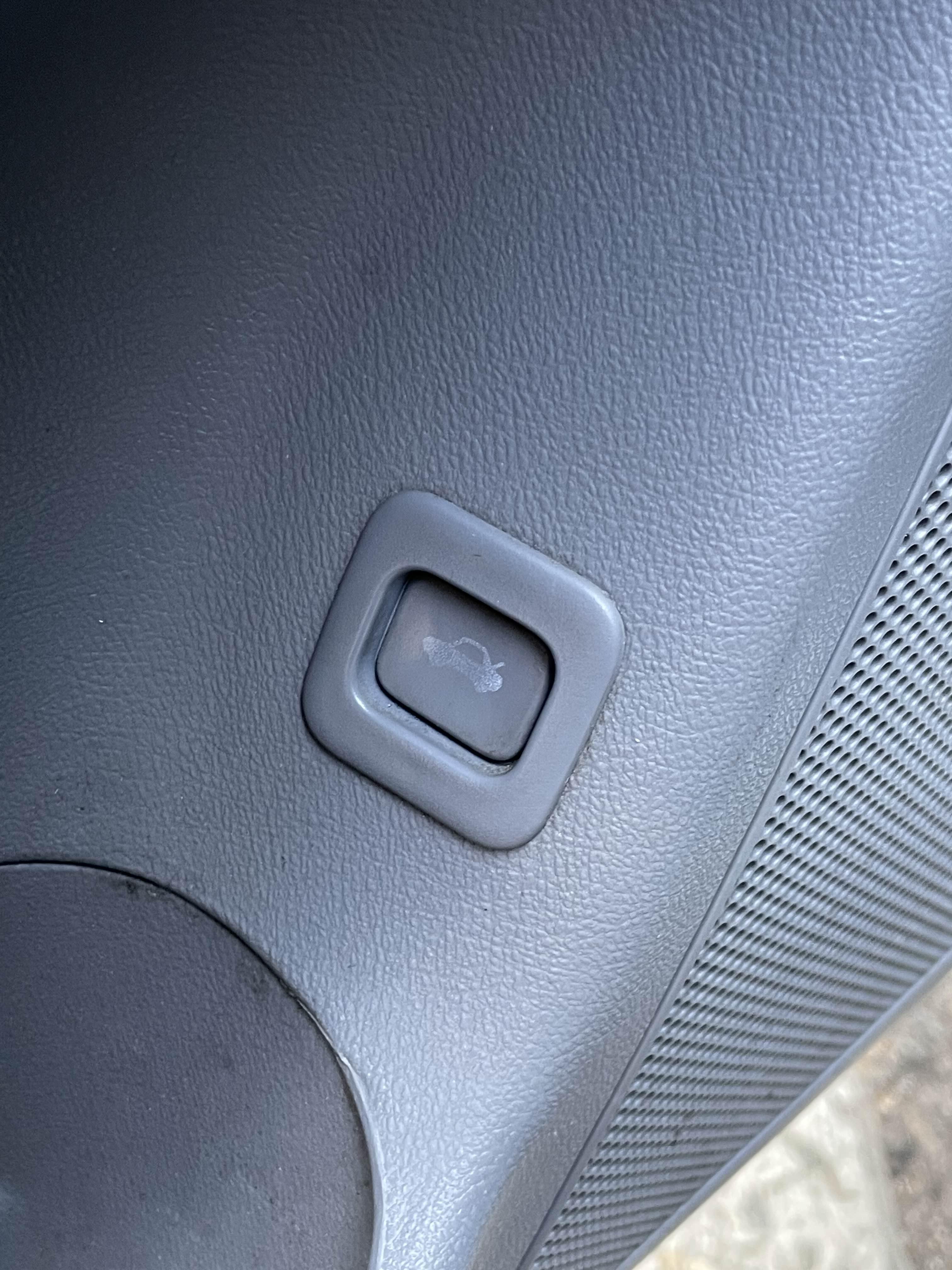

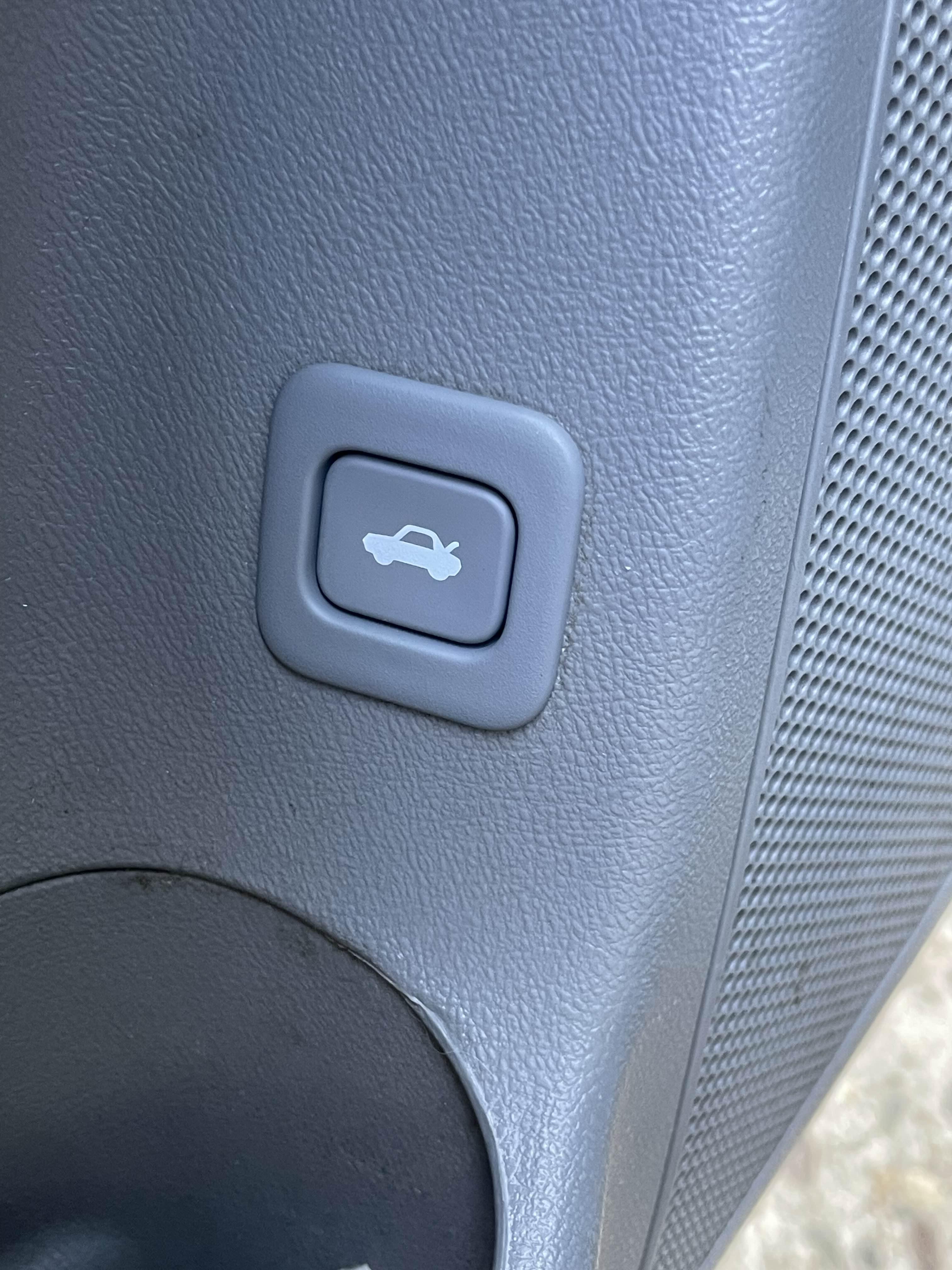

도어트림 조립 후 정상 작동하는 지 눌러봅니다. 딸깍 소리가 경쾌하네요 ㅎㅎ

---

트렁크 힌지 커버 장착

힌지가 그대로 노출되는 HD와 달리 그랜저 급 차량들은 트렁크 힌지가 커버로 덮혀 있습니다.
HD와 TG의 힌지 모양이 비슷해서 조금만 가공하면 HD에도 깔@쌈하게 힌지 커버를 장착할 수 있는데요.

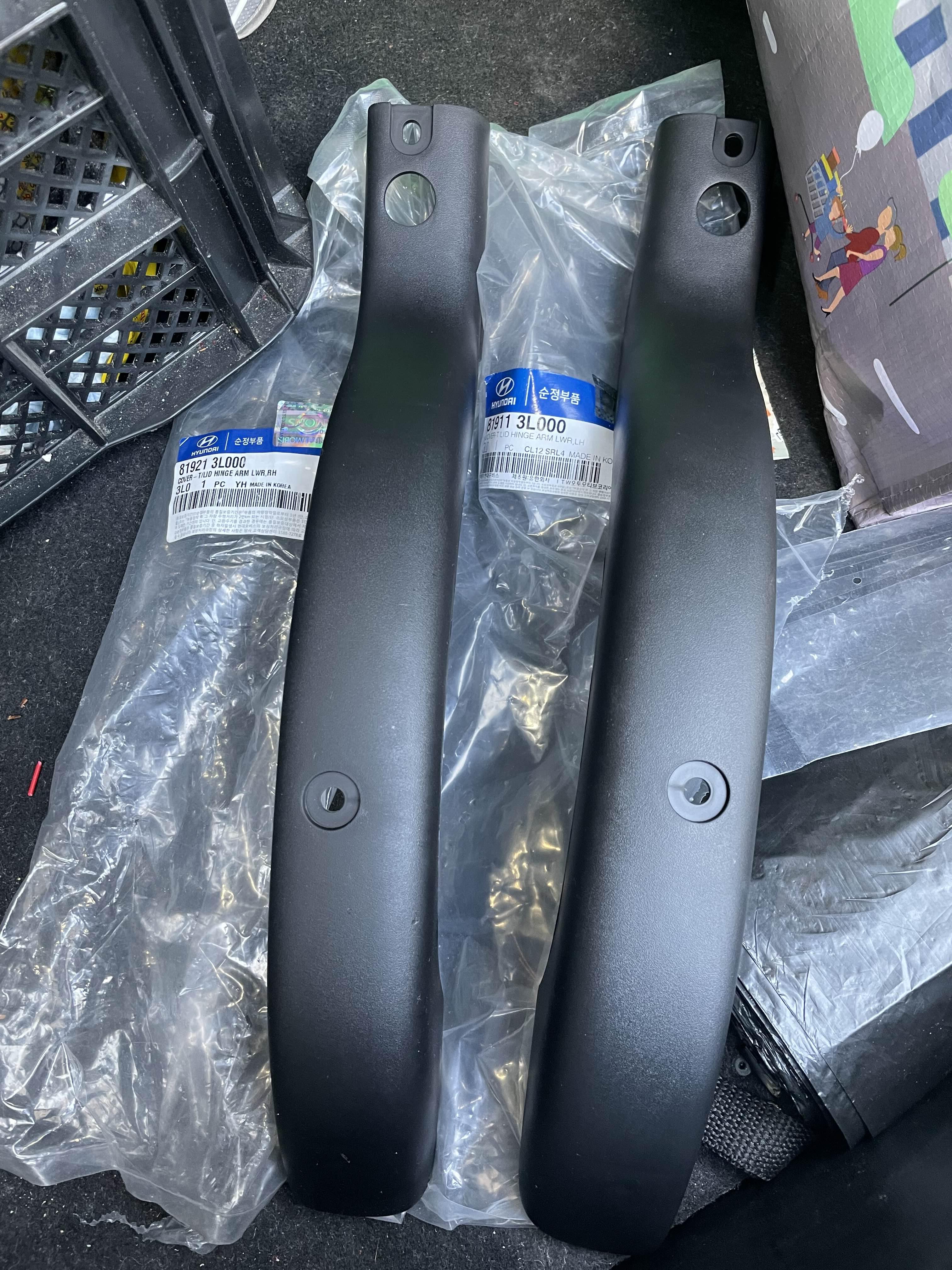

• 819113L000 / 커버 - 트렁크 리드 힌지 암 로어, 좌측 / 1,111원
• 819213L000 / 커버 - 트렁크 리드 힌지 암 로어, 우측 / 1,111원

부품 가격이 굉장히 저렴한 편이라 동호회에서도 가성비 튜닝으로 종종 게시글이 올라오더라구요.


트렁크 마감재를 탈거하고 커버를 트렁크 힌지에 갖다 대서 타공 위치를 대충 파악합니다.

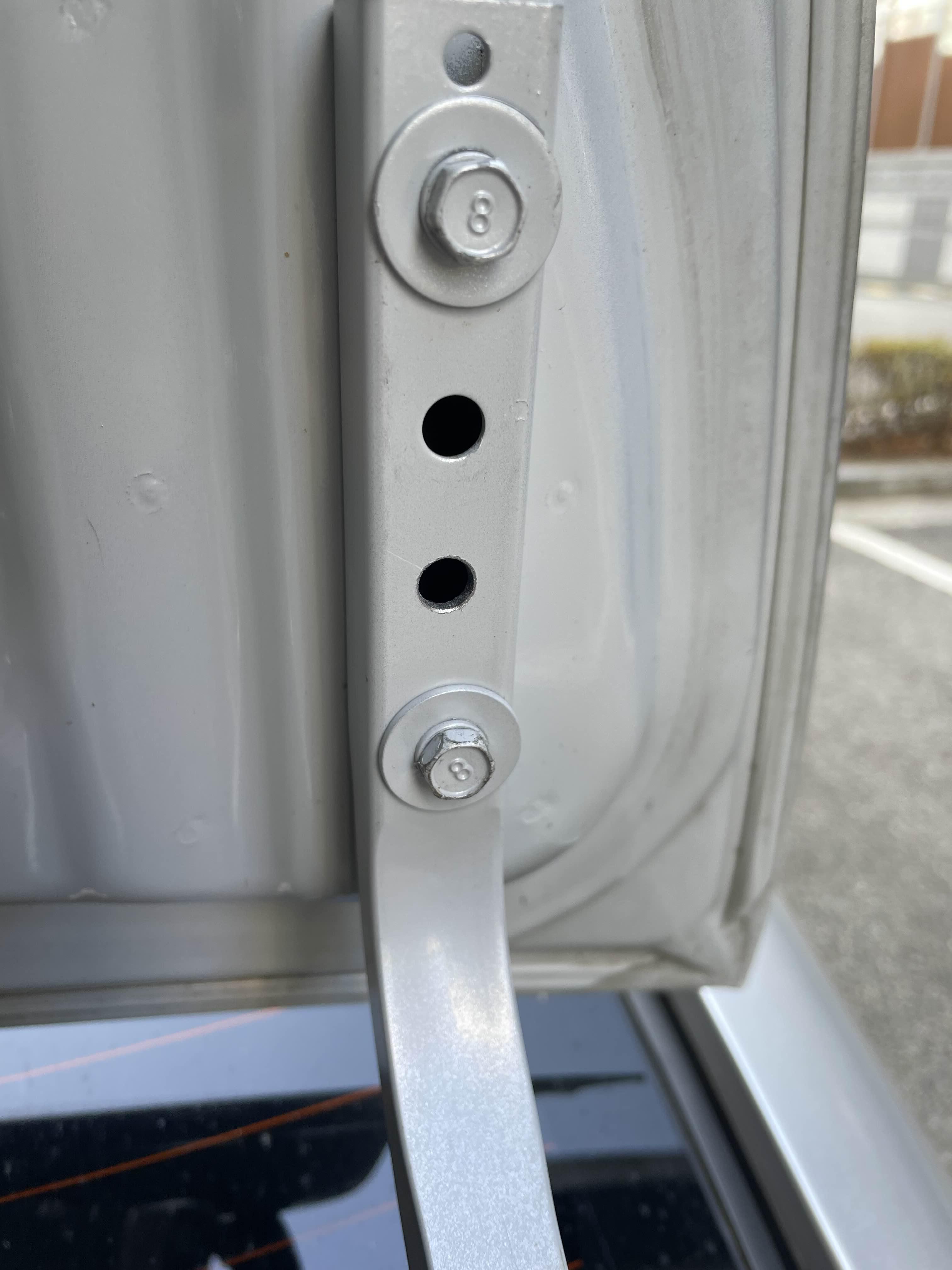

타공 위치를 파악했다면 위, 아래 각각 8mm 크기의 구멍을 뚫어주면 됩니다.

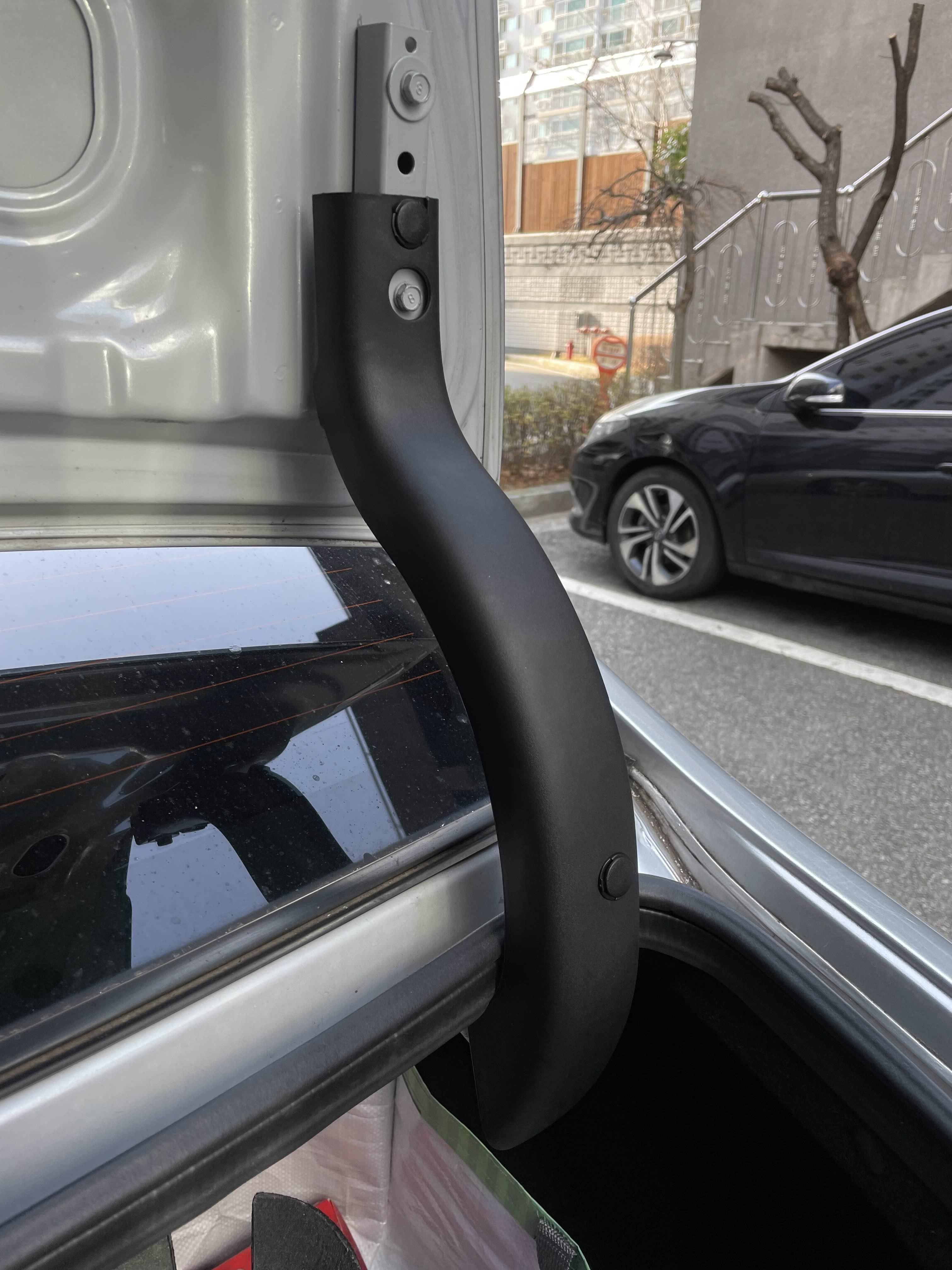

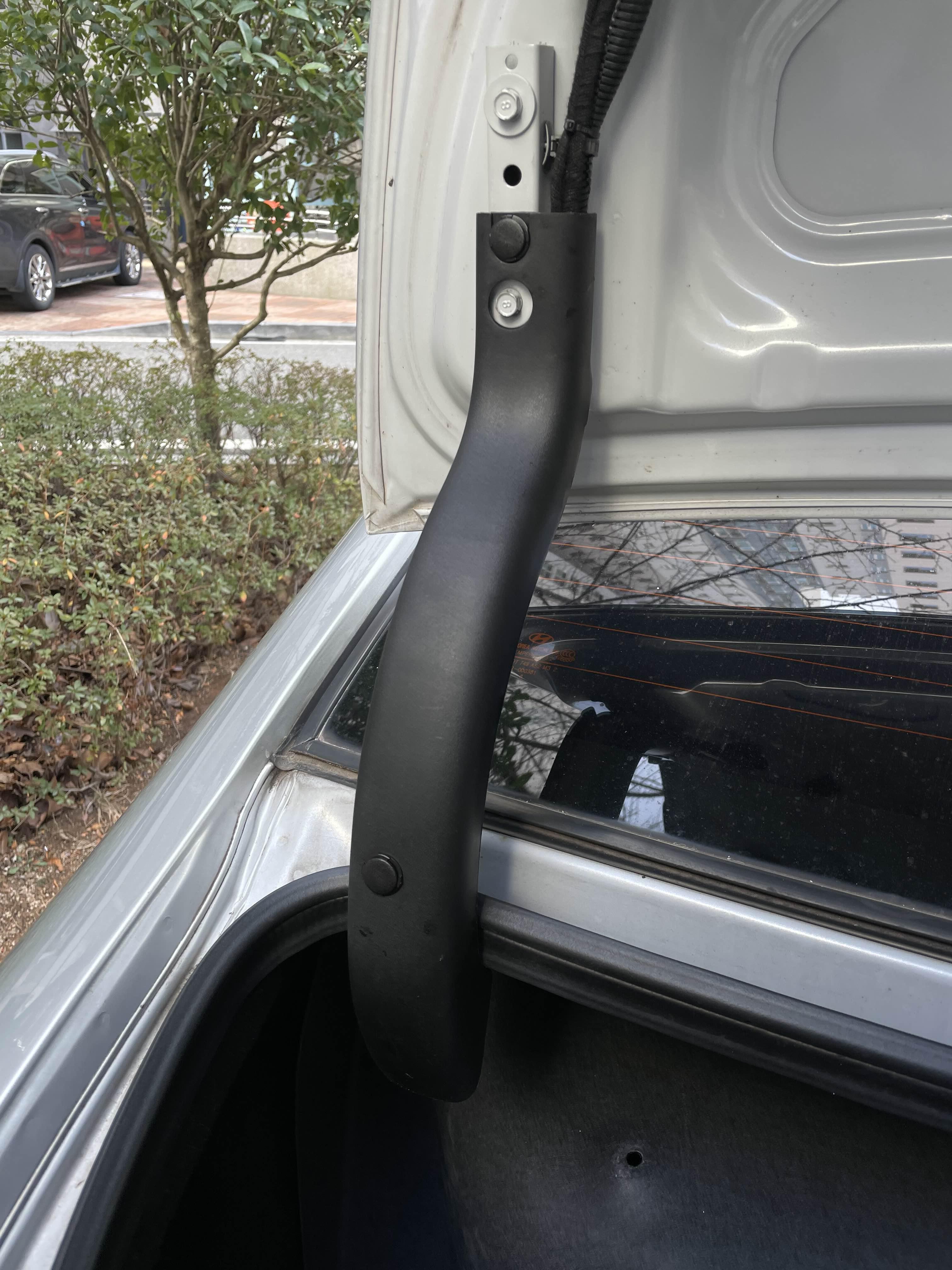

타공 후 장착까지 하면 이런 모습이 됩니다. 벌써부터 뭔가 깔끔해보이죠?

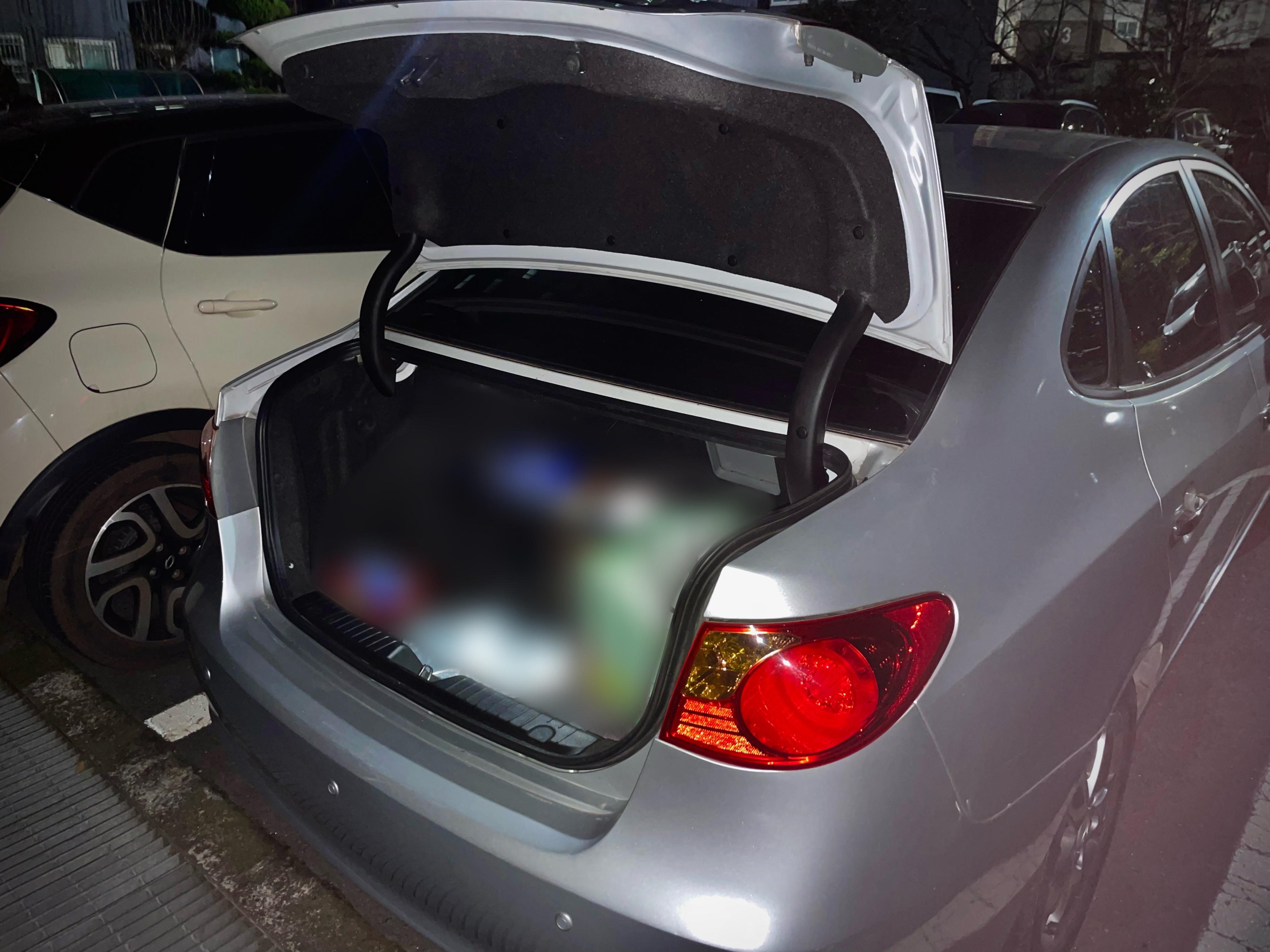

트렁크 마감재까지 붙이고 나면 이런 모습이 되는데요, 문제는 마감재랑 커버가 일부 간섭이 있어서 트렁크를 열 때마다 뚜둑 소리가 납니다.
힌지 쪽 구멍을 살짝 넓혀주고 추가로 타공했던 윗부분에 패스너 크기만큼 뚫어주면 해결될 것으로 보입니다.

---

수출형 엠블럼 부착

수출형 부품은 원칙적으로는 일반판매가 금지되어 있습니다. 따라서 개인이 구매하려면 직구를 하거나 가품을 사는 수밖에 없는데요..

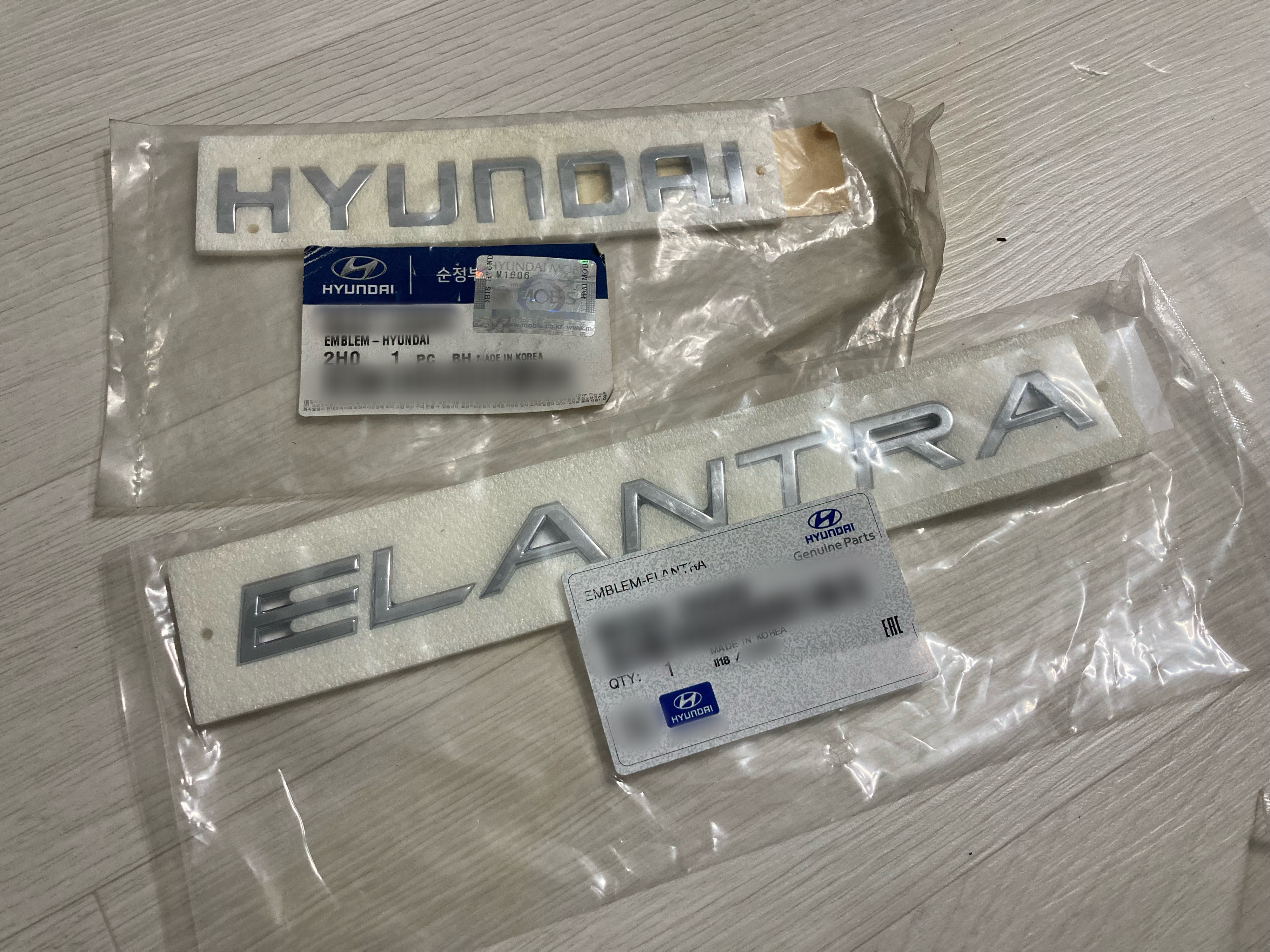

지인분 도움으로 어렵게 순정 엠블럼을 구했습니다. (품번은 모비스 규정 상 가렸습니다..)

기존 엠블럼을 제거하는 작업 때문에 일단 공업사로 향했습니다. 간 김에 미처 바꾸지 못한 번호판가드도 교환하구요 ㅋㅋ

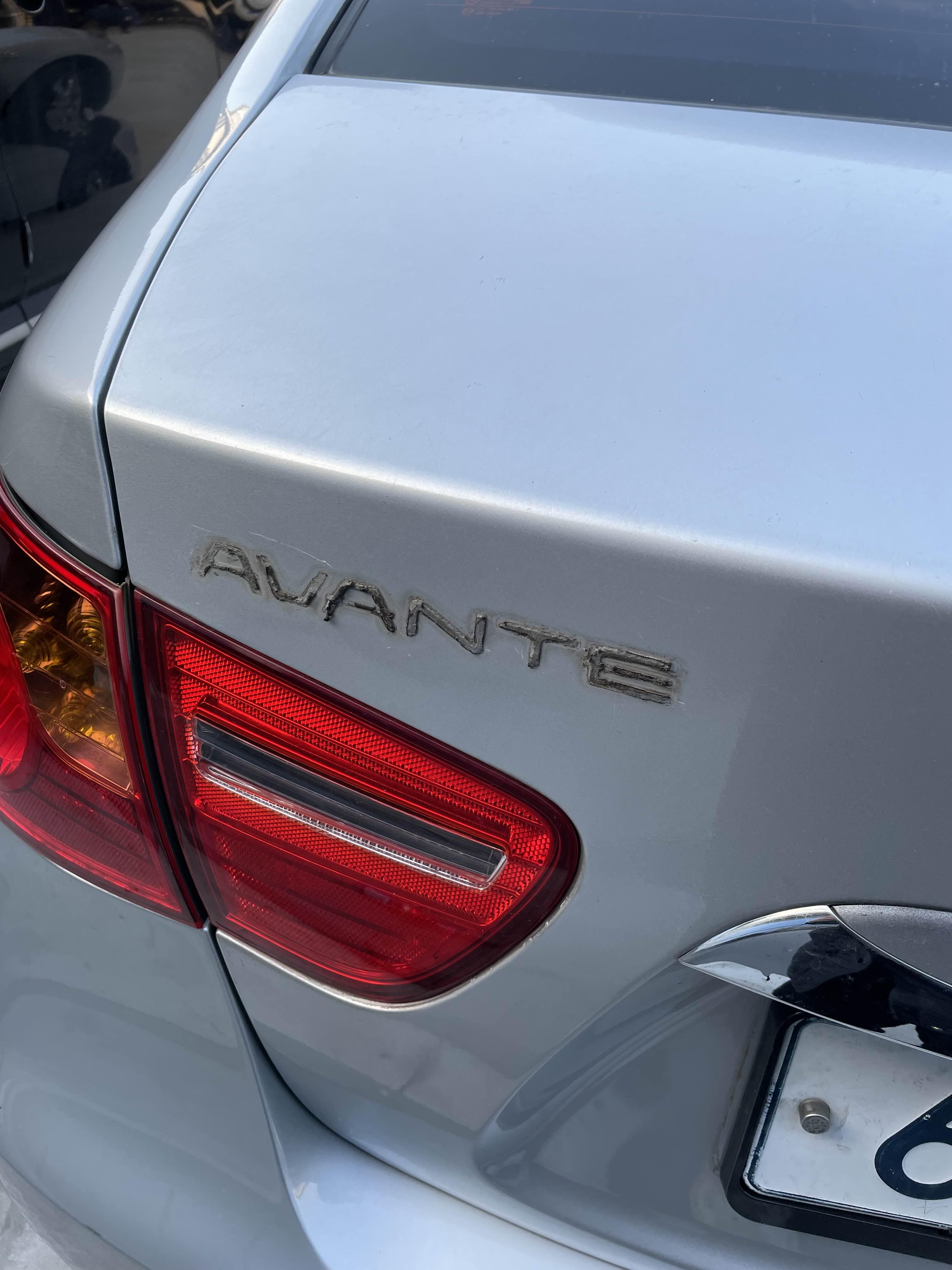

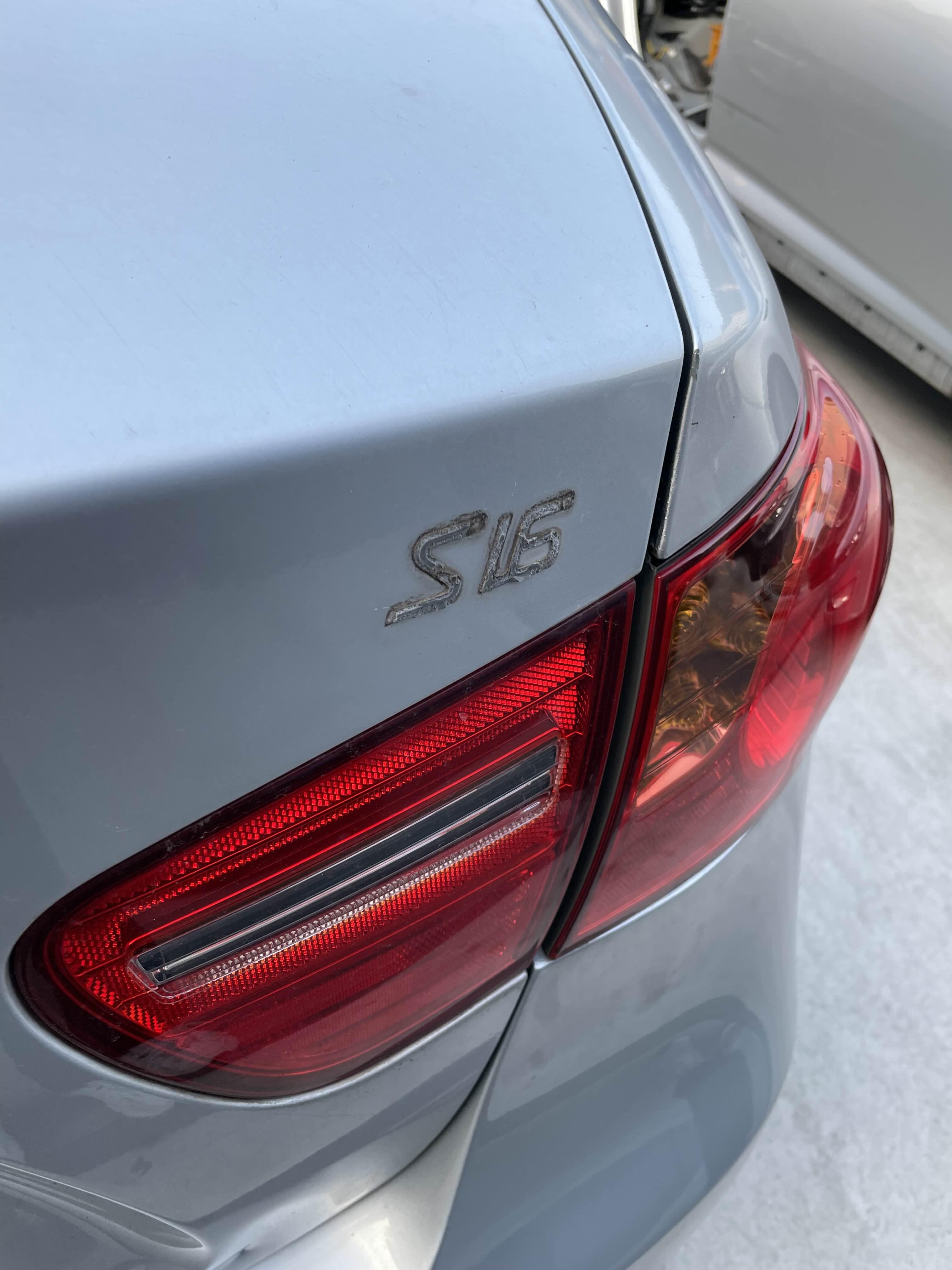

기존 엠블럼을 토치로 구워서 제거, 광택 작업 후 새 엠블럼을 부착하면 되는데...

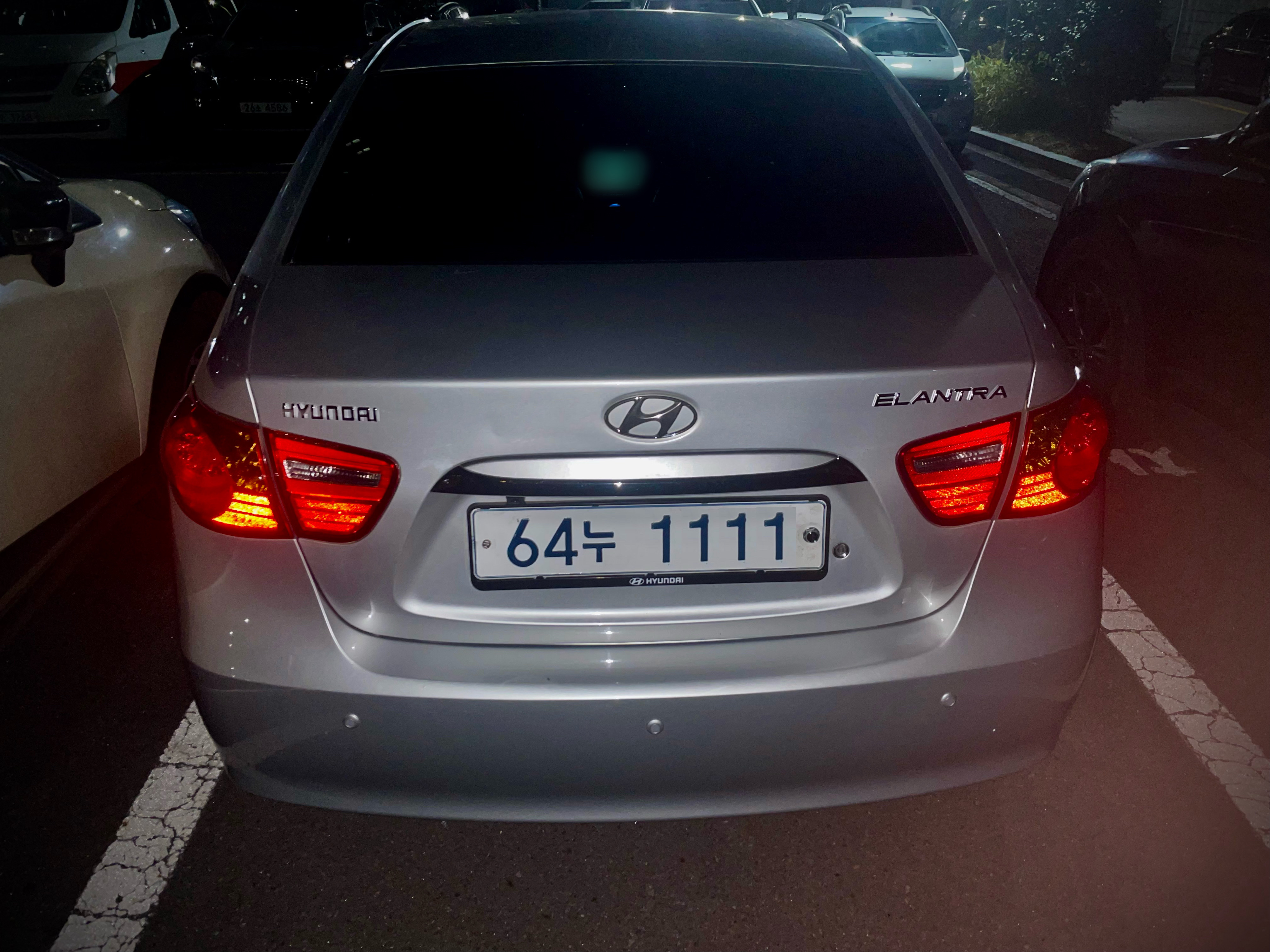

망했습니다. 현대 엠블럼은 얼추 맞는 듯한데 엘란트라 위치를 완전히 잘못 잡았네요...;;
다시 뗄 수도 없으니 일단 이대로 타고 다니다가 어떻게든 구해서 살려야겠습니다...

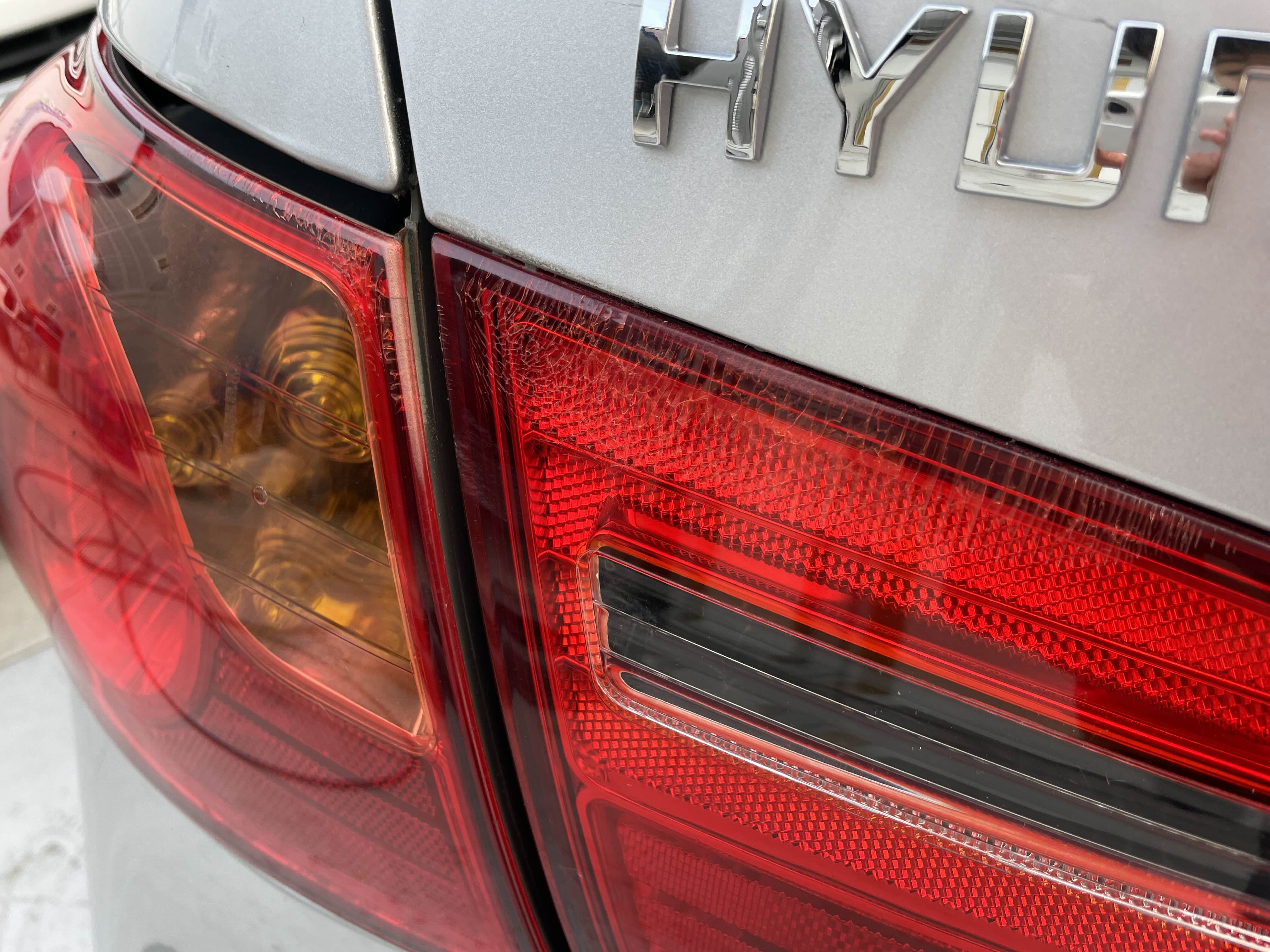

게다가 토치로 굽는 과정에서 테일렘프까지 손상되고 말았습니다. 이건 사장님이 실수하신 거라 어떻게든 구해다 준다고 하셨네요 ㅠㅠ 10년식은 LED라 가격도 비싼데...
