싼타페 DM, 맥스크루즈 NC: 실내등 다이오드 불량 자가수리

싼타페 DM, 그리고 사실상 같은 차인 맥스크루즈의 고질병?으로 실내등이 자주 고장나는 경우가 있습니다.

증상은 다음과 같습니다.

• DOOR 모드에서 문을 열면 한 쪽 실내등이 켜지지 않음. 켜지지 않는 쪽을 누르면 불이 들어옴.
• 스위치를 ON으로 위치해도 한 쪽 실내등이 켜지지 않음. 켜지지 않는 쪽을 누르면 불이 들어옴.

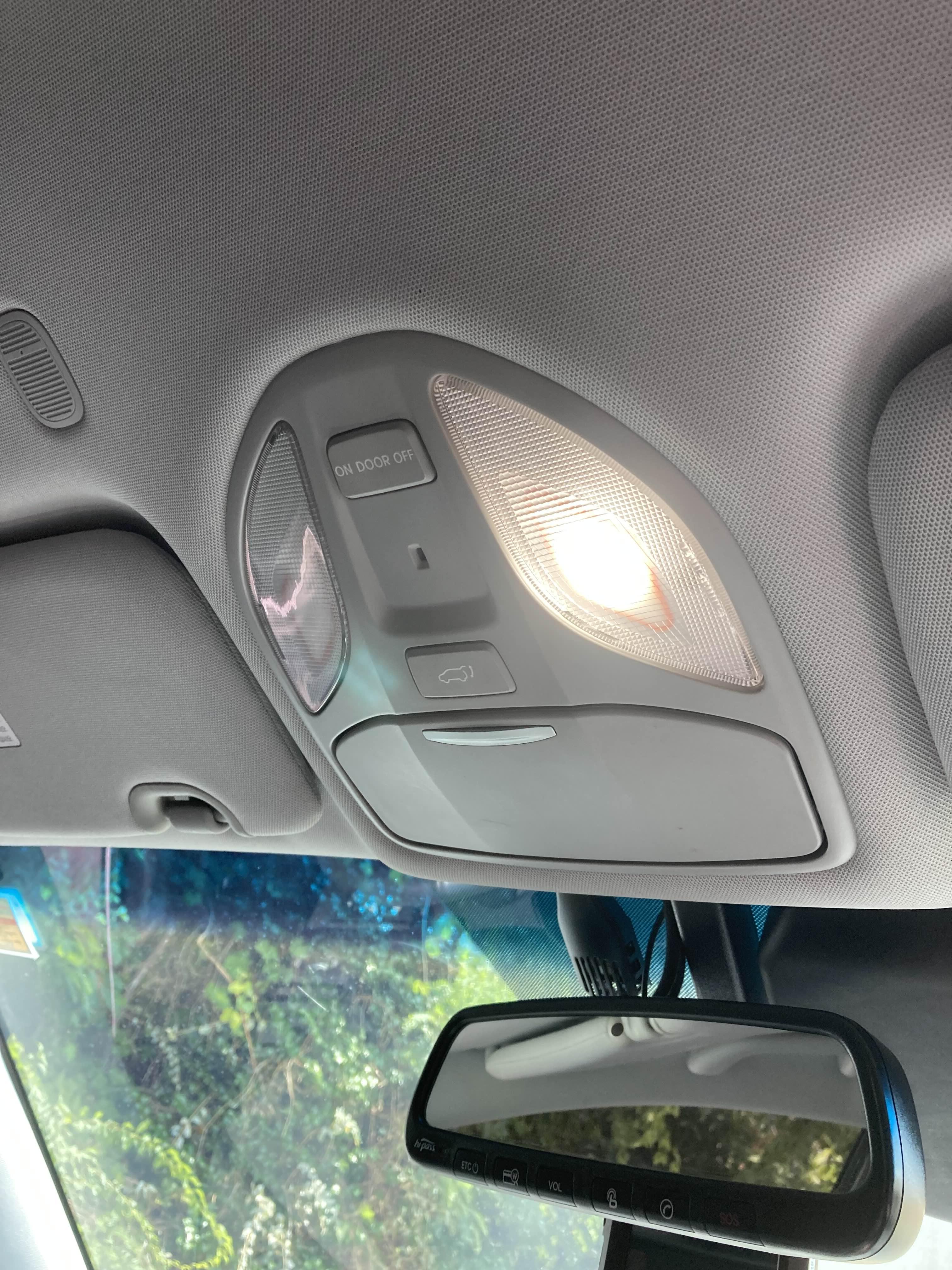

• 한 쪽만 켰는데 전체 실내등이 켜짐

이 증상이 발생하기 전에 전조 증상이 있는데요, 문을 열거나 전체 스위치를 ON 했을 때 한 쪽 불빛이 미세하게 떨리거나, 한 쪽만 켰는데 다른 쪽 램프가 미세하게 켜지는 증상이 있다면 당첨입니다.

이런 경우에는 실내등의 다이오드가 고장난 겁니다.
다이오드는 한 쪽 방향으로만 전류가 흐르게 하여 역전류를 막아주는 역할을 하는데, 이 다이오드가 불량인 경우 전류가 아예 흐르지 않거나 역전류가 흐릅니다.
한 쪽만 켜지지 않는 경우는 전류가 흐르지 않는 경우이고, 한 쪽만 켰는데 전체가 켜지는 경우는 역전류가 흐르는 경우입니다.

이 다이오드를 교체하는 방법은 간단합니다.
우선 실내등의 썬글라스 수납함을 열고, 안쪽 나사 두 개를 풀고 썬글라스 수납함 부분을 아래로 잡아당깁니다.

커넥터를 뽑아줍니다. 이 때 도어 연동 모드로 되어 있었다면 2열 실내등의 전원 공급이 차단되며 꺼집니다.

실내등을 탈거한 모습입니다.
뒤집어보면 뒷면에 다이오드 2개가 붙어 있습니다.
고장난 쪽의 다이오드를 제거한 다음 동일 용량의 다이오드를 동일한 방향으로 부착해줍니다. (방향이 맞지 않으면 안 켜짐)
싼타페 DM/맥스크루즈 실내등에 사용되는 다이오드는 1N4007 입니다.

납땜이 아닌 스팟 용접으로 붙어있기 때문에 제거가 잘 안 됩니다. 붙어있는 부분만 제외하고 잘라낸 다음 납땜하면 됩니다.
