맥스크루즈: 운전석, 조수석 도어 래치 (도어 액추에이터) 교환

엔진오일 교환하러 블루핸즈를 갔는데, 정비사님이 도어를 보시더니 도어 래치 플라스틱이 깨져있으니 바꾸는게 좋겠다 하십니다.
비용을 물어보니 양쪽 다 해서 22만원 정도 든다고 하네요. 부품값이 짝당 3만원이 안 되는데, 워낙 탈거할 부품이 많아서 공임 높게 부르는게 아예 납득이 안 되는 건 아니지만..

이전에 HD도 도어 래치가 고장나서 (간헐적인 도어락 고착) 바꾼 경험이 있는데, 고장은 다르지만 고장부품은 같으니 '이것도 그냥 내가 해볼까?' 싶어서 부품점으로 달려갔습니다.

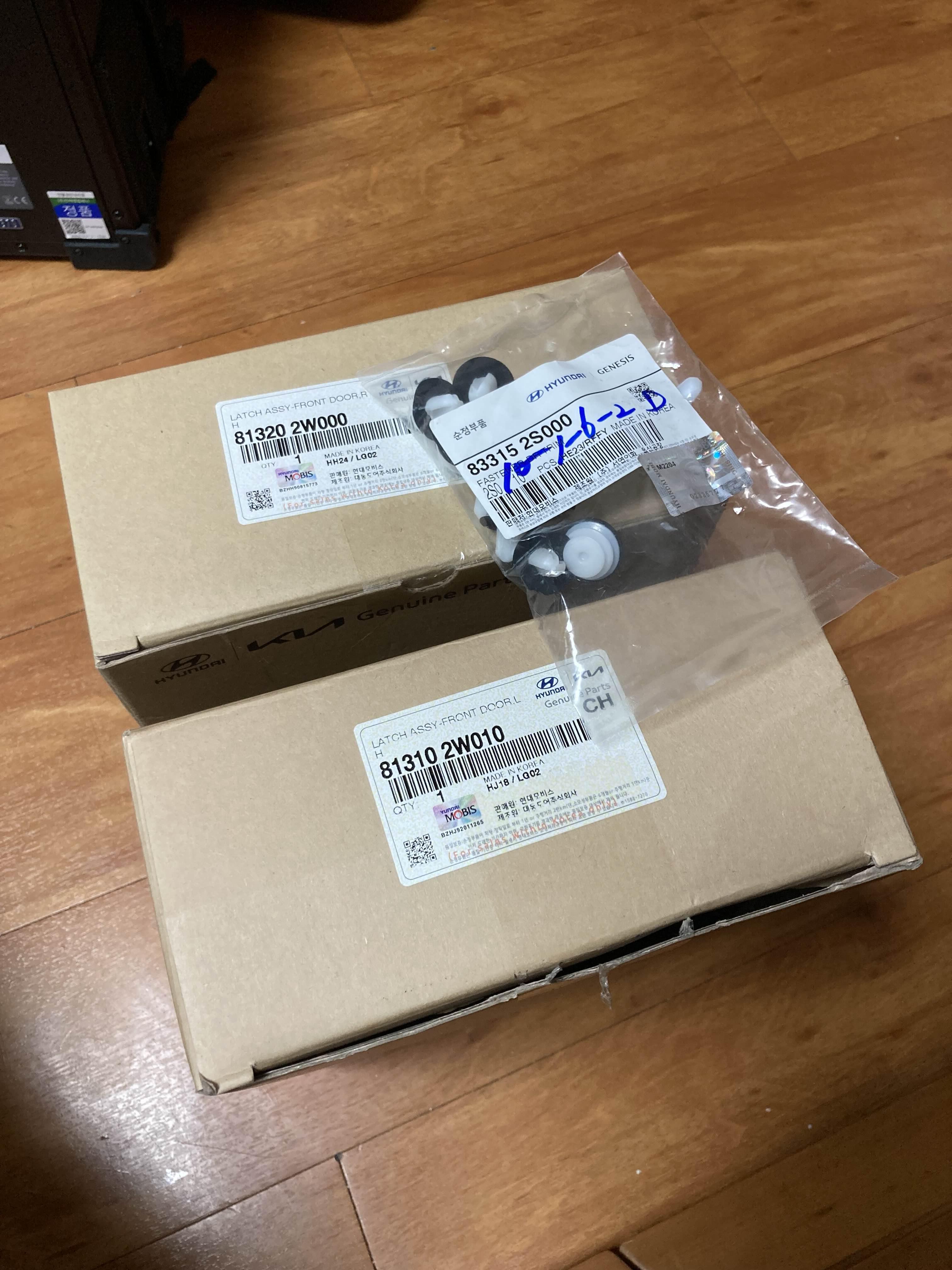

• 813102W010 / 래치 어셈블리 - 프론트 도어 좌측 (운전석) / ₩26,730
• 813202W000 / 래치 어셈블리 - 프론트 도어 우측 (조수석) / ₩26,730

도어트림 핀은 혹시 분해하다 부러질 것을 대비하여 몇 개 구입했습니다.

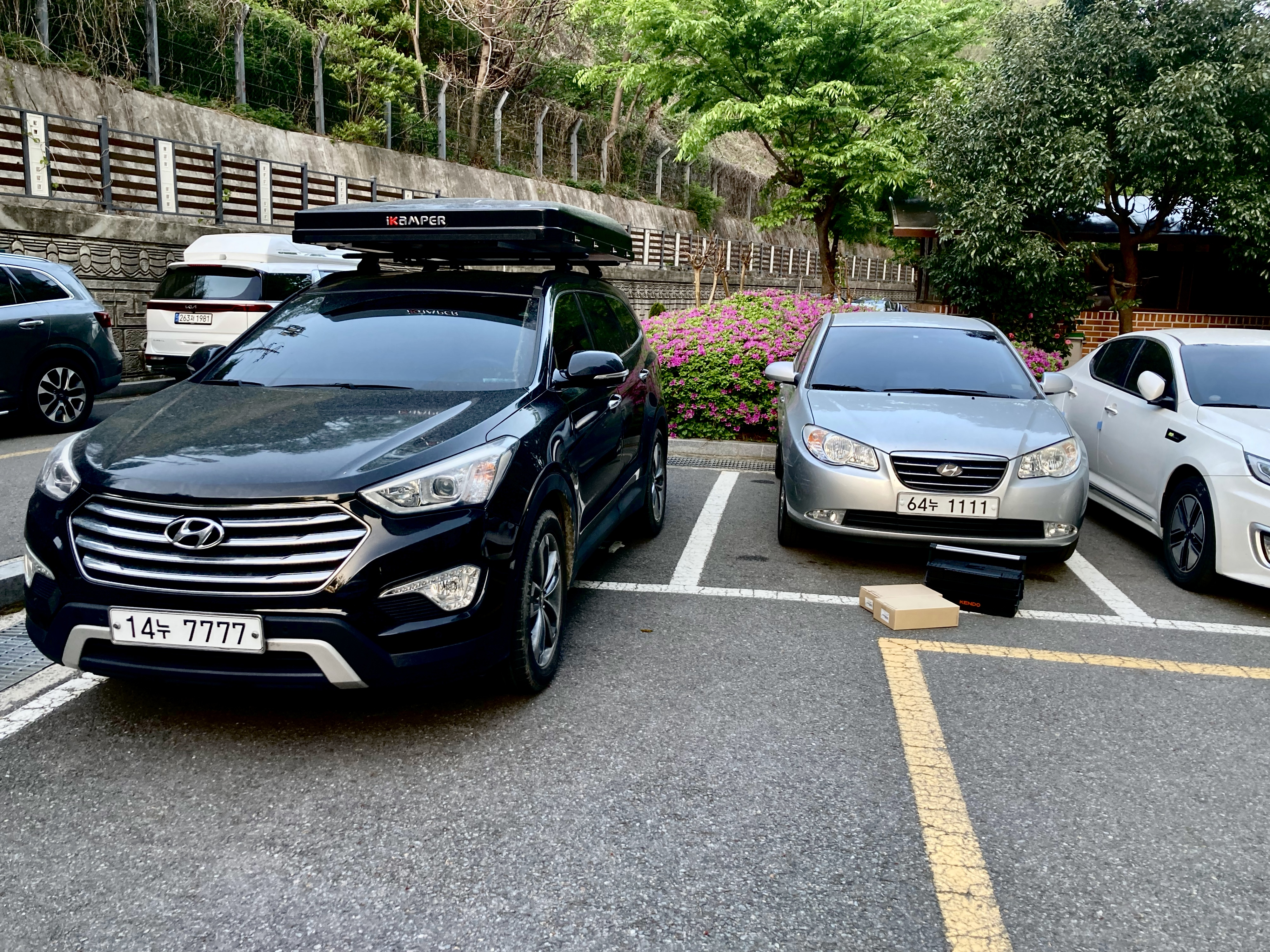

작업 공간이 협소해 차를 살짝 앞으로 빼내고 작업합니다. (경차 자리인건 안비밀 ㅋㅋ)

작업 순서는 다음과 같습니다.

1. 도어 포켓 안쪽, 도어 내캐치 안쪽의 볼트 2개를 풀고 도어트림을 탈거
2. 도어 모듈 (흔히 유리기어라고 부르는) 쪽 고무 마개 2개를 분리
3. Key ON 후 윈도우 스위치 연결하여 고무 마개가 있던 구멍에 볼트가 보일 때까지 유리창 내림

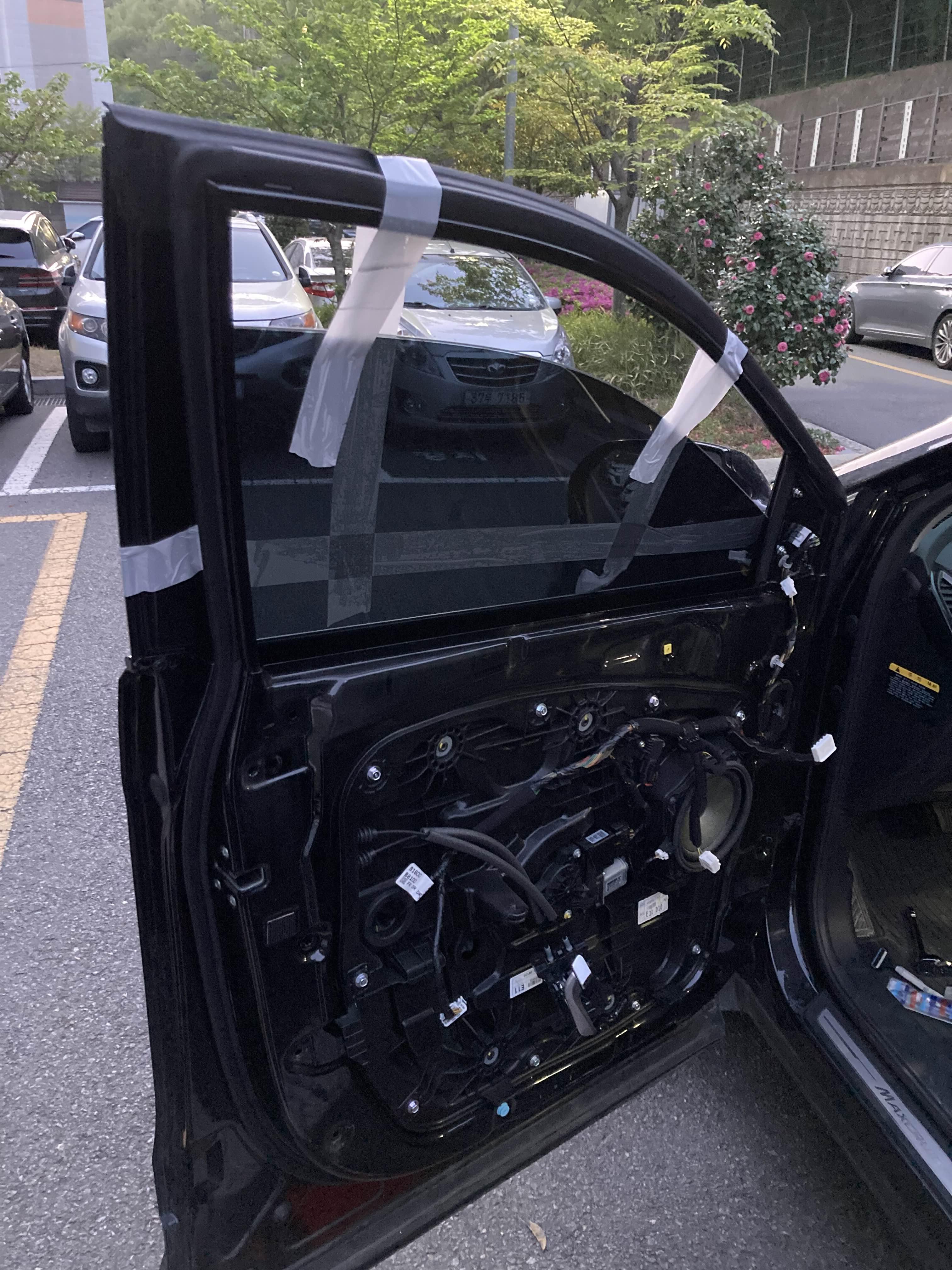

4. 고정 볼트 풀어서 유리 탈거 (10mm, 유리는 완전 탈거하지 말고 왼쪽 사진처럼 잡아올려서 테이프로 고정하는 게 편합니다. 참고로 사진보다 더 많이 잡아올려야됨..)
5. 도어 외캐치 탈거 후 베이스 고정 볼트 풀기 (키박스 고정 볼트 분실 주의!)

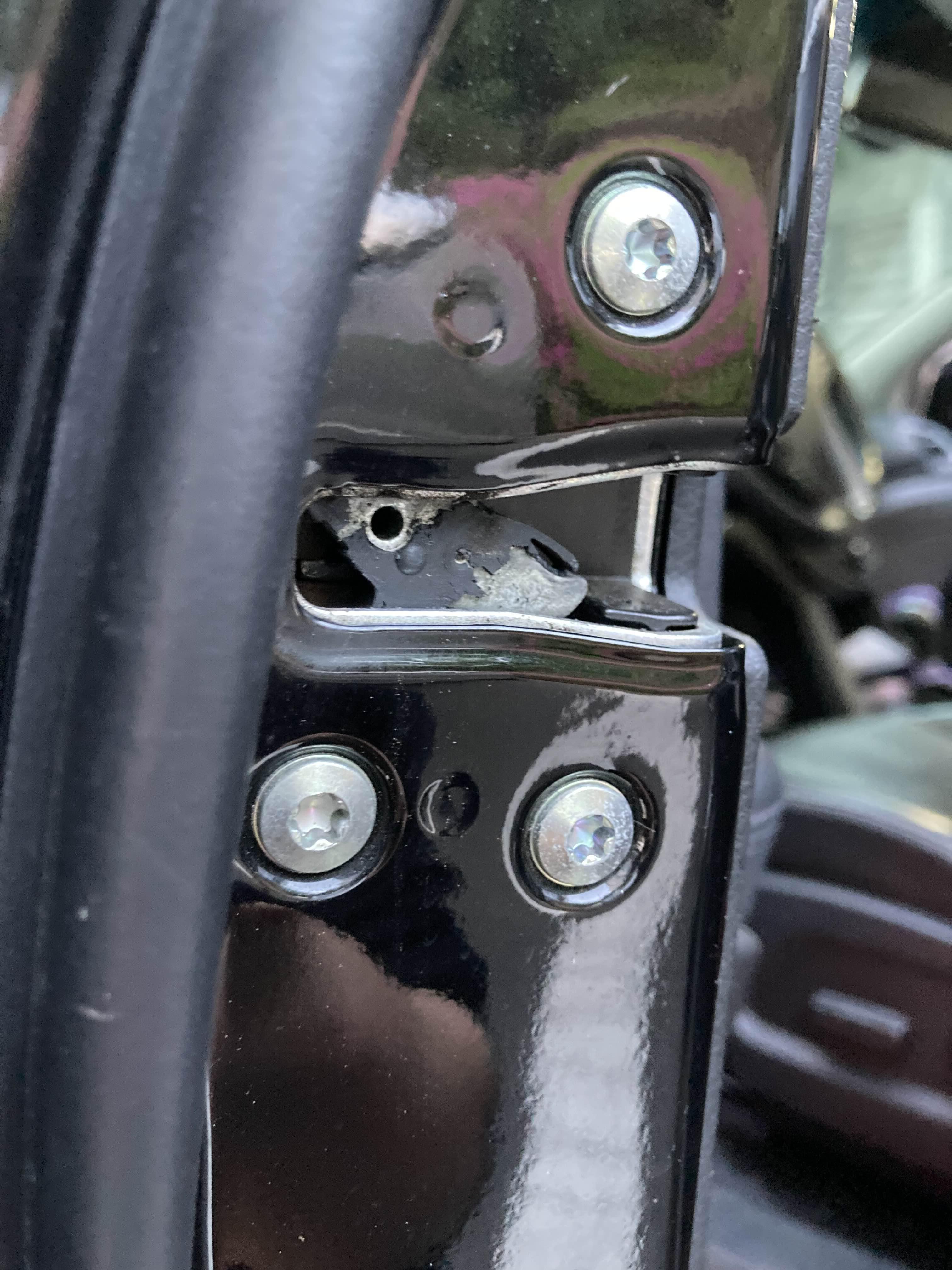

6. 도어 래치 고정 볼트 풀기 (T30 별렌치 필요)

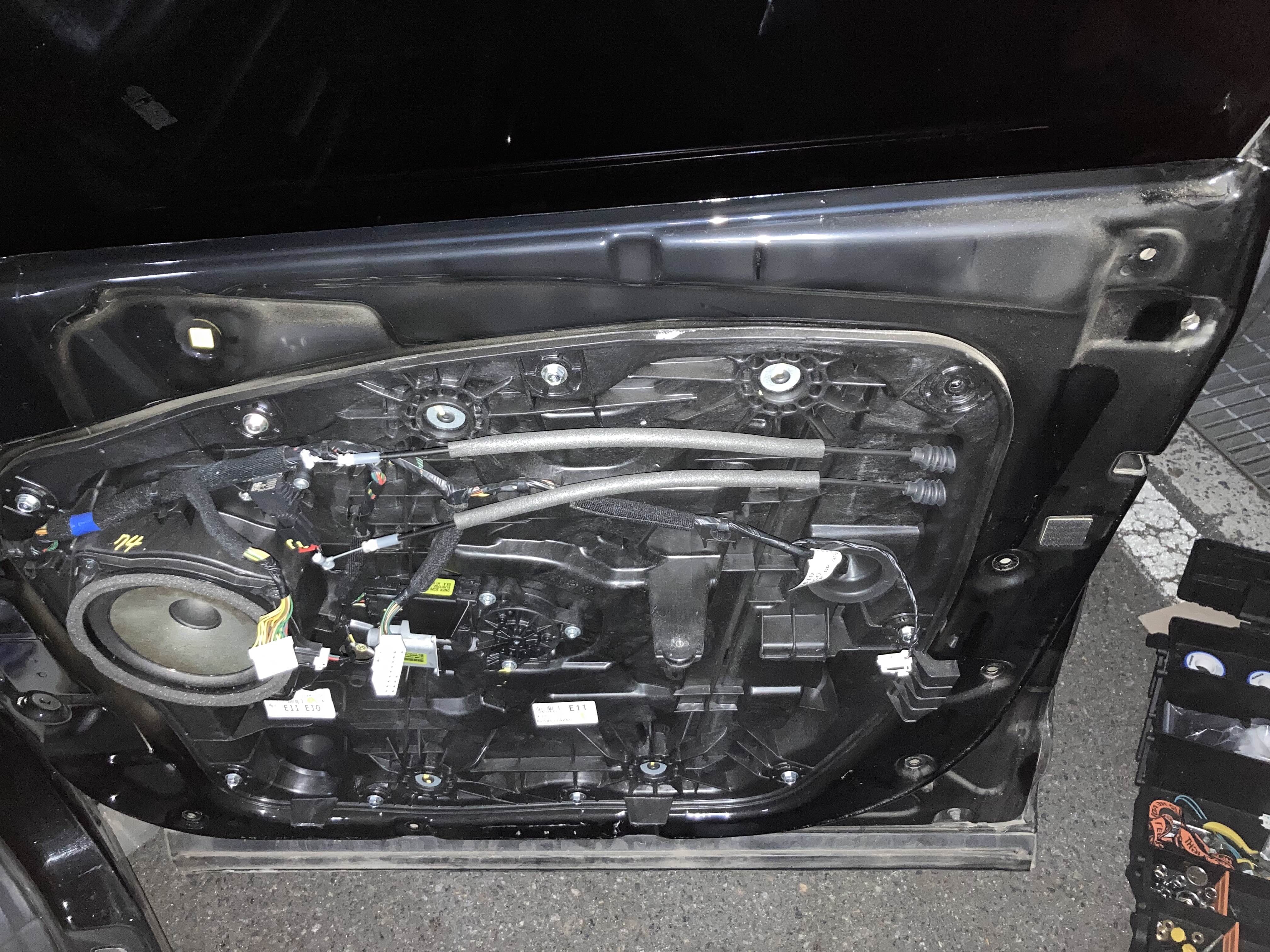

7. 도어 모듈 고정 볼트 풀기 (10mm)

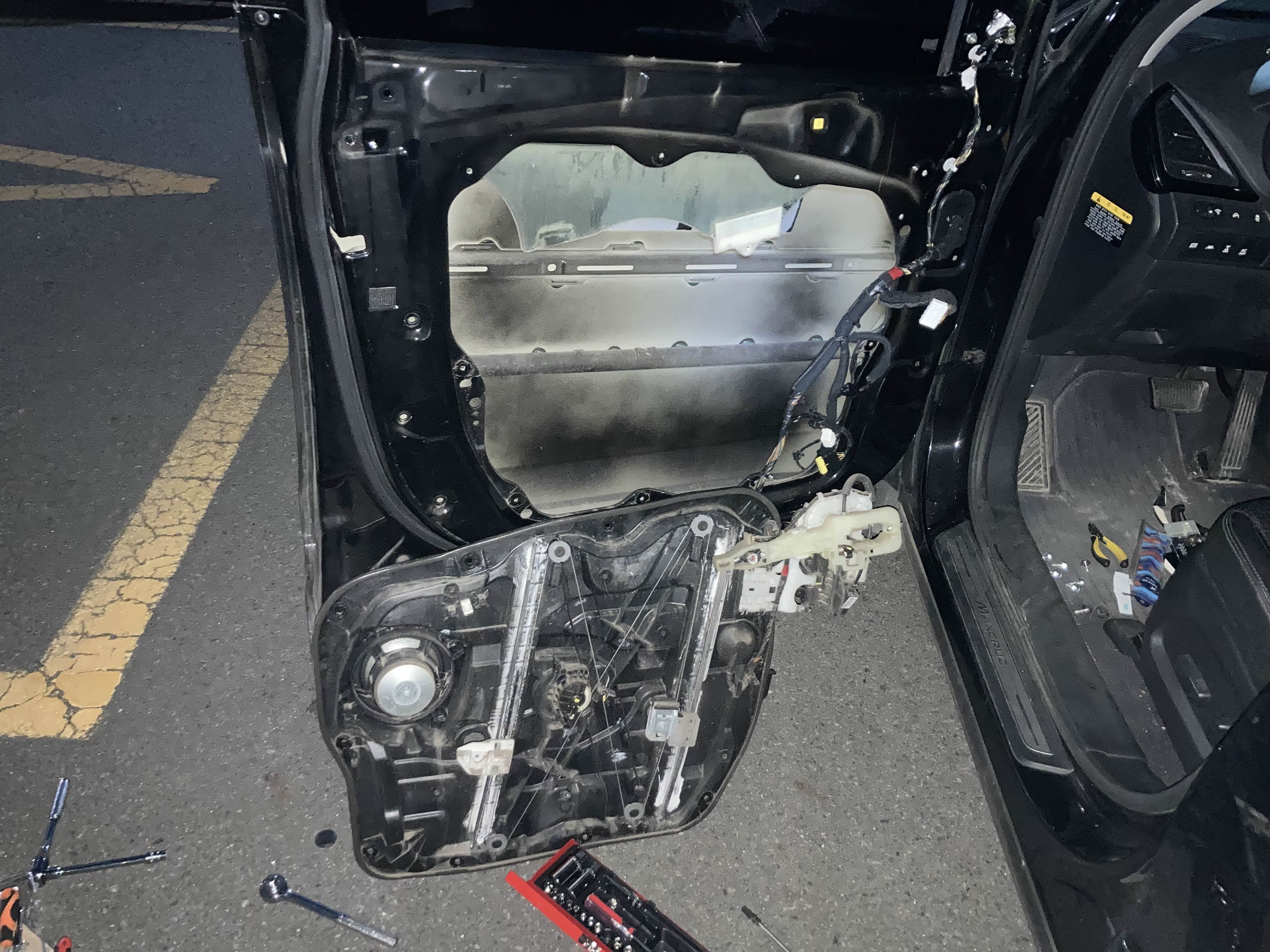

8. 바깥쪽에서 베이스 부품을 살짝 눌러 분리시킨 후, 도어 모듈을 잡고 살살 들어올려서 꺼내면 쉽게 탈거됩니다.

근데 이거... 메모리 시트며, 스마트키며, 전좌석 오토윈도우까지.. 옵션이 많아서 그런가 도어트림쪽 배선이 장난없네요.. HD는 몇 가닥 없던데 ㅋㅋ

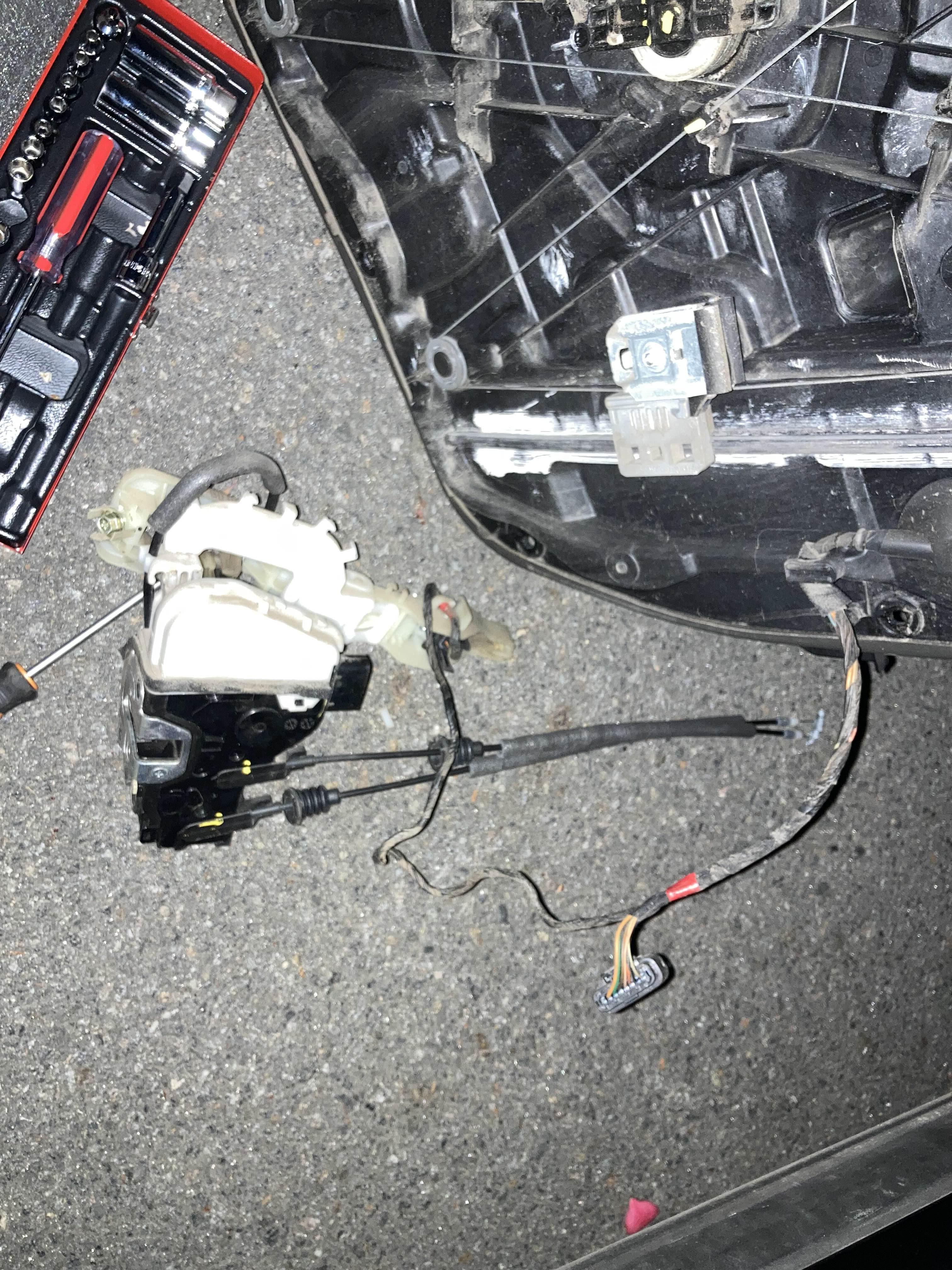

도어 모듈에서 래치 탈거 후, 베이스 부품을 신품 래치에 옮겨 장착하고 다시 도어 모듈에 장착하면 거의 끝납니다.
외캐치 케이블을 반드시 고정부에 결합해주세요. 제대로 결합하지 않으면 밖에서 문이 안 열립니다!!! (이것 때문에 2번인가 다시 뜯음..)

이왕 뜯은 김에 조수석도 같이 작업합니다.
그래도 한 번 해봤다고 조수석은 1시간 컷이네요 ㅋㅋ 운전석은 3시간 걸렸는데..

와 근데.. 이거 바꿨다고 문 여는 느낌이 신차 때 그 느낌으로 돌아왔네요. 열 때도 부드럽게 달칵 열리고, 닫을때도 부드럽고 묵직하게 닫힙니다. 뒷문은 상태가 괜찮아보여서 안 바꿨는데 느낌이 전혀 다릅니다

이상 22만원짜리 수리 5만4천원으로 끝낸 후기입니다.. 읽어주셔서 감사합니다.
