아반떼 HD: 현대모비스 ECM 하이패스 룸미러 설치

아반떼 HD는 2009년까지 순정 옵션으로 하이패스를 넣을 수가 없었습니다. 2010년형으로 연식변경이 된 이후부터 옵션 사항에 ECM 하이패스 룸미러 시스템이 추가되었습니다.



현대오토넷/현대모비스 순정 하이패스 룸미러는 신형 브라켓(위에서 아래로 끼우는 사다리꼴 형태의 브라켓)을 사용하는데, 아반떼 HD는 하이패스 옵션을 넣지 않으면 구형 브라켓(아래에서 위로 끼우는 스퀘어클 형태의 브라켓)이 달려있습니다.



따라서 하이패스 룸미러를 장착하려면 세 가지 방법이 있는데, 하나는 룸미러 브라켓을 교체하여 장착하는 방법이고, 다른 하나는 전면 유리를 ETCS 옵션이 있는 차량용 유리로 교체하는 방법, 나머지 하나는 쌍용자동차 순정 룸미러나 지패스 AP600 등 구형 브라켓에 장착 가능한 하이패스 룸미러 단말기를 장착하는 방법입니다.

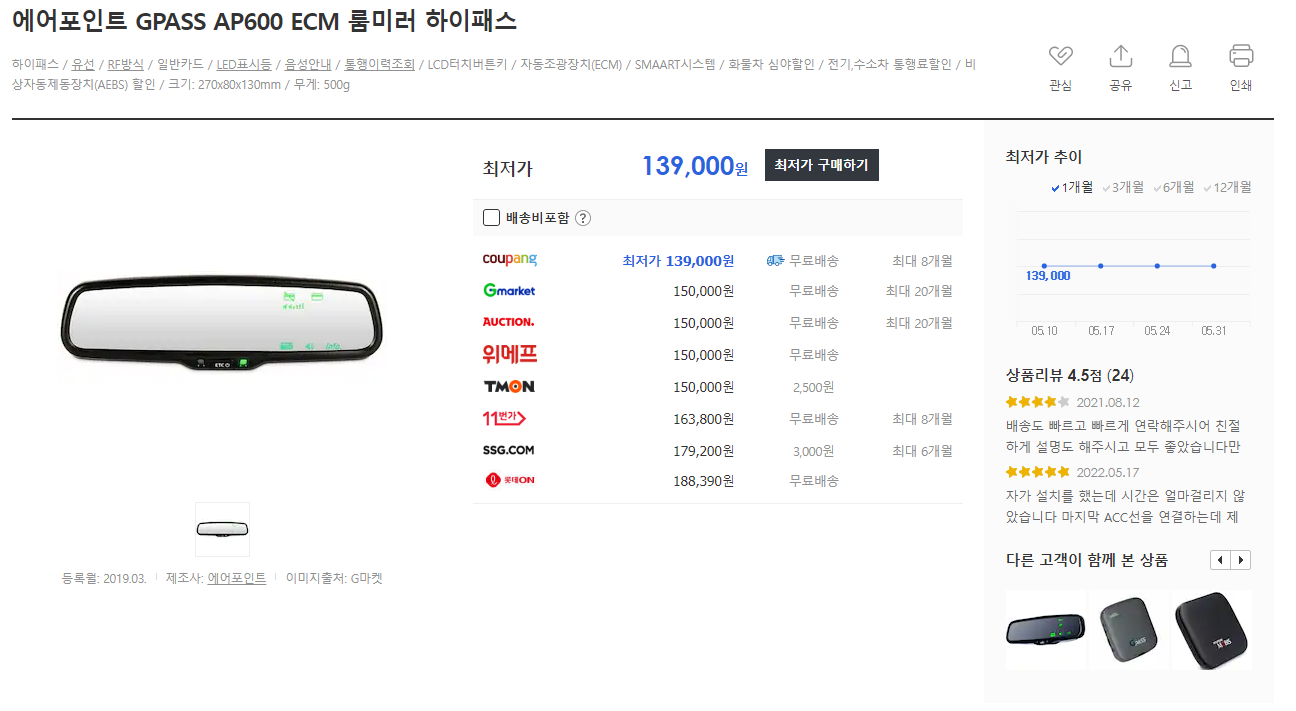

세 번째 방법이 가장 간편하지만 가격대가 꽤 있는 편이고 (쌍용차 ETCS 10~20만원대, 지패스 AP600 신품가 15만원. 그래도 모비스 신품가보단 훨씬 저렴합니다) 꼴에 현대차라고 모비스 순정부품으로 달고 싶어서 선택하지 않았습니다.

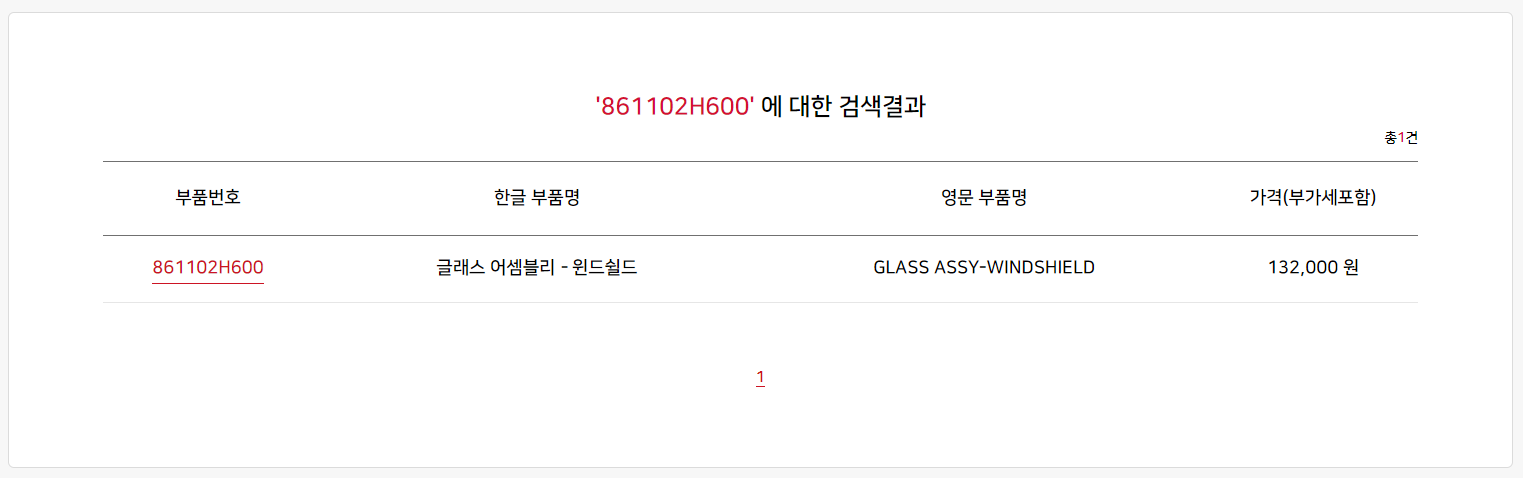

두 번째 방법으로 하면 가장 안전하게 모비스 순정으로 설치할 수 있지만 가격이 만만치 않습니다. 유리만 13만원이고, 거기에 교체 공임까지 포함하면 20만원은 훌쩍 넘겠지요. 게다가 요즘 유리 재고도 잘 없다고 하니..

아반떼 HD 2010년형, ETCS용 전면 유리

그래서 저는 첫 번째 방법으로 했습니다. 룸미러는 전문 업체에서 6~9만원이면 사고, 브라켓 교체도 2~3만원이면 가능합니다.

다만 이것도 단점이 있는데요, 브라켓 교체 시 작업자마다 브라켓 부착 위치, 상태가 다 다르고, 부착 위치에 썬팅지가 있다면 잘라내었을 때 모양새도 작업자마다 천차만별입니다.

브라켓 교체 시 팁은 글 하단에 적어두겠습니다.

---

작업 준비, 부품들

작업을 시작하기 앞서, 준비물이 필요합니다. 제일 중요한 룸미러부터 배선, 커넥터, 각종 연장들...

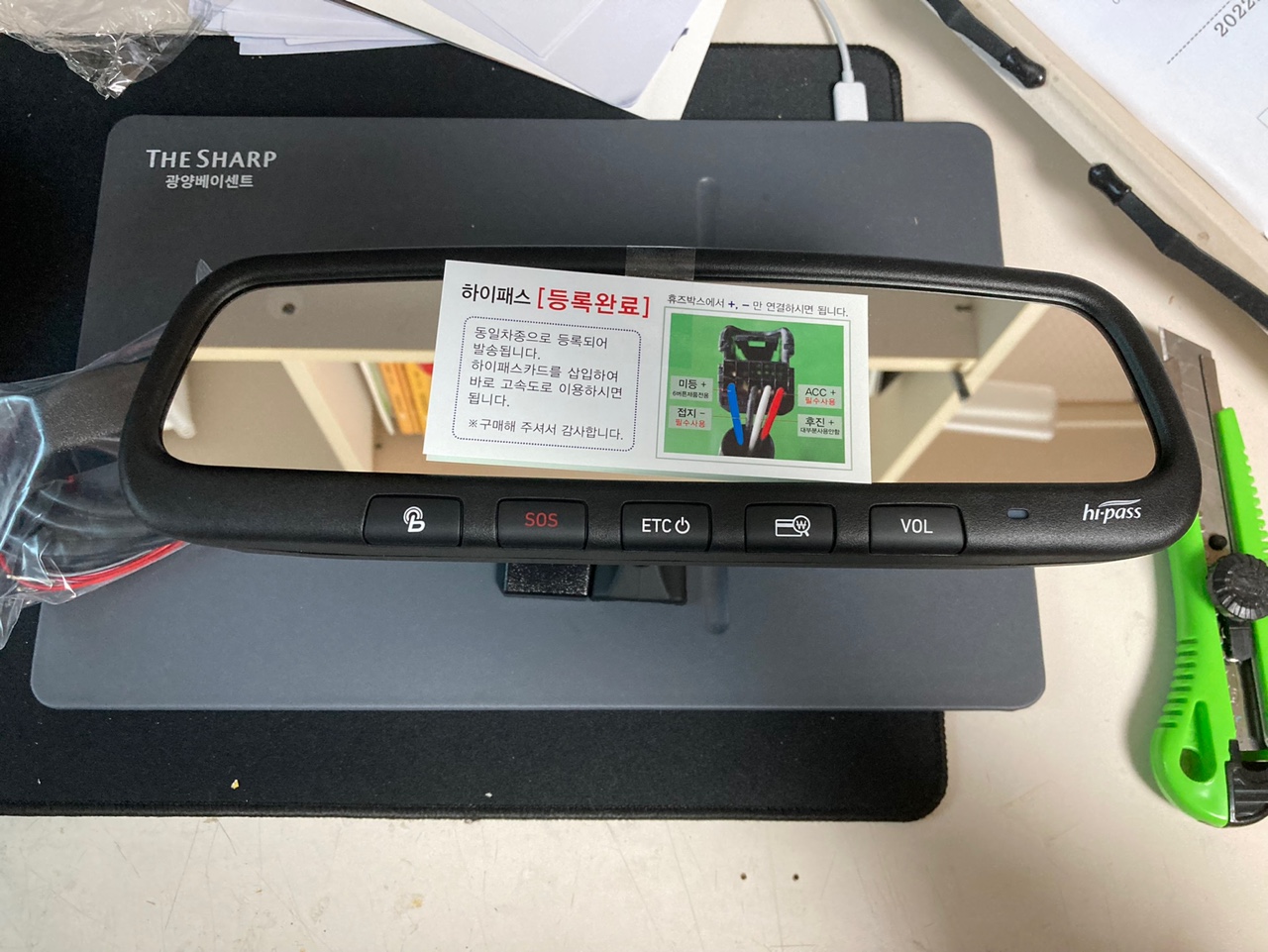

우선 룸미러는 중고 판매 전문 업체에서 5버튼형 룸미러를 주문했습니다.

HD 순정은 원래 3버튼이지만, 3버튼형의 경우 버튼에 미등이 점등되지 않기 때문에 혹시 하이패스 룸미러를 생각하시는 분들 중 버튼 미등이 있으면 좋겠다 하시는 분은 5버튼형이나 6버튼형을 알아보시기 바랍니다.

참고로 룸미러를 고정할 때 쓰는 T20 별나사는 룸미러에 이미 끼워져 있습니다. 장착하고 조이기만 하면 됩니다.

당연히 이 나사를 조이려면 T20 별렌치가 필요합니다.



배선 같은 경우는 저는 룸미러 업체에서 제작해주는 배선을 샀습니다. 업체 배선이 마감이나 배선 색깔 등 퀄리티는 훨씬 좋지만 가격은 조금 비쌉니다.

조금 저렴하게 할 수 있는 방법으로는, 리페어링 커넥터를 구매하여 직접 제작해서 사용하는 방법입니다. 커넥터에 배선이 모두 꽂혀있기 때문에 안 쓰는 배선은 잘라버리거나 터미널 핀으로 찔러 제거하면 됩니다.

현대모비스 부품대리점에 다음 품번의 부품을 주문하시면 됩니다.

리페어링 커넥터 9999900128AS (SUMI_025(UNSEAL)_10F_B)



다음은, 하이패스 룸미러 작업을 하고 나서 보이는 배선을 가려줄 베선 커버가 필요합니다.

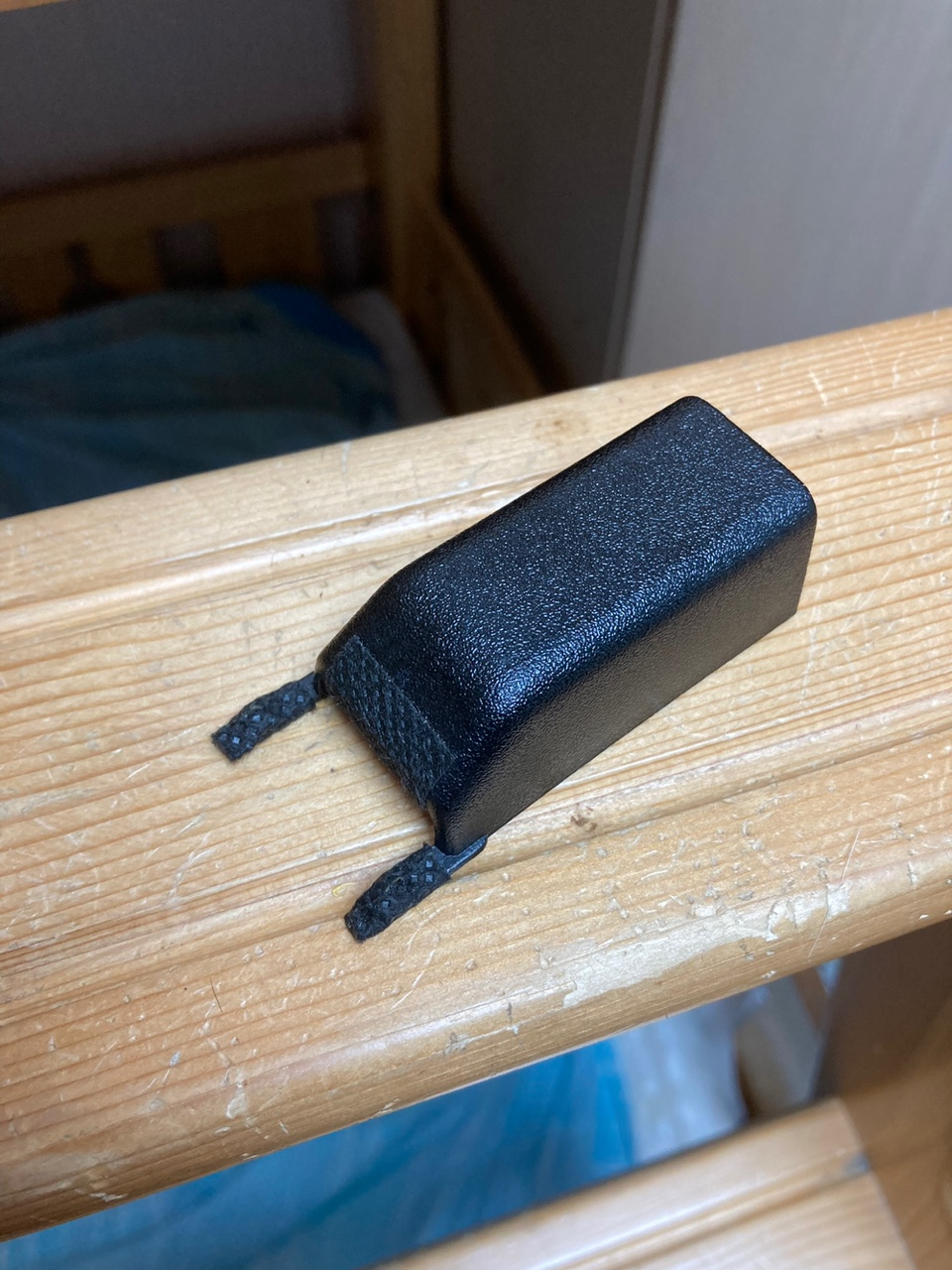

아반떼 HD의 순정 배선 커버 부품 번호는 851303F300 입니다. (커버 - 리어 뷰 인사이드 미러)



다음은 룸미러 브라켓을 교체해야 합니다. 유리집에 가면 브라켓이 있을 수도 있지만, 저는 혹시 몰라서 부품을 주문해서 가져갔습니다.

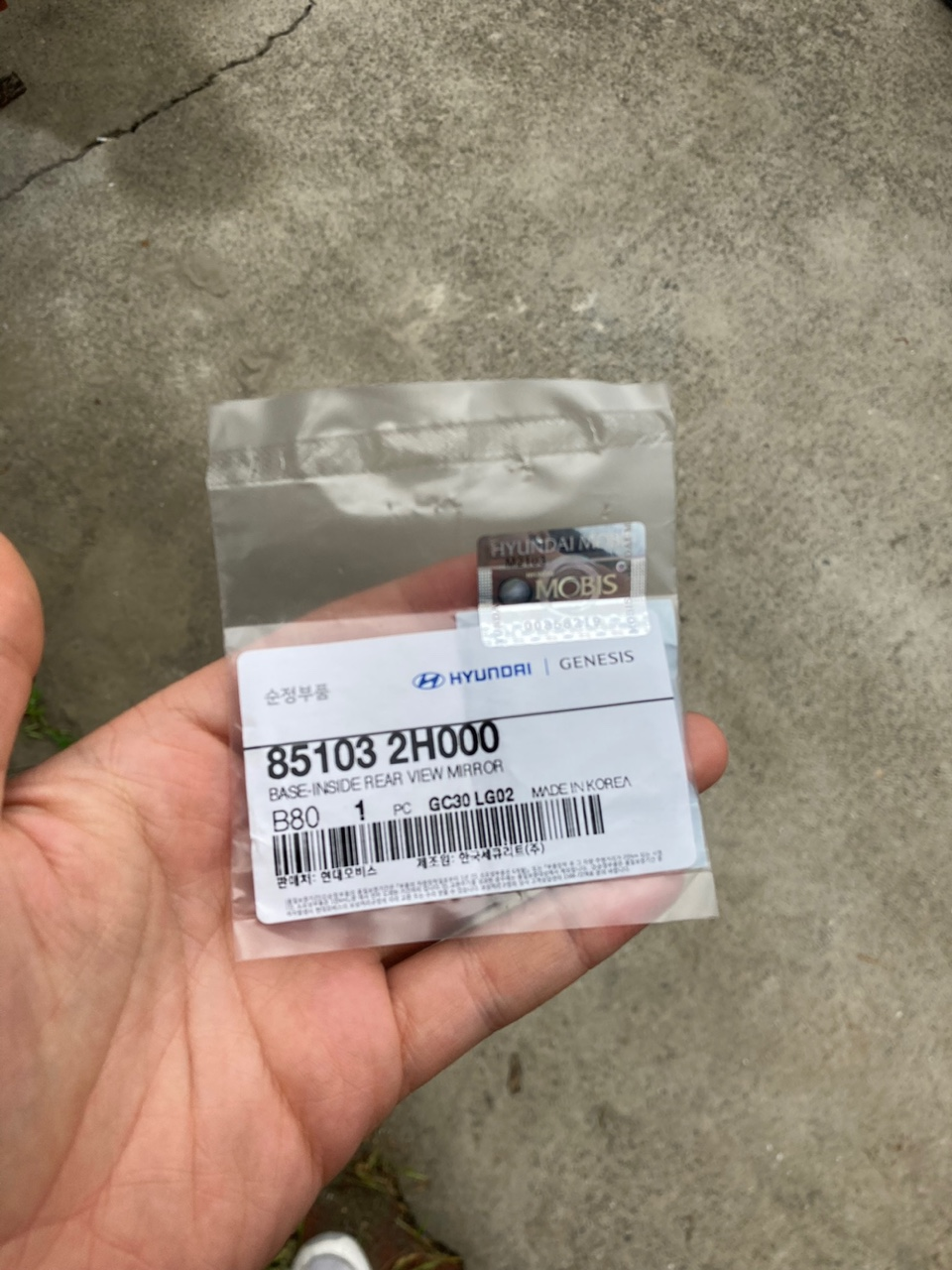

아반떼 HD의 순정 하이패스 룸미러 브라켓 부품 번호는 851032H000 입니다. (베이스 - 인사이드 리어 뷰 미러)

장착 전 반드시 유리집에 전화하여 브라켓 교체 작업 진행이 가능한지, 가능하다면 비용은 얼마인지, 브라켓을 직접 사가야 하는지 등 물어보시고 장착하러 가시는 걸 추천드립니다.

---

룸미러 브라켓 교체

우선 유리집에서 브라켓을 교체합니다. 비용은 보통 2~3만원 정도 받습니다.

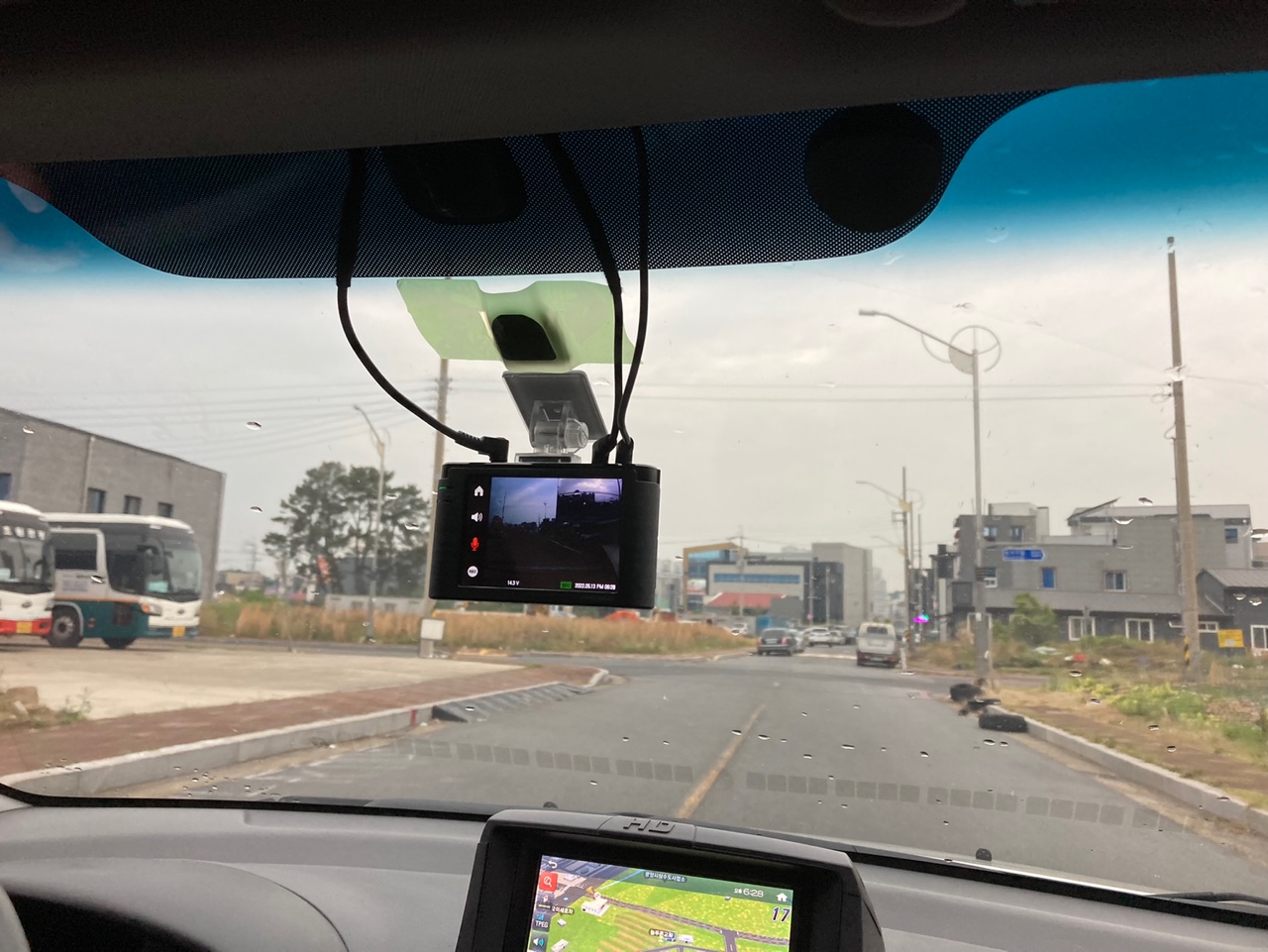

도트보다 1~2cm 아래가 순정 위치와 가장 비슷한 위치입니다.

보통 10~30분 정도면 완벽하게 고정되어 바로 장착이 가능하나, 제가 작업한 날은 비가 와서 정상적으로 붙지 않을 가능성이 있어 조금 더 오래 두었다가 장착했습니다.

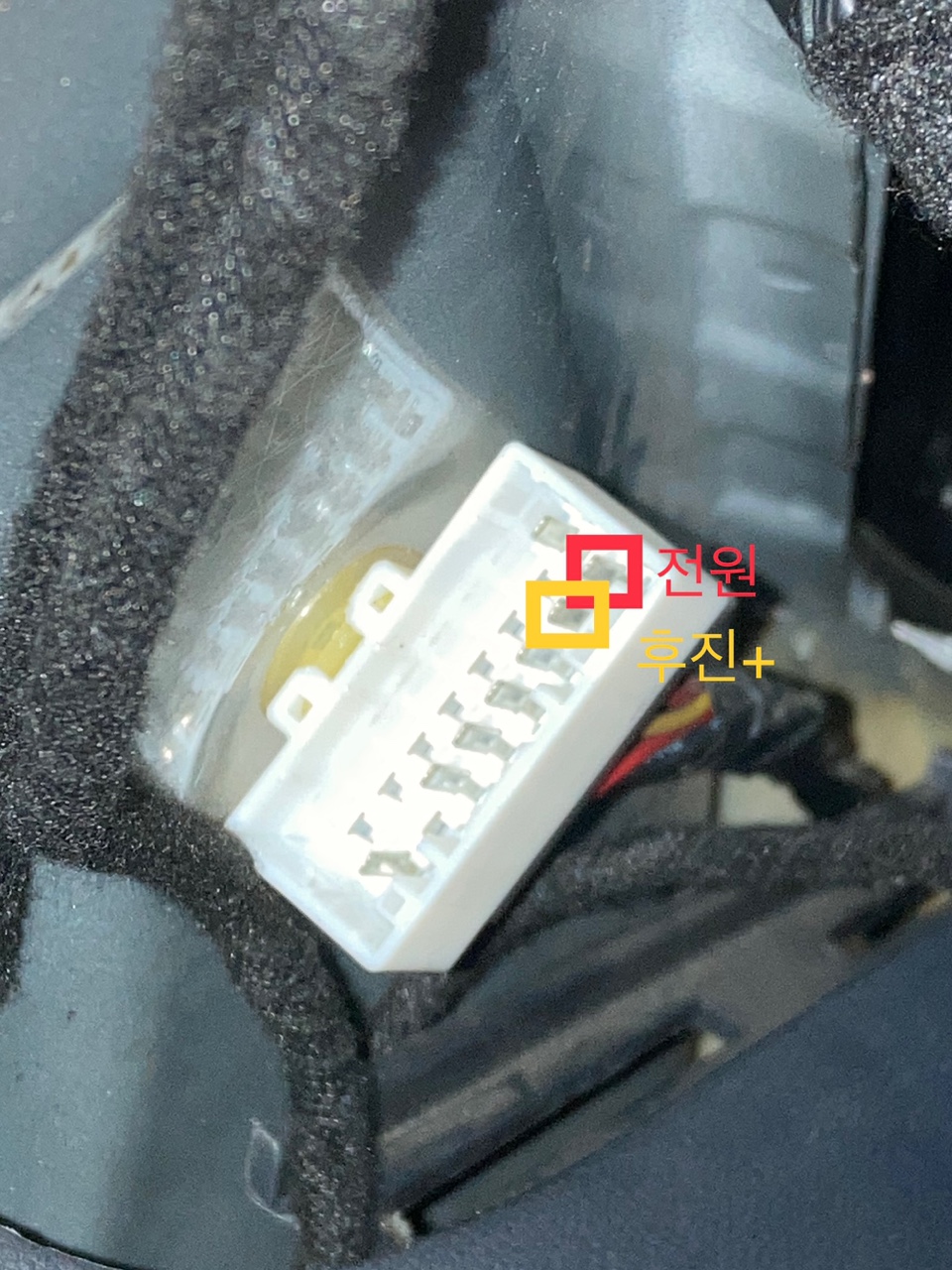

룸미러를 끼우기 전에 배선 작업도 필요합니다. 아반떼 HD는 순정 옵션으로 ECM 룸미러가 있었기 때문에, 운전석 A필러를 탈거하면 보이는 루프 하네스 커넥터에 관련 배선이 존재합니다.

다만 미등 신호는 없기 때문에 미등까지 연결하려면 계기판까지 선을 더 끌어와야 합니다.

계기판 탈거 후, 메인 커넥터인 흰색 커넥터의 15번 핀이 미등 선입니다. 거기에 브릿지 형태로 미등 선을 연결하면 됩니다.



배선을 모두 연결하고 정리까지 모두 끝냈다면, 이제 룸미러를 장착할 차례입니다.

구형이 아래에서 위로 장착하는 방식이라면, 신형을 위에서 아래로 장착한 다음 별렌치로 나사를 조여야 합니다.

커넥터까지 꽂고 배선 커버를 끼워주면 완성입니다.

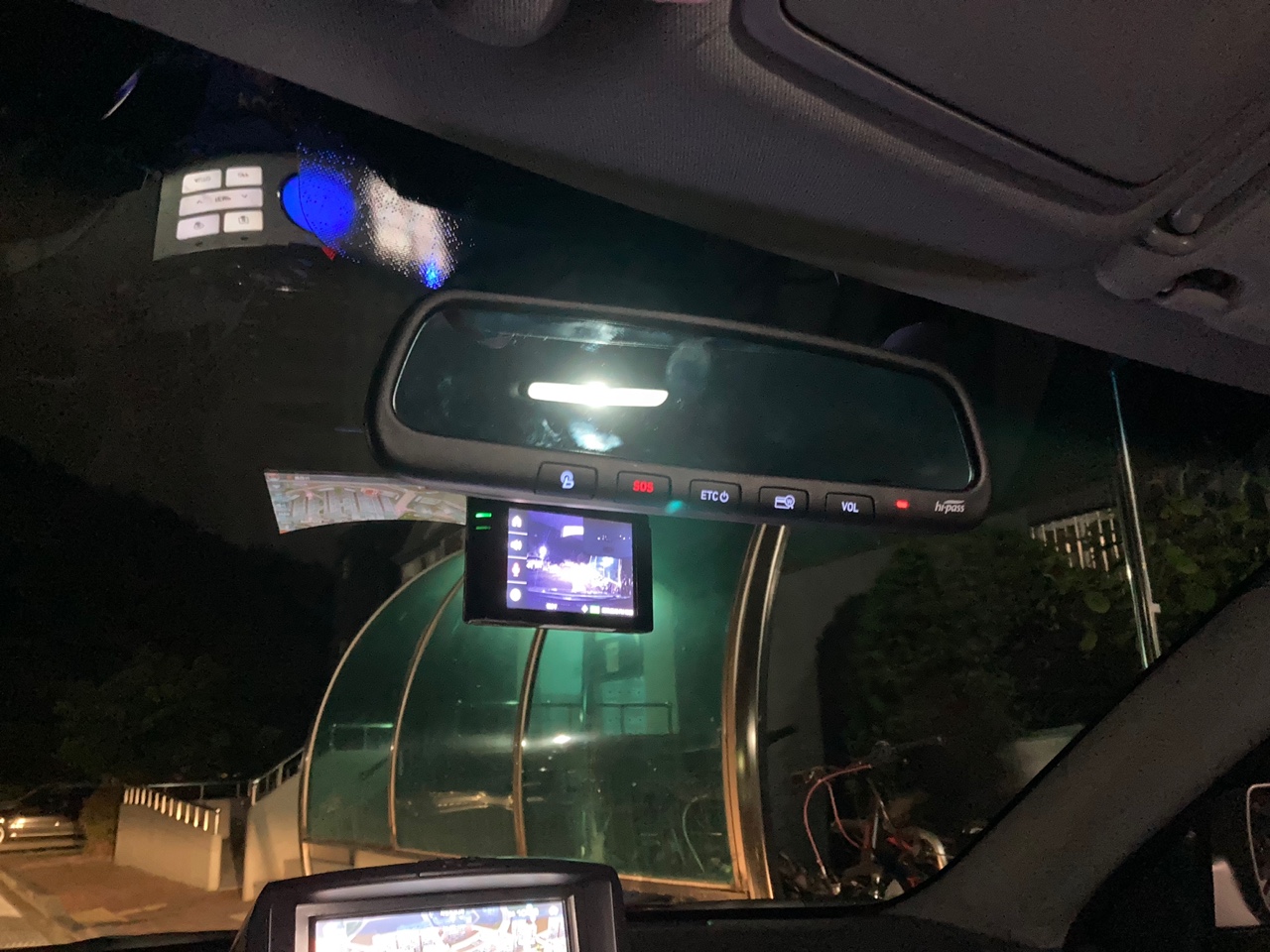

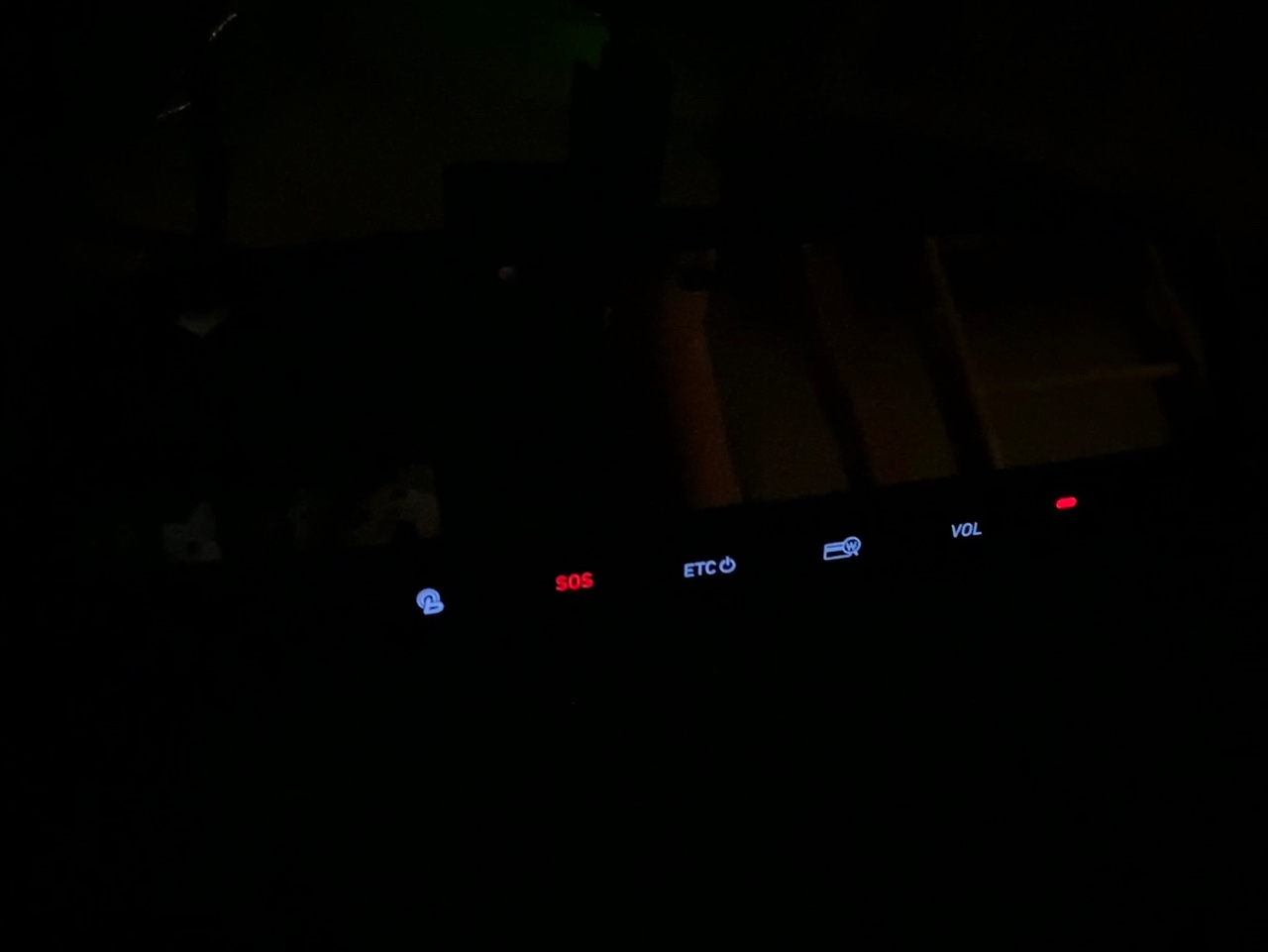

전원 잘 들어오고, 미등 잘 켜지고, 후진 넣으면 자동으로 ECM도 잘 꺼집니다.

---

단말기 등록

온라인에서 구매한 하이패스 룸미러는 차종만 등록되어 있고 차량번호는 미등록인, 즉 가등록 상태인 경우가 많습니다.

차량번호를 등록하고 싶으시다면 고속도로 영업소에 방문하여 하이패스 단말기 정보변경 신청을 해야 합니다.

물론 차종만 맞으면 미납 처리되지 않는 이상 크게 상관은 없습니다만, 차종이 안 맞은 경우(예: 6종 등록된 하이패스를 1종 차량에 장착하는 경우)에는 반드시 영업소에 방문해서 정보 변경을 해야 합니다.

하이패스 룸미러 등록



긴 글 읽어주셔서 감사합니다.
