아반떼 HD: 사이드미러 락폴딩 릴레이

아반떼 HD는 연식 불문 모든 차량에 '도어 잠금 시 사이드미러가 자동으로 접히는', 일명 락폴딩이라고 부르는 기능이 없습니다.

따라서 HD나 비슷한 연식의 차 동호회를 보면 정말 많은 차주분들께서 사제 락폴딩 릴레이를 장착하는 모습을 보실 수 있는데요, 저도 갑자기 삘받아서 한 번 작업해봤습니다.

락폴딩 릴레이는 소리윤 제품을 사용했습니다.

원래는 도원텍 사려고 했는데, 소리윤이 조금 더 저렴하기도 하고 무엇보다 잭바이잭 타입이라 간편하게 설치할 수 있을 것 같아서 샀습니다.

락폴딩 릴레이라고 해봐야 뭐 별 거 있나요 ㅋㅋ 걍 사고싶은거 사시면 됩니다~

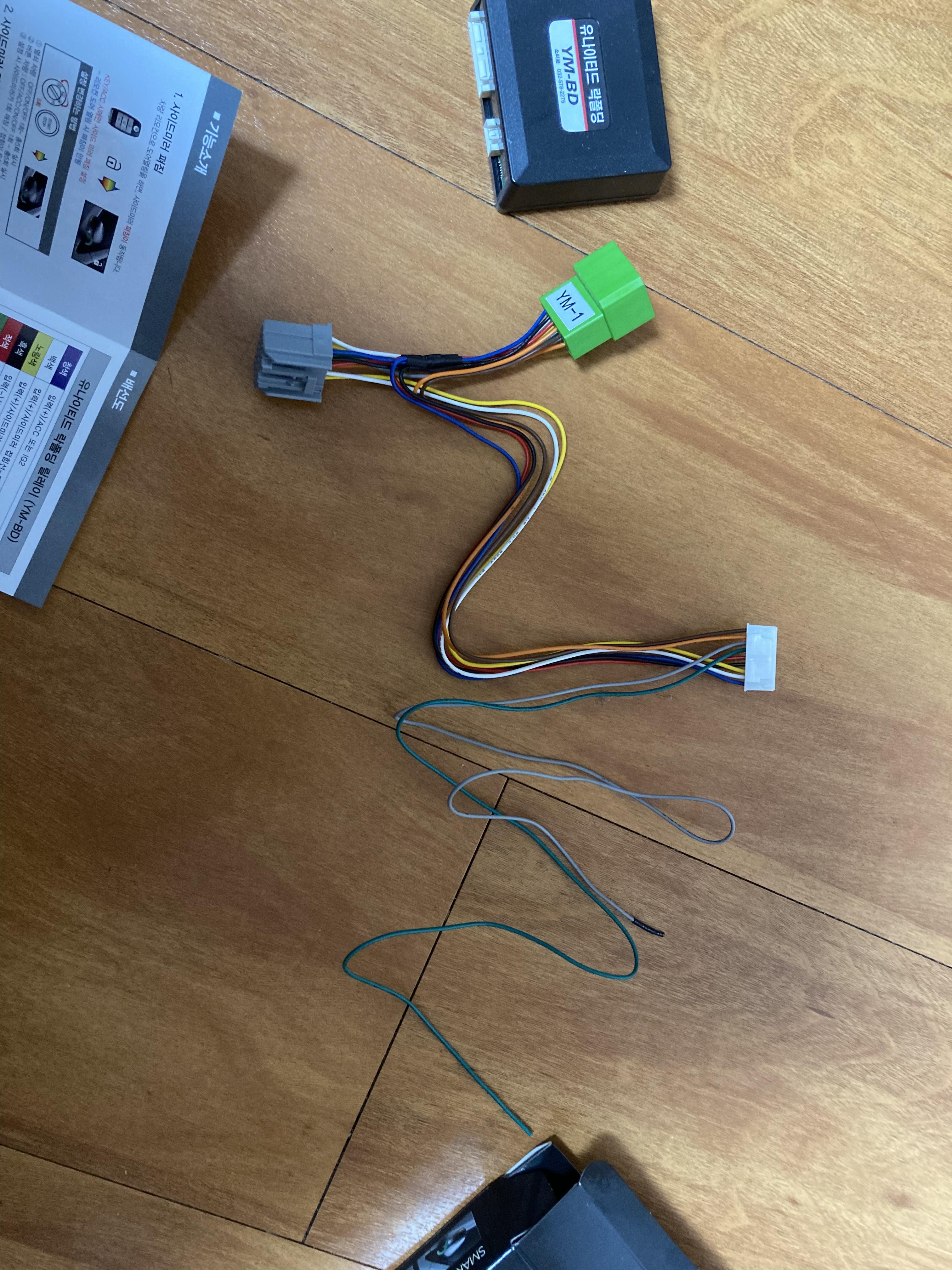

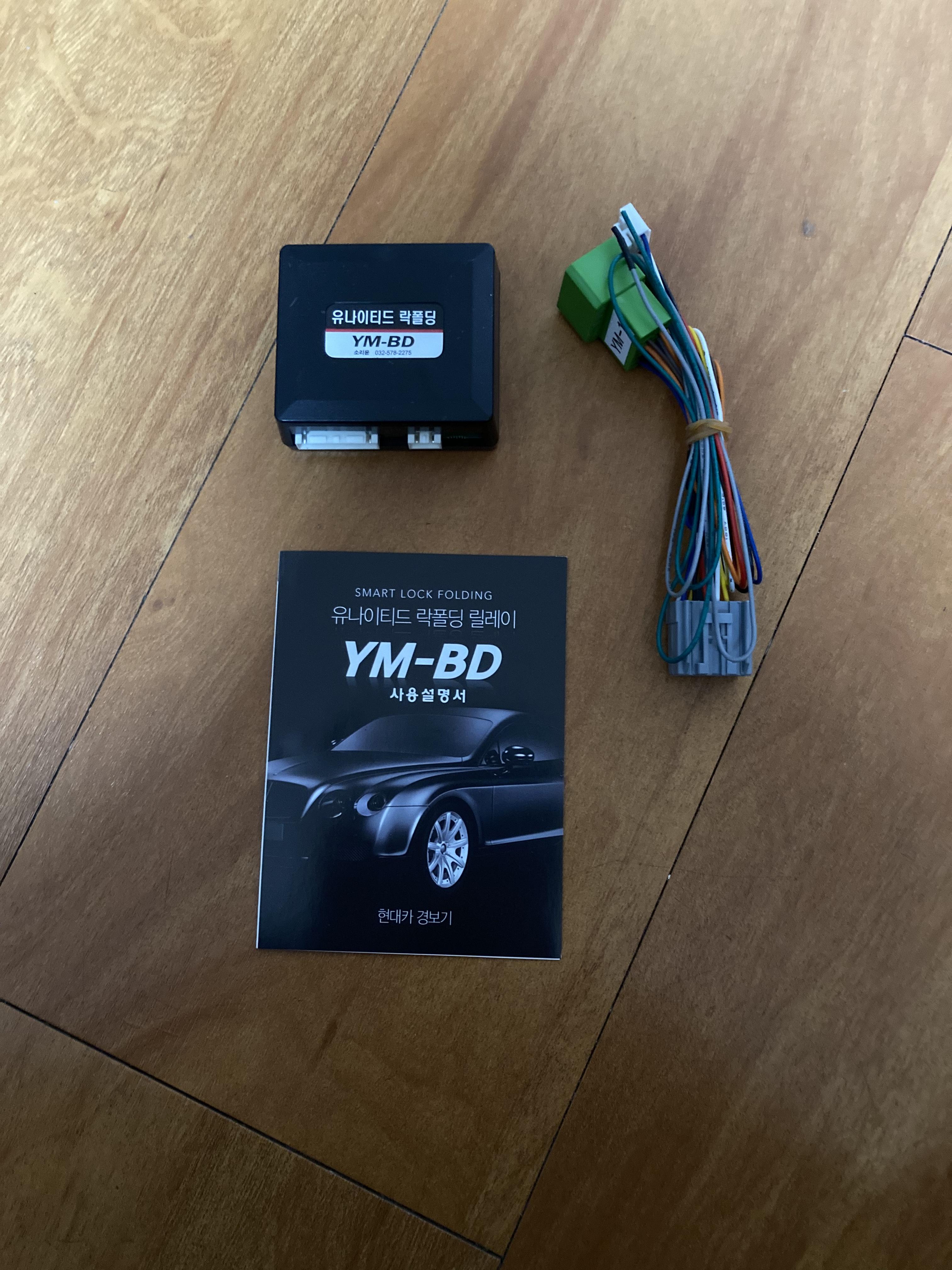

구성품은 본체와 커넥터, 설명서가 들어있습니다.

소리윤 판매자 핫라인 (전화번호) 써있는 종이도 들어있는데, 휴대폰 번호라서 혹시 몰라서 사진은 안 찍었습니다.

---

락폴딩 릴레이 장착

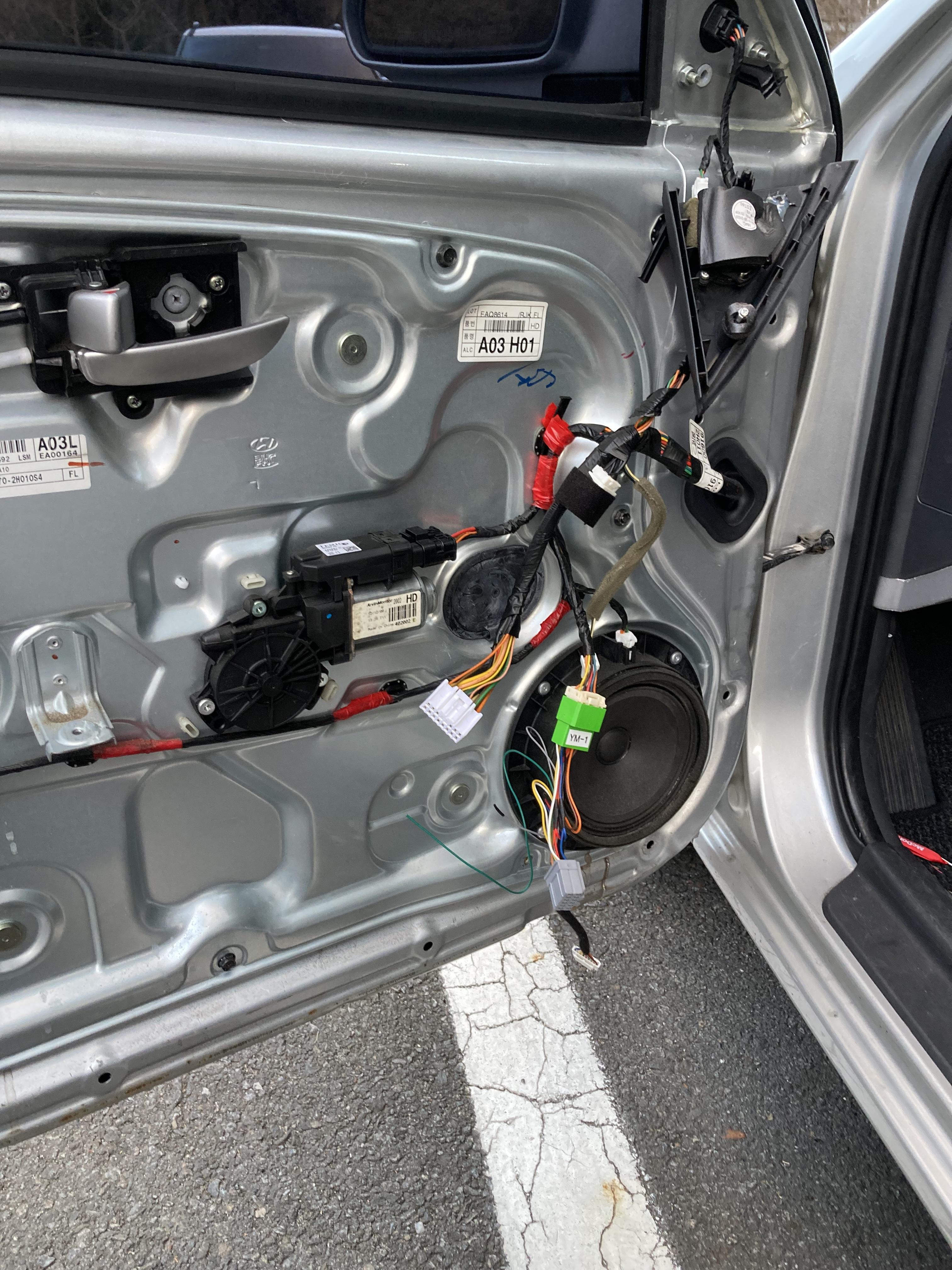

도어트림을 탈거하고 작업을 시작합니다.

근데 오늘따라 주차장 차량 출입량이 많아서.. 차 뺐다 넣었다 하는 데에만 30분은 썼네요;

아무래도 문을 활짝 열고 작업해야 하기 때문에 옆 차에 부딪힐까봐 앞으로 살짝 빼고 작업하는데, 차가 앞으로 튀어나와있으니까 통행에 방해가 되니..

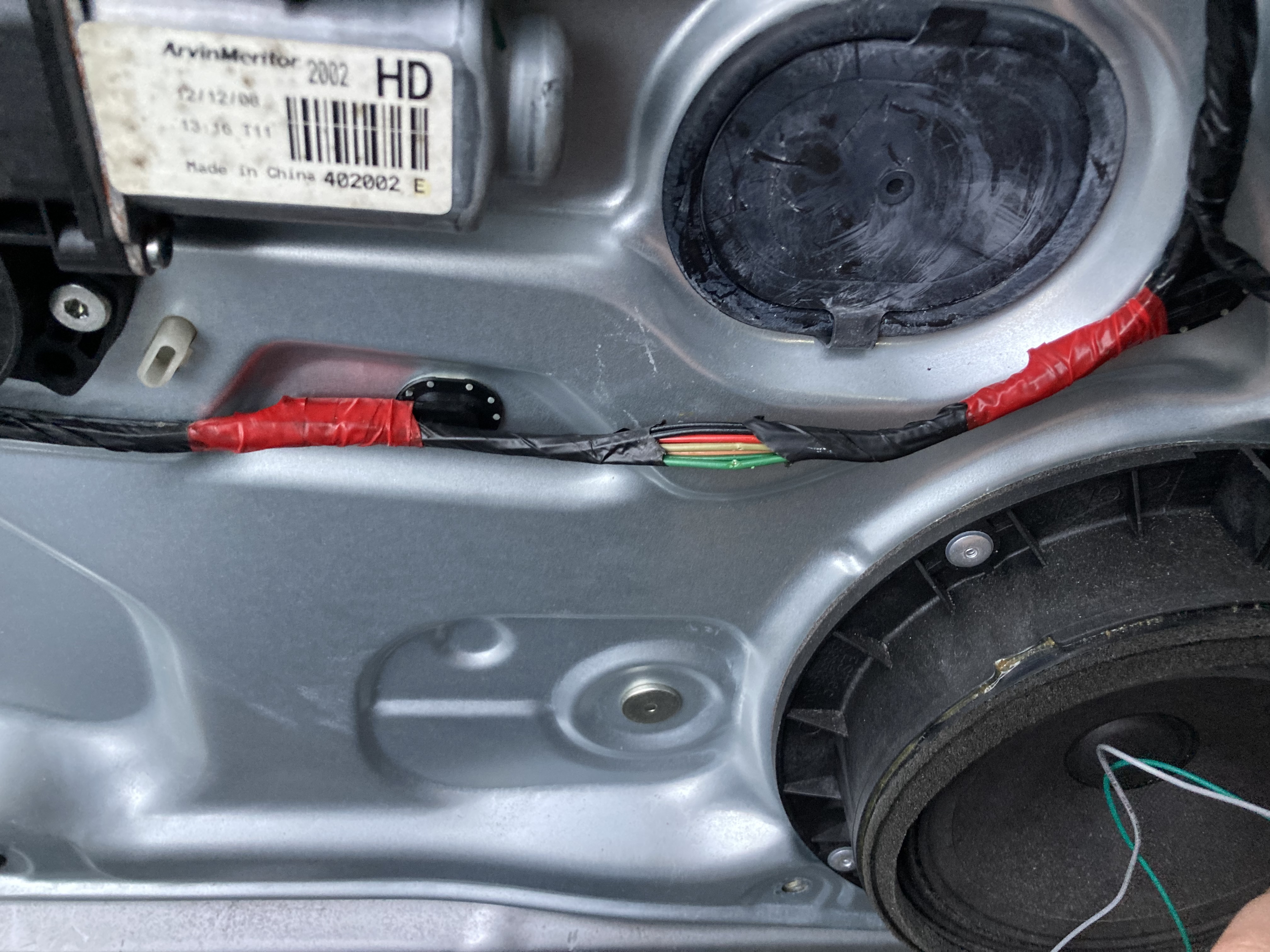

다시 문짝으로 돌아와서, 도어 액추에이터 배선 테이프를 벗겨주고 잠금/해제 시 + 신호가 0.5초 나왔다가 꺼지는 선을 두 가닥 찾습니다.

09년식 HD 기준 녹두색 선과 두꺼운 녹색 선이 잠금/해제 신호선이였습니다.

락폴딩 선과 도어락 배선 색이 반대로 되어 있으니 작업에 참고하시기 바랍니다.

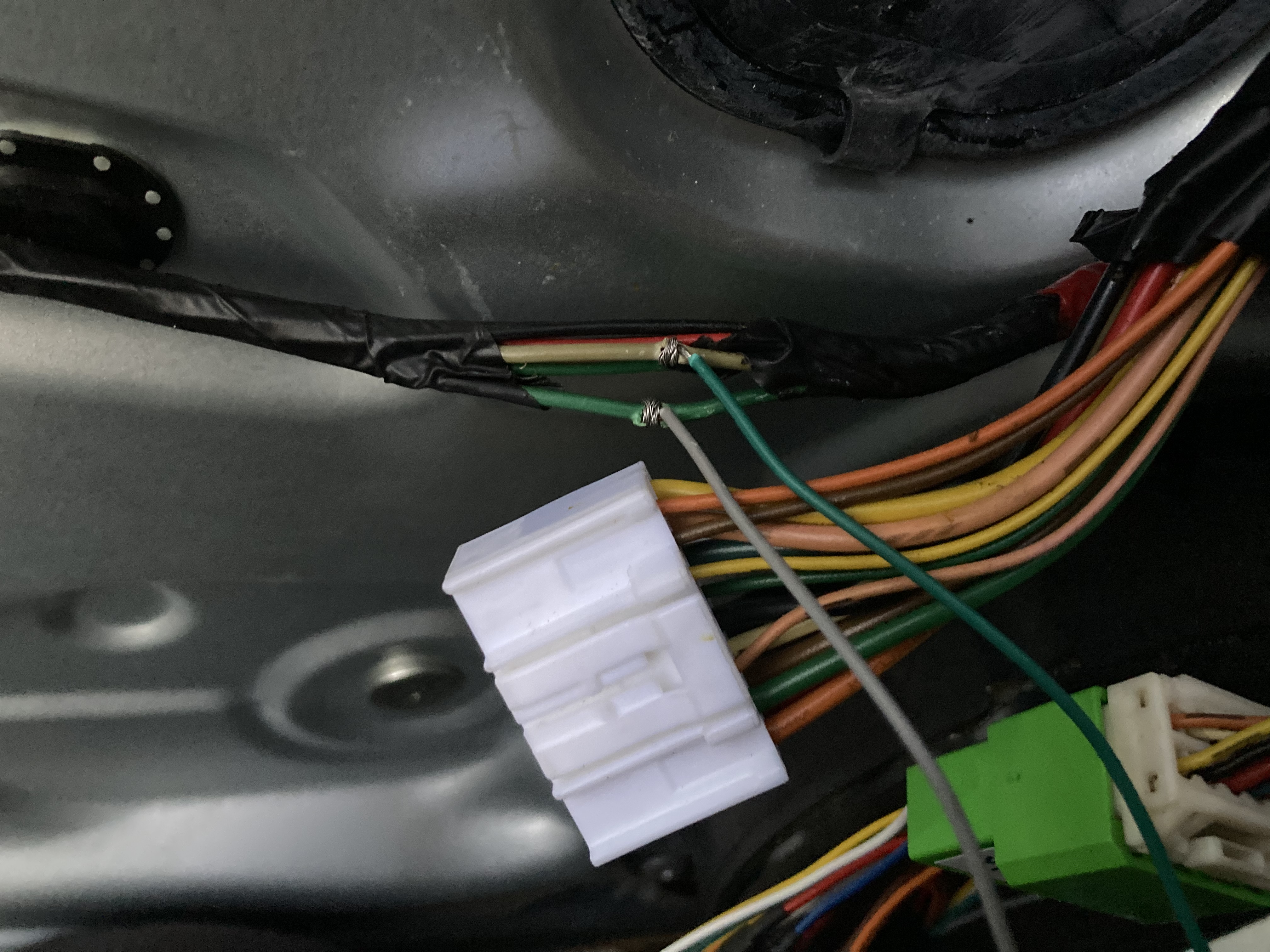

참고로 저렇게 기존 배선의 중간에 피복을 벗기고 브릿지할 때, 배선 두께가 어느정도 된다면 뾰족한 걸로 구리선 사이에 구멍을 만들고 그 구멍으로 새 배선을 넣어 돌돌 감아주면 튼튼하게 고정됩니다. 납땜을 하셔도 되지만, 저처럼 인두기를 사용할 수 없는 환경일 때는 저것도 한 방법이 될 수 있습니다.

---

장착 완료

이제 장착이 끝났으니 테스트를 해보겠습니다.

기존의 전동접이 버튼이 정상적으로 작동하는지, 도어를 잠그고 열 때 미러가 접히고 펼쳐지는지, 시동이 걸려있을 때는 도어락 신호에 반응하지 않는지...



동영상 서비스가 종료되어 해당 콘텐츠를 재생할 수 없습니다.

우선 기존의 사이드미러 전동접이 버튼은 문제 없이 정상 작동합니다. 다만 반응 속도가 조금 느려졌는데요, 중간에 락폴딩 릴레이에서 신호를 처리하는 과정이 추가되어서 그렇습니다. 실제로 버튼을 누를 때 도어트림 안쪽에서 릴레이 소리가 들립니다.

도어 잠금/해제 시 사이드미러 제어도 잘 됩니다.

피에조 부저까지 있으니 제법 요즘차다워졌네요. 만족스럽습니다.
