아반떼 HD: 비상등 스위치, 플래셔 모듈 커넥터 파손으로 인한 교체 작업

지난 번 아이나비 X1을 장착하다가 실수로 비상등 스위치 배선을 끊어먹는 사고가 있었습니다.

다행히 끊어먹은 선이 미등 배선이어서 작동에는 아무런 이상이 없었고, 나중에 부품 살 때 같이 사기로 하고 계속 미루다가 이제서야 교체하게 되었습니다.

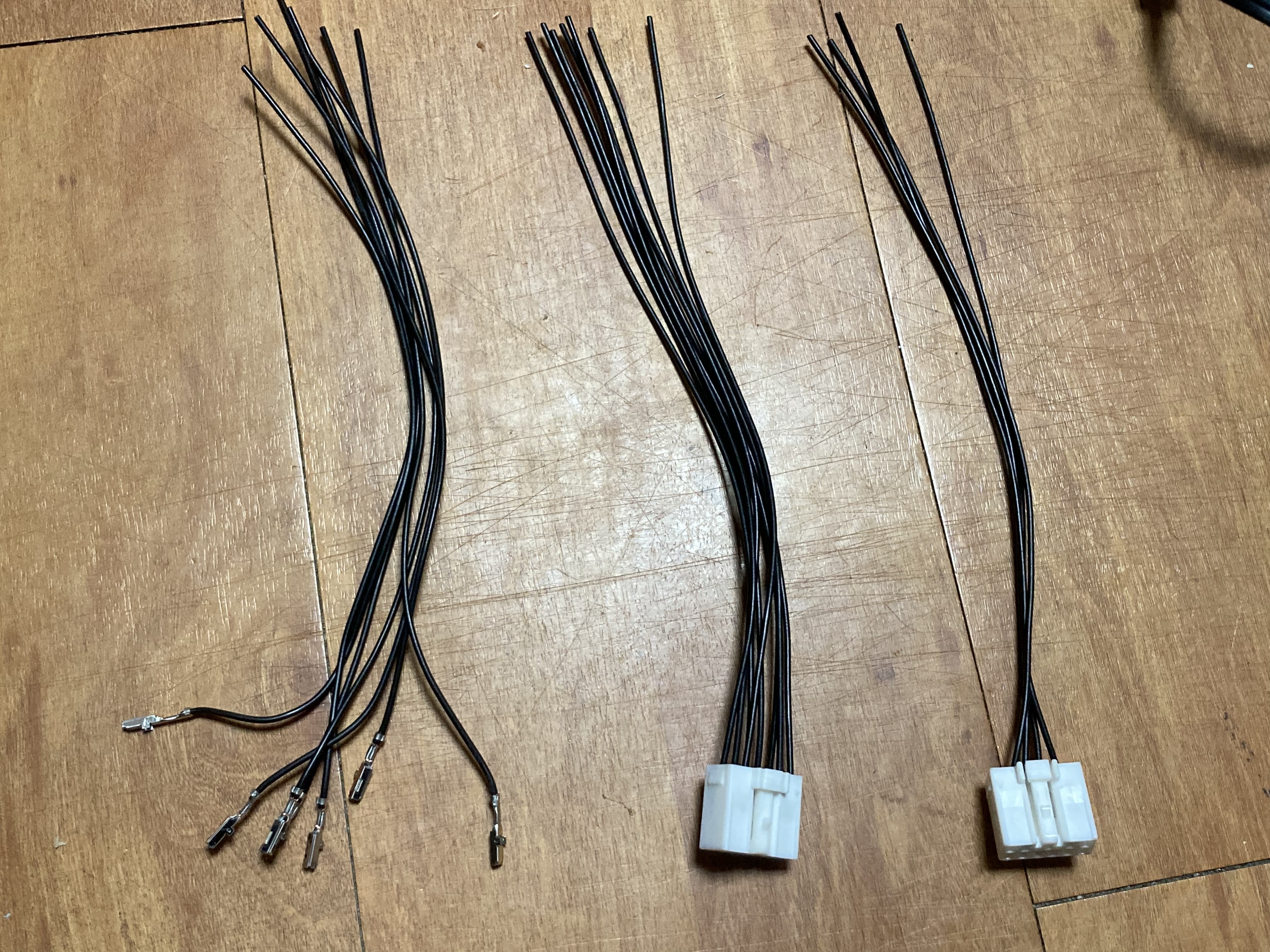

우선 구입한 커넥터에서 사용하지 않는 배선은 깔끔하게 핀을 뽑아줍니다.

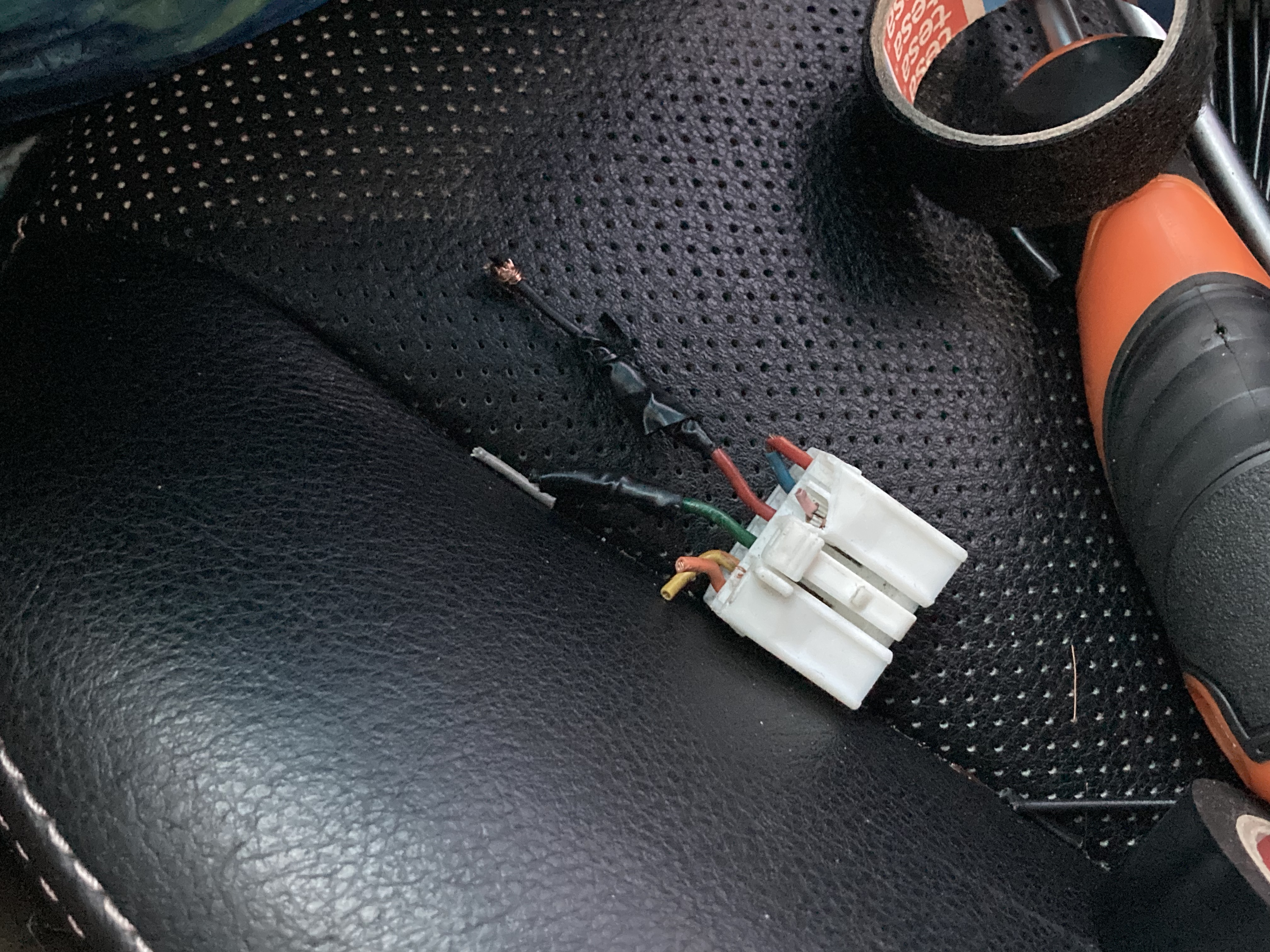

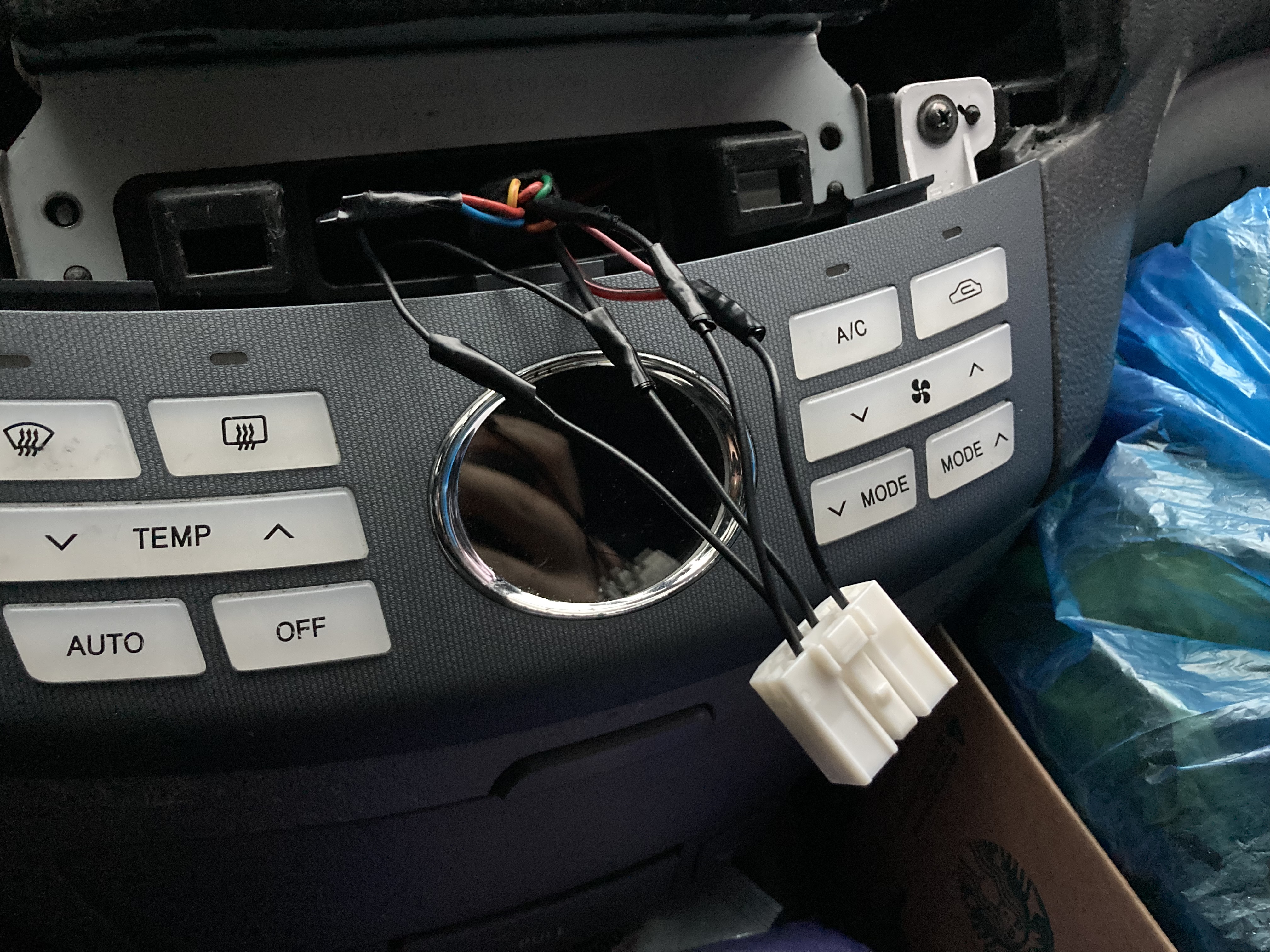

비상등 스위치부터 고쳐보겠습니다. 보시다시피 기존 배선 상태도 엉망이고 커넥터 윗부분이 파손되어 있습니다. 미등 - 배선이 너무 짧게 끊어져 소생 불가 상태였는데 이제서야..

* 순정 HD는 비상등 스위치에 배선 8가닥이 필요합니다. 해당 차량은 전자식 플래셔 작업이 되어 있어 4가닥만 사용됩니다.

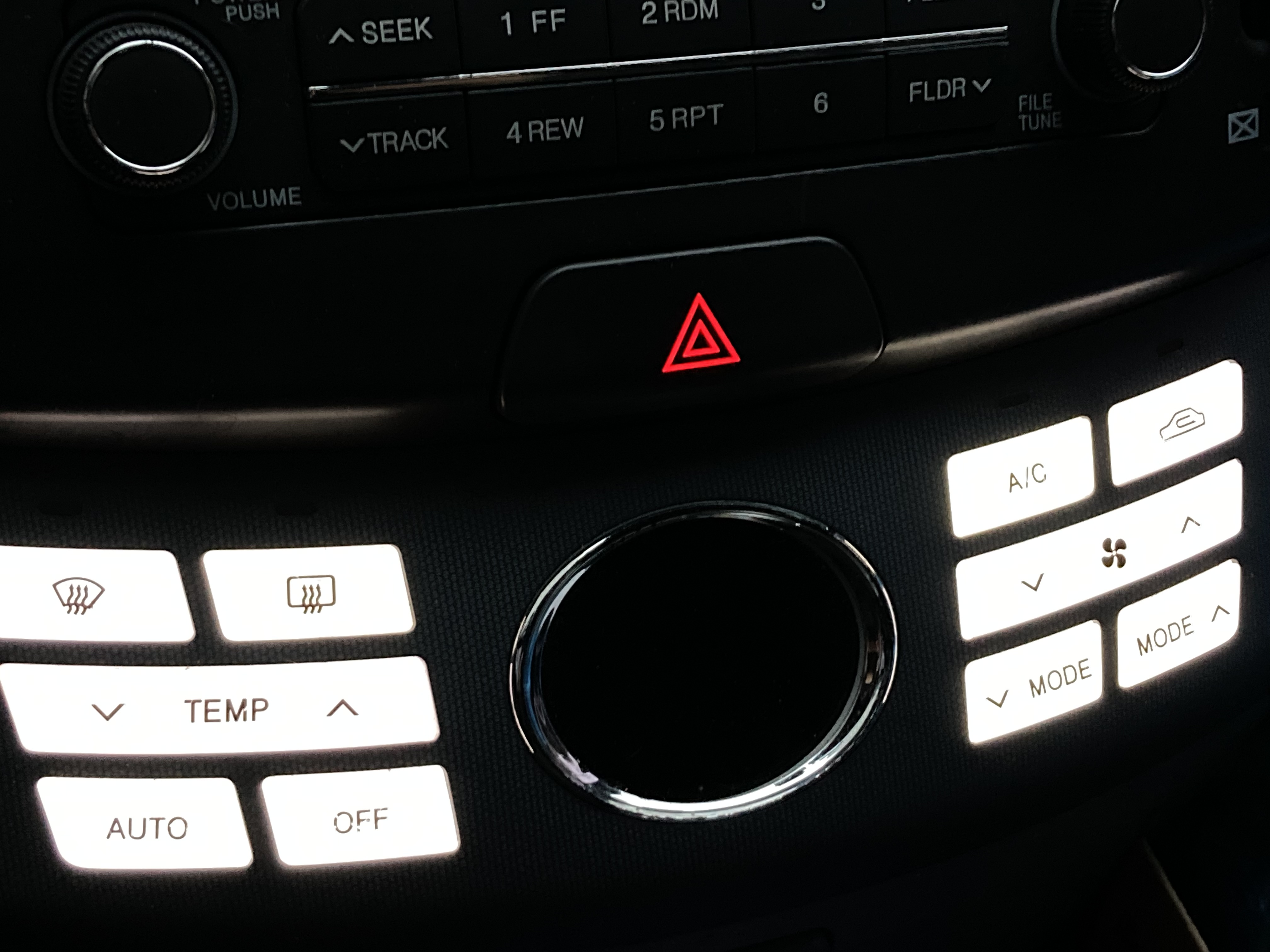

커넥터 교체 후 정상적으로 점등됩니다.

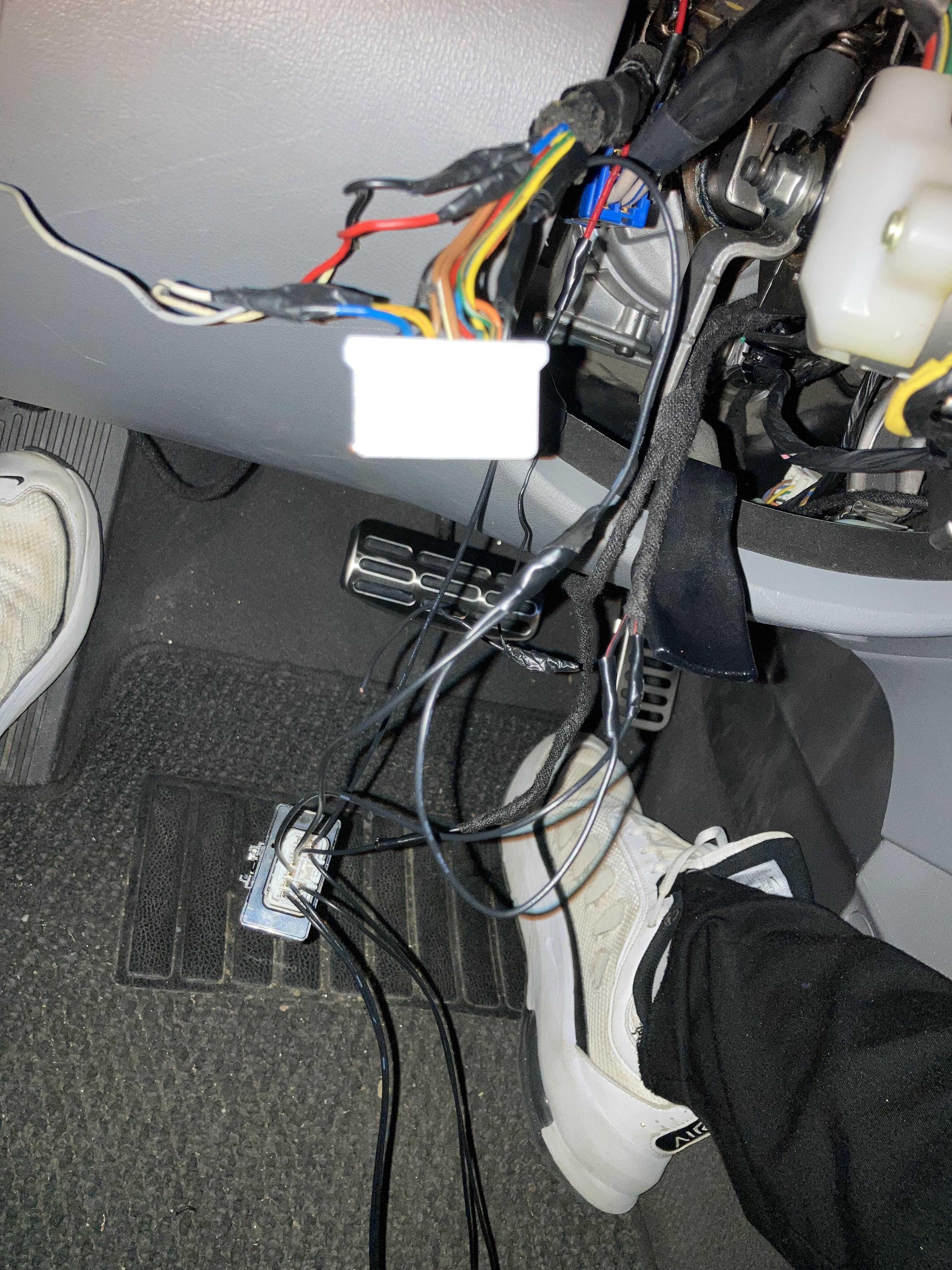

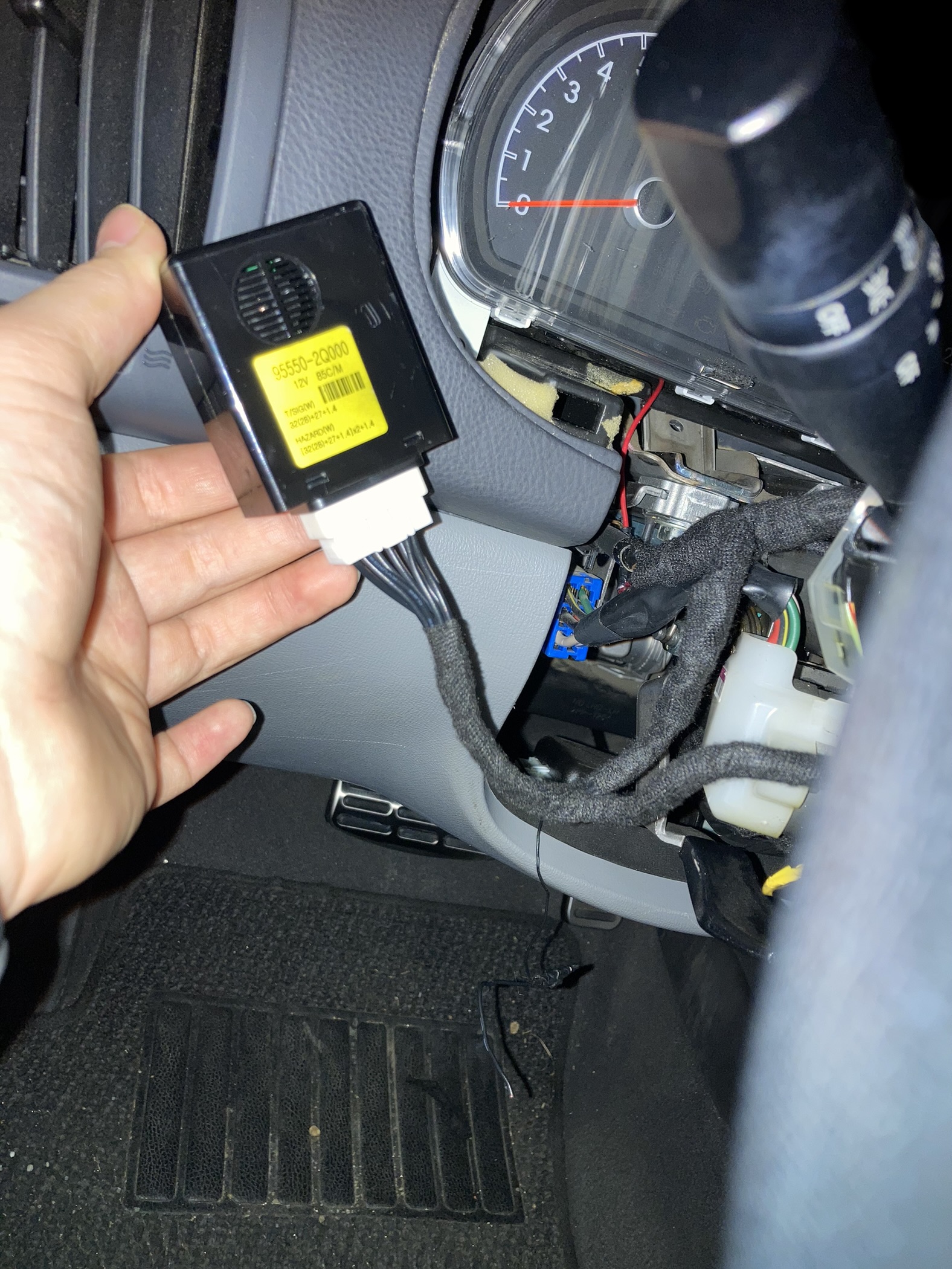

배선 상태가 엉망이었던 플래셔 모듈 커넥터도 함께 수리해주었습니다.
