아래 내용들을 읽고 따라하여 발생하는 책임은 당사자에게 있으며, 작성자 본인은 책임지지 않습니다.
옵션을 변경하더라도 모니터링은 옵션에 상관없이 가능하며, 또한 중앙제어 해제 전 운전모드 제한이 설정된 경우(냉방 또는 난방) 중앙제어를 해제하더라도 모드 제한이 유지됩니다. 이런 경우는 상위 제어기(DMS, 16실 제어기 등)를 통해 해제하여야 사용할 수 있습니다.
요새 중앙제어 해제 시즌이 올 때마다 블로그 투데이가 확 오르고 있네요.
아래 접은글은 인터넷에 퍼져 있는 중앙제어 뚫기에 관한 잘못된 정보에 대해 서술되어 있습니다. 더보기를 누르시면 확인 가능합니다.
- 무선리모컨을 사용하면 중앙제어에 상관없이 에어컨을 켤 수 있음
- 에어컨 조작 수단 순위는 중앙제어기(DMS, 터치중앙제어기 등) > 유선리모컨 > 무선리모컨 순입니다. 즉 중앙제어로 에어컨 사용에 제한이 걸리면 유선리모컨이든 무선리모컨이든 똑같이 사용할 수 없습니다.

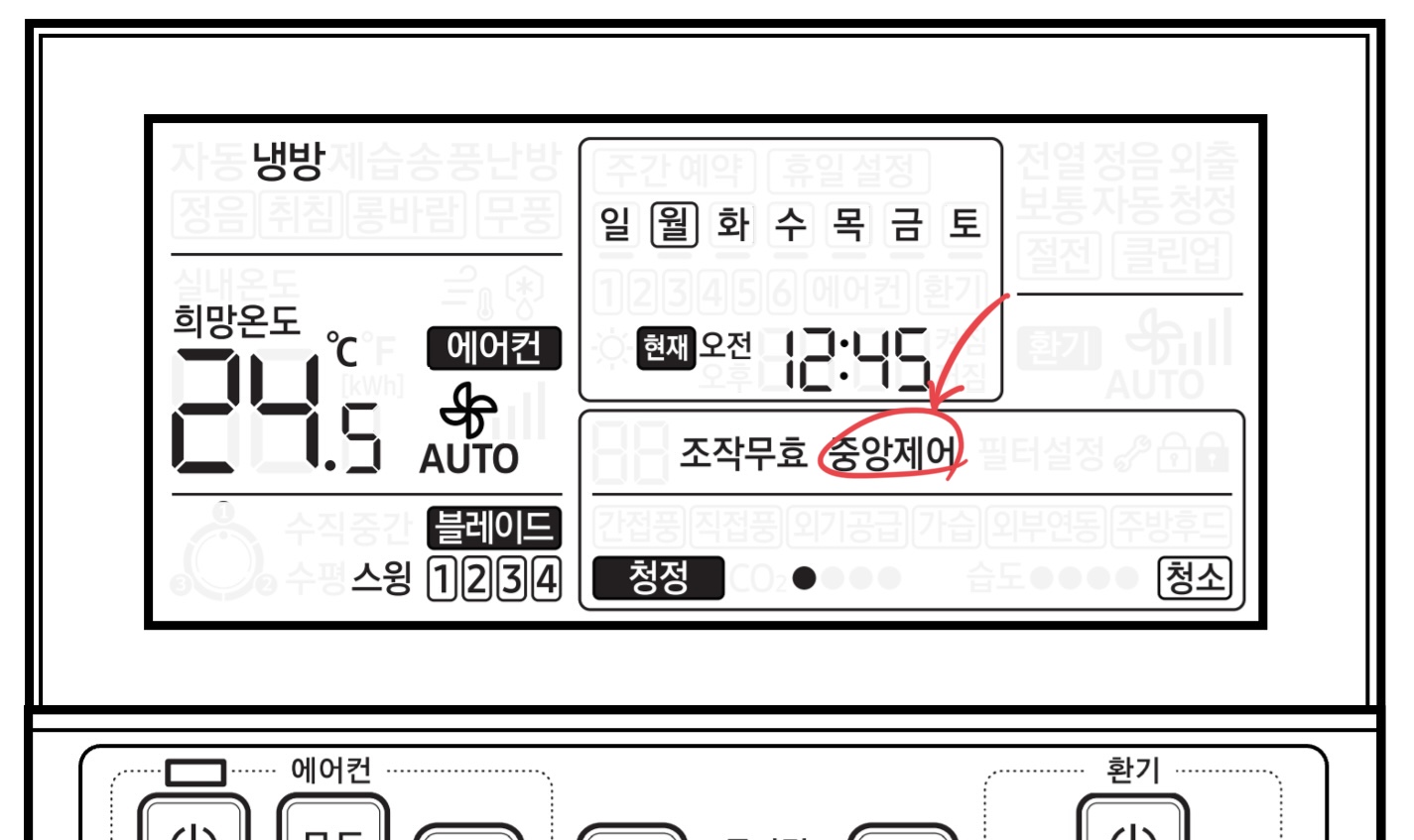

(리모컨 잠금 = 에어컨 무반응 / 모드 및 희망온도 제한 = 제한 범위에서 벗어난 경우 "띠리링" 소리)
만약 유선리모컨이 안 되는데 무선리모컨으로 작동이 된다면 유선리모컨 잠금 설정을 확인해보세요. 자물쇠 아이콘이 떠있다면 중앙제어가 아니라 사용자가 직접 리모컨을 잠근 것입니다.
- 유선리모컨을 초기화시키고 통신선을 합선하면 중앙제어가 씹힘
- 유선리모컨과 중앙제어는 아무런 관계가 없습니다. 죄 없는 유선리모컨을 괴롭히지 말아주세요.
통신선 합선은 실내기와 유선리모컨의 고장을 초래합니다.
- (AWR-WE10)실내온도 + 정음/취침(또는 블레이드) 버튼을 동시에 길게 누르면 개별제어 모드로 변경됨
- 해당 버튼 조합은 아무런 기능이 없습니다. (AWR-WE00 리모컨에서는 필터리셋으로 동작)
- 실내기의 F1, F2가 중앙제어 선이니 그것을 건드리면 중앙제어가 뚫림
- 반은 맞고 반은 틀립니다.
F1, F2는 실내기 - 실외기 간 통신 라인입니다. 여기에 중앙제어 신호도 같이 통신이 되는 원리입니다.
잘못 건드리면 같은 실외기에 연결된 다른 실내기들, 혹은 건물 내 에어컨 전체에 문제가 발생할 수 있습니다.
- 실내기를 뜯어보면 중앙제어 장치가 달려 있음. 그것을 제거하면 중앙제어가 뚫림
- 삼성전자 시스템에어컨은 싱글/멀티 모두 기본적으로 중앙제어 기능이 탑재되어 있습니다. 에어컨 내에 별도의 중앙제어기가 달려있는 것이 아닙니다.
단 LG전자의 경우 싱글형 에어컨은 중앙제어를 사용하려면 485 게이트웨이라는 것을 실외기에 설치합니다. 멀티형은 기본적으로 탑재된 것으로 알고 있습니다.
- 실내기 안쪽의 옵션 스위치를 조작하면 중앙제어가 무력화됨
- 이것도 반은 맞고 반은 틀립니다. Global 4Way 모델부터는 설치 옵션을 DIP 스위치가 아닌 리모컨으로 입력합니다. DIP 스위치로 설치 옵션을 입력하는 모델은 그릴을 열면 실내기 PCB 커버에 옵션 스위치 조작 방법이 나와 있습니다. 알맞게 조작 후 차단기를 내렸다 올려 시스템을 리셋시키면 변경된 옵션에 맞게 동작합니다.
삼성전자 인버터 에어컨은 ‘제품 옵션’을 입력해야 정상적으로 작동합니다. 입력한 옵션에 따라 똑같은 실내기일지라도 다르게 동작할 수 있습니다. (시스템에어컨 기준으로 제품마다 2~3가지 옵션코드가 있음. 기본, 저소음, 고성능)
시스템에어컨 Global 4Way 및 360 카세트부터는 리모컨으로 제품 옵션 뿐만 아니라 '설치 옵션'도 입력할 수 있게 되어 있습니다. 이 중에는 중앙제어 옵션도 포함이 되어 있습니다.

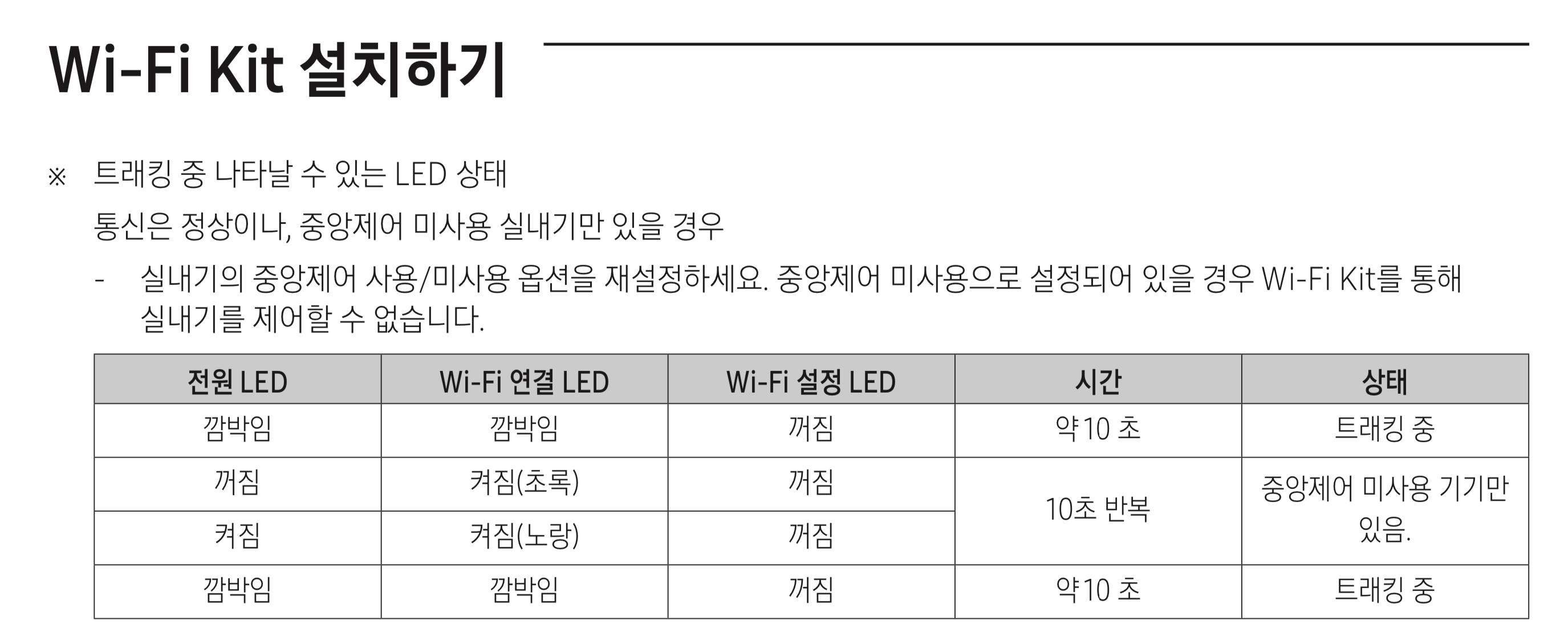

학교, 관공서와 같은 공공장소 및 아파트 입주 시 설치하는 멀티형(모델명 AM/AJ로 시작) 에어컨은 기본적으로 중앙제어 옵션이 활성화가 되어 있지만, 중소건물 등에 주로 사용되는 싱글형(모델명 AC로 시작) 에어컨은 기본적으로 중앙제어가 비활성화되어 있어 중앙제어기나 Wi-Fi Kit을 설치 및 사용하려면 옵션을 변경해주어야 합니다.
보통 중앙제어기 같은 경우는 사람 불러서 설치하는 경우가 많으니 크게 상관 없겠지만, Wi-Fi Kit은 자가로 설치하시는 분들도 많은데 고작 옵션 바꾸는 것 때문에 사람 부르고 출장비 내고.. 좀 아깝죠.
그리고 중앙제어는 효율적인 에어컨 사용량 관리를 위해 사용하게 되는데, 반대로 이 중앙제어 때문에 리모컨 조작이 차단되거나 원하는 희망온도로 설정이 안 되는 등 불편함을 호소하기도 합니다.
옵션 입력이 가능한 리모컨은 대표적으로 다음과 같습니다.
- 터치 유선리모컨 AWR-WG00N**
- 통합 유선리모컨 AWR-WE10 / WE10N / WE11N / WE12N / WE13N**
- LCD가 있는 정품 무선리모컨 (AR-DH00 / AR-EH00 / AR-EH03** / AR-KH00 / AR-KH03** 등)

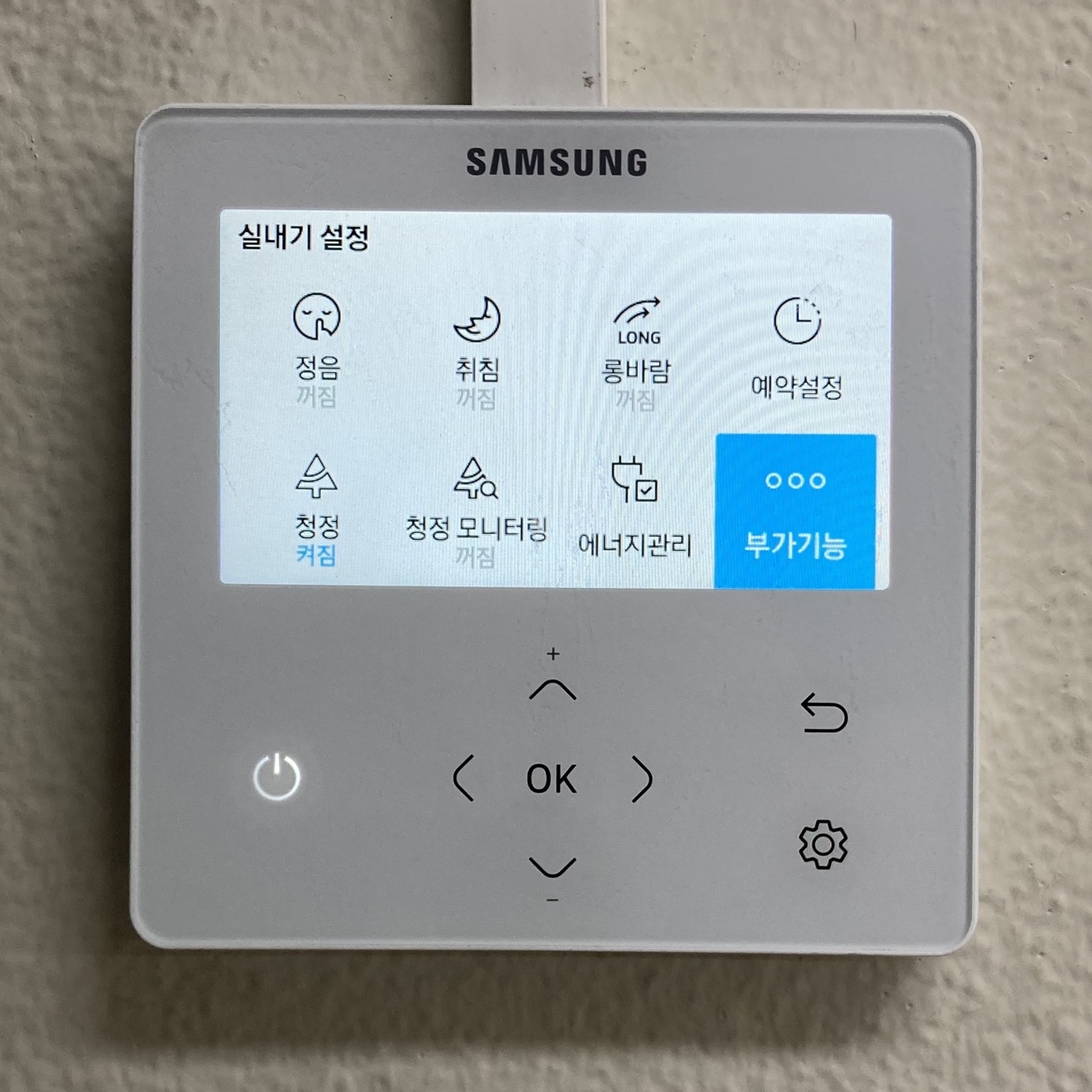

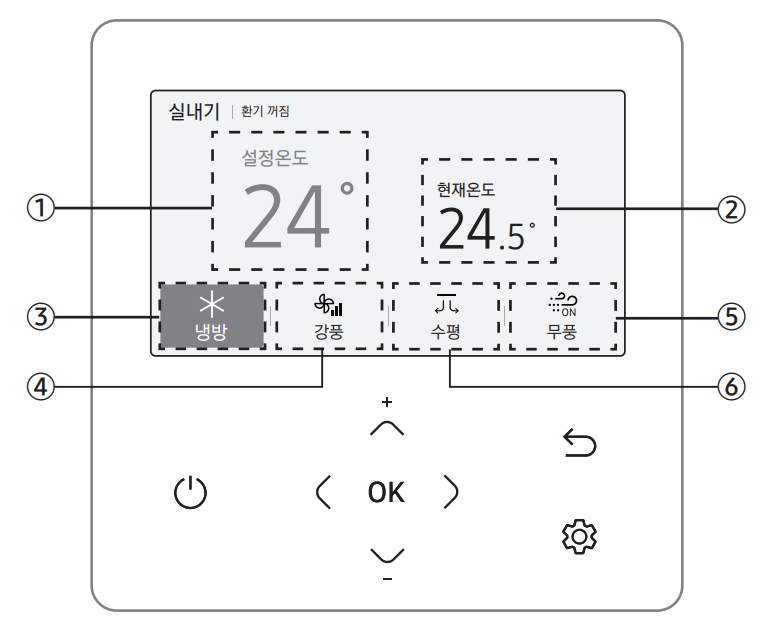

터치 유선리모컨으로 중앙제어 옵션 설정하기
대상 모델: AWR-WG00N, AWR-WG00NPP
컬러 LCD 리모컨이어서 그런지 확실히 기존 리모컨들보다는 설정이 훨씬 편리합니다.

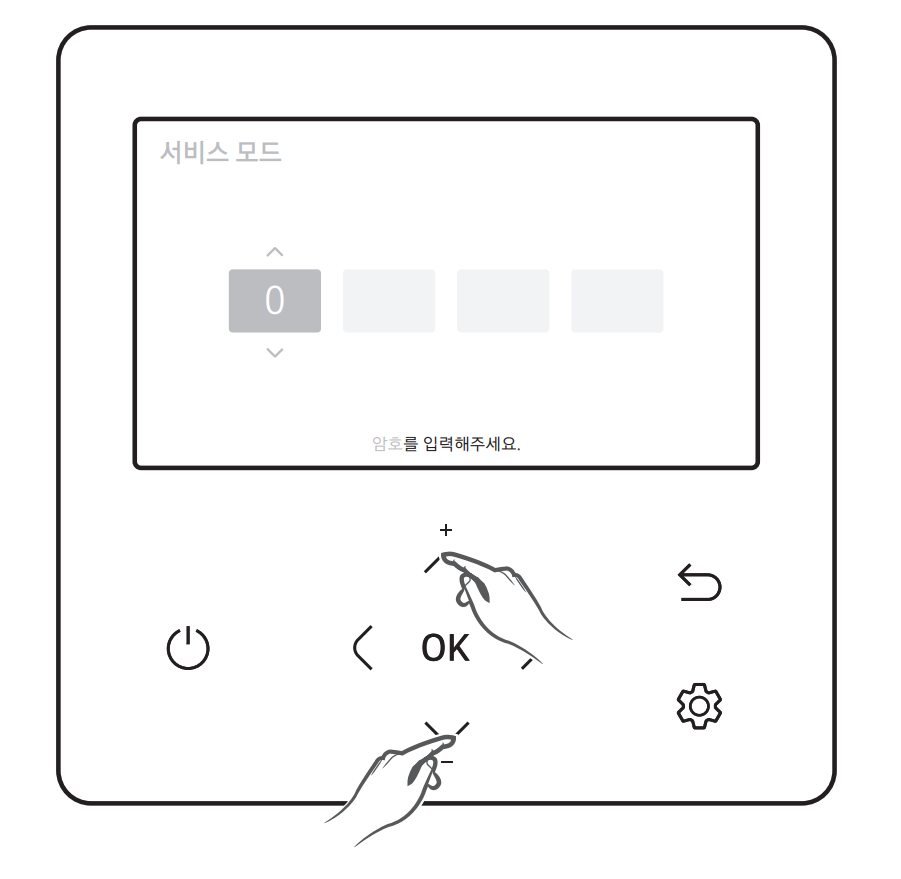

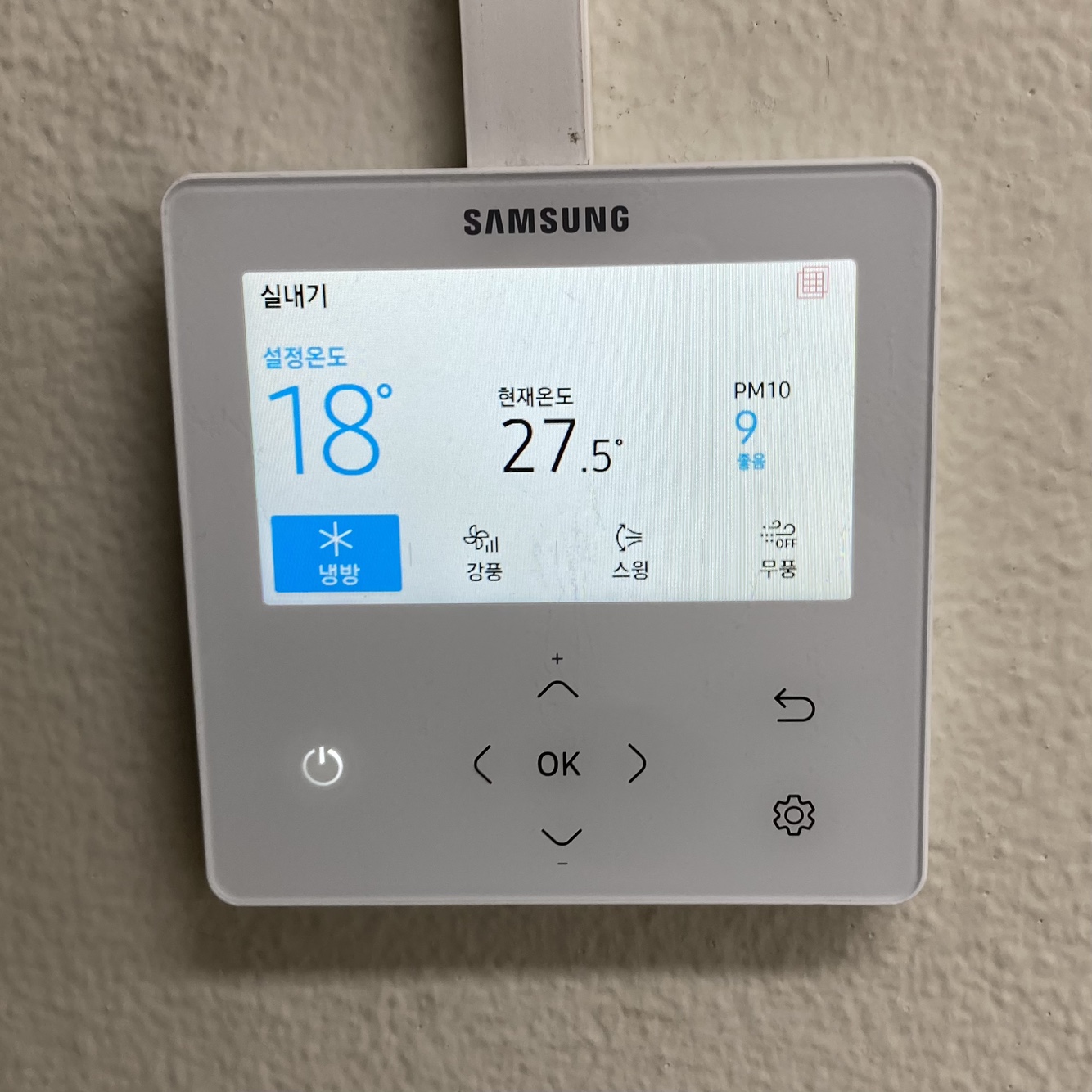

① 메인 화면에서 상/하 버튼을 동시에 3초 이상 길게 눌러주세요. 만약 대기 모드인 경우 아무 버튼이나 눌러 리모컨을 깨우고 진행해주세요.

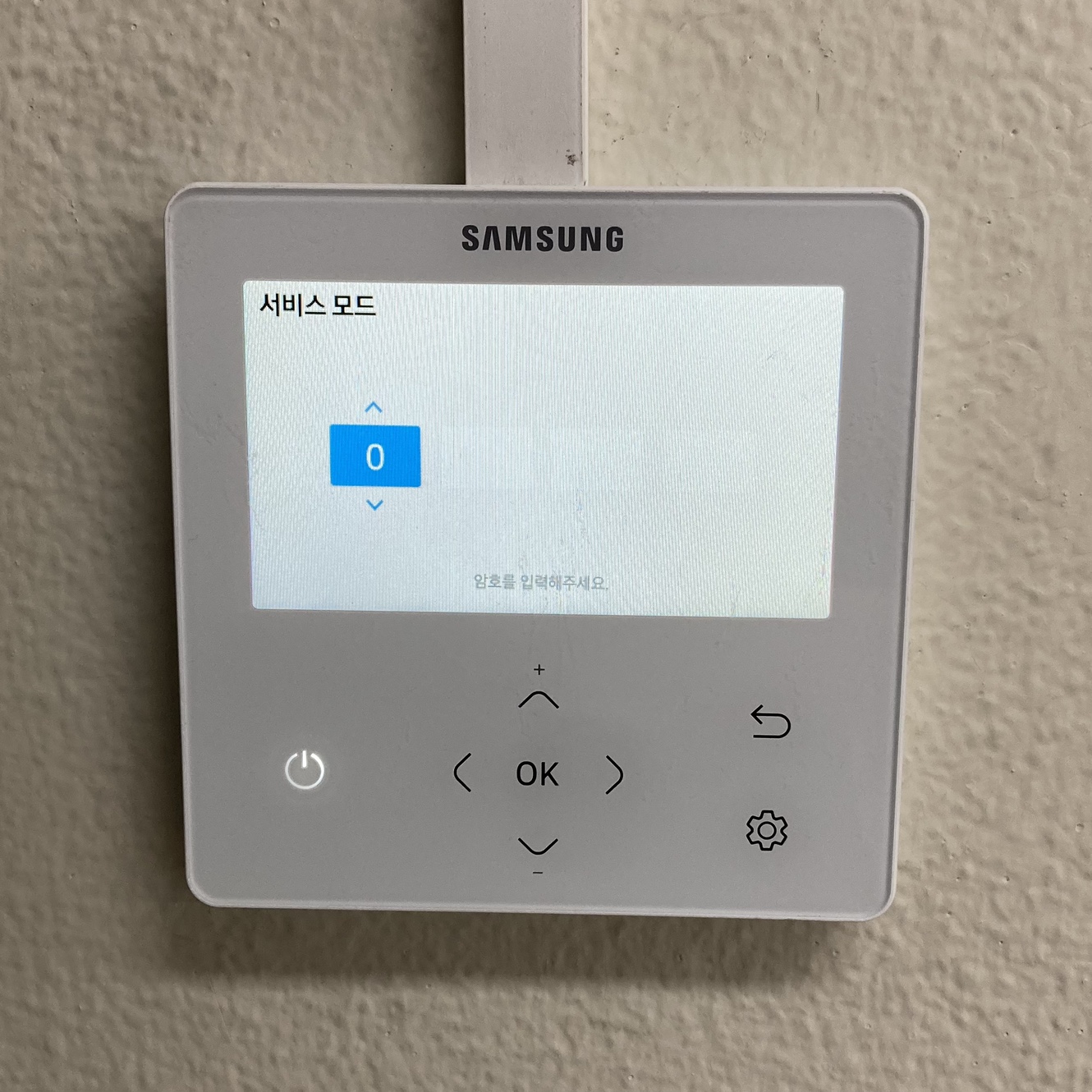

② 서비스 모드 암호 입력 후 OK 버튼을 눌러주세요. 암호는 설치 안내서에 기재되어 있습니다.

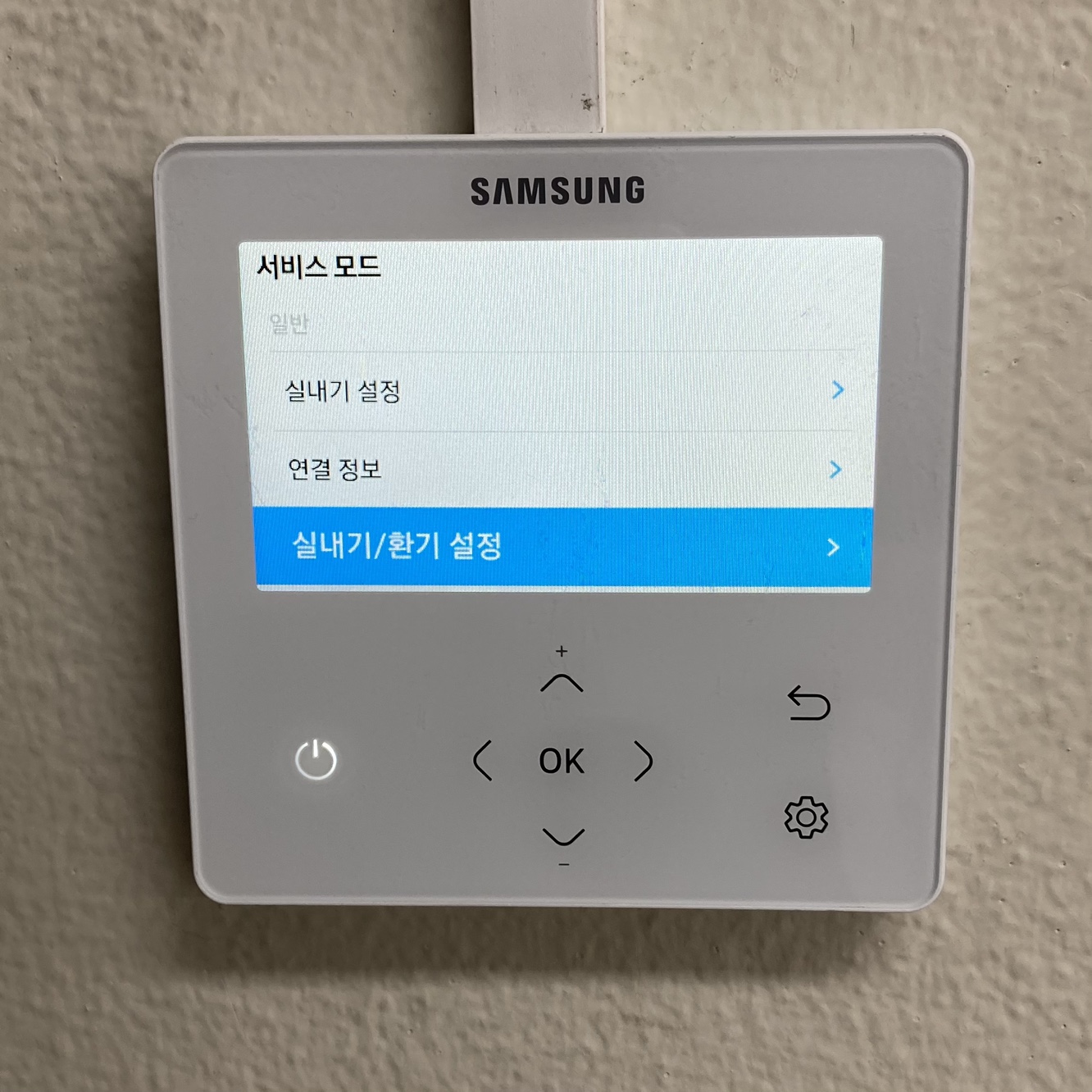

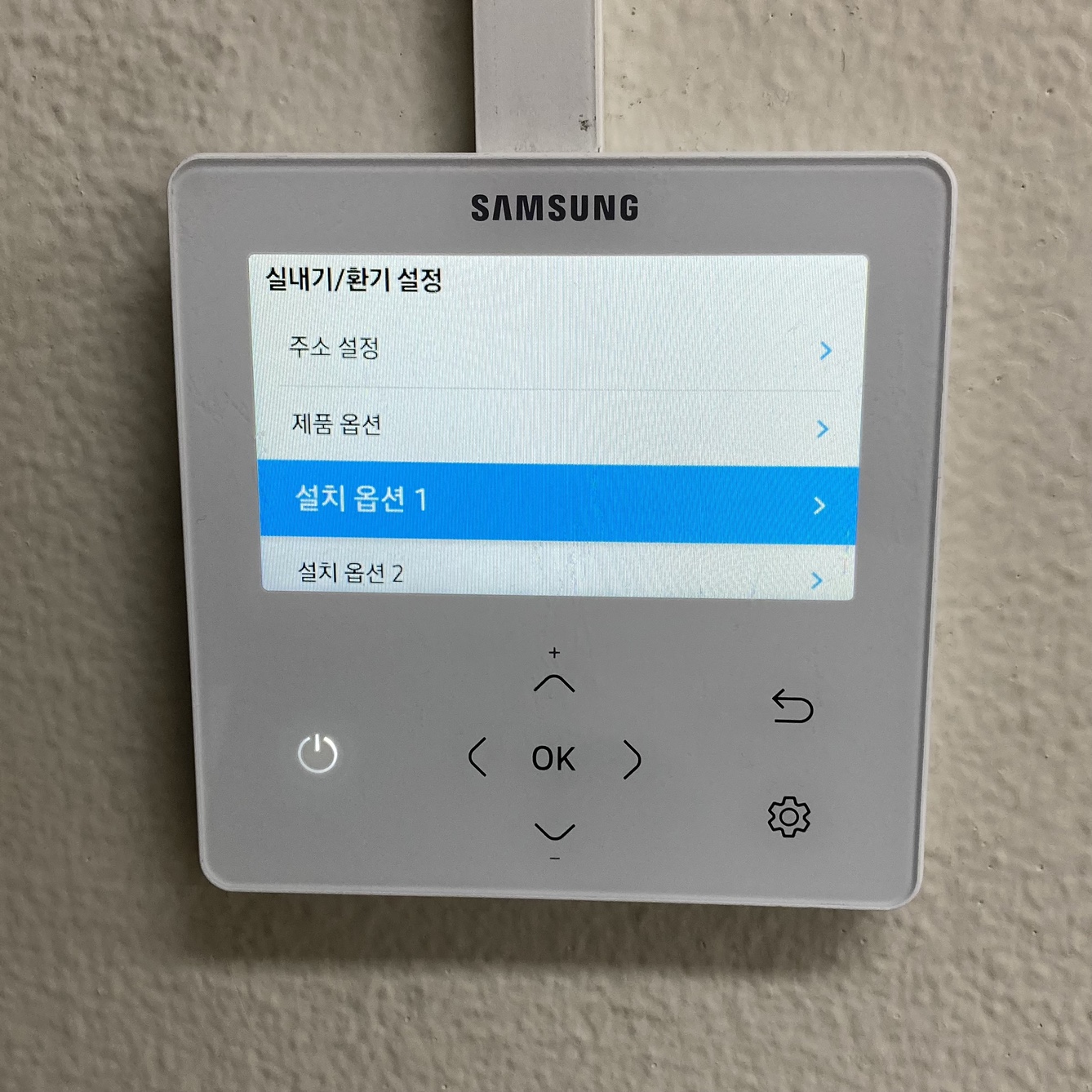

③ 실내기/환기 설정 - 설치 옵션 1 순으로 들어가주세요.

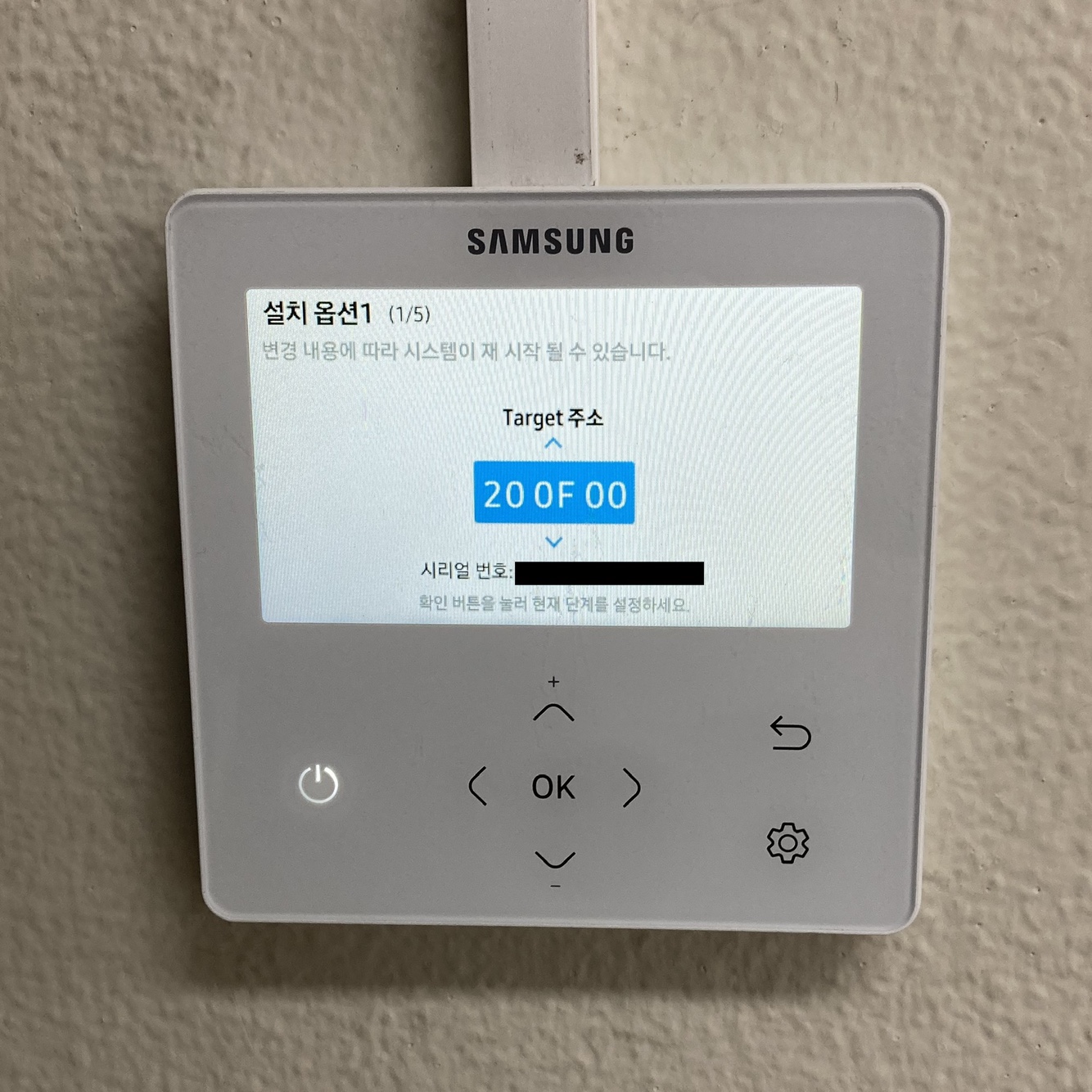

④ 옵션을 설정할 실내기 주소를 선택합니다. 리모컨에 실내기가 두 대 이상 연결되어 있다면 위/아래 방향키로 실내기를 선택할 수 있습니다. 확인을 누르면 다음으로 넘어갑니다.

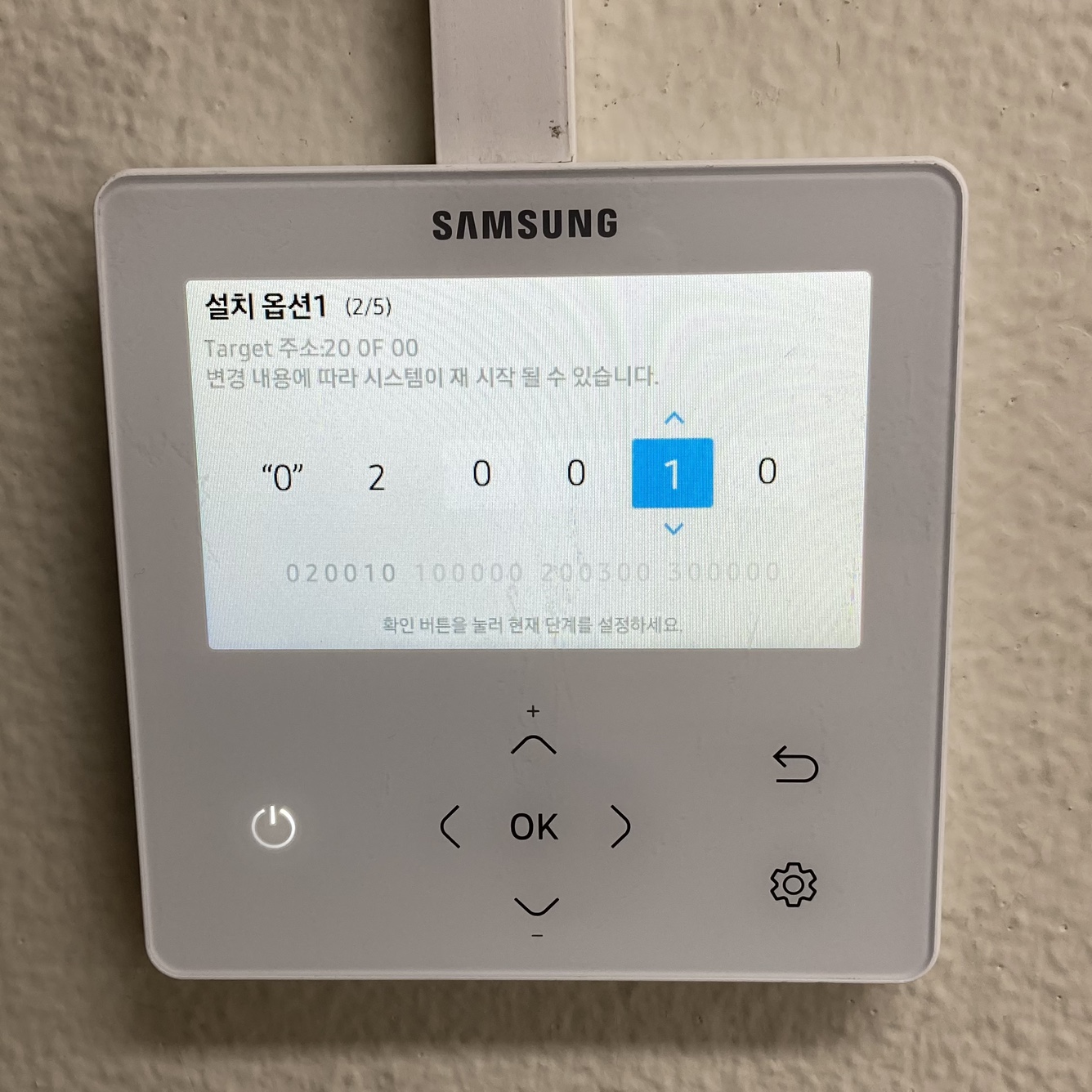

⑤ 5번째 자리가 중앙제어 옵션입니다. 0은 미사용, 1은 사용입니다.

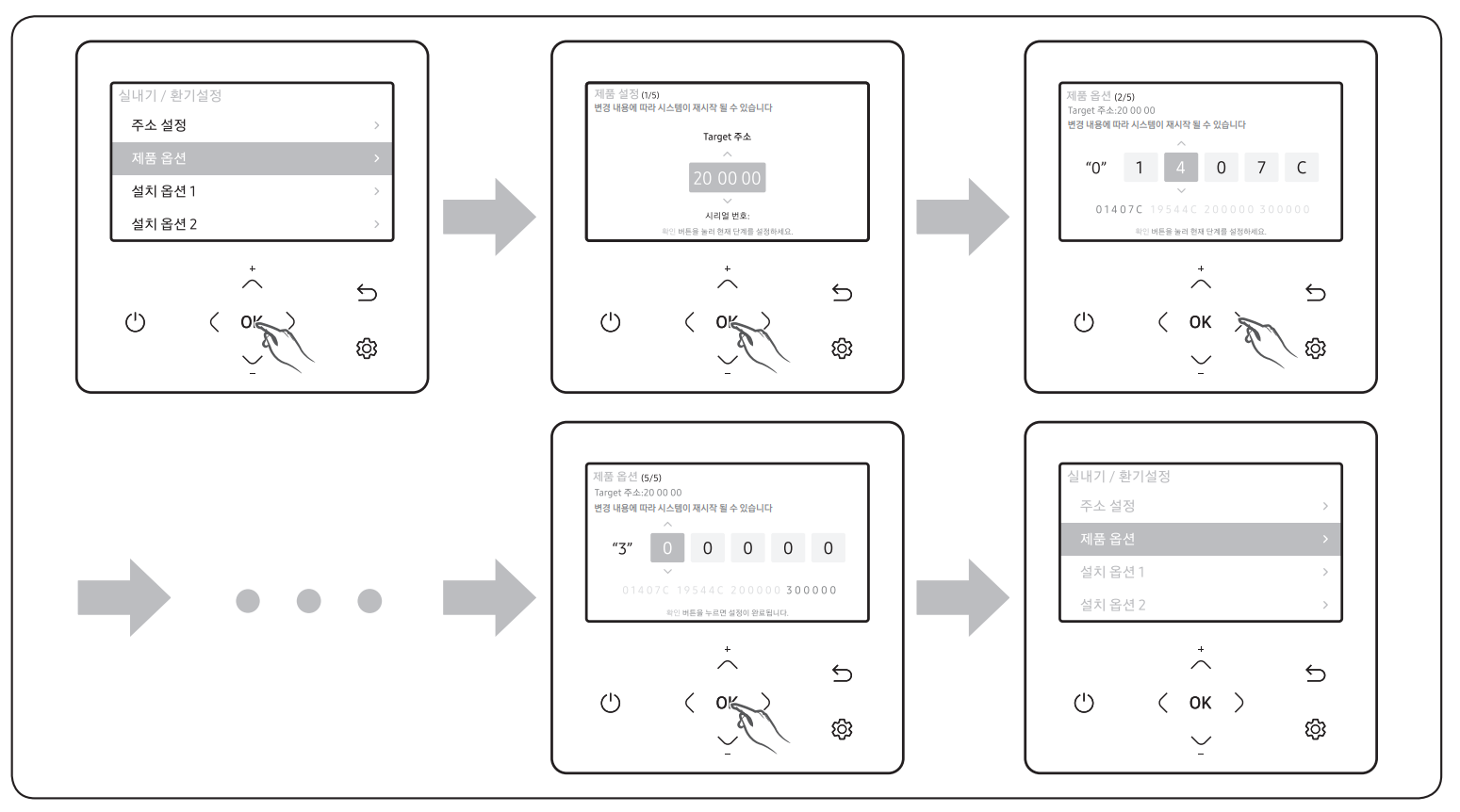

아래 그림은 제품 용량 옵션 입력 과정입니다. 6자리씩 입력하며, OK 버튼을 눌러 다음 페이지로 넘어갈 수 있습니다. 3페이지에서 OK를 누르면 설정이 저장됩니다.
설정 저장 후 일정 시간(보통 몇 초 이내)이 자나면 “띵” 소리와 함께 리모컨과 실내기 전원이 리셋됩니다.
이 때 리모컨도 함께 리셋됩니다. Tracking이 완료될 때까지 조금만 기다려주세요.

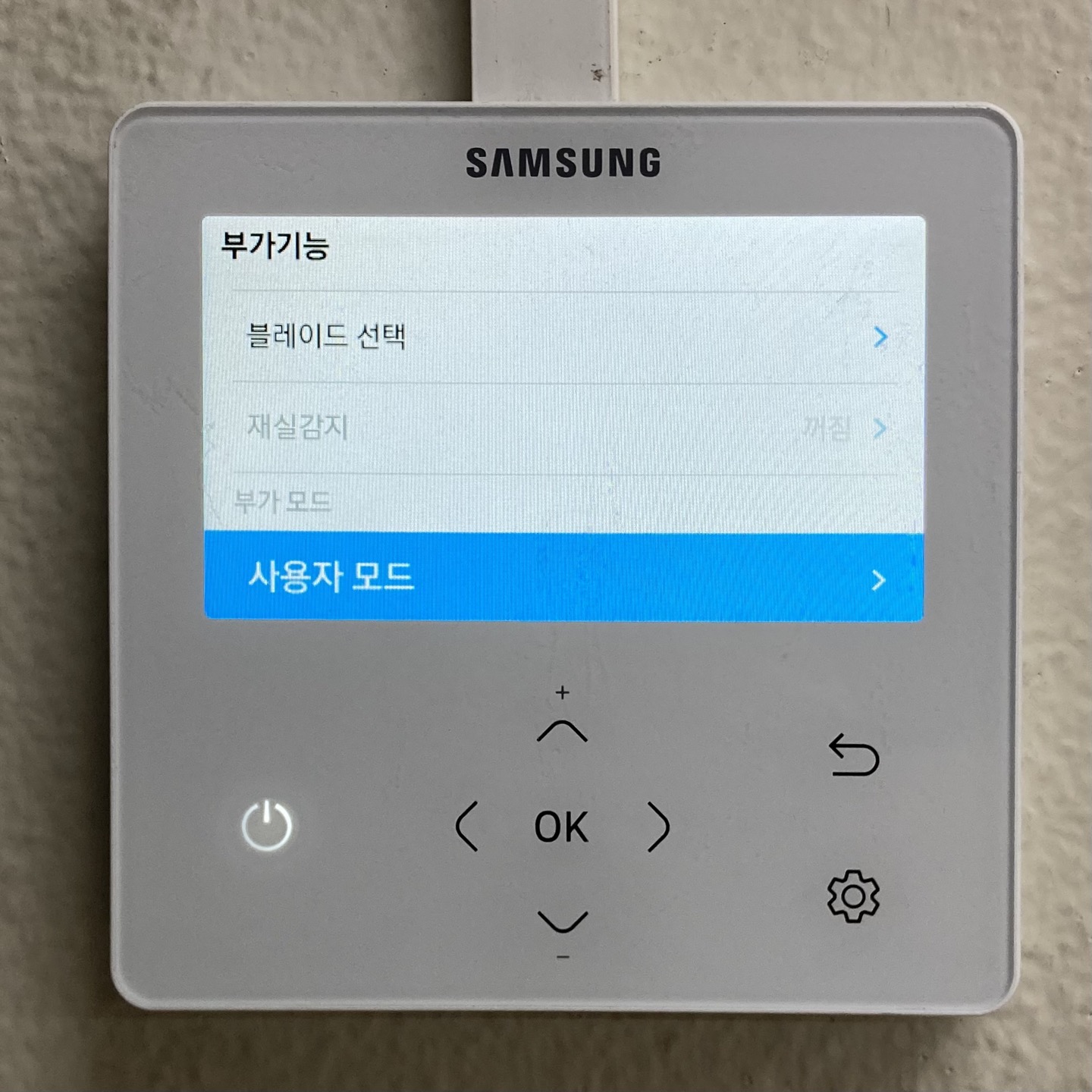

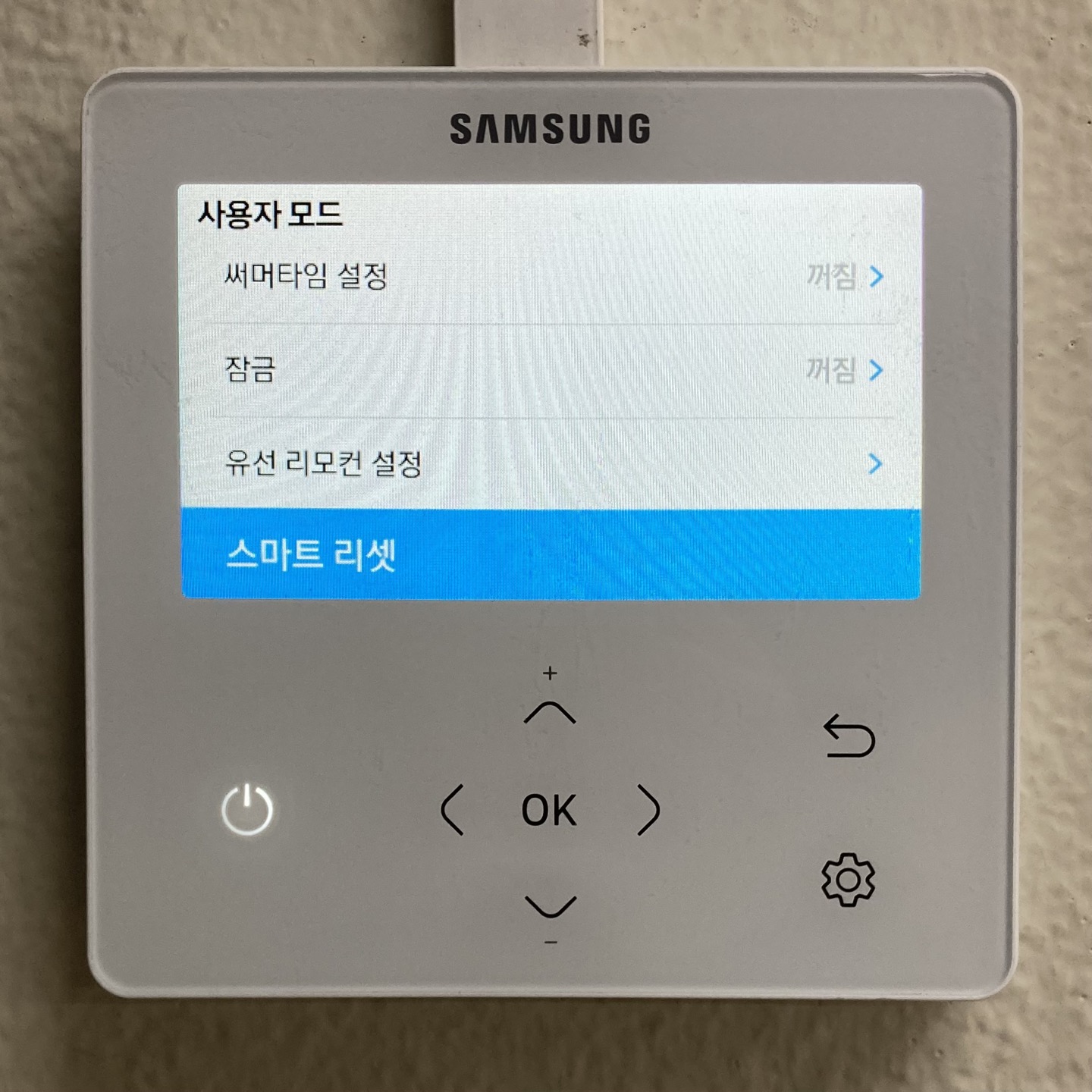

⑥ 리모컨의 설정 - 부가기능 - 사용자 모드 - 스마트 리셋 선택해주세요. 에어컨이 리셋됩니다.

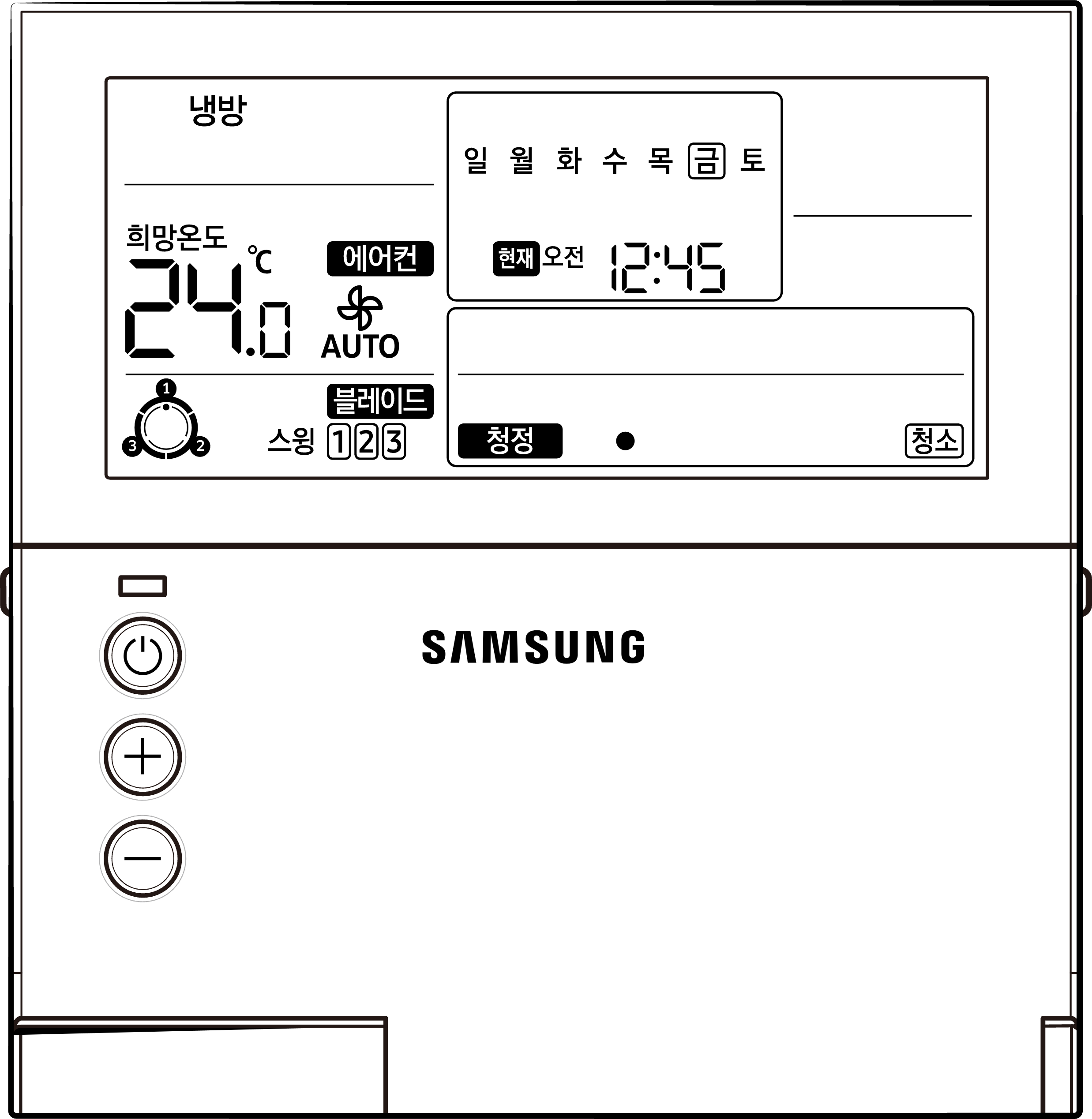

통합 유선리모컨으로 중앙제어 옵션 변경하기
대상 모델: AWR-WE10, AWR-WE10N, AWR-WE11N, AWR-WE12N, AWR-WE13N, AWR-WE13NPP

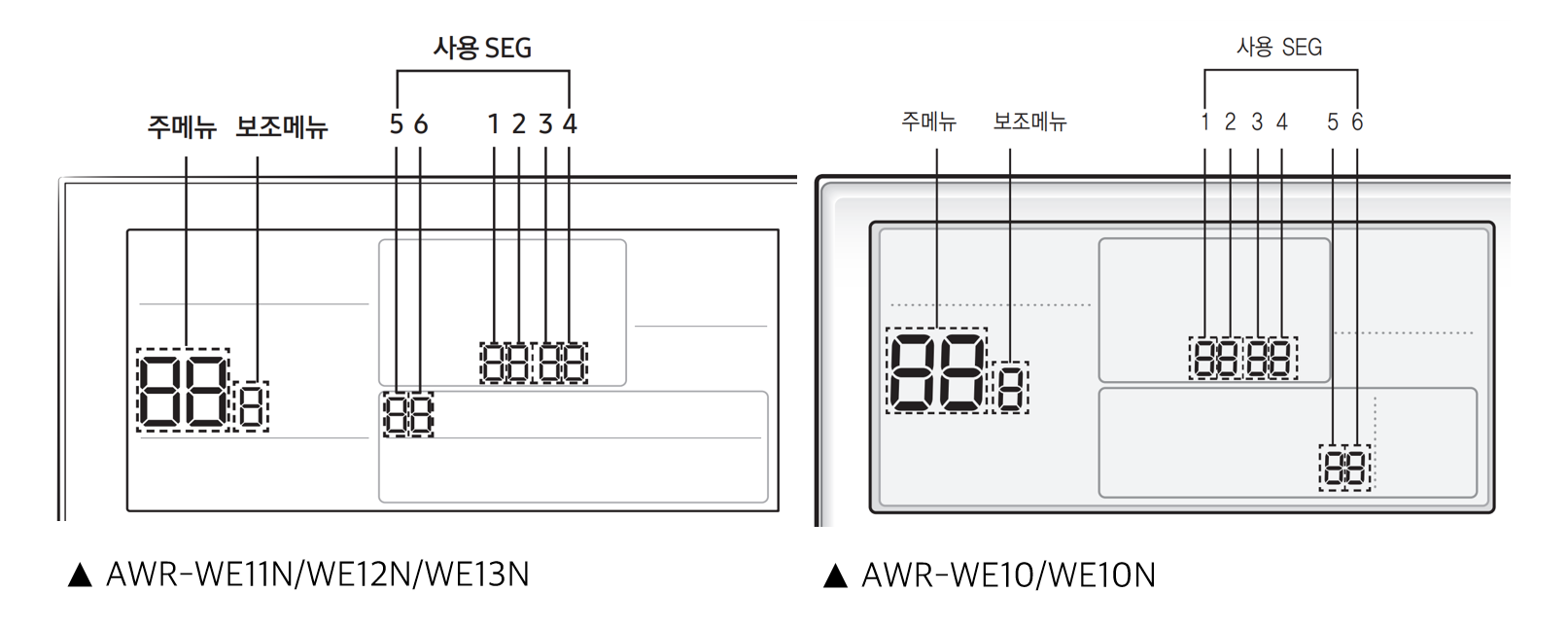

작업을 시작하기 앞서, 각 SEG 자리의 의미를 알고 작업하시면 내용을 이해하는 데에 큰 도움이 됩니다.

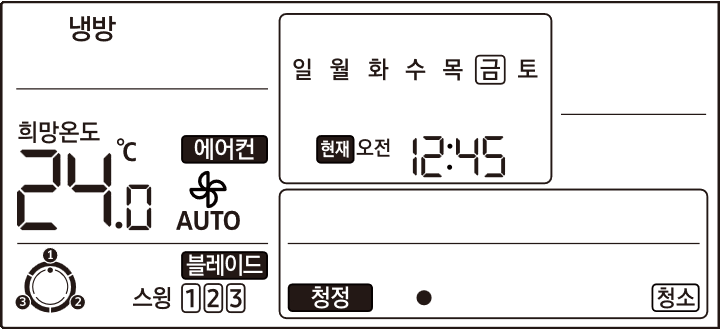

① 서비스 모드에 진입합니다.

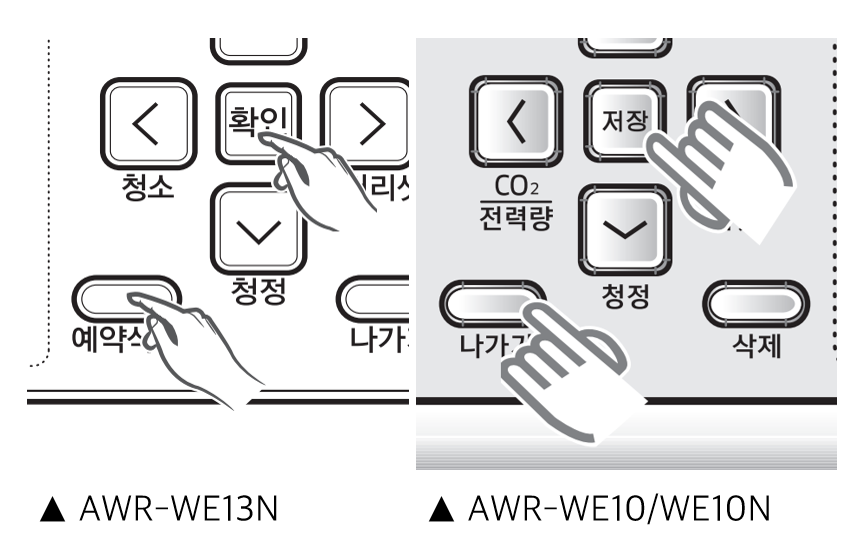

AWR-WE10/WE10N은 [나가기 + 저장] 을 3초 이상 길게,
AWR-WE11N/WE12N/WE13N은 [예약삭제 + 확인] 을 3초 이상 길게 눌러줍니다.

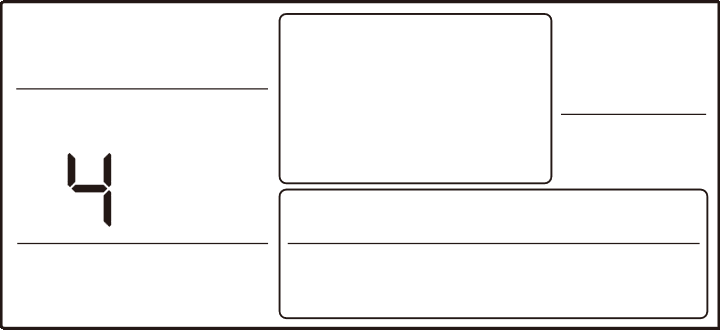

서비스 모드에 진입하면 온도 표시부에 주메뉴 번호가 깜빡거립니다.
② 위/아래 방향키를 이용하여 주 메뉴를 4번으로 설정하고, 오른쪽 방향키를 눌러 다음으로 넘어갑니다.
이 때, 신통신 리모컨에서는 주소를 묻는 화면이 나타납니다.
리모컨에 실내기가 두 대 이상 연결된 경우 위/아래 방향키를 눌러 실내기를 선택할 수 있습니다.
오른쪽 방향키를 한 번 더 눌러 넘어갑니다.

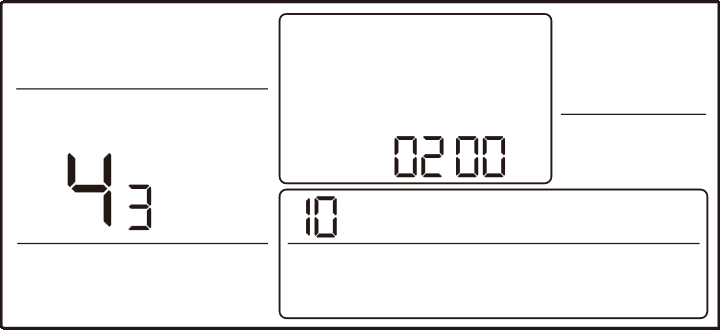

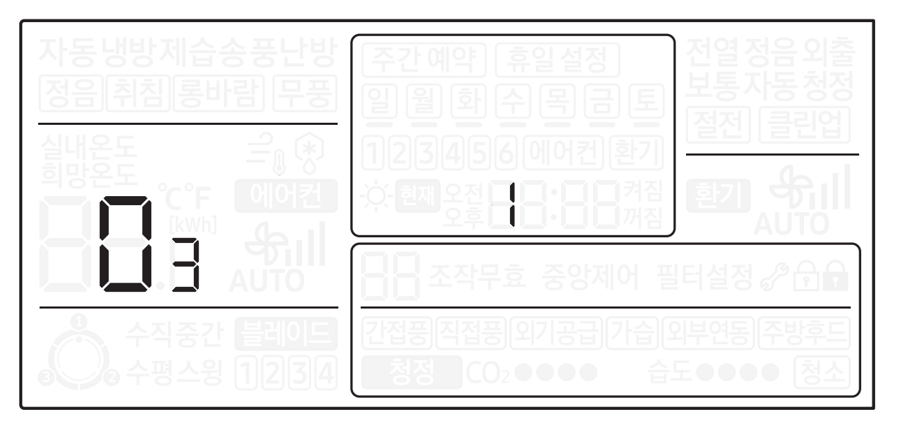

③ 보조 메뉴를 3으로 설정하고, 오른쪽 방향키를 누르면 설치 옵션 코드가 나타납니다.
만약 NONE이 뜬다면 해당 실내기는 리모컨을 통한 옵션 입력이 불가능합니다.
중앙제어 옵션은 SEG5입니다. 위 이미지에서 점멸하는 숫자가 중앙제어 옵션입니다.
④ 위/아래 방향키로 값을 변경합니다. 0은 미사용, 1은 사용입니다.
원하는 값으로 변경 후, [저장] 또는 [확인] 버튼을 눌러줍니다.

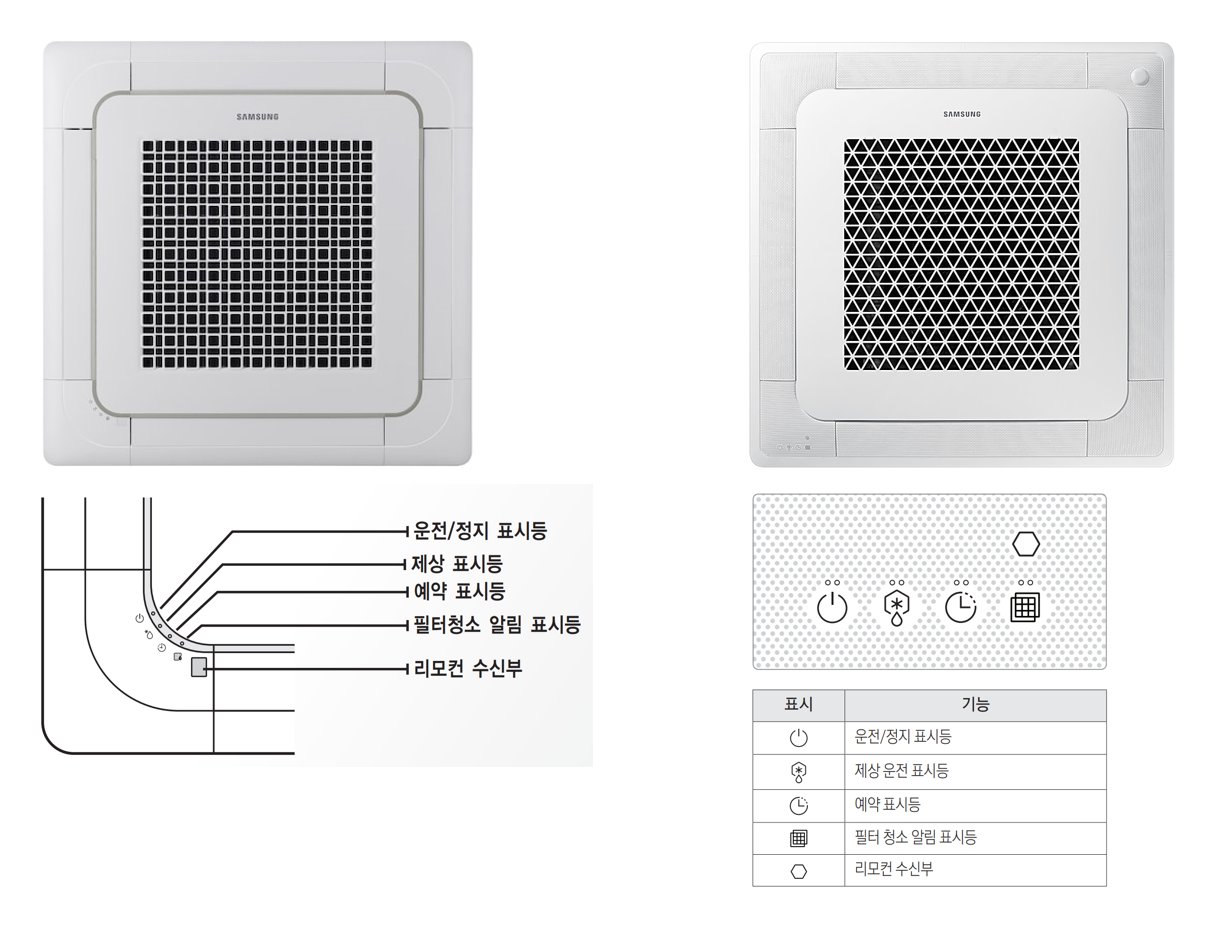

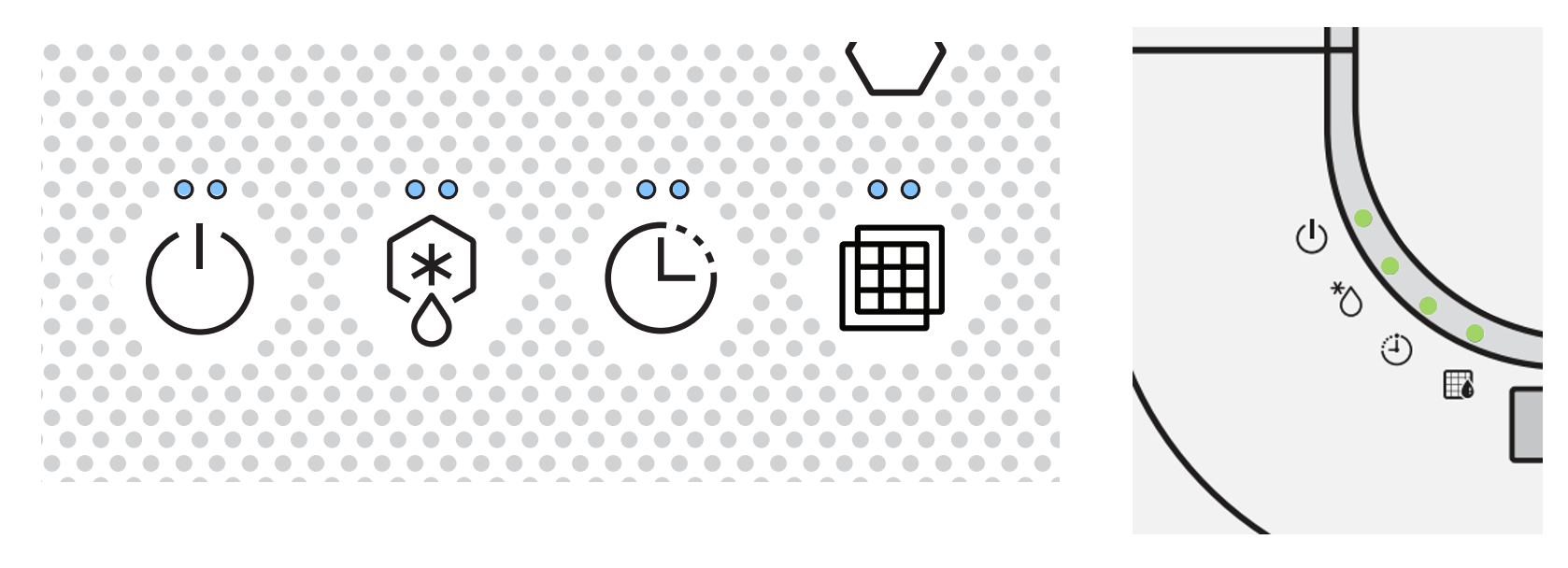

구통신: 설정 저장 후 “디리리링” 에러음과 함께 실내기의 모든 표시등이 3~5회 정도 점멸하다가 “띵” 소리 나며 복구됩니다.
신통신: 설정 저장 후 일정 시간(보통 몇 초 이내)이 지나면 “띵” 소리와 함께 리모컨과 실내기 전원이 리셋됩니다.
※ 옵션 변경 후 시스템 리셋이 필요합니다. 서비스 모드에서 다음과 같이 설정 후, [확인] 버튼을 눌러주세요.
구통신 실내기는 에어컨 차단기를 내렸다가 전원이 완전히 나가면 다시 올려주세요.
무선 리모컨으로 중앙제어 옵션 변경하기

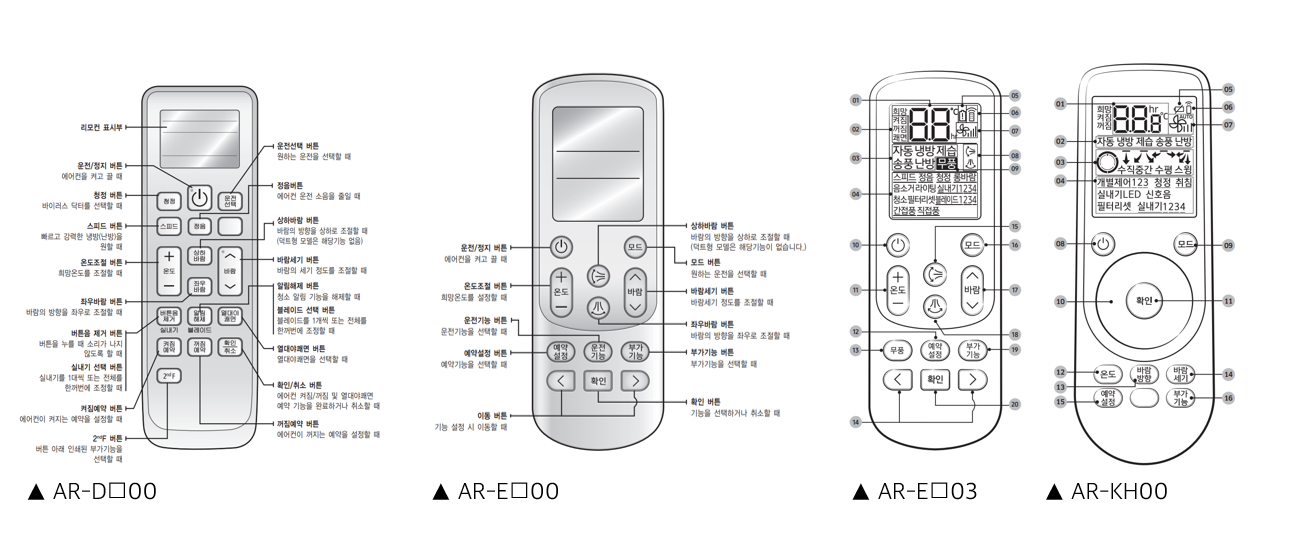

대상 모델: AR-DC00, AR-DH00, AR-EC00, AR-EH00, AR-EC01, AR-EH01, AR-EC02, AR-EH02, AR-EC03, AR-EC03PP, AR-EH03, AR-EH03PP, AR-EH04, AR-EH04PP, AR-EC05, AR-EC05PP, AR-EH05, AR-EH05PP, AR-KH00, AR-KH03, AR-KH03PP, AR-KH05, AR-KH05PP 등
무선 리모컨으로 옵션 입력 시, 설치 옵션 입력 기능을 지원하지 않는 실내기에 입력하면 용량 옵션이 날아가며 옵션 에러가 발생할 수 있습니다. 유선 리모컨이 있을 경우 가급적이면 유선 리모컨을 통한 입력을 추천드립니다.

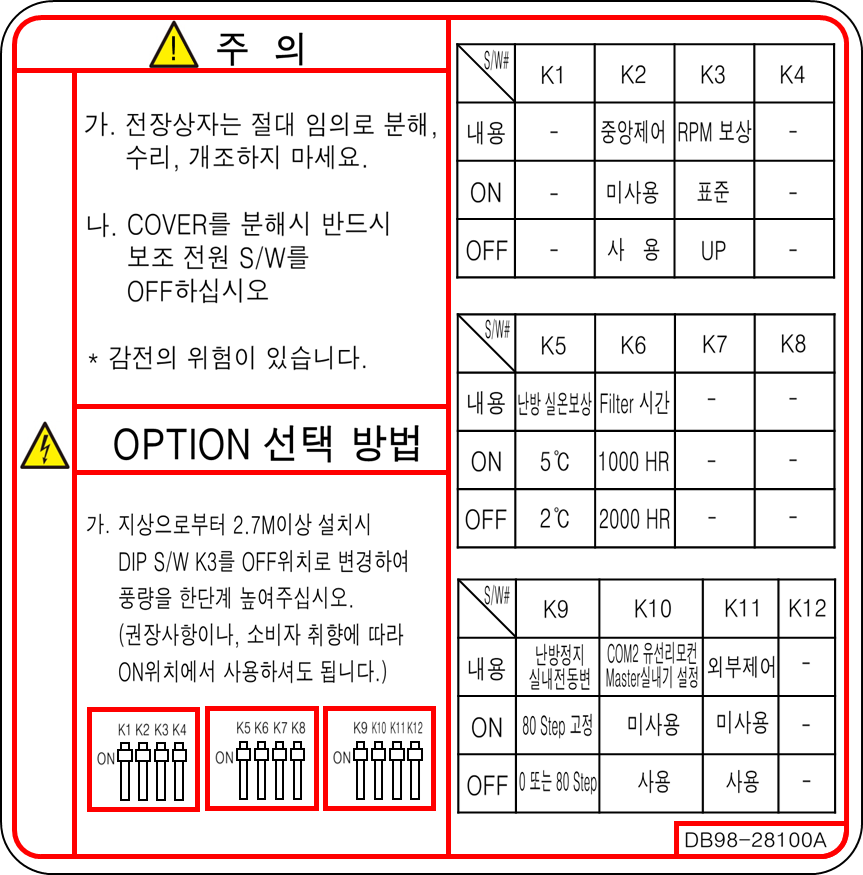

에어컨 그릴을 열었을 때 PCB 커버에 DIP스위치를 통한 OPTION 선택 방법에 대한 안내가 있다면 리모컨 입력을 시도하지 마시고, 차단기를 내리고 커버를 열어 DIP스위치를 조작하십시오.
삼성전자 시스템에어컨은 무선리모컨으로 옵션 입력 시 '특정 옵션만 변경'이라는 기능을 지원합니다.
0d 계열 옵션이 바로 그것인데요, 특정 옵션의 특정 SEG 한 자리만 원하는 값으로 변경할 수 있습니다.
0 - d - (변경할 옵션 계열) - (변경할 옵션 SEG 십의 자리) - (변경할 옵션 SEG 일의 자리) - (변경할 옵션값) 구조로 총 6자리이며, 실내기 개별제어 옵션은 02 계열 옵션 SEG05이므로 0d205x 형식으로 입력합니다. (x = 0 또는 1)
① 리모컨의 건전지를 한 개 분리하고 아무 버튼이나 눌러 완전 방전시키거나 화면이 완전 꺼질 때까지 기다려주세요.
② 온도 +/- 버튼을 동시에 누르고 있는 상태에서 건전지를 다시 삽입합니다. 360 카세트 전용 AR-KH00/03/05 리모컨은 온도 + 예약설정 버튼을 동시에 눌러주세요.

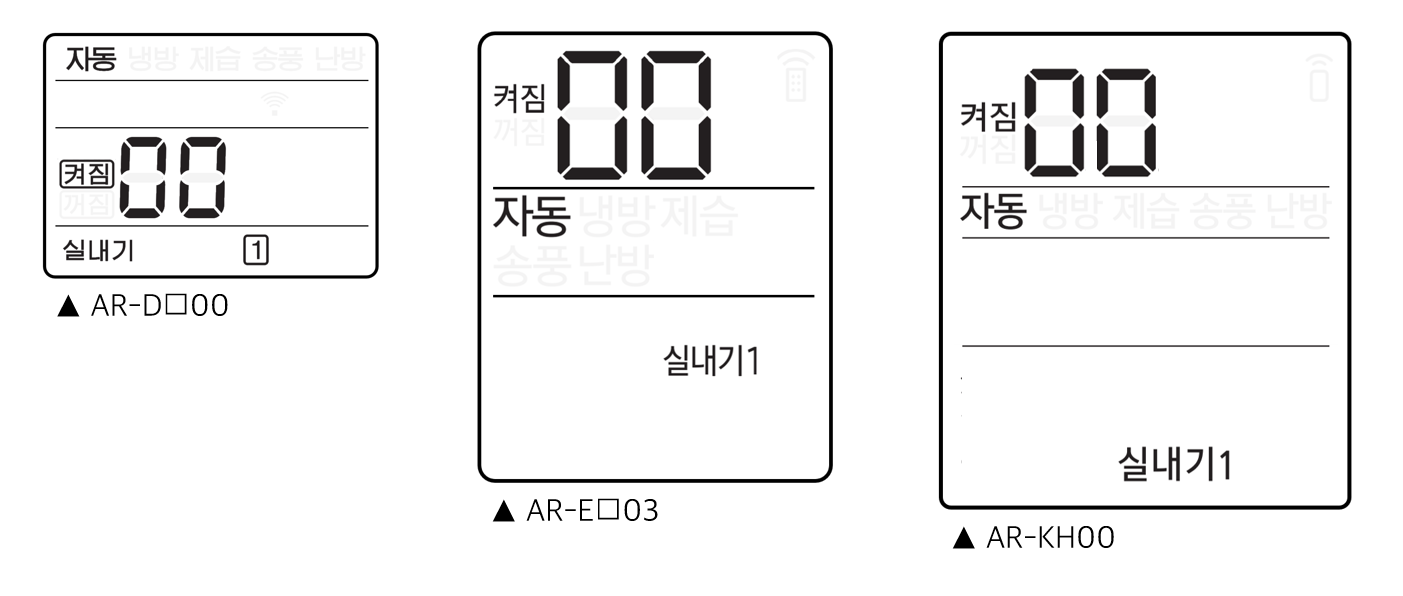

④ 리모컨 화면에 다음과 같이 떴다면 계속 진행해주세요, 그렇지 않다면 1번부터 다시 진행해주세요.
바람세기 △를 누르면 두 번째 자리 숫자가, 바람세기 ▽를 누르면 첫 번째 자리 숫자가 1씩 올라갑니다.
AR-KH00의 경우, 다이얼을 시계 방향으로 돌리면 두 번째 자리 숫자가, 반시계방향으로 돌리면 첫 번째 자리 숫자가 1씩 올라갑니다.
모드 버튼을 누르면 [켜짐] 자동 → 냉방 → 제습 → 송풍 → 난방 → [꺼짐] 자동 → 냉방 → 제습 → 송풍 → 난방 순서로 바뀝니다.

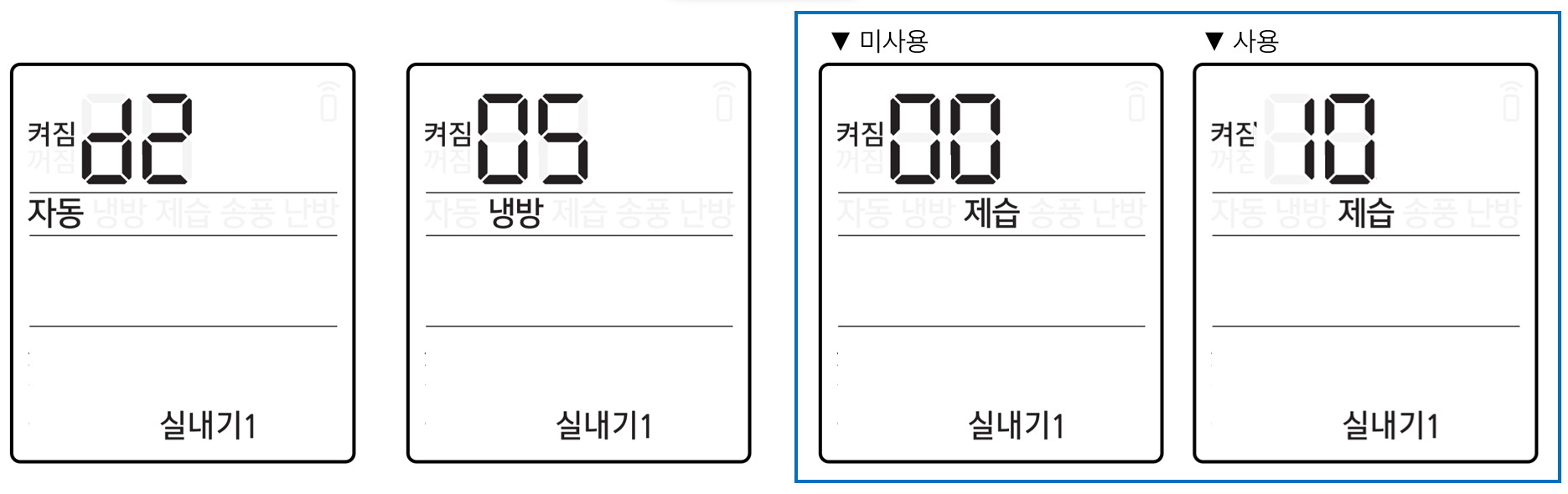

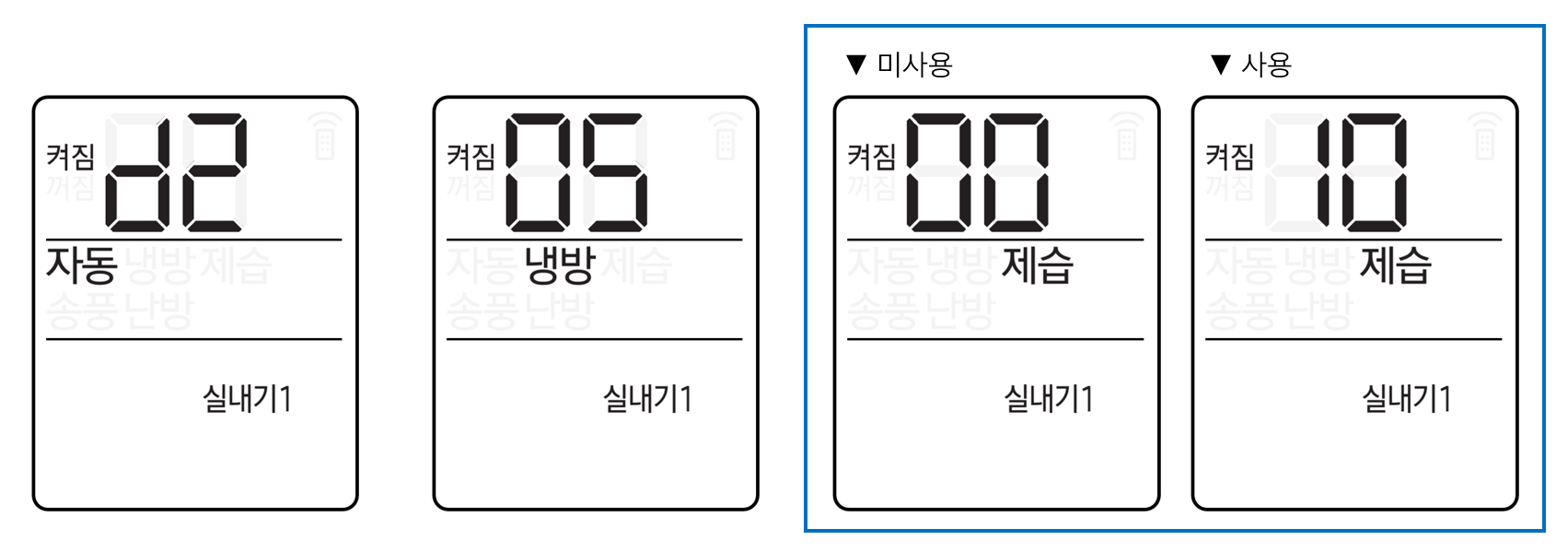

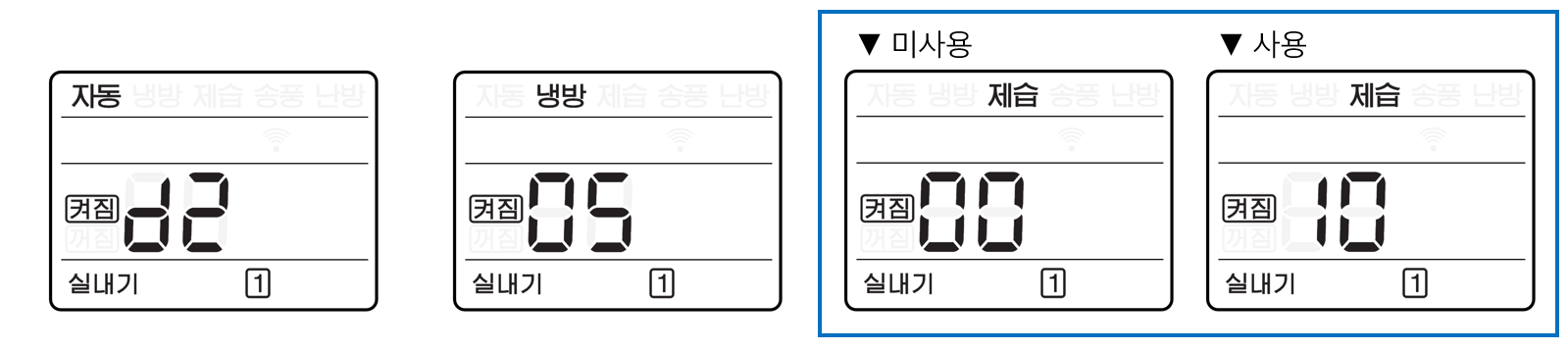

⑤ 아래와 같이 설정하시고, 전원 버튼을 2~3회 정도 눌러주세요. 한 번만 누르면 입력되지 않습니다. (1회 “띠리리링” -> 2회 “띵”) 옵션 입력에 성공하면 “띵” 소리가 납니다.
0d-20-5x가 아닌 d2-05-x0으로 입력하는 이유는, 무선리모컨에는 페이지 번호(SEG1, 7, 13, 19)가 표시되지 않습니다.
옵션 코드는 0XXXXX-1XXXXX-2XXXXX-3XXXXX 구조로 이루어져 있으며, 분홍색으로 표시한 부분이 페이지 번호입니다.
⑥ 리모컨의 건전지를 제거하였다가, 화면이 완전히 꺼지면 다시 삽입해주세요.
⑦ 에어컨을 리셋해주세요.
(AR-EC00/EH00/EC03/EH03) 리모컨의 바람세기 ▽ + 확인 버튼을 동시에 3초 이상 길게 누릅니다.
(AR-KH00) 리모컨의 확인 + 부가기능 버튼을 동시에 3초 이상 길게 누릅니다.
⑦-1 버튼을 눌러도 반응이 없는 경우, 해당 실내기는 스마트 리셋을 지원하지 않습니다. 에어컨 차단기를 내렸다가 전원이 완전히 나가면 차단기를 다시 올려주세요.

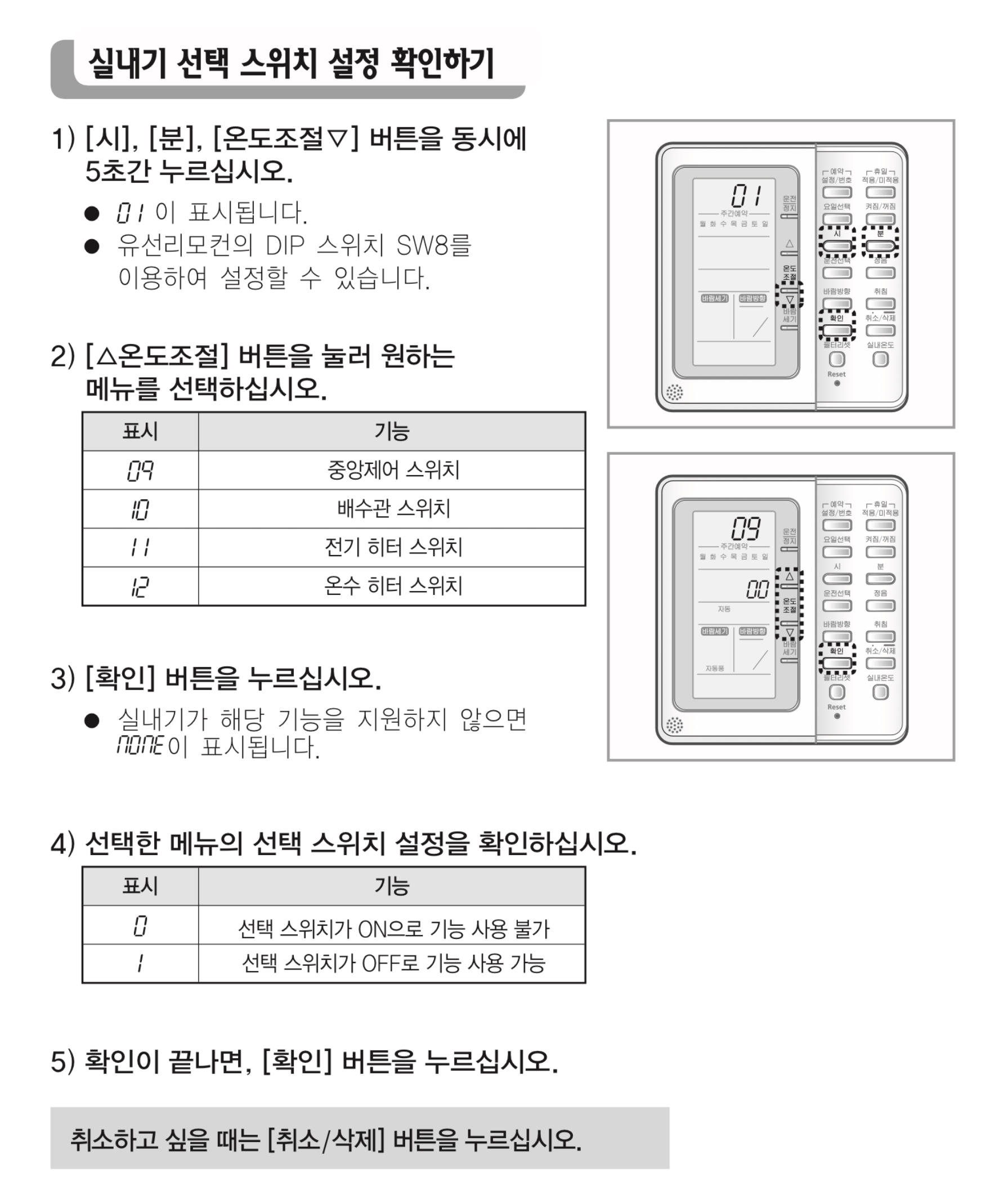

(구통신 한방향, Global 4Way 이전 실내기) 중앙제어 여부 확인 방법
해당 메뉴는 중앙제어 사용 여부만 확인하는 메뉴입니다. 옵션 변경은 (설치 옵션 입력 지원) 위의 각 리모컨 별 중앙제어 옵션 설정 방법을 참고하거나, (설치 옵션 입력 미지원) 에어컨 PCB의 DIP 스위치를 조작하여 설정/해제 후 차단기를 내렸다 올리면 됩니다.
AWR-WS00
[시] + [분] + [온도 -] 동시에 5초간 누릅니다.
9번 메뉴로 진입하면 아래에 0 또는 1이 표시됩니다. 0은 중앙제어 미사용, 1은 사용입니다.
해당 리모컨은 설치 옵션 입력을 지원하지 않으며, 해당 리모컨과 연결된 실내기는 DIP 스위치 조작을 통해 설치 옵션을 변경할 수 있습니다.

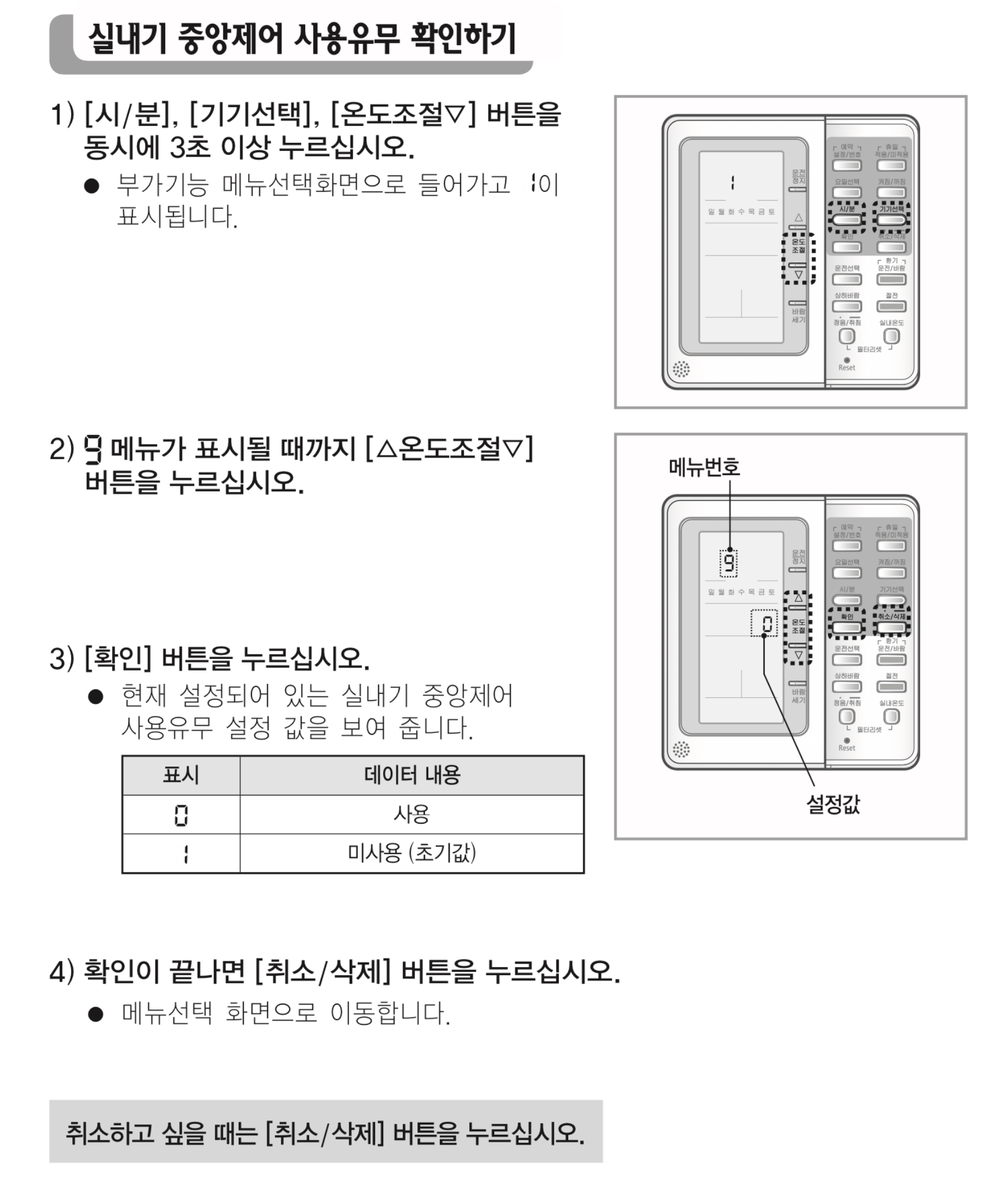

AWR-WE00
[시/분] + [기기선택] + [온도 -] 동시에 3초간 누릅니다.
9번 메뉴로 진입하면 아래에 0 또는 1이 표시됩니다. 0은 중앙제어 사용, 1은 중앙제어 미사용입니다.
해당 리모컨은 설치 옵션 입력을 지원하지 않습니다.
단, Global 4Way 실내기에 해당 리모컨이 연결되어 있는 경우, 무선 리모컨을 통해 설치 옵션을 입력하거나, AWR-WE10 모델로 교체 시 설치 옵션 입력 및 변경 가능합니다.
AWR-WE10

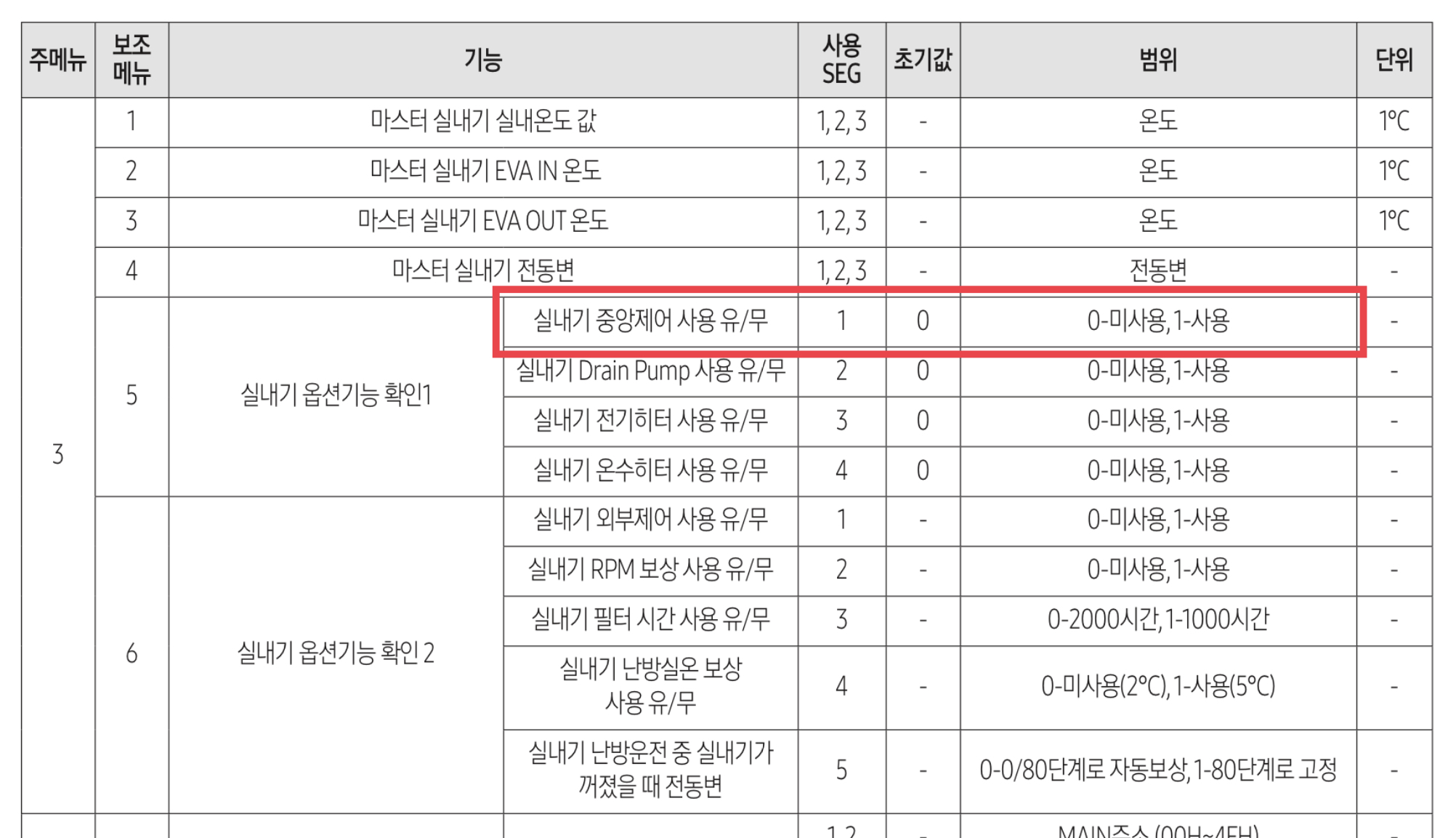

서비스 메뉴 3-5 진입 후 첫 번째 자리가 중앙제어 사용 유무 표시입니다.
0은 미사용, 1은 사용입니다.
해당 리모컨은 설치 옵션 입력을 지원하며, 서비스 메뉴 4-3 진입 시 NONE 표시될 경우 연결된 실내기는 DIP 스위치를 통해 설치 옵션을 변경해야 합니다.
