삼성 시스템에어컨 Wi-Fi Kit Single (AIM-H14N) & 무풍 4Way 패널 - 구형 실내기에도 호환될까?
삼성 시스템에어컨 신규 모델(AC***RN4****)의 설치 안내서를 구경하다가, 못 보던 문구를 발견했습니다. AIM-H14N? 처음 보는 모델명이 있었습니다. 궁금해서 찾아보니 기존의 멀티 Wi-Fi Kit과 달리 사
blog.0xcc2c.com
삼성 시스템에어컨 Wi-Fi Kit Single (AIM-H14N) - 장착 실패 및 멀티 Wi-Fi Kit으로 노선 변경
https://blog.0xcc2c.com/62 삼성 시스템에어컨 싱글 Wi-Fi Kit (AIM-H14N) & 무풍 4Way 패널 - 구형 실내기에도 호환될까? 삼성 시스템에어컨 신규 모델(AC***RN4****)의 설치 안내서를 구경하다가, 못 보던 문구를
blog.0xcc2c.com
이번에는 B2B가 아닌 미개봉 중고 제품을 구입했는데요, 오는 도중 사고가 있었으니...
![](https://blog.kakaocdn.net/dn/cjW9HT/btr4JMo1mYZ/fmEJ3etEKWtie7RGX6zQLK/img.png)

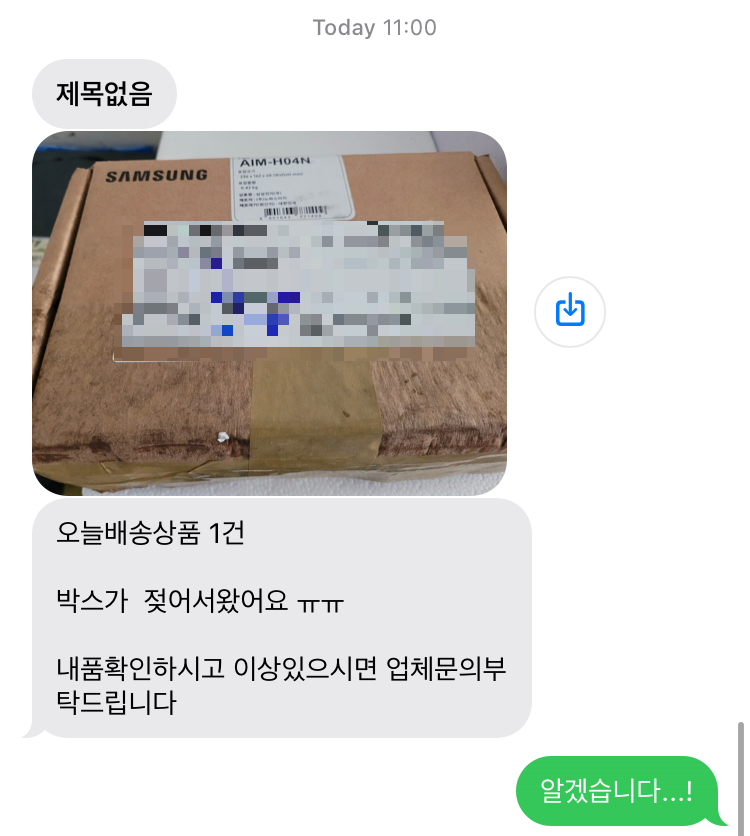

박스가 젖은 상태로 왔습니다........... 살짝 젖은 줄 알았는데 받아보니 엄청 축축하네요;

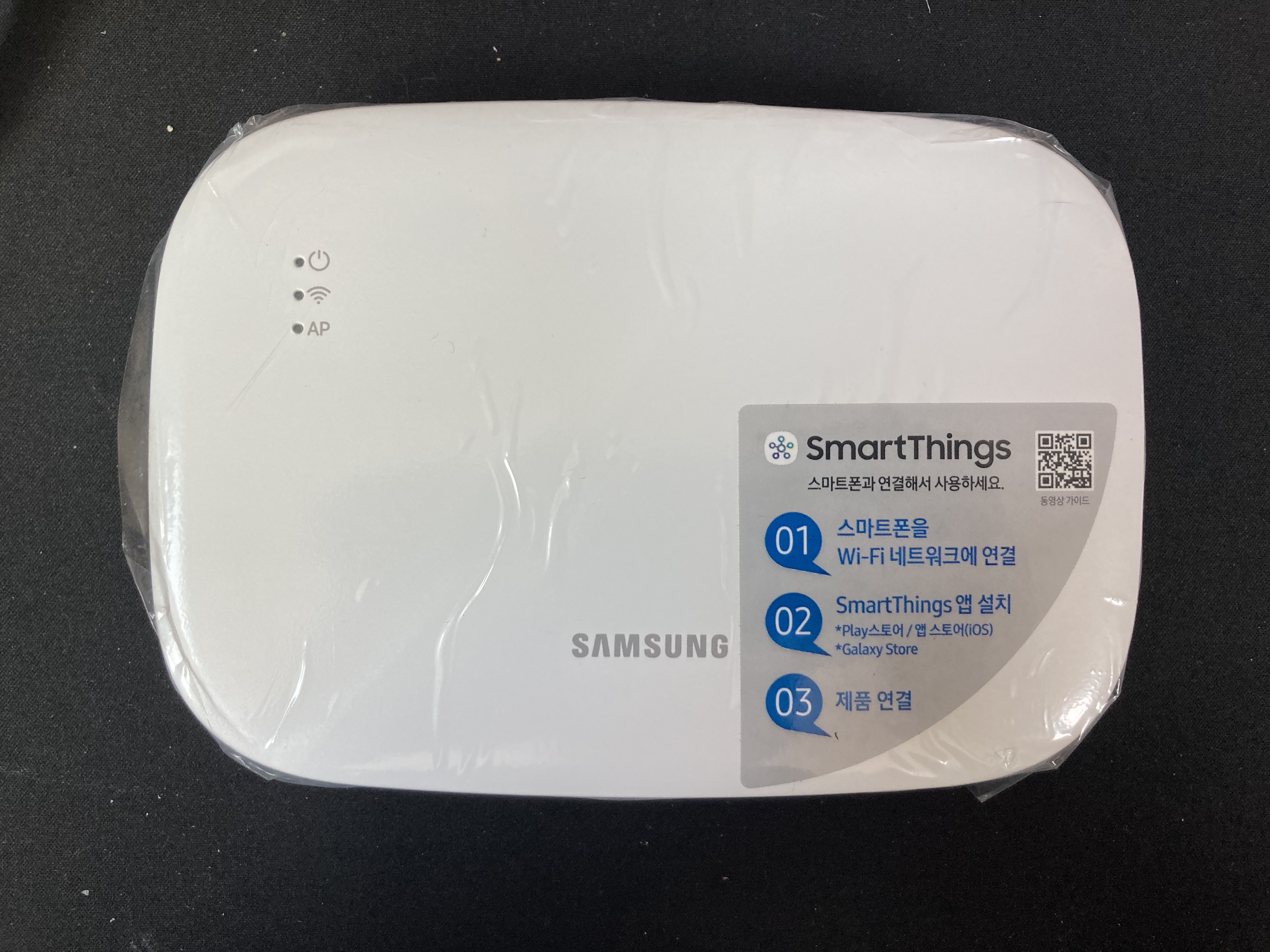

Wi-Fi Kit (AIM-H04N) 개봉
![](https://blog.kakaocdn.net/dn/biYXVY/btr4yjnDEnC/LdKVSmGOzIzzGbnTfjSf9k/img.jpg)

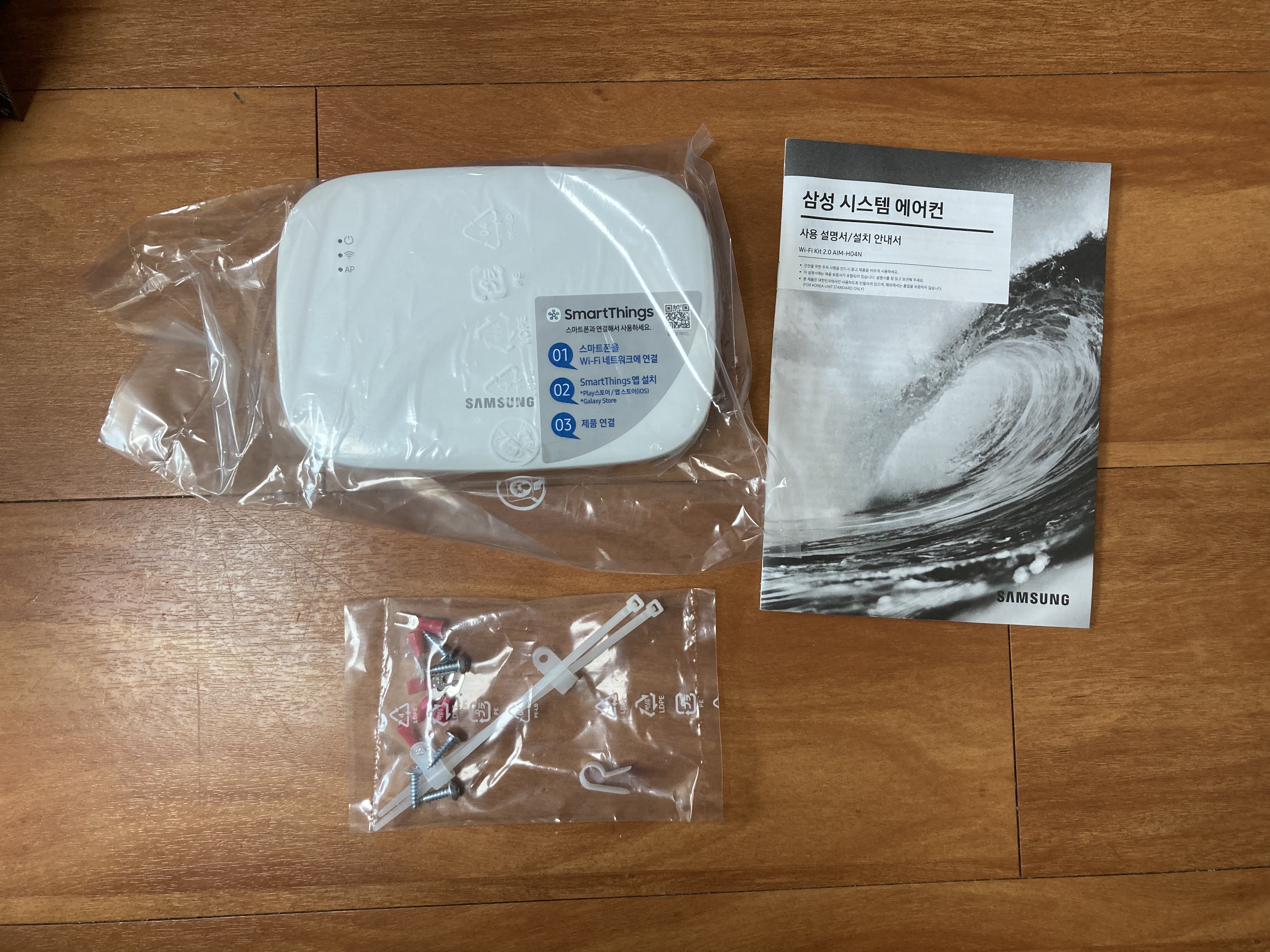

다행히 주요 구성품은 비닐 안에 들어있어 침수되지 않았고, 설명서의 경우는 삼성에서 PDF 파일을 별도로 제공하니 젖어도 상관은 없었습니다. 안 젖어서 오는게 베스트지만..
![](https://blog.kakaocdn.net/dn/eq5AxQ/btr4wLyc66b/lKCoF5G9ES9hzySaXY1UYk/img.jpg)
![](https://blog.kakaocdn.net/dn/ccfUFa/btr4G8Z2Liz/xVQnVsv3m3OomFeHsoZX8k/img.jpg)

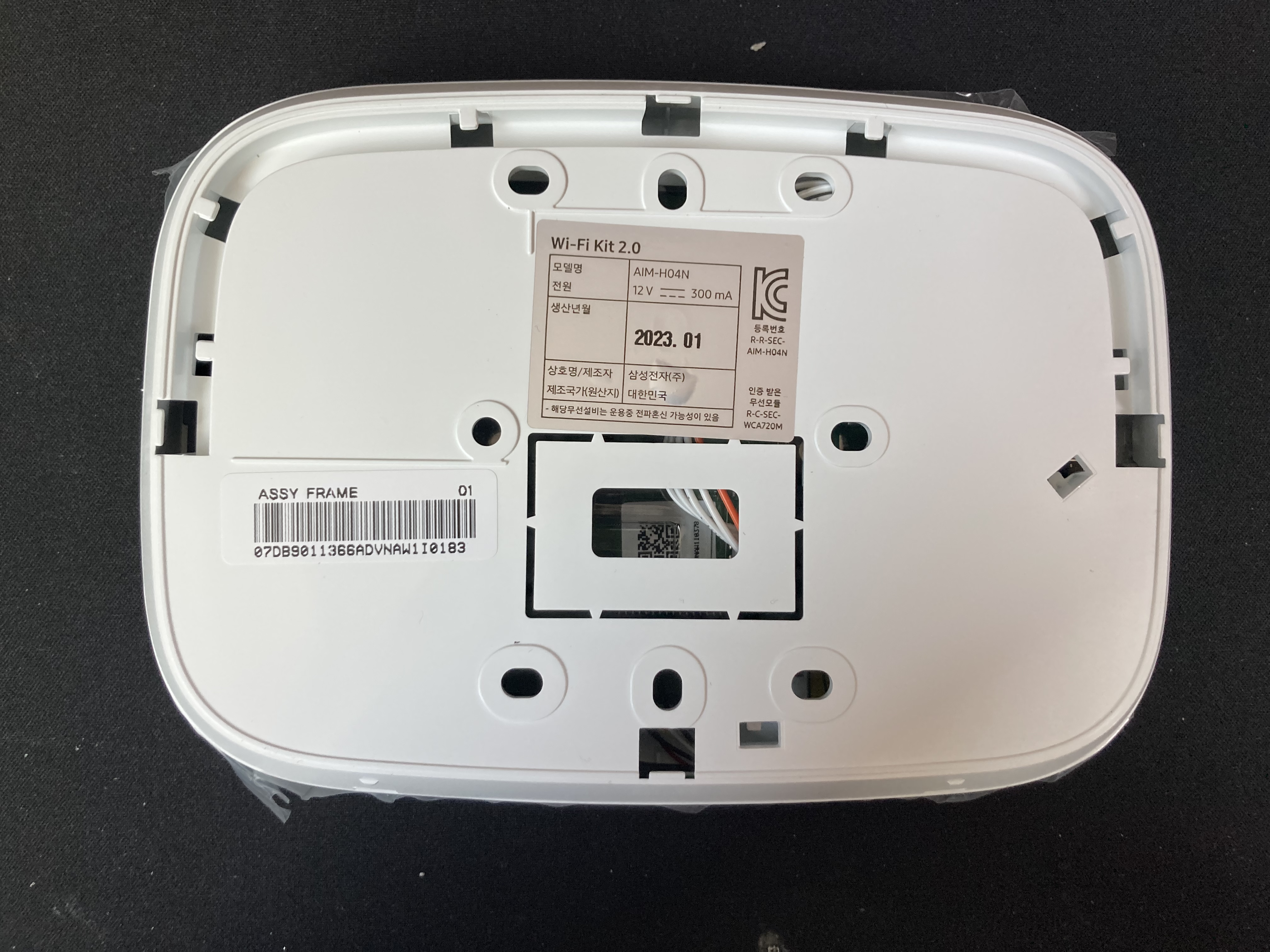

스퀘어클 형태로 되어 있으며, 제조일자는 23년 1월입니다. 나름 새것이네요.. ㅎㅎ
![](https://blog.kakaocdn.net/dn/bPWGWN/btr4JMoYn5L/8fymk95d66vUIX8gMjB1W0/img.jpg)

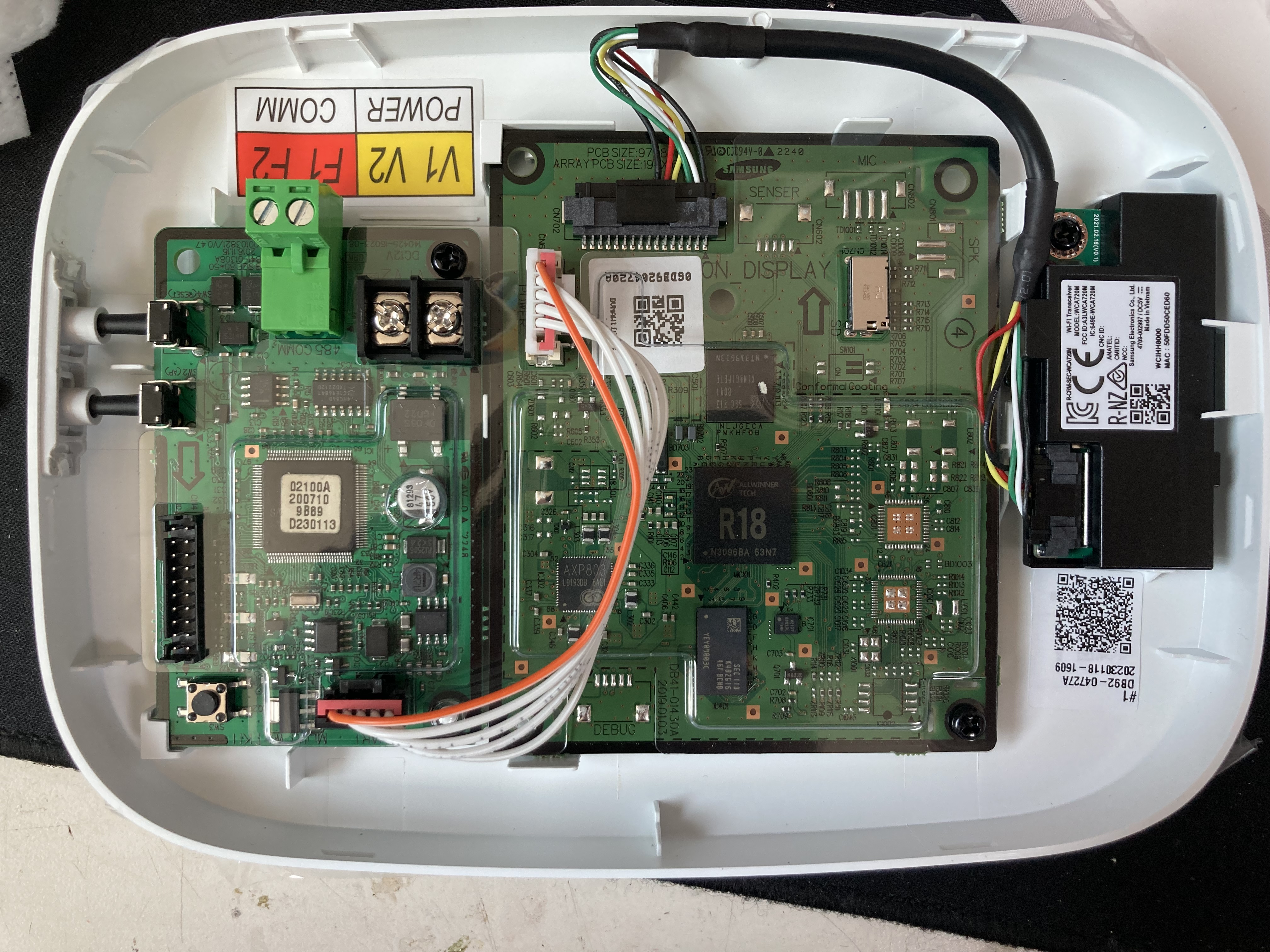

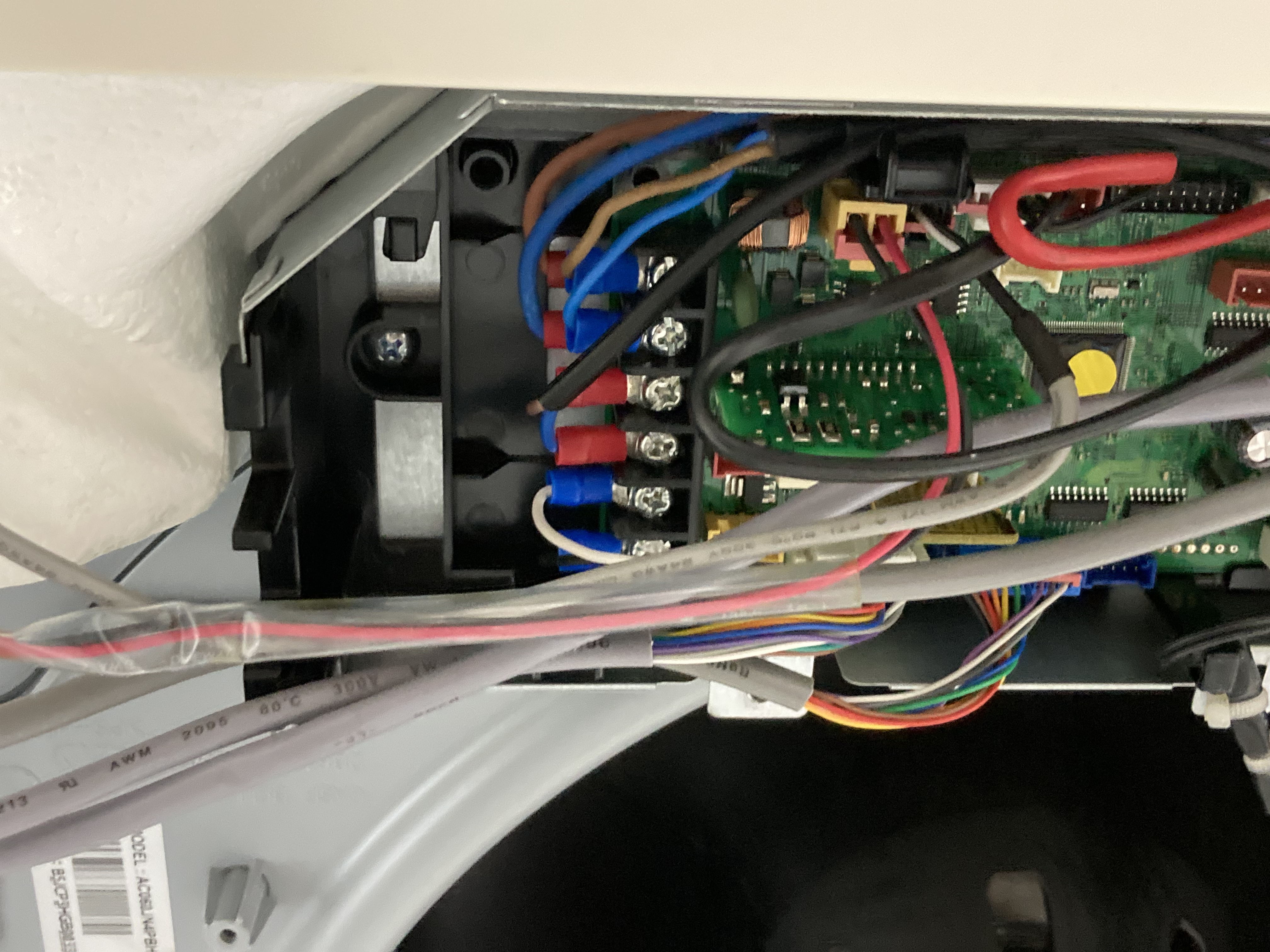

내부는 이렇게 생겼습니다. 왼쪽이 실내기 통신과 관련된 부분으로 보입니다.
![](https://blog.kakaocdn.net/dn/XE8Qo/btr4AVGQqIG/Tibb8OckHTIYSt0BmPRKQ0/img.jpg)

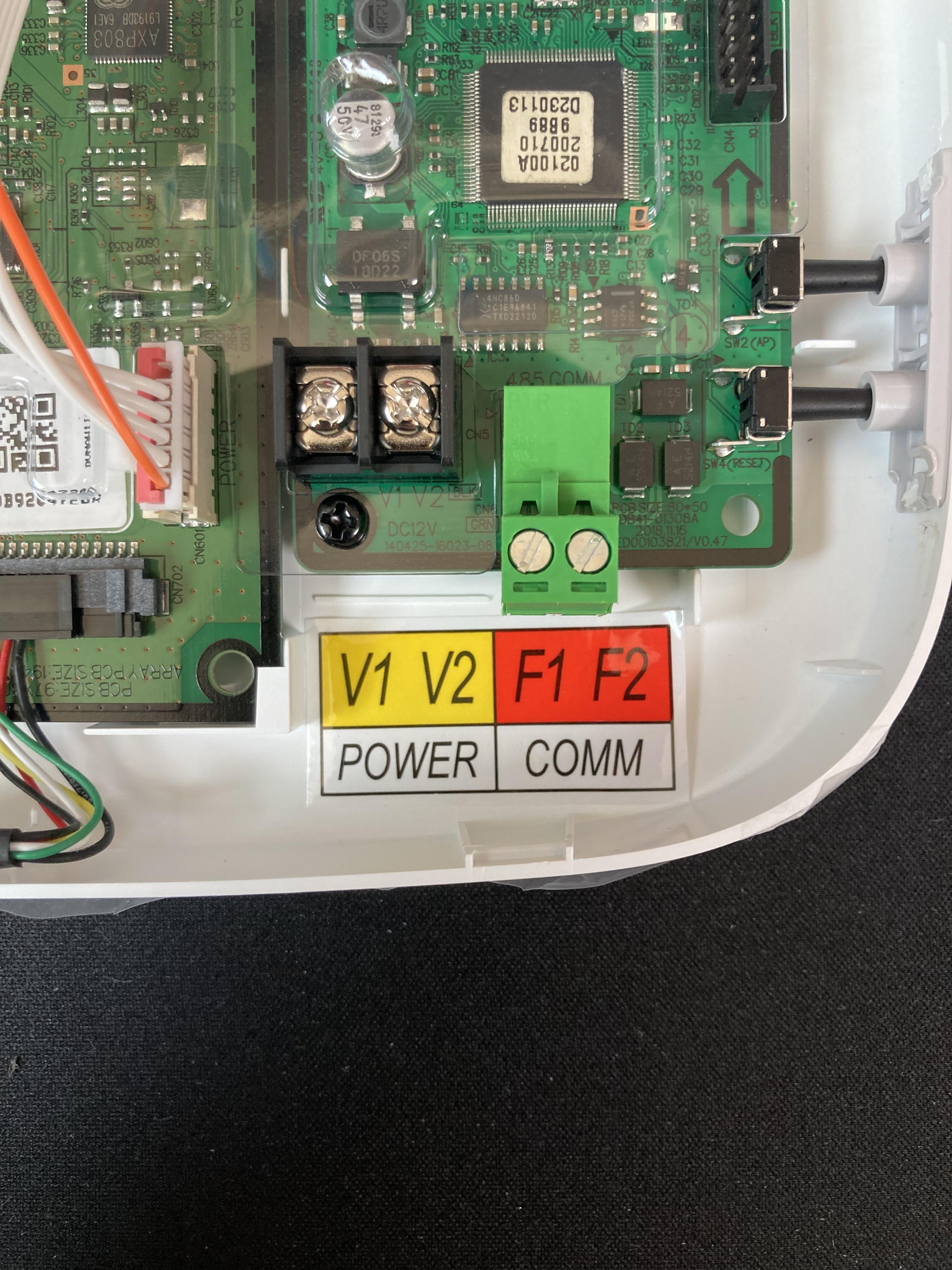

전원 단자는 U자 단자로 연결하게 되어 있고, 통신 단자는 통신선을 까서 연결하게 되어 있습니다.
위치 선정 및 설치
![](https://blog.kakaocdn.net/dn/btZceM/btr4uPBm2Nr/MscB67cKthb7M7a652cqiK/img.png)
![](https://blog.kakaocdn.net/dn/bg86J0/btr4w6vuSdS/SRXa0UeUk3d66tcYte0etK/img.jpg)

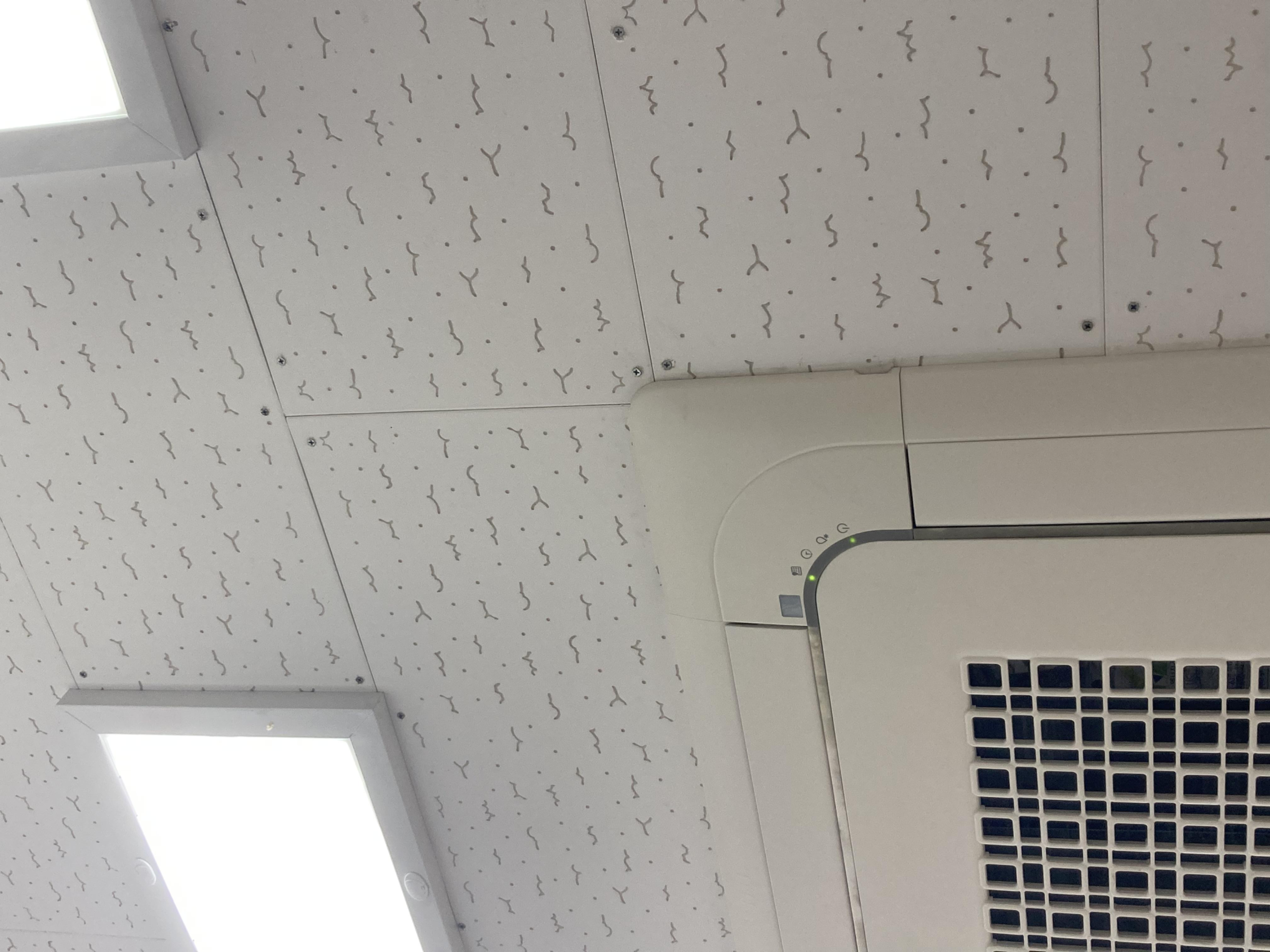

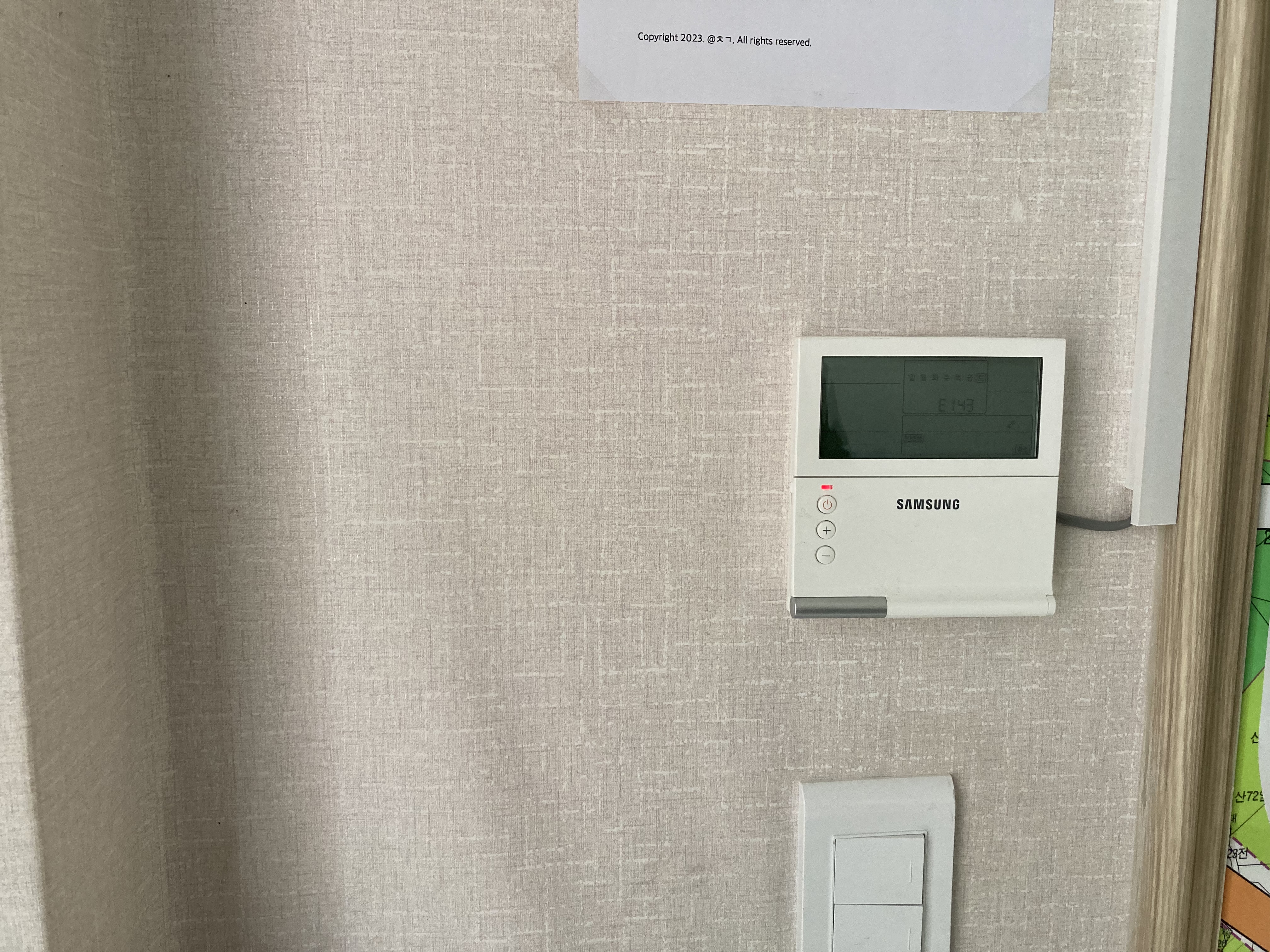

장착 위치를 실내기 옆이랑 리모컨 옆 중에 고민하다가, 그냥 실내기 옆에 달기로 했습니다.
배선도 모자라고.. 무엇보다 예전 유선리모컨 설치할 때의 악몽이 떠오릅니다... ㅋㅋㅋ ㅠ
Wi-Fi Kit 장착 시 반드시 에어컨 차단기를 내리고 작업하세요. F1/F2 단자는 실내/외기 통신 단자로 전원을 차단하지 않고 작업 시 통신 오류가 발생할 수 있으며, 또한 에어컨에는 220V(평수 좀 큰건 380V) 전원이 직결되어 감전의 위혐이 있습니다.
![](https://blog.kakaocdn.net/dn/Fiv8y/btr4ymLuk0Z/KfaQL87TSCdBSEEi0Urr00/img.jpg)
![](https://blog.kakaocdn.net/dn/wJln1/btr4t884oOH/djezg2DOE9wlXa17YsdqKK/img.jpg)

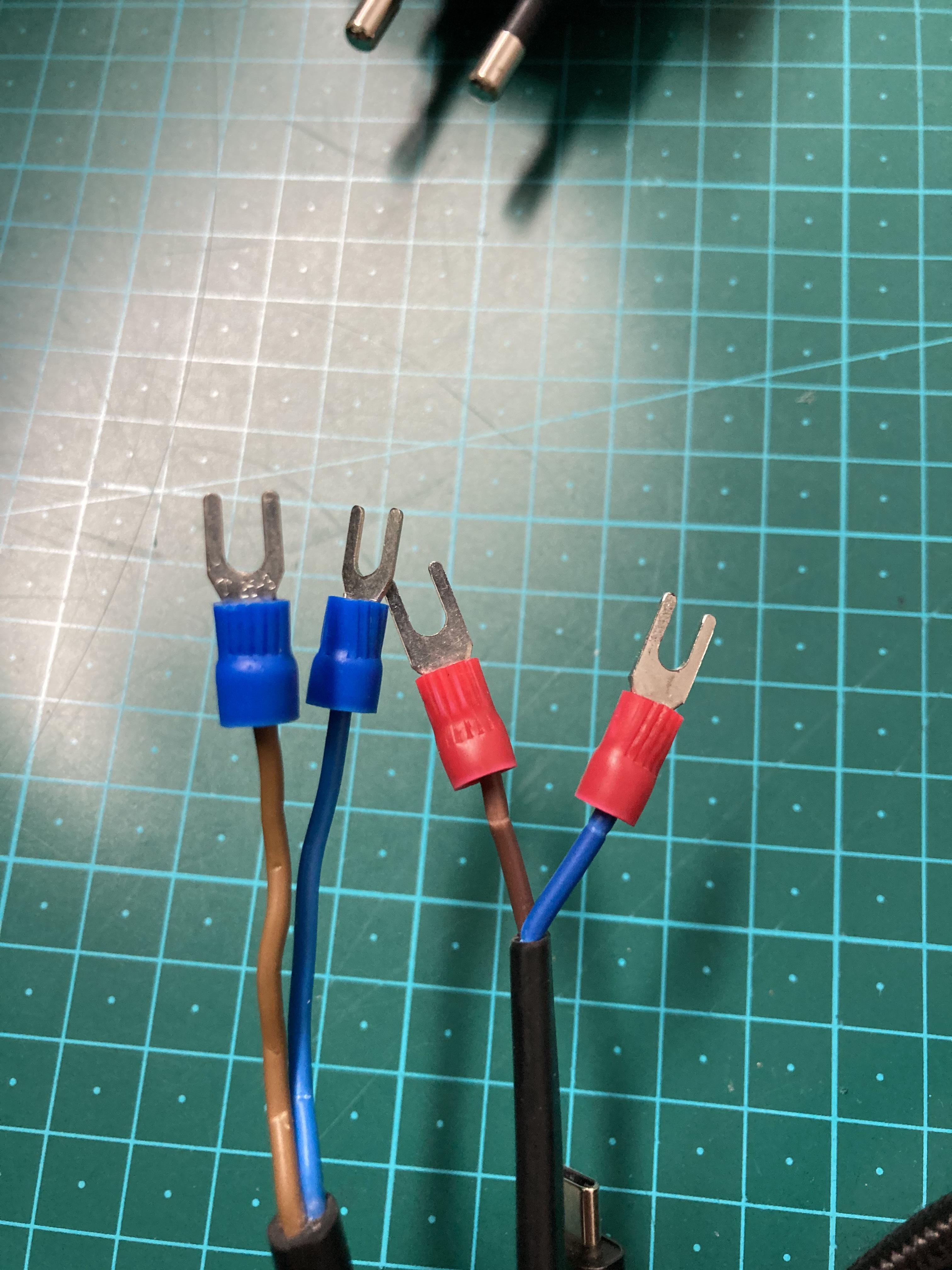

배선에 압착 단자를 달아주고, 실내기에 결선합니다.
기존 배선이 빠지지 않게 잘 장착합니다.
F1 F2는 구통신이고 R1 R2가 신통신이라는 말이 있는데 반은 틀립니다. R1/R2 단자는 실외기 - 실외기 간 연결에 사용하는 단자입니다. 싱글형 실내기 여러 대를 Wi-Fi Kit 하나에 연결할 때 각 실외기의 R1, R2를 모두 연결하고 Wi-Fi Kit의 통신선을 실외기에 연결하는 것입니다.
따로따로 있던 실외기가 하나로 연결되면 주소 충돌이 나게 되는데, 이런 경우는 자가설치를 추천하지 않습니다. 실외에 있기 때문에 배선 작업에도 더 신경써야 하고 주소 설정도 다시 해줘야 합니다.
![](https://blog.kakaocdn.net/dn/WjMcd/btr4uJVz4rM/8haAUU604H4LjWWEyMxfa0/img.jpg)
![](https://blog.kakaocdn.net/dn/88xWT/btr4DtwEZ0Q/q11ttN8sZ4J6yAmJ2WJn3k/img.jpg)

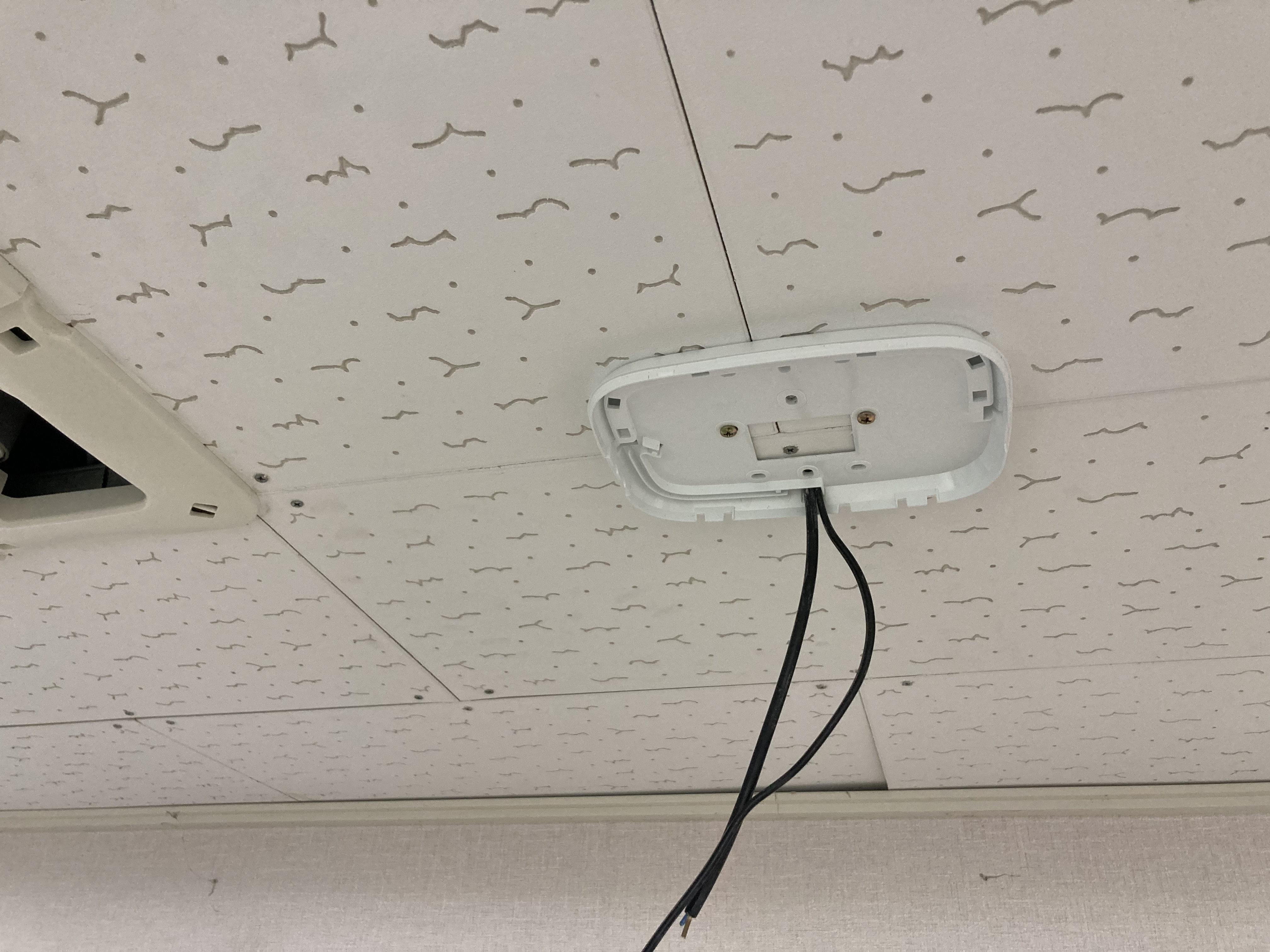

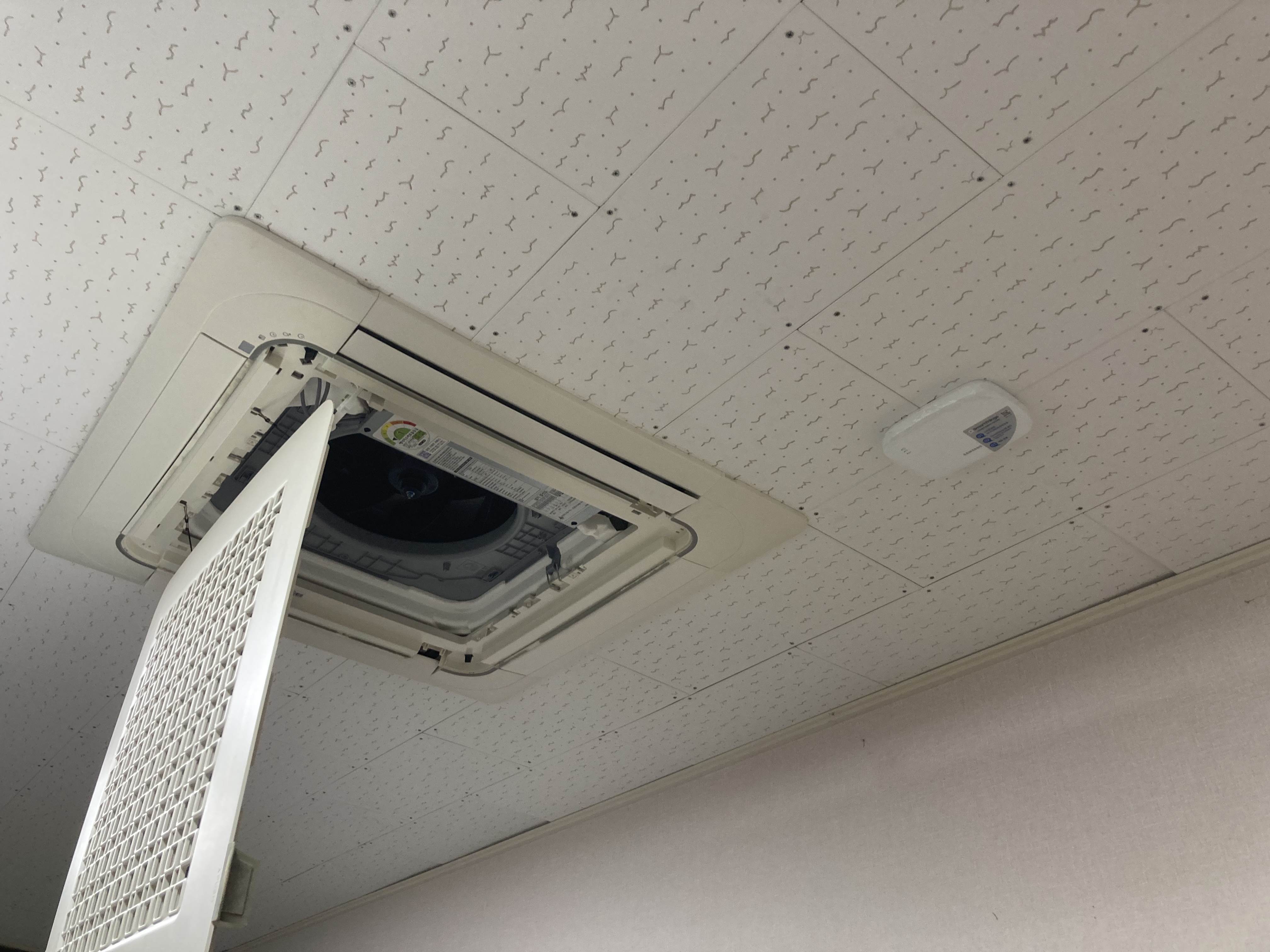

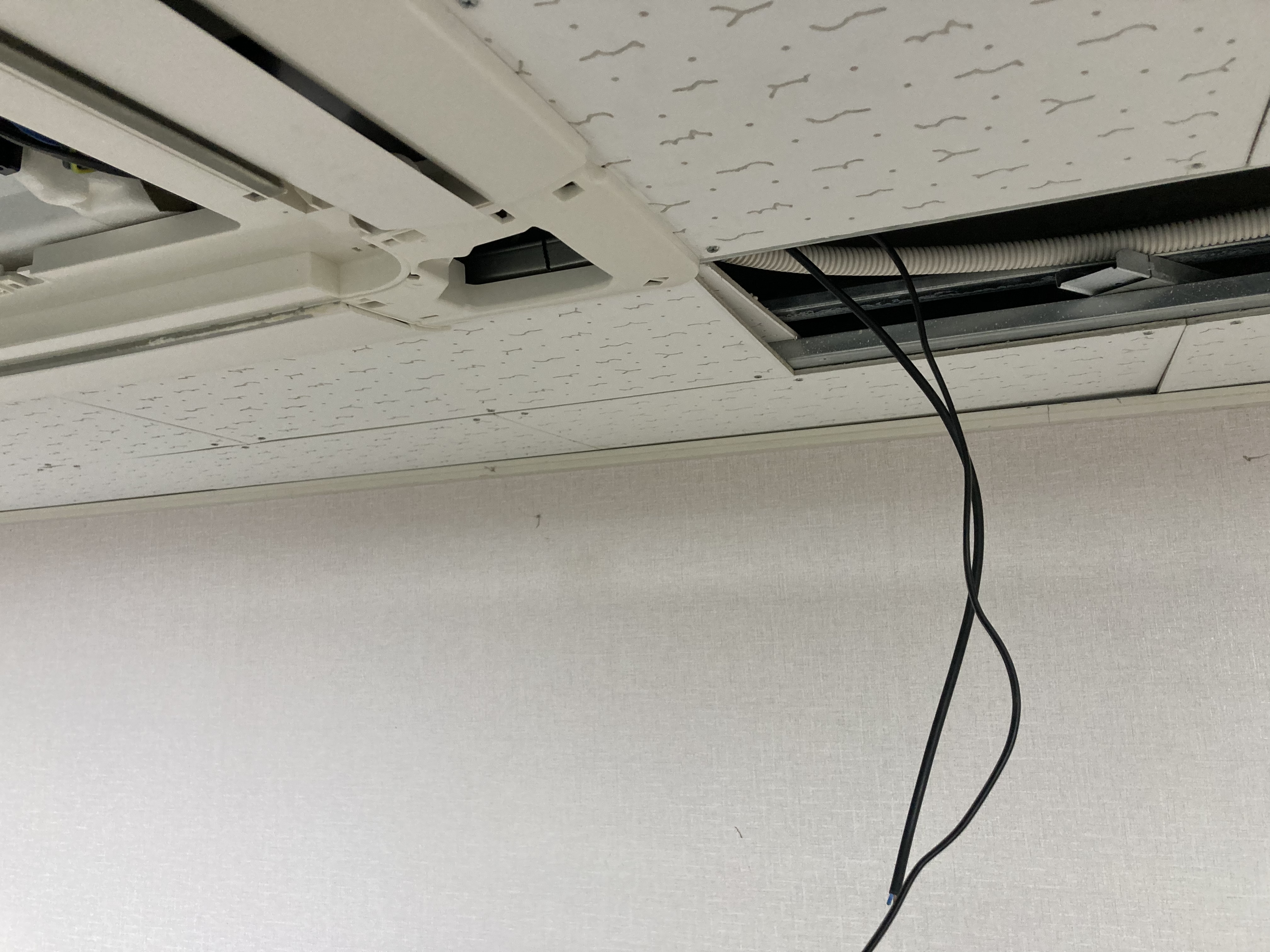

실내기 바로 옆 천장을 뜯고 배선을 빼줍니다.

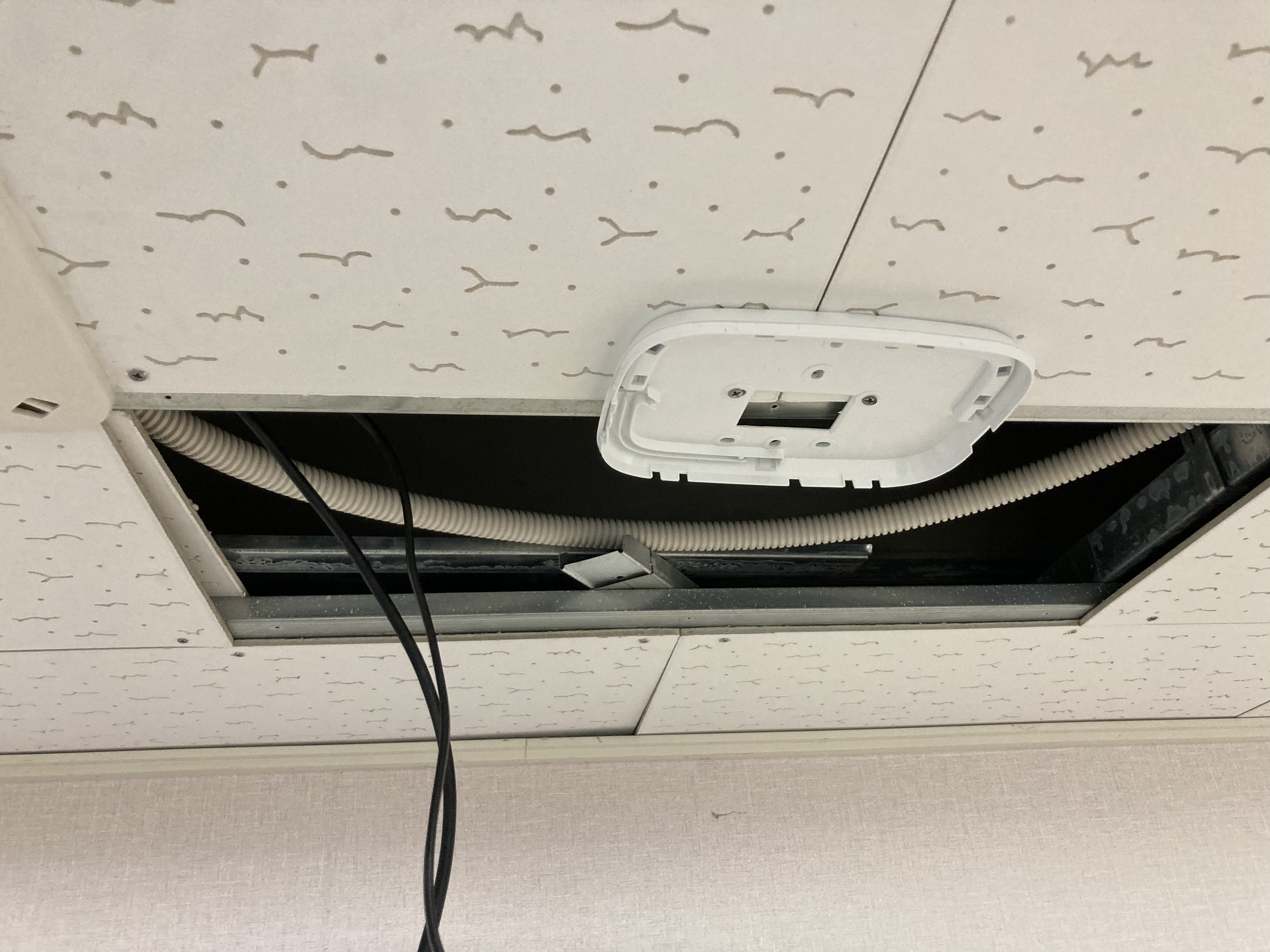

Wi-Fi Kit 위치도 잡아줍니다.
![](https://blog.kakaocdn.net/dn/deYJZD/btr4uP9dtyT/F2eiA1MzvkYUpoRDkvpIM0/img.jpg)
![](https://blog.kakaocdn.net/dn/bU1xUj/btr4vhq1jI9/h5kbgeu1bEsuUlMlKkkO90/img.jpg)

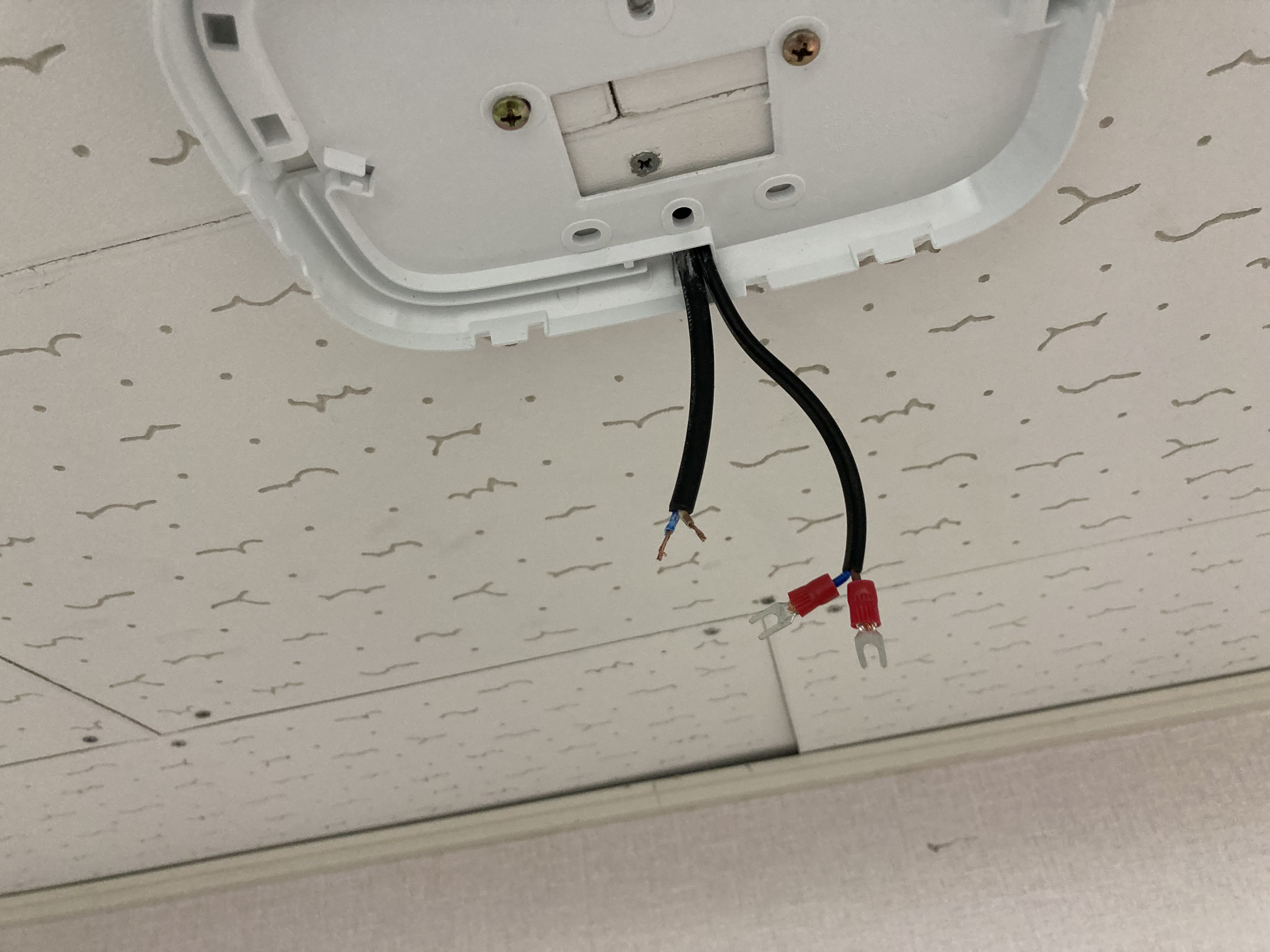

배선을 Wi-Fi Kit 프레임 안쪽으로 빼고, 전원 선에만 U자 단자를 달아줍니다.
![](https://blog.kakaocdn.net/dn/dPzW3R/btr4vIaQJ9Z/Nh68J5Jt5lI3zNkH4Zu0dK/img.jpg)

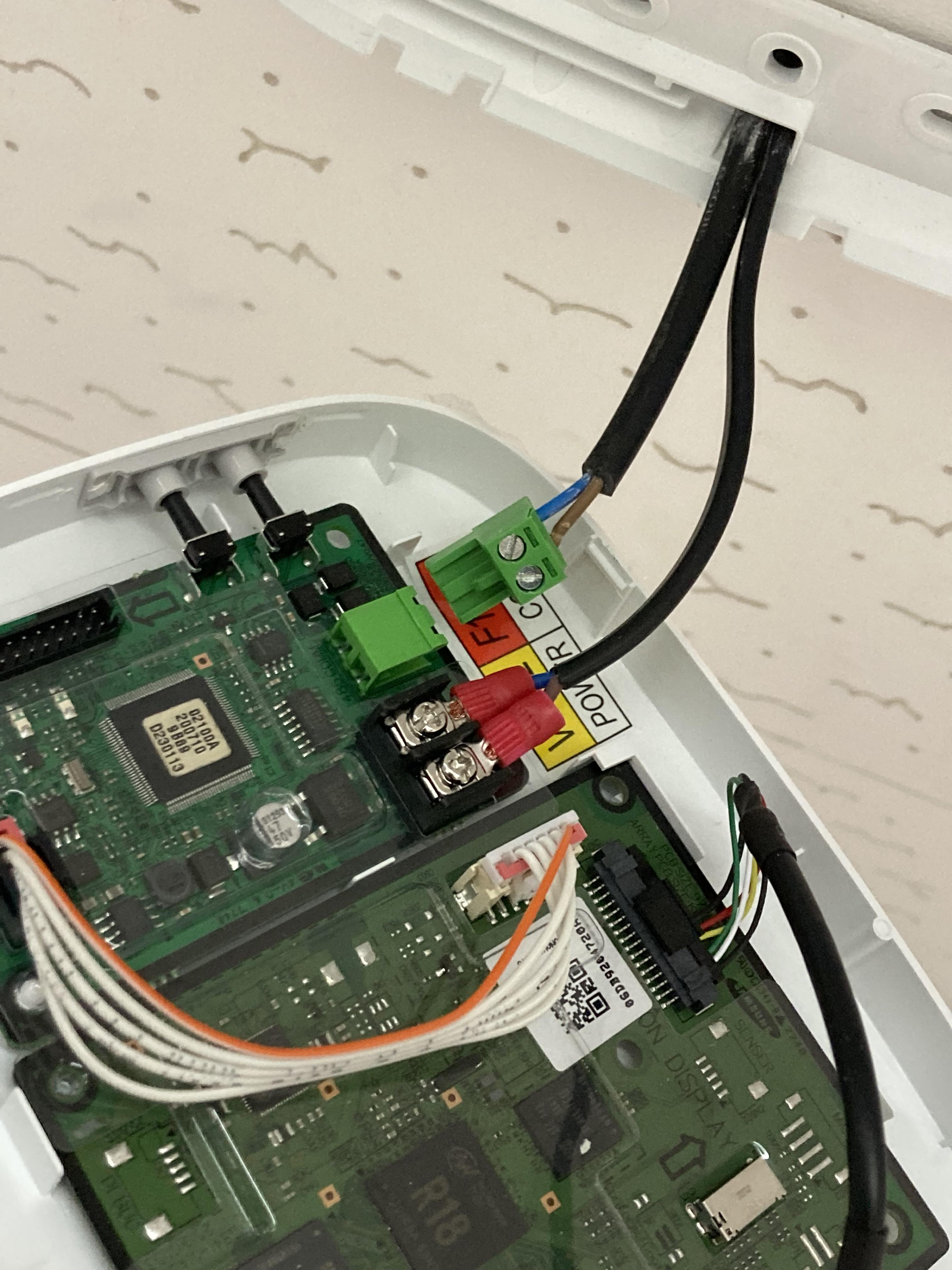

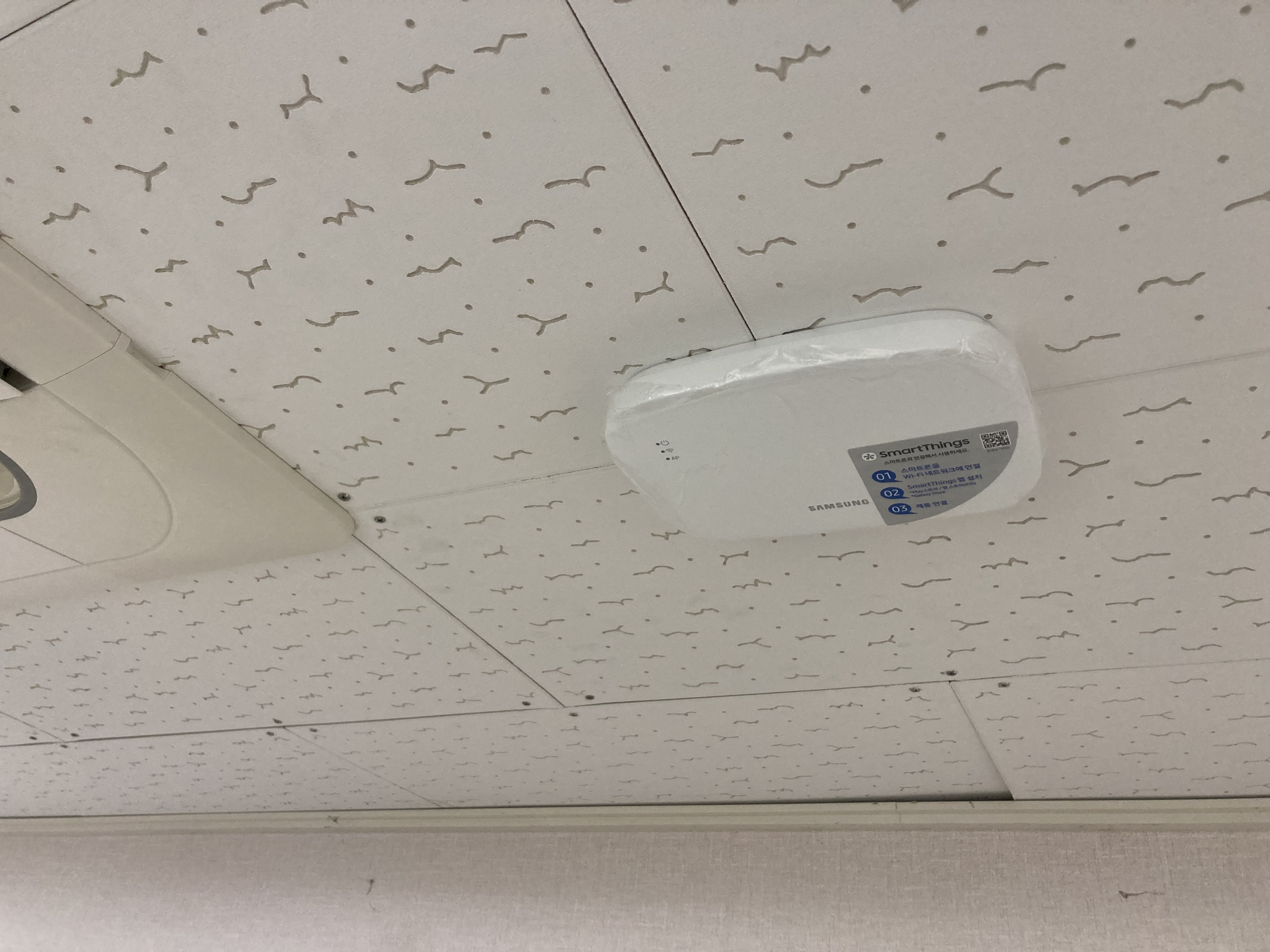

전원선과 통신선을 각각 Wi-Fi Kit에 연결하고 프레임에 키트를 장착하면 끝입니다.
![](https://blog.kakaocdn.net/dn/RAvpG/btr4ylsgbpX/aEQt684XqBW9oKDHkTknJ0/img.jpg)
![](https://blog.kakaocdn.net/dn/YjZfY/btr4JMCwOGq/TJbjUvok1wO3WFMZ1igjPK/img.jpg)

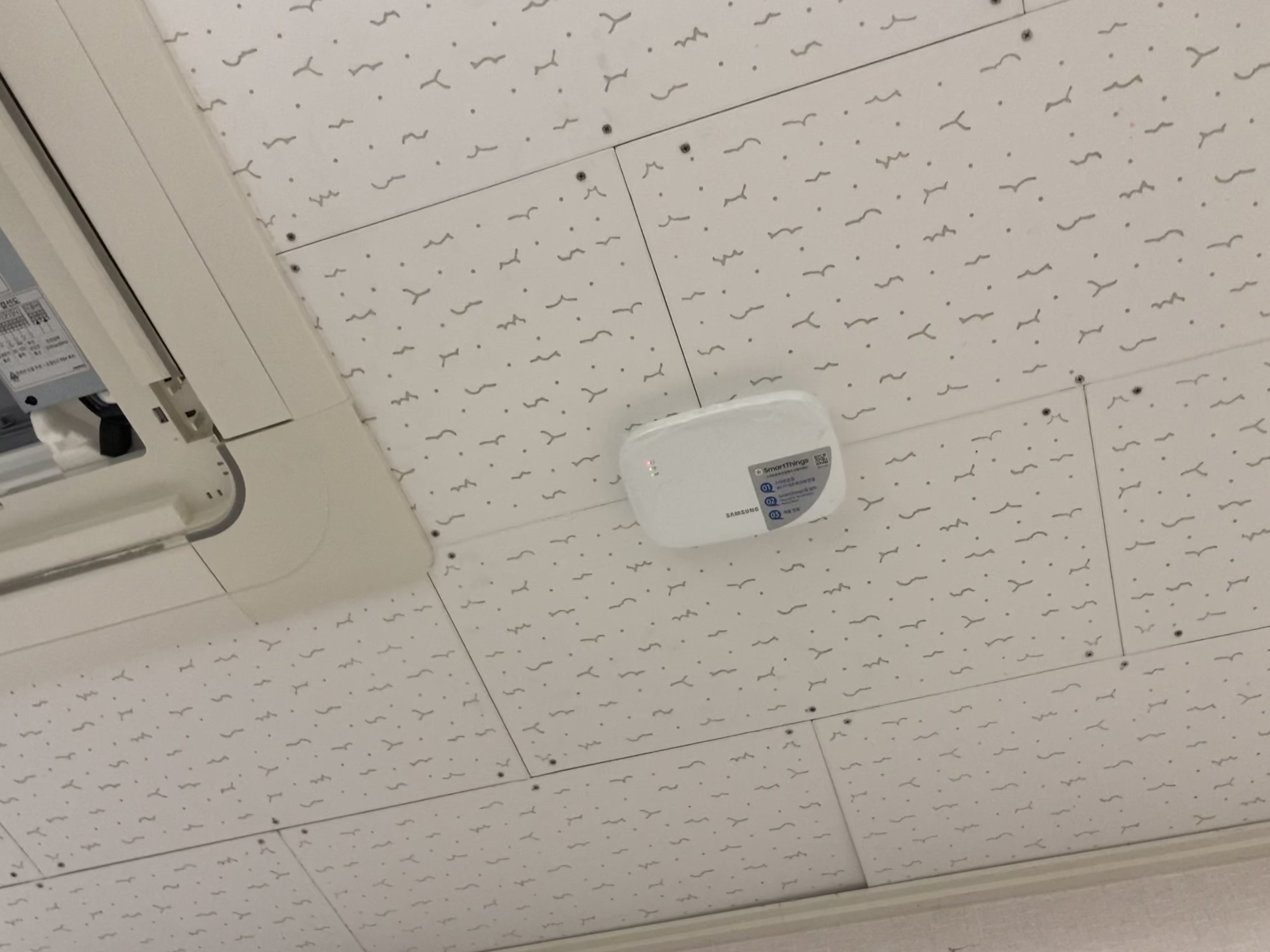

이제 Wi-Fi Kit 장착이 끝났습니다. 이제 에어컨 차단기를 올려 정상 작동하는지 확인해봅니다.
설치 완료 & SmartThings 연결
![](https://blog.kakaocdn.net/dn/dbGKJp/btr4xL5HSYb/lMEkGpPE5HYdu5Pu1nb9i1/img.jpg)
![](https://blog.kakaocdn.net/dn/cyKOCj/btr4JLcyUsZ/Uak9n6n8cgtbkBVfDyzlQK/img.jpg)

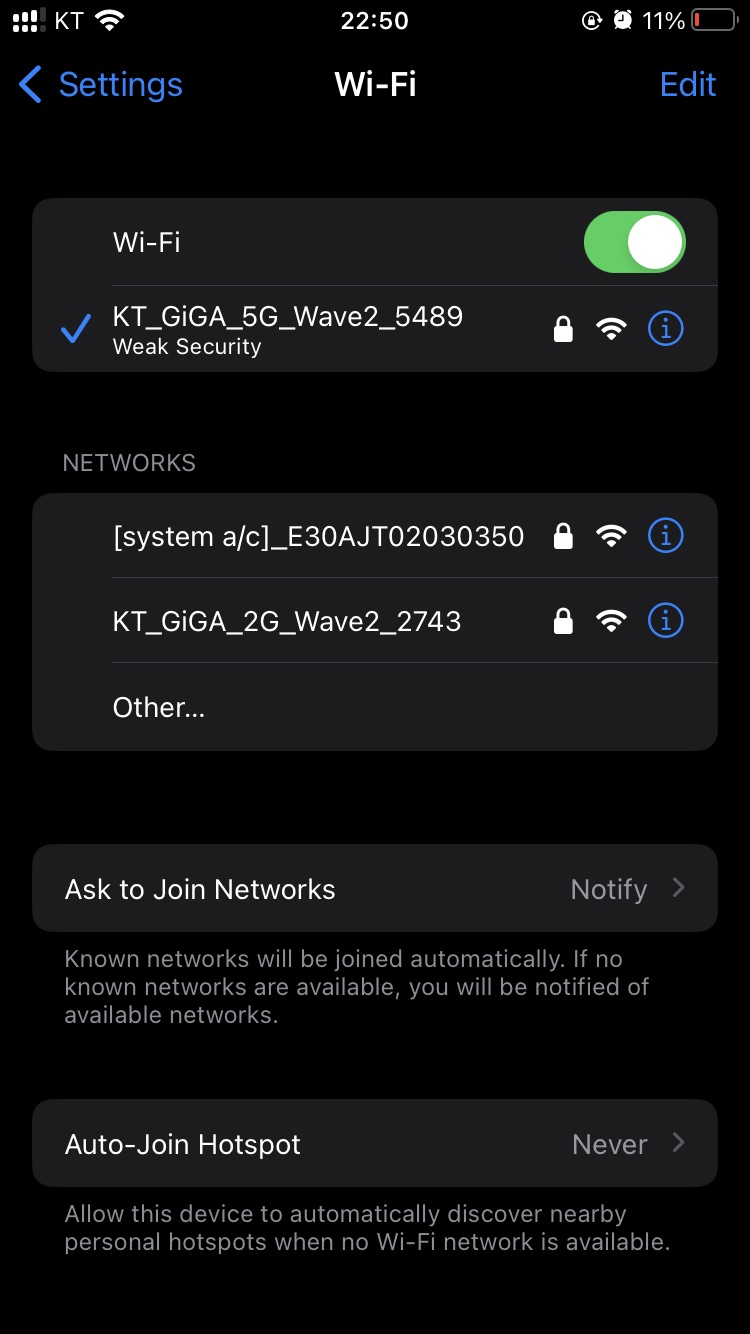

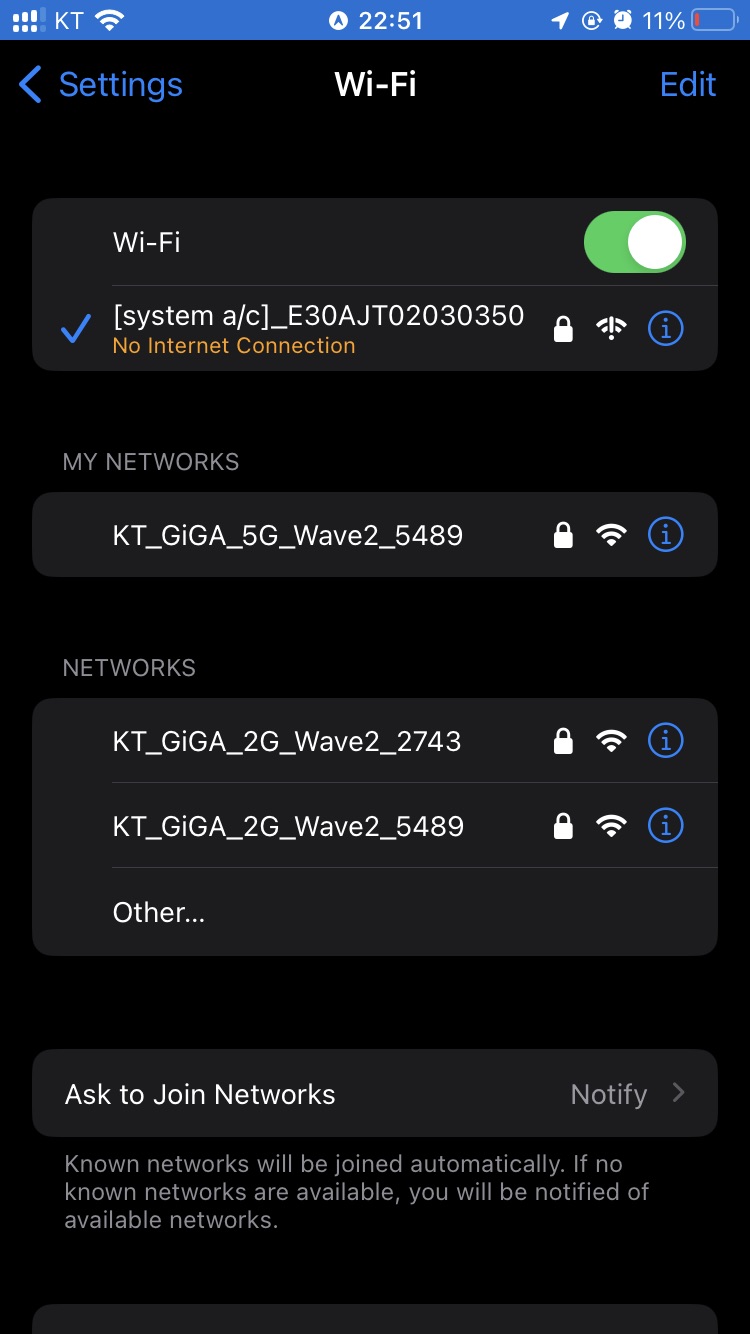

차단기를 올리니 WI-Fi Kit 표시등이 켜지고 새로운 핫스팟이 발견되었습니다.
![](https://blog.kakaocdn.net/dn/qQKew/btr4t7vy0QE/rBY0pDkPgmiBUzyNsgqSxk/img.jpg)
![](https://blog.kakaocdn.net/dn/2e9vn/btr4uPIceYJ/CrXC8FtucuB44S8Apo7CN1/img.jpg)
![](https://blog.kakaocdn.net/dn/YkZjn/btr4viwDIYx/mhwIS2mm3xzocSMptCmGCk/img.jpg)
![](https://blog.kakaocdn.net/dn/b0XKJr/btr4wE0ipF7/6mhMjNEckCDVl2th3uZU40/img.jpg)

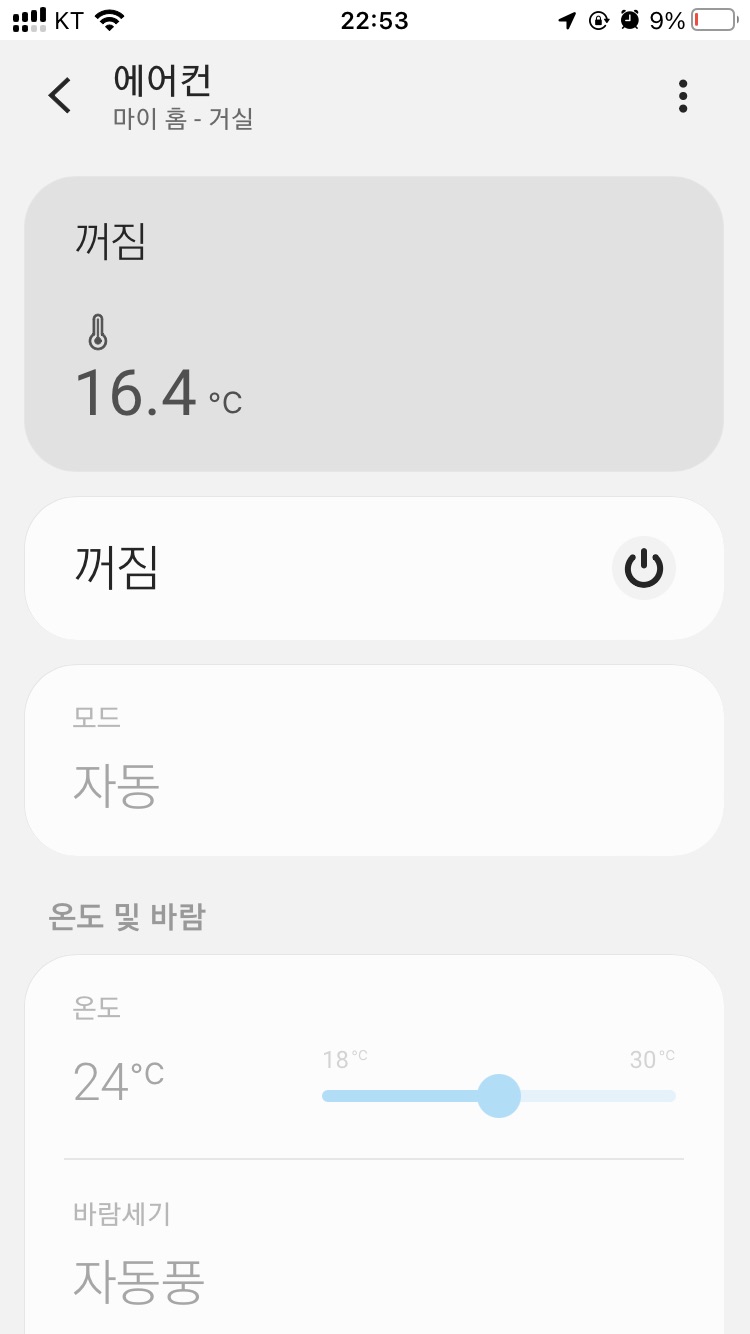

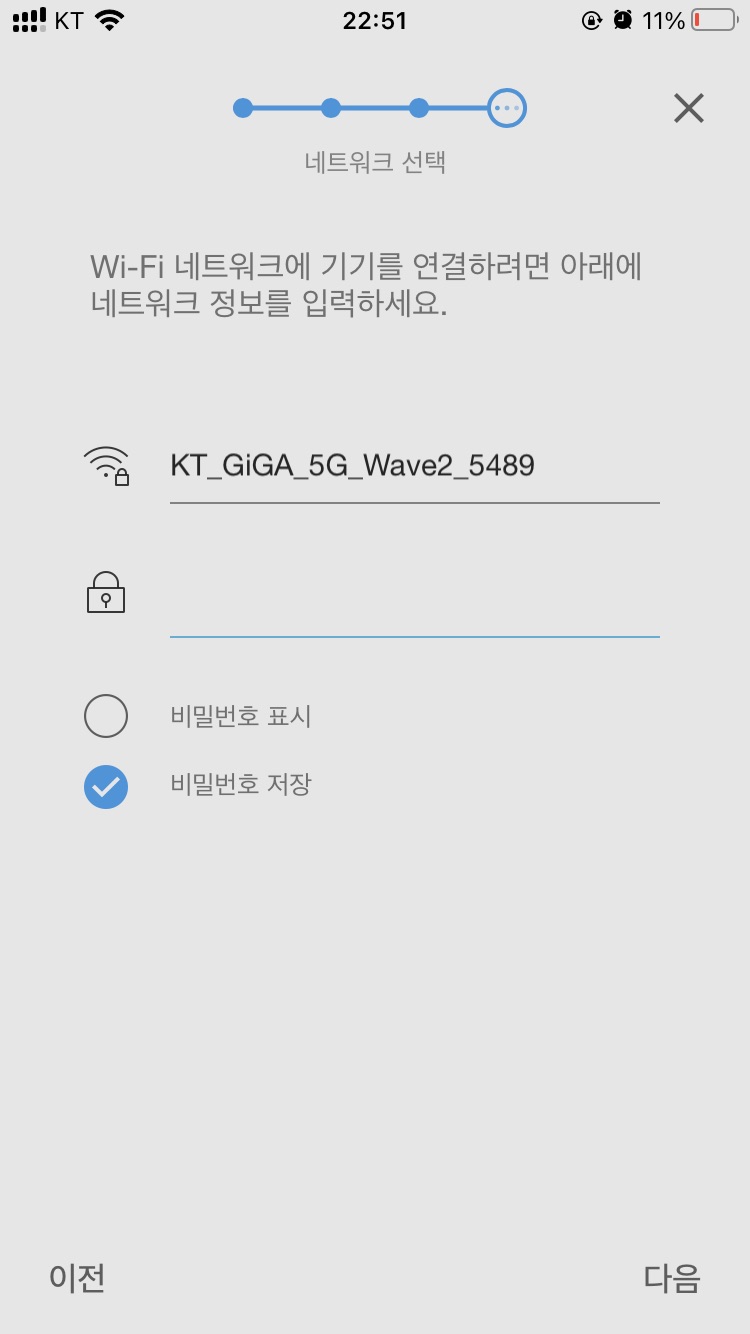

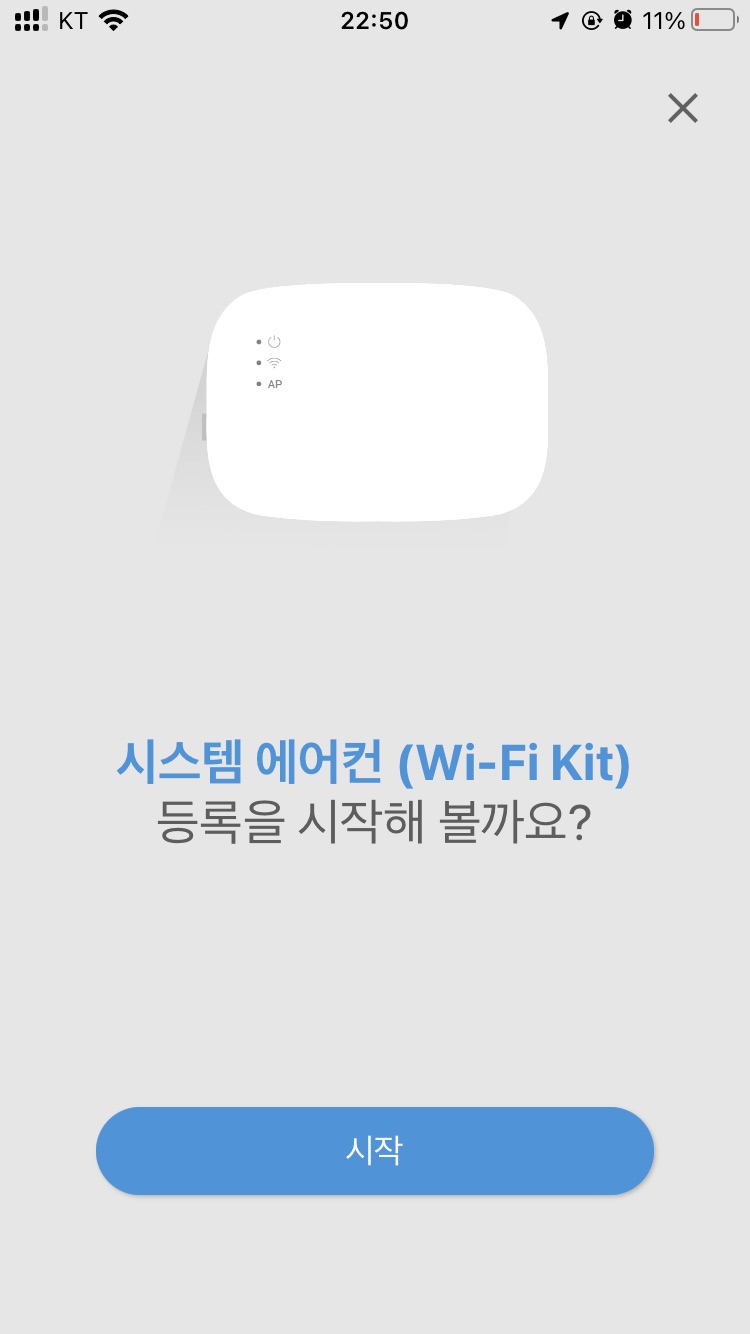

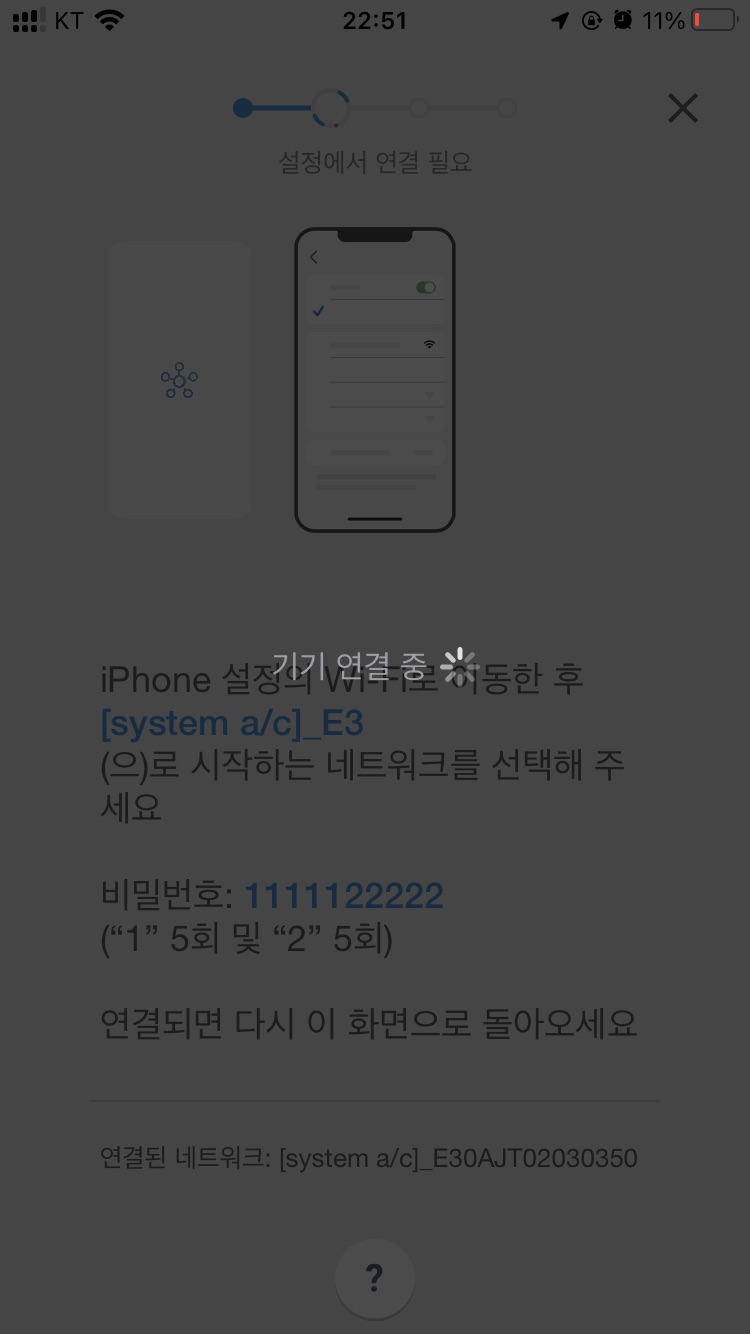

SmartThings에 연결합니다. 최초 설치라 AP 모드가 자동으로 활성화되어 별다른 조작은 필요하지 않았습니다.
![](https://blog.kakaocdn.net/dn/bLeJbi/btr4AWeGaLK/dYdU0k2oEET6kcvamvkTBK/img.jpg)
![](https://blog.kakaocdn.net/dn/dkzFEn/btr4AWMvqub/clwZKFObd2U7D1fTdTA2wk/img.jpg)
각각 SmartThings와 Google Home입니다. Google Home 쪽에는 기능 구현을 제대로 안 해놓은 건지 운전모드 변경이 불가능했습니다.
![](https://blog.kakaocdn.net/dn/8QmAW/btr4xK6OvI4/URLVqFpWEYV8OMkxF9yqGk/img.jpg)
![](https://blog.kakaocdn.net/dn/Tsdtd/btr4ymxYcP3/39q2GePyIkfKcFvrZpzR61/img.jpg)
간접풍 기능을 켜놓고 잠시 기다리니 SmartThings 앱에도 에러 코드가 뜹니다. 발생된 에러에 대한 설명은 나오지 않지만, 유선리모컨이 없는 환경에서는 꽤 유용할 것 같습니다.
![](https://blog.kakaocdn.net/dn/bBKioW/btr4zcveP0G/qHegfzlZuGHoOkhIjobYZ1/img.jpg)
![](https://blog.kakaocdn.net/dn/4EPS6/btr4v9zopC4/pGVmmnS0Tb9NrvKkueUiz0/img.jpg)
![](https://blog.kakaocdn.net/dn/ciYA4m/btr4viKe34q/VKdsmxgR1XyFj7YLIKXCw0/img.jpg)

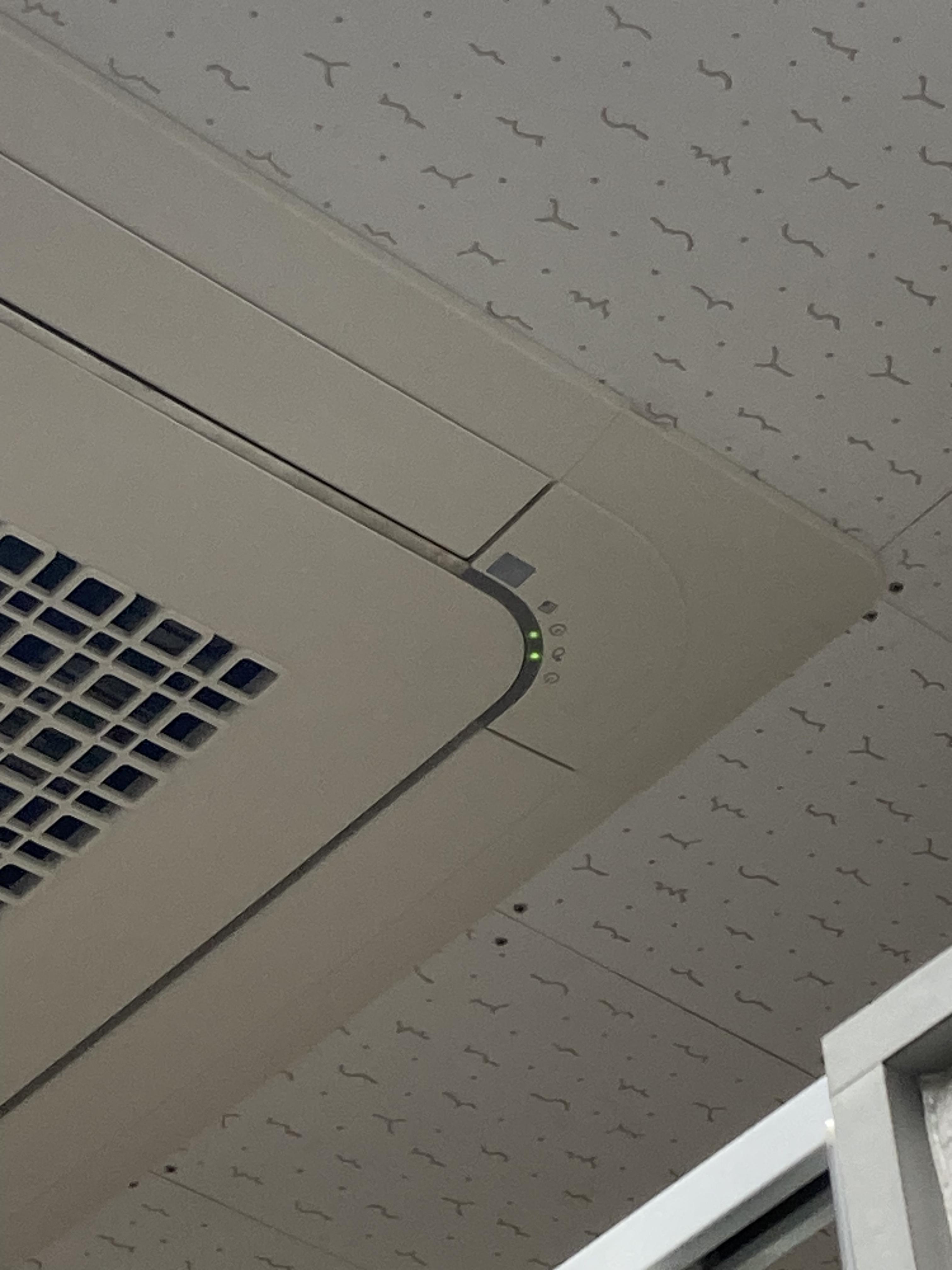

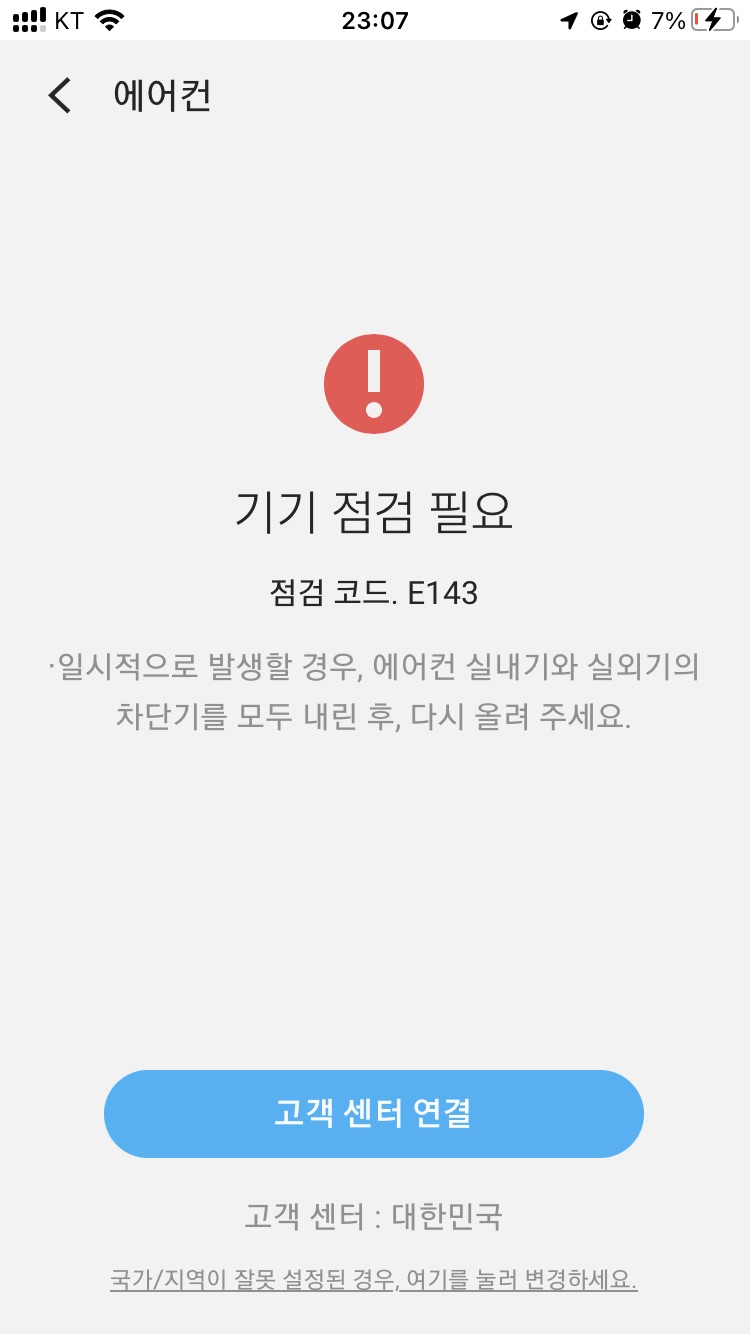

그러다가 갑자기 에어컨에서 에러음이 나더니 처음 보는 조합의 표시등이 점멸하고 있었습니다.

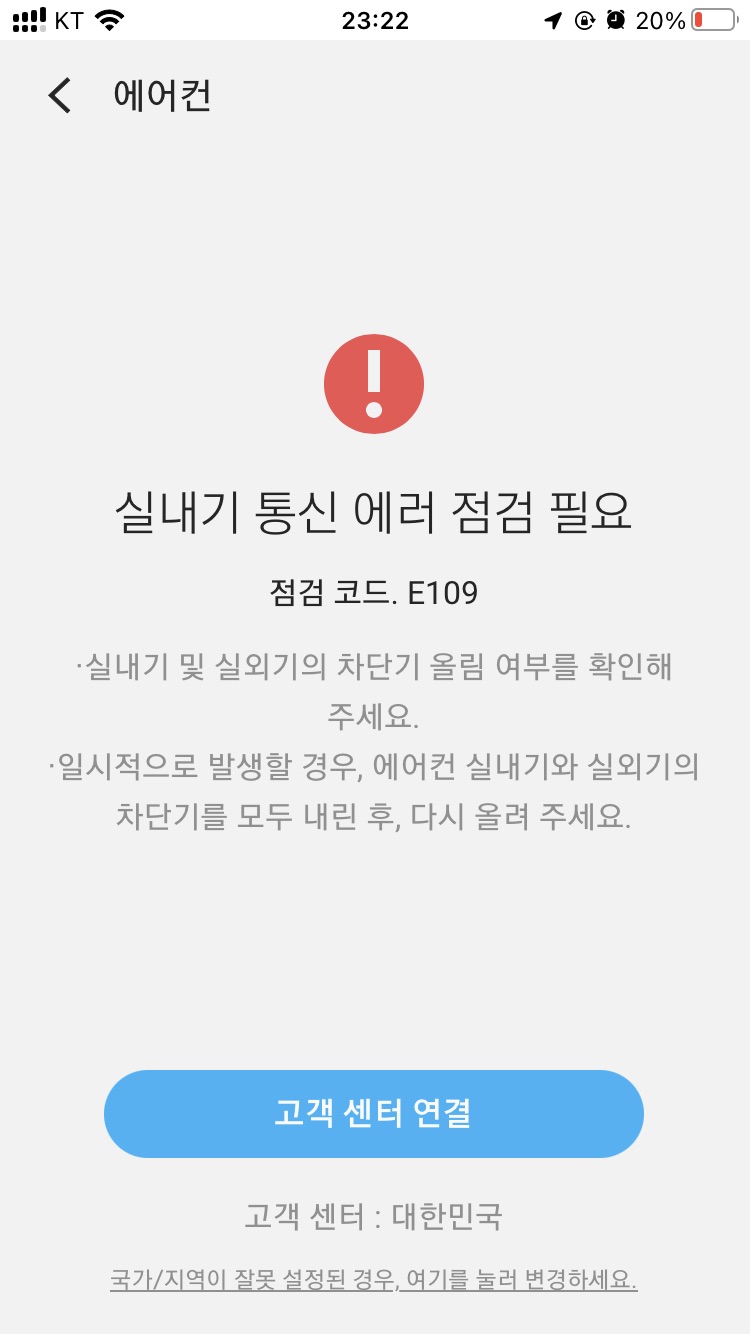

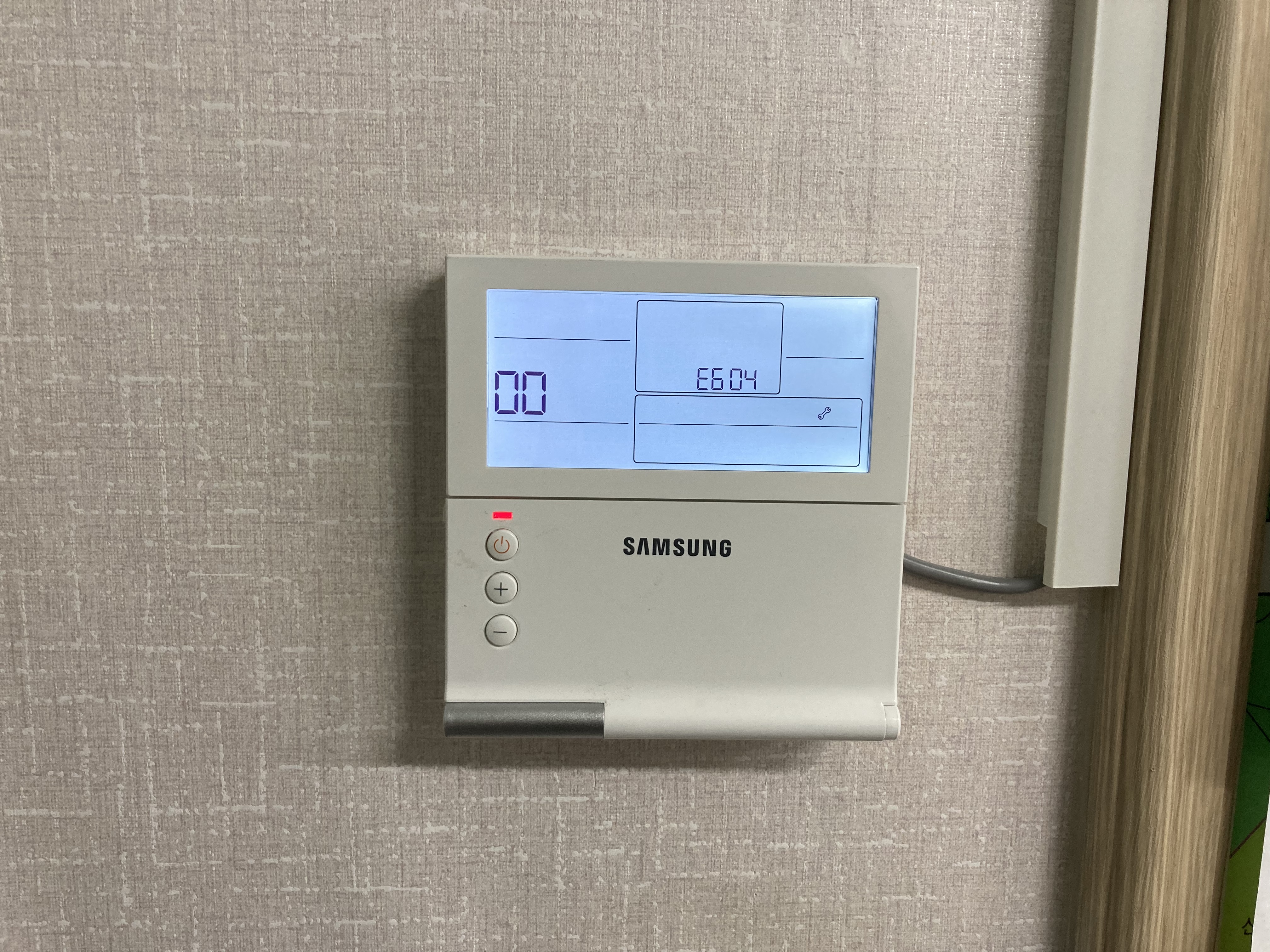

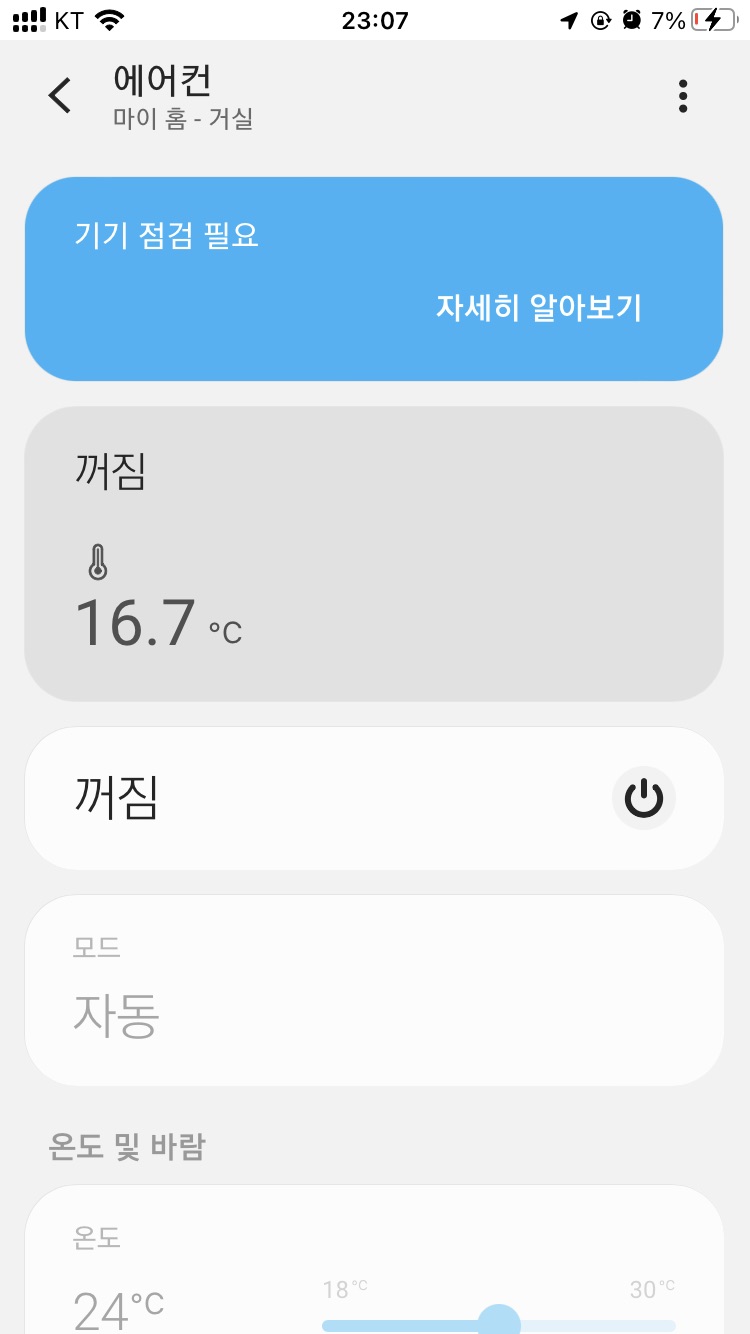

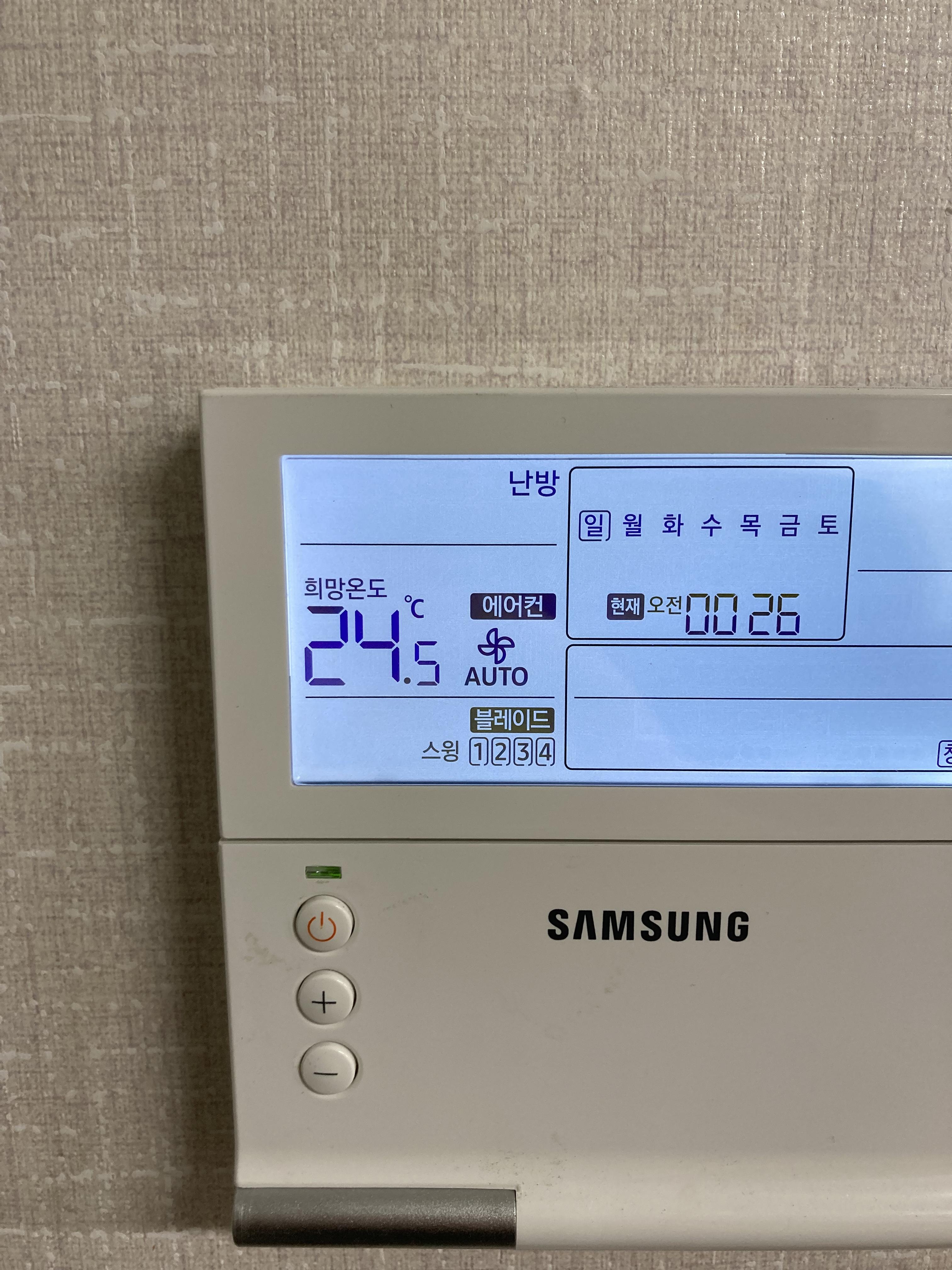

스마트싱스를 켜보니 E109라고 뜨네요. 찾아보니 실내기 Address 미완료 에러, 실외기와 3분 이상 통신이 없을 시 발생되는 에러라는데... 유선리모컨을 봤더니 이쪽도 아예 실내기랑 통신이 안 되어 트래킹을 못 하고 있는 상황이었습니다.
다행히 차단기를 다시 내렸다 올리니 해결은 되었습니다만 갑자기 떠서 좀 당황스럽네요 ㅋㅋ;
![](https://blog.kakaocdn.net/dn/yBxTC/btr4vpbqcBW/Qu9Cn6U9Jtc4HSs6GBMH30/img.jpg)
![](https://blog.kakaocdn.net/dn/cHYZ99/btr4G6Vt2jE/61Yyea9KKLkJ2IQ7KQ3a4K/img.jpg)

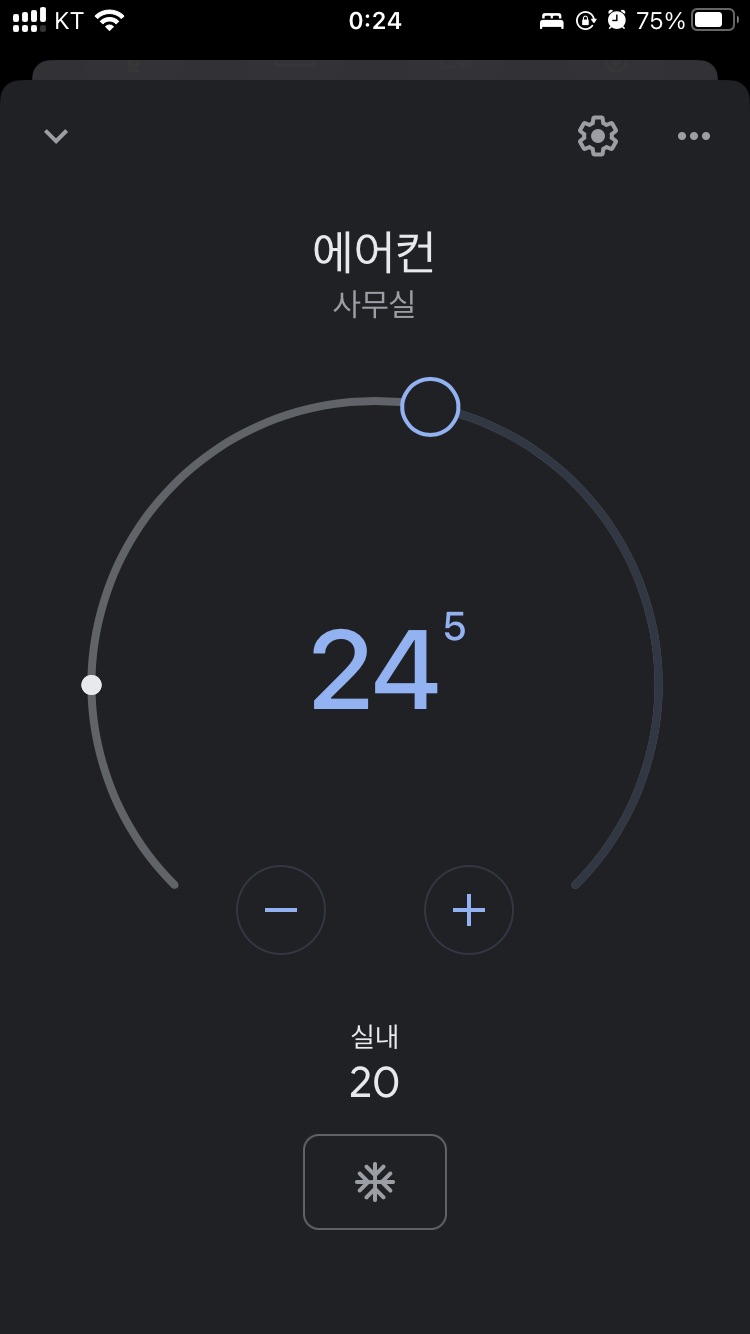

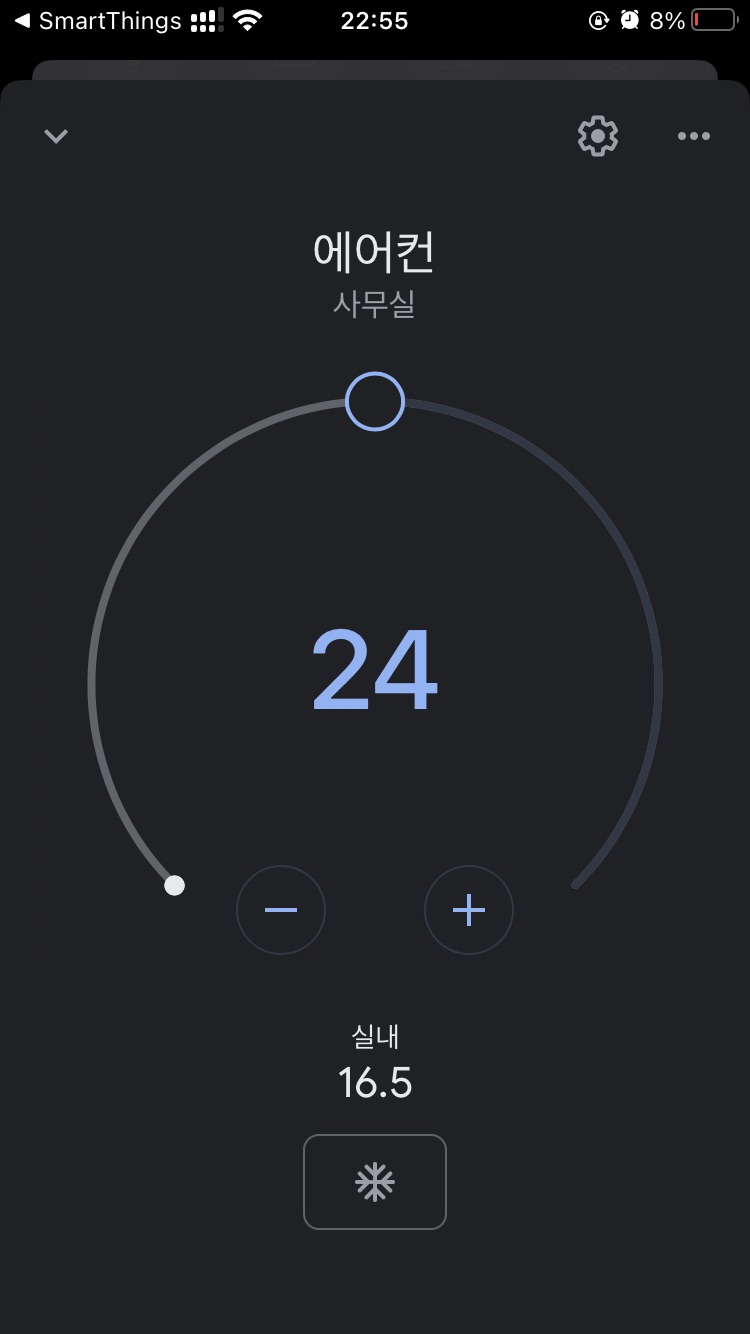

그리고 Google Home에서 온도 조작 시 0.5도 단위로 설정이 가능했습니다. SmartThings에서는 1도 단위로만 뜨는데 실제 에어컨에는 0.5도 단위로 반영되어 있네요.. 신기합니다. Wi-Fi Kit 설정에 온도 단위 설정이 있네요; 1°c 단위와 0.5°c 단위 중에서 고를 수 있습니다.
