이번에는 B2B가 아닌 미개봉 중고 제품을 구입했는데요, 오는 도중 사고가 있었으니...

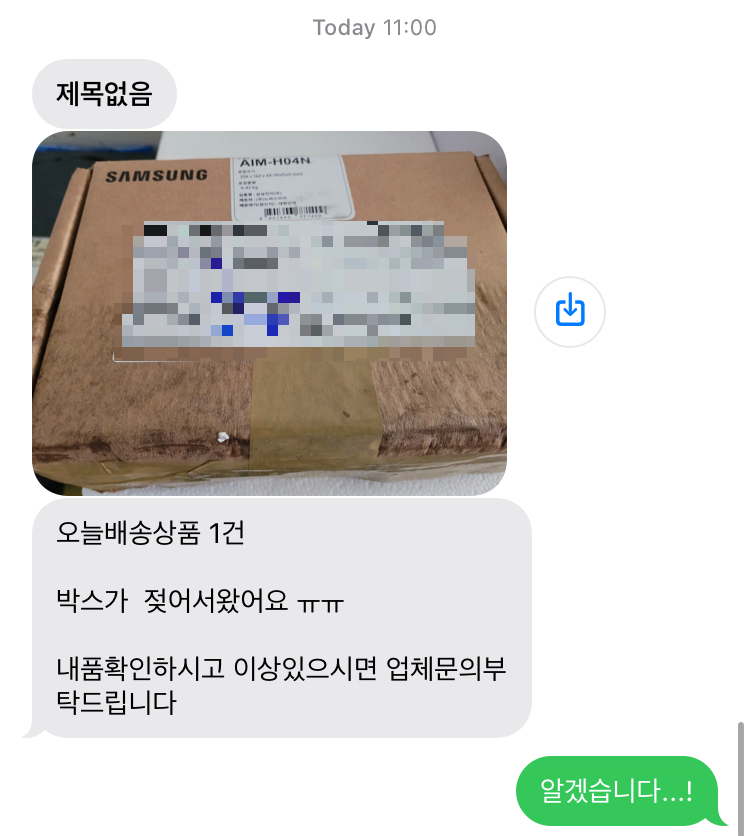

박스가 젖은 상태로 왔습니다... 살짝 젖은 줄 알았는데 받아보니 엄청 축축하네요;

---

Wi-Fi Kit (AIM-H04N) 개봉

다행히 주요 구성품은 비닐 안에 들어있어 침수되지 않았고, 설명서의 경우는 삼성에서 PDF 파일을 별도로 제공하니 젖어도 상관은 없었습니다. 안 젖어서 오는게 베스트지만..

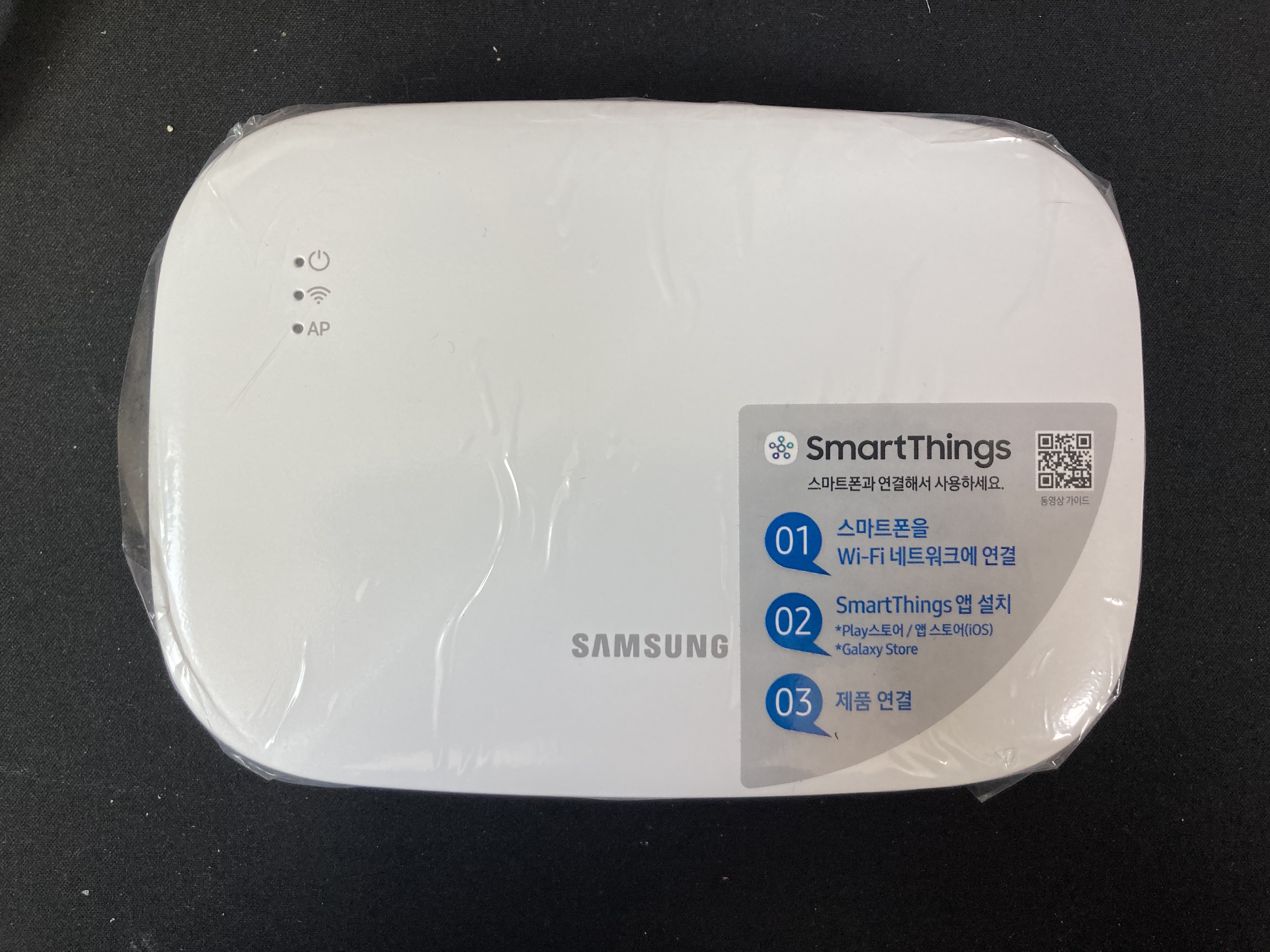

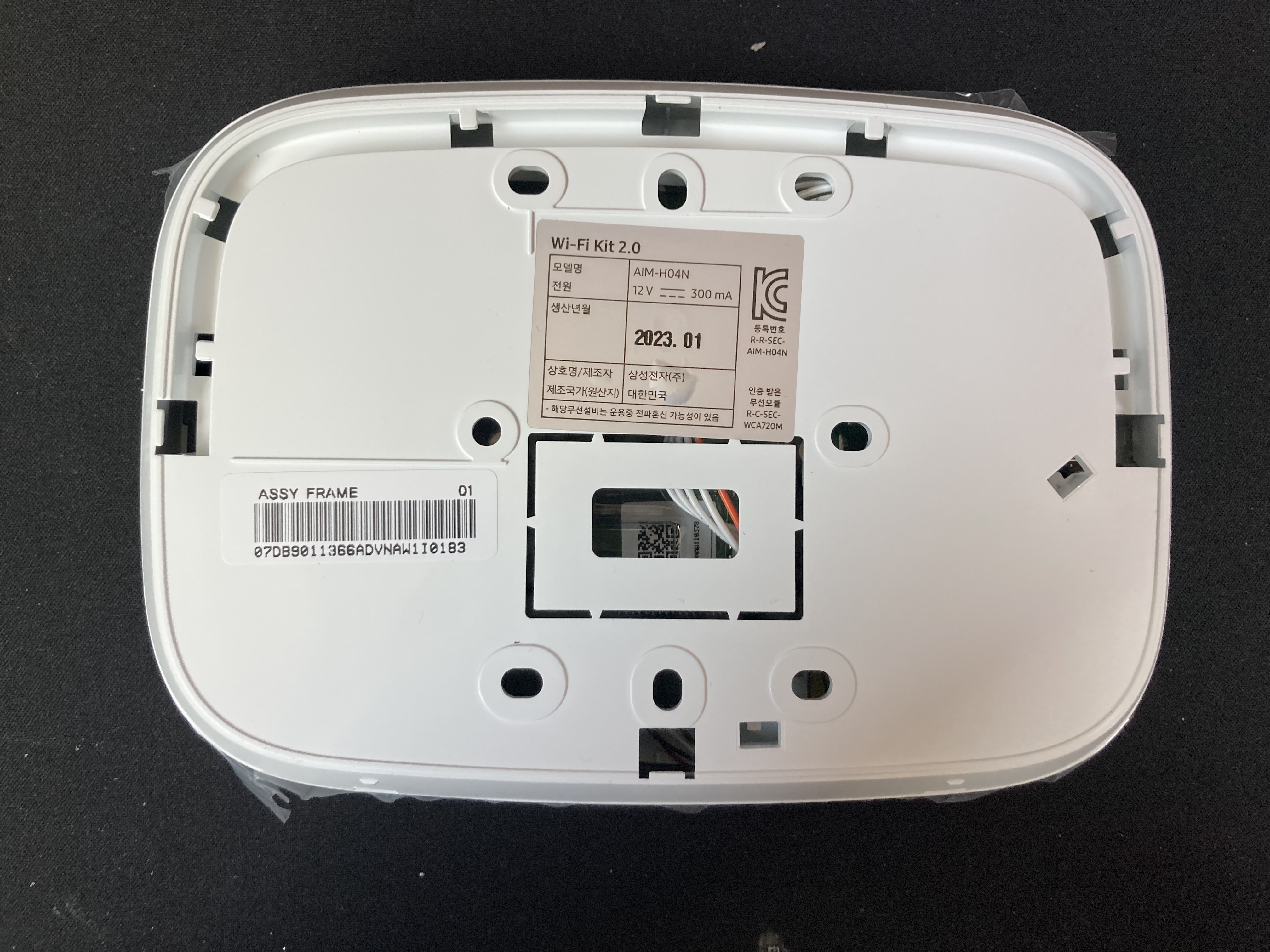

스퀘어클 형태로 되어 있으며, 제조일자는 23년 1월입니다. 나름 새거네요 ㅎ

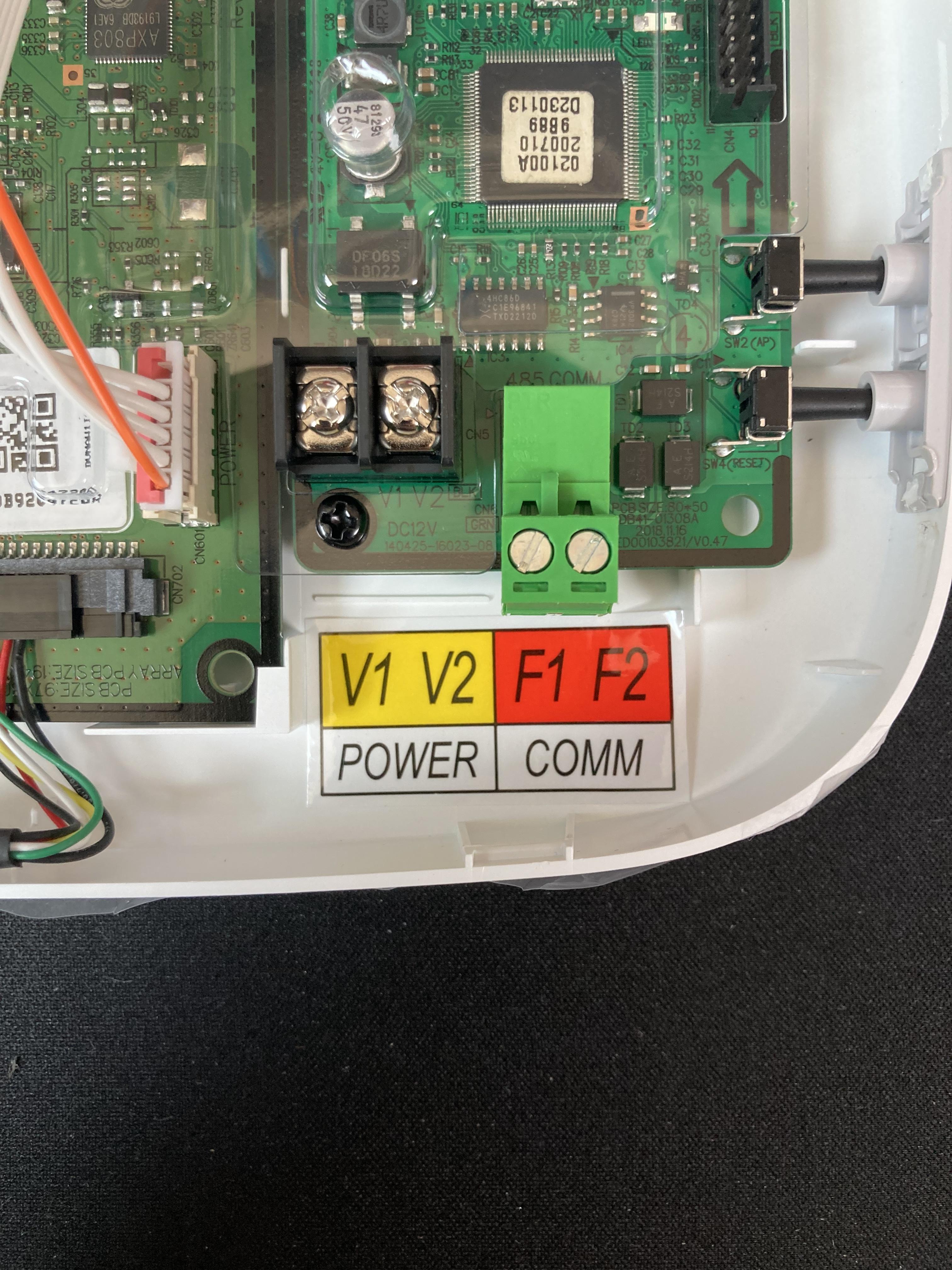

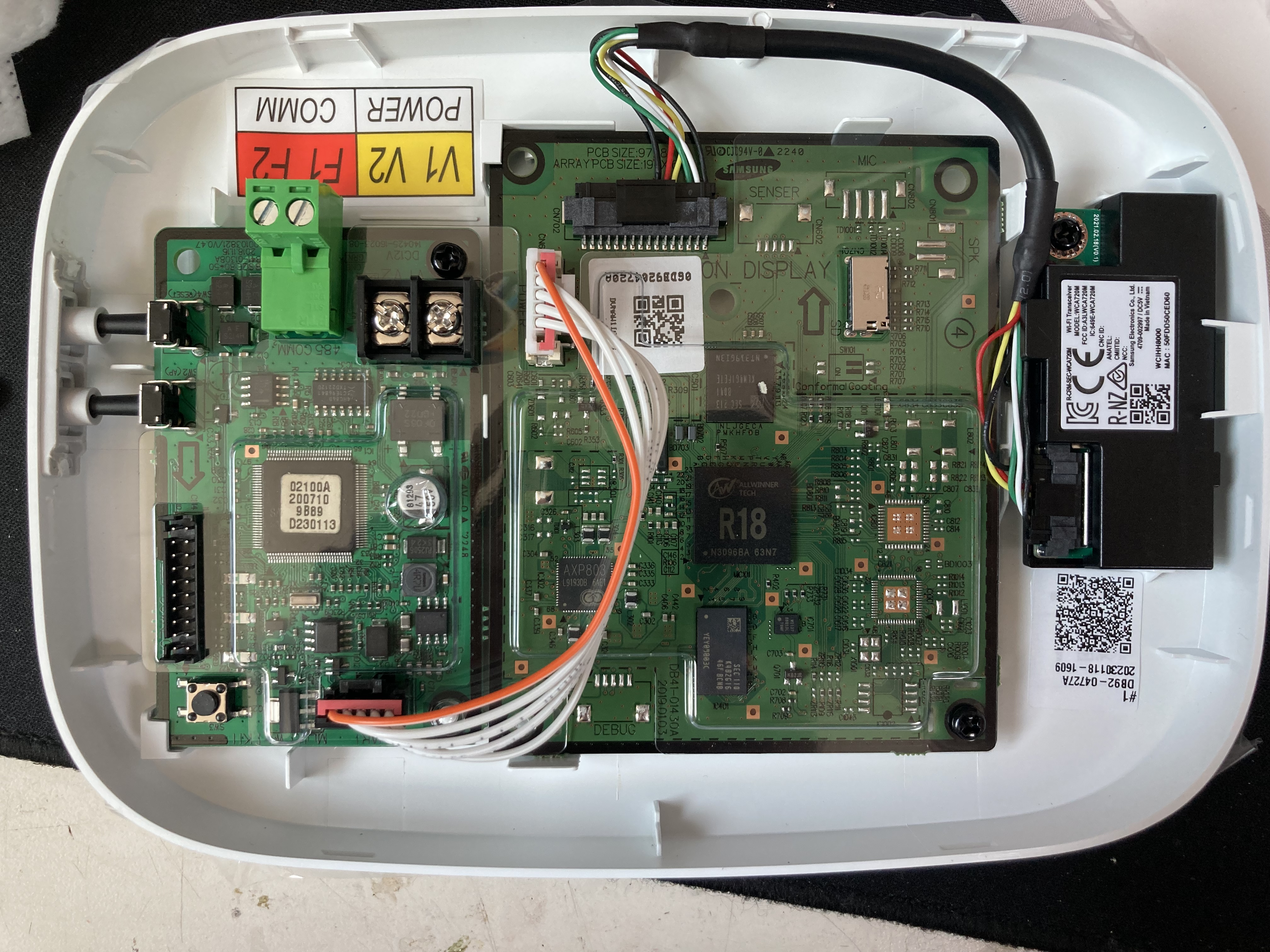

내부는 이렇게 생겼습니다. 왼쪽이 실내기 통신과 관련된 부분으로 보입니다.

전원 단자는 압착단자로 연결하게 되어 있고, 통신 단자는 통신선을 까서 연결하게 되어 있습니다.

---

위치 선정 및 설치

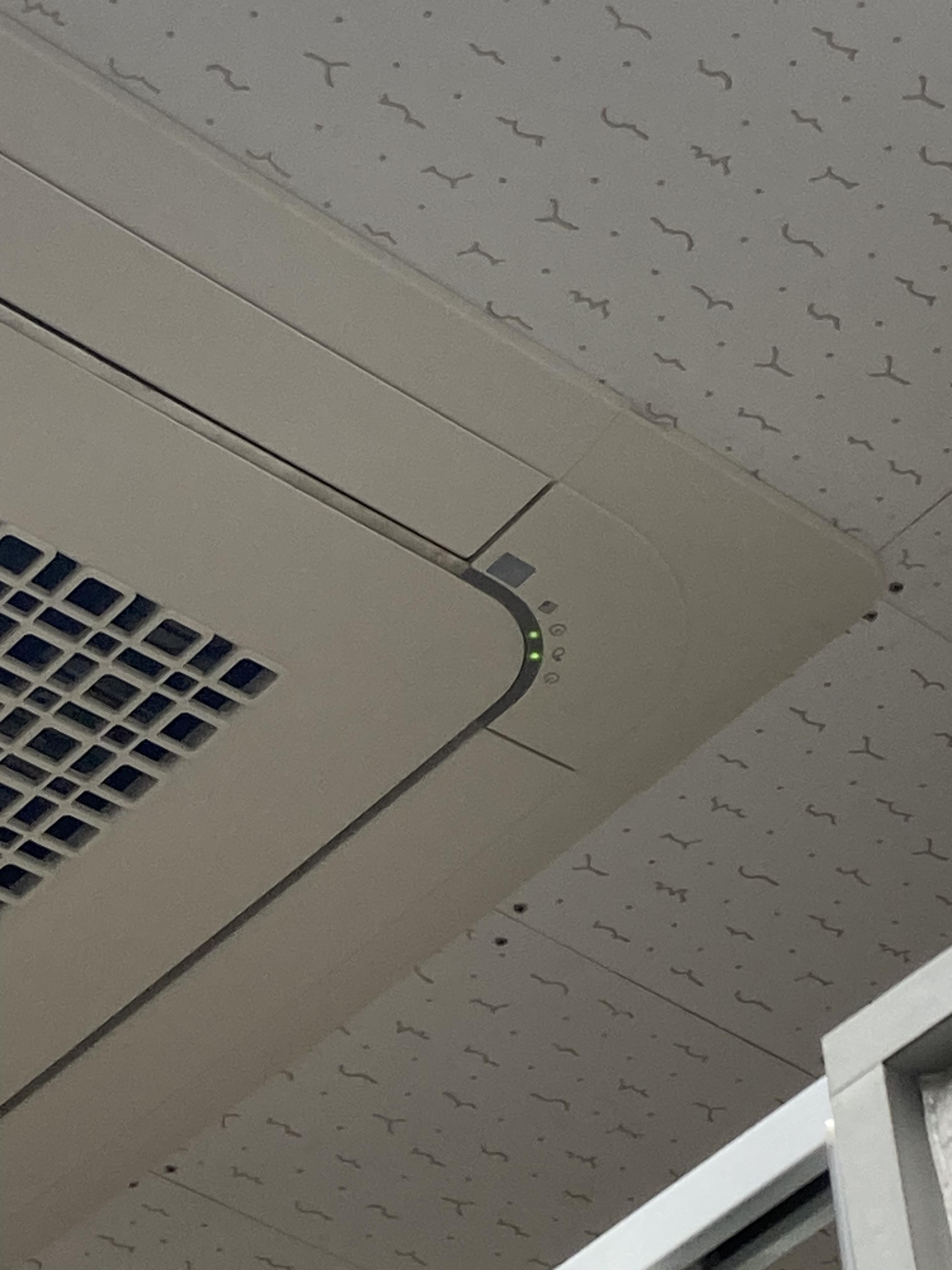

표시등이 켜진 건 E143 에러입니다... ㅋㅋ

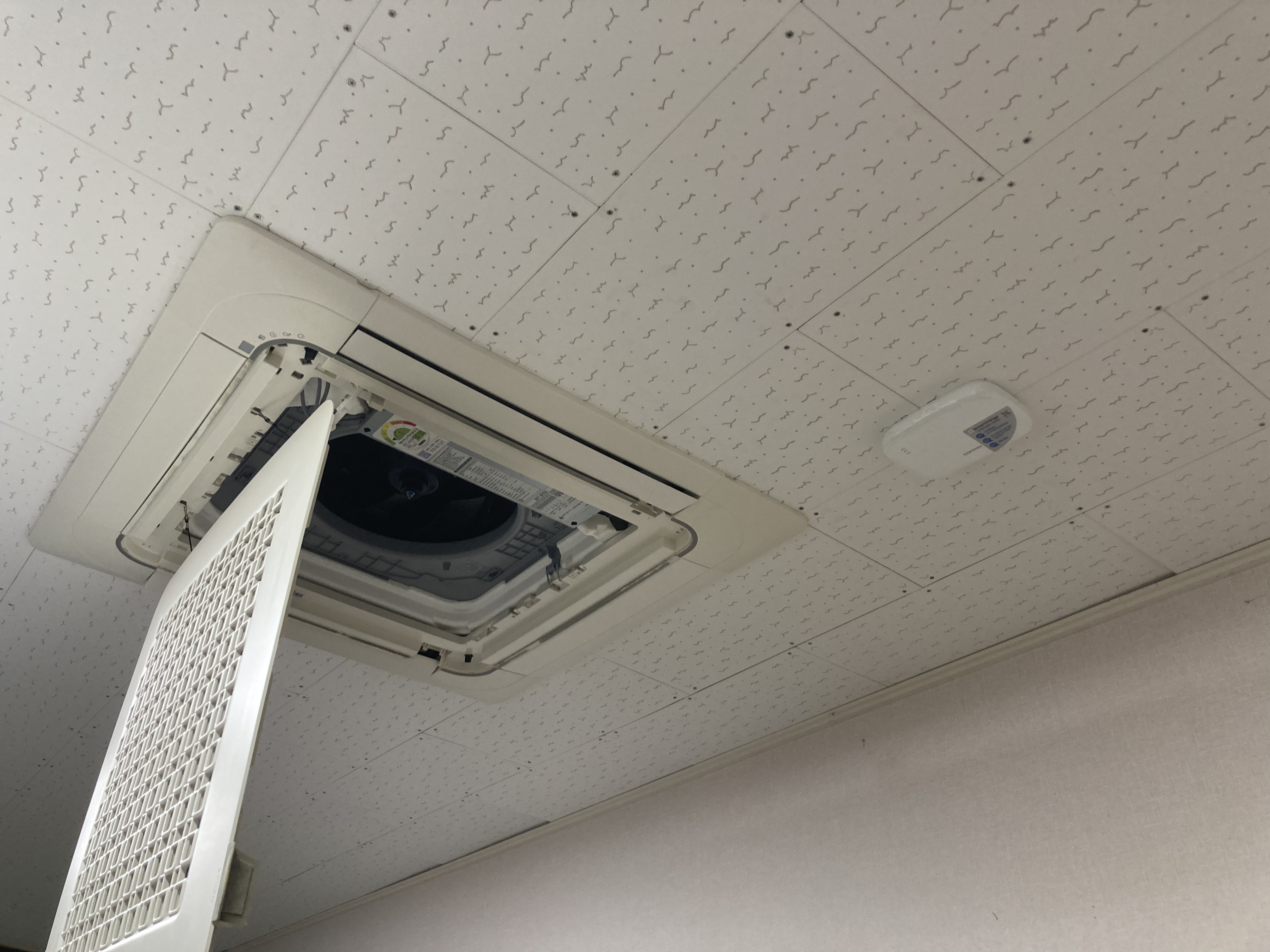

장착 위치를 실내기 옆이랑 리모컨 옆 중에 고민하다가, 그냥 실내기 옆에 달기로 했습니다.
배선도 모자라고... 무엇보다 예전 유선리모컨 설치할 때의 악몽이 ;;

Wi-Fi Kit 장착 시 반드시 에어컨 차단기를 내리고 작업하세요. F1/F2 단자는 실내/외기 통신 단자로 전원을 차단하지 않고 작업 시 통신 오류가 발생할 수 있으며, 또한 에어컨에는 220V(3상인 경우 380V) 전원이 직결되어 감전의 위험이 있습니다.

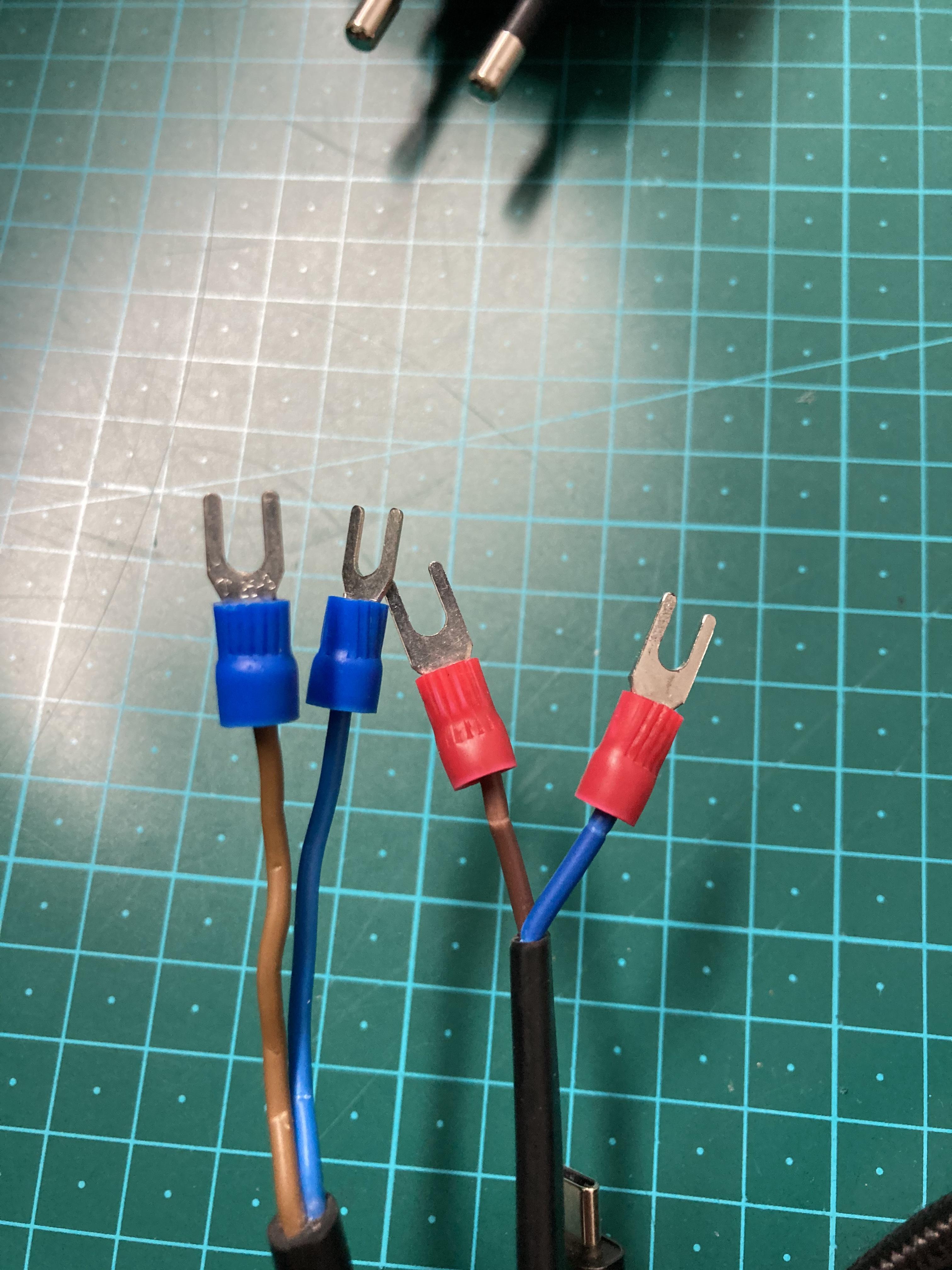

압착기를 잃어버려서 롱노우즈 안쪽에 끼고 누름. 압착은 잘 되었습니다.

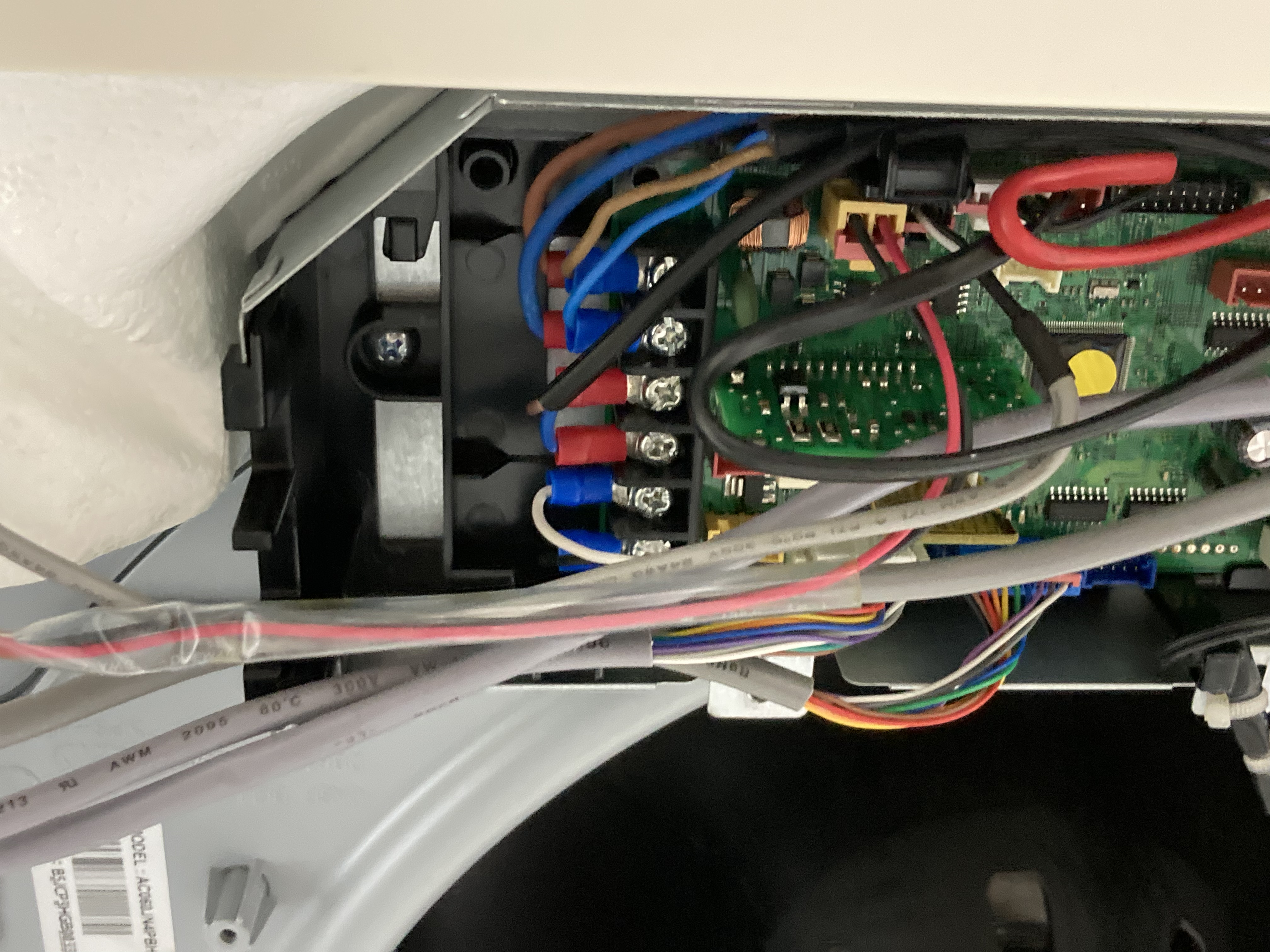

배선에 압착 단자를 달아주고, 실내기에 결선합니다.
기존 배선이 빠지지 않게 잘 장착합니다.

많은 분들에게 혼란을 주었을 구통신/신통신 구분법으로 F1 F2는 구통신, R1 R2가 신통신이라는 말이 있는데 반은 틀립니다. R1/R2 단자는 신통신 시스템의 실외기 - 실외기 간 연결에 사용하는 단자입니다. 싱글형 실내기 여러 대를 Wi-Fi Kit 하나에 연결할 때, 실내기가 아닌 실외기의 R1, R2를 데이지 체인으로 연결하고 Wi-Fi Kit을 여기에 연결합니다.
실외기 그룹 주소 설정을 다시 해주지 않으면 주소가 충돌하여 에러가 발생하며, 외부에서 배선 작업을 진행해야 하므로 이 경우는 자가설치를 추천하지 않습니다.

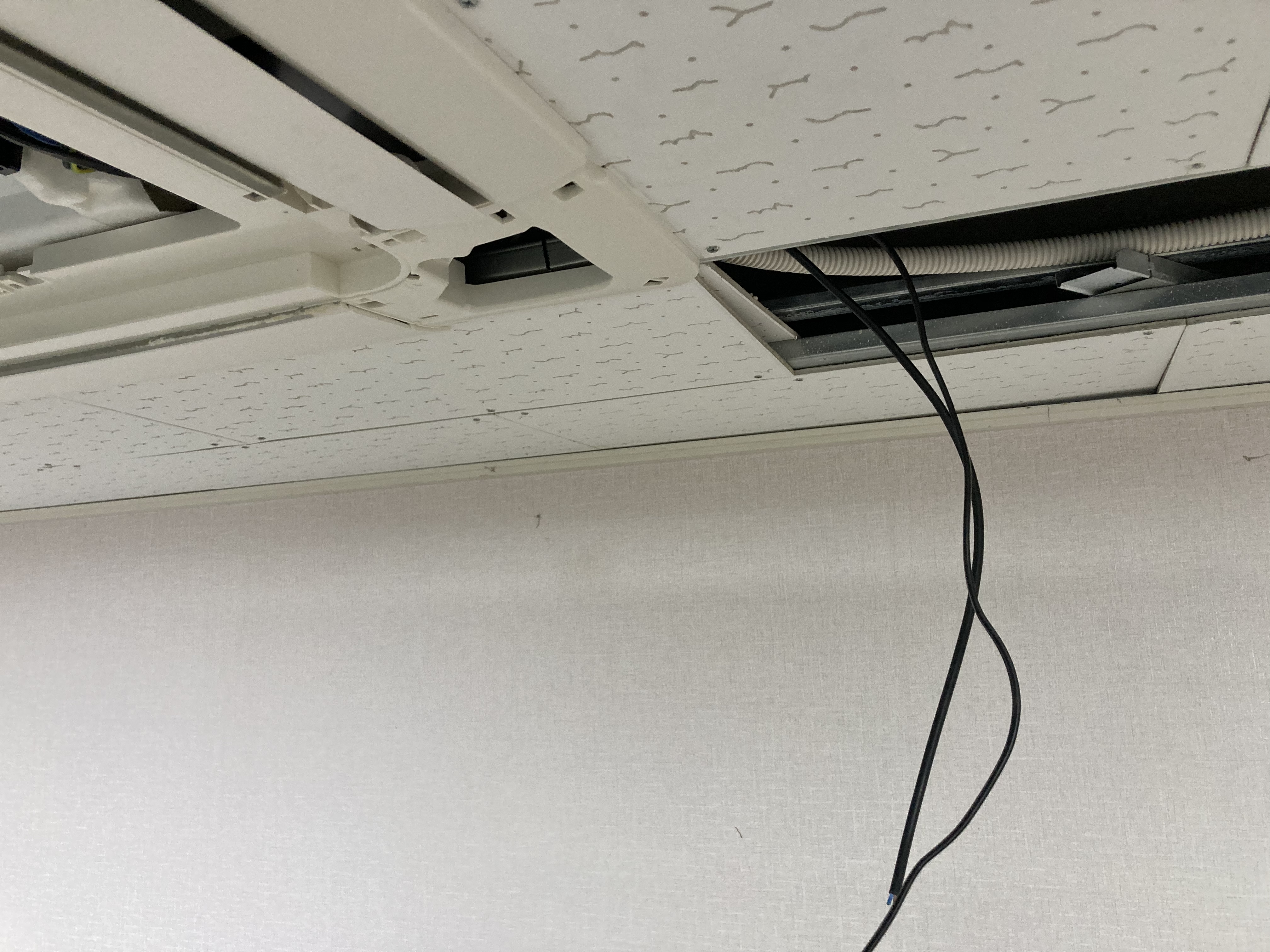

실내기 바로 옆 텍스를 뜯고 배선을 빼줍니다.

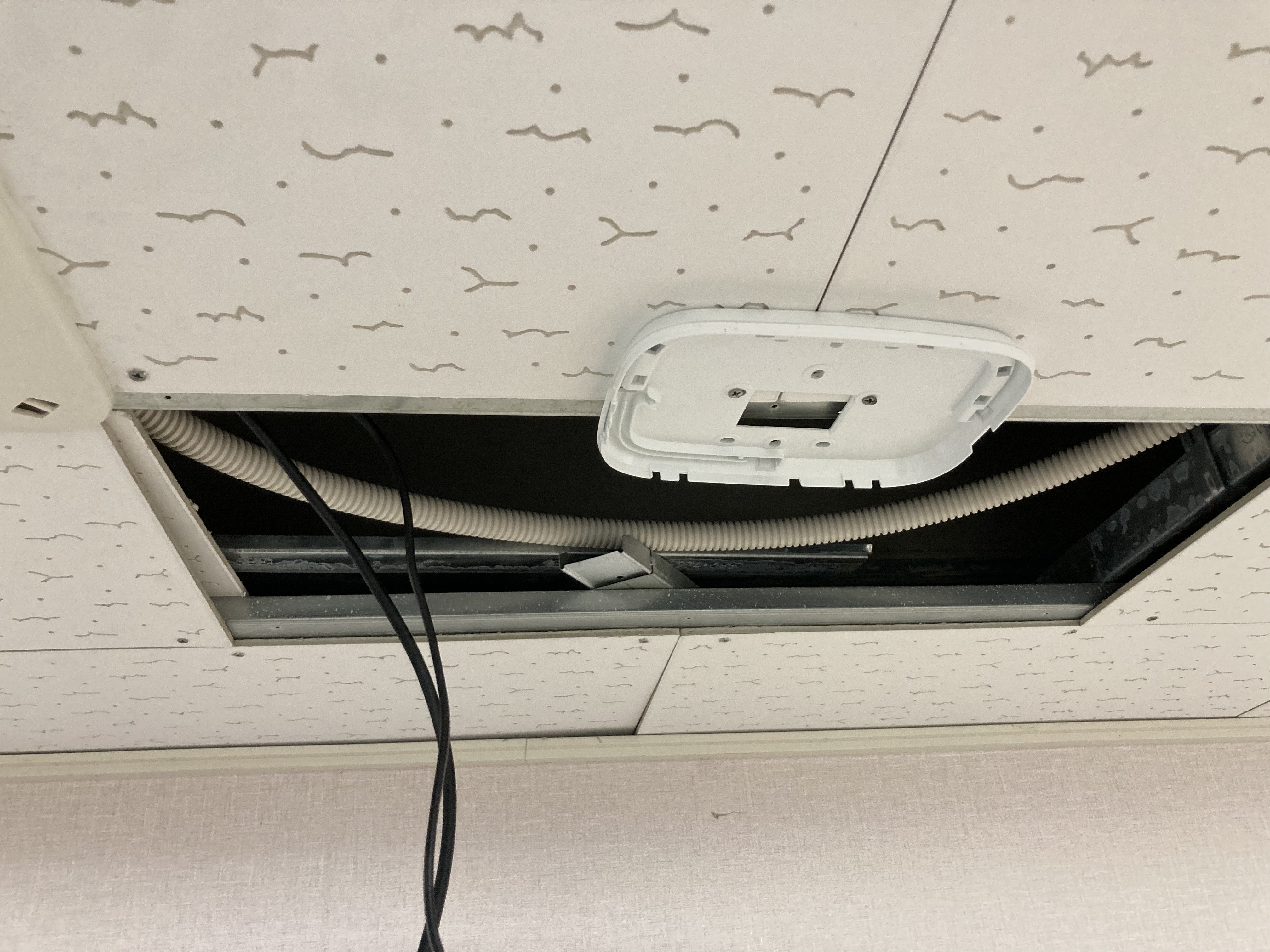

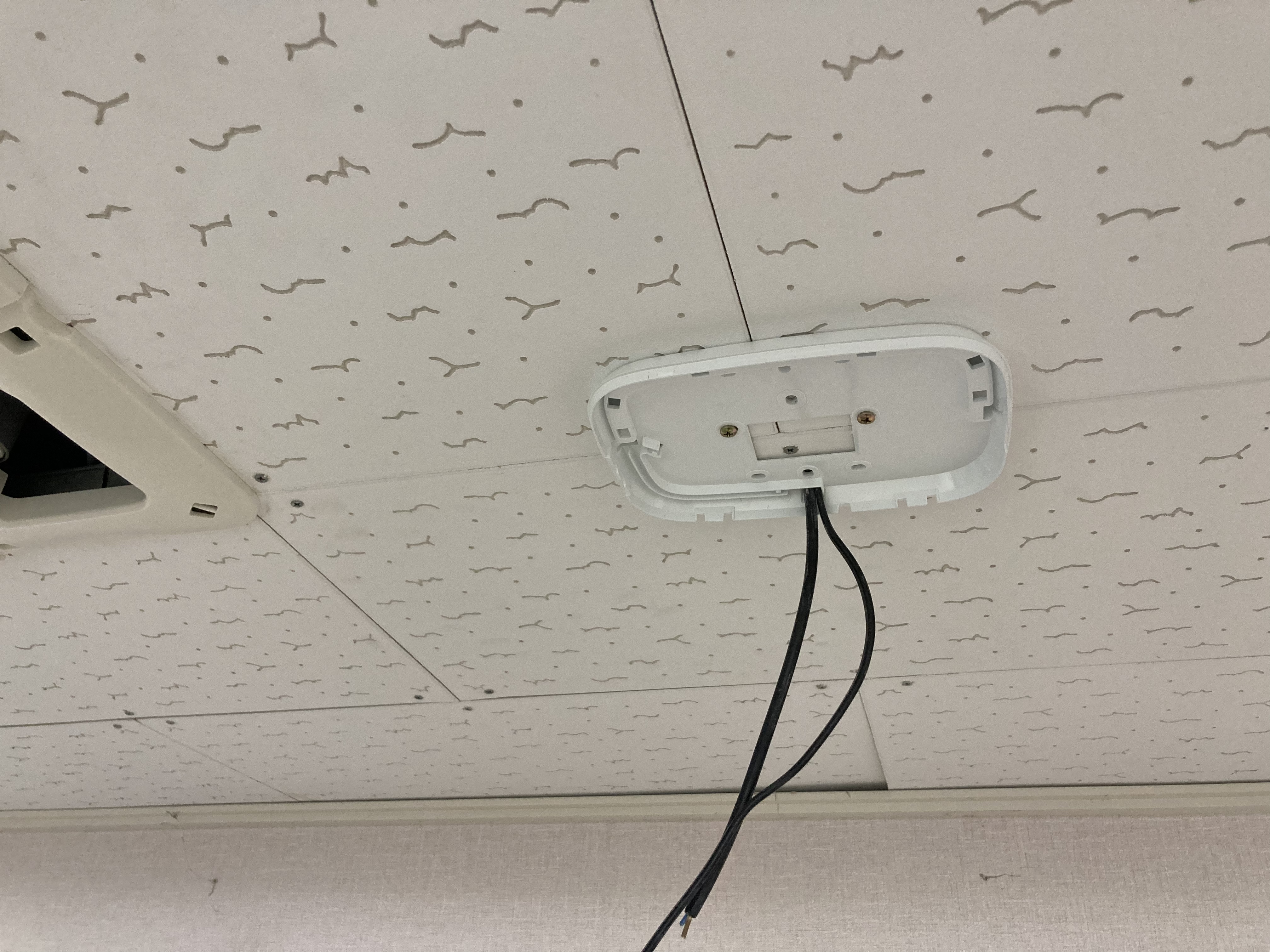

Wi-Fi Kit 위치도 잡아줍니다.

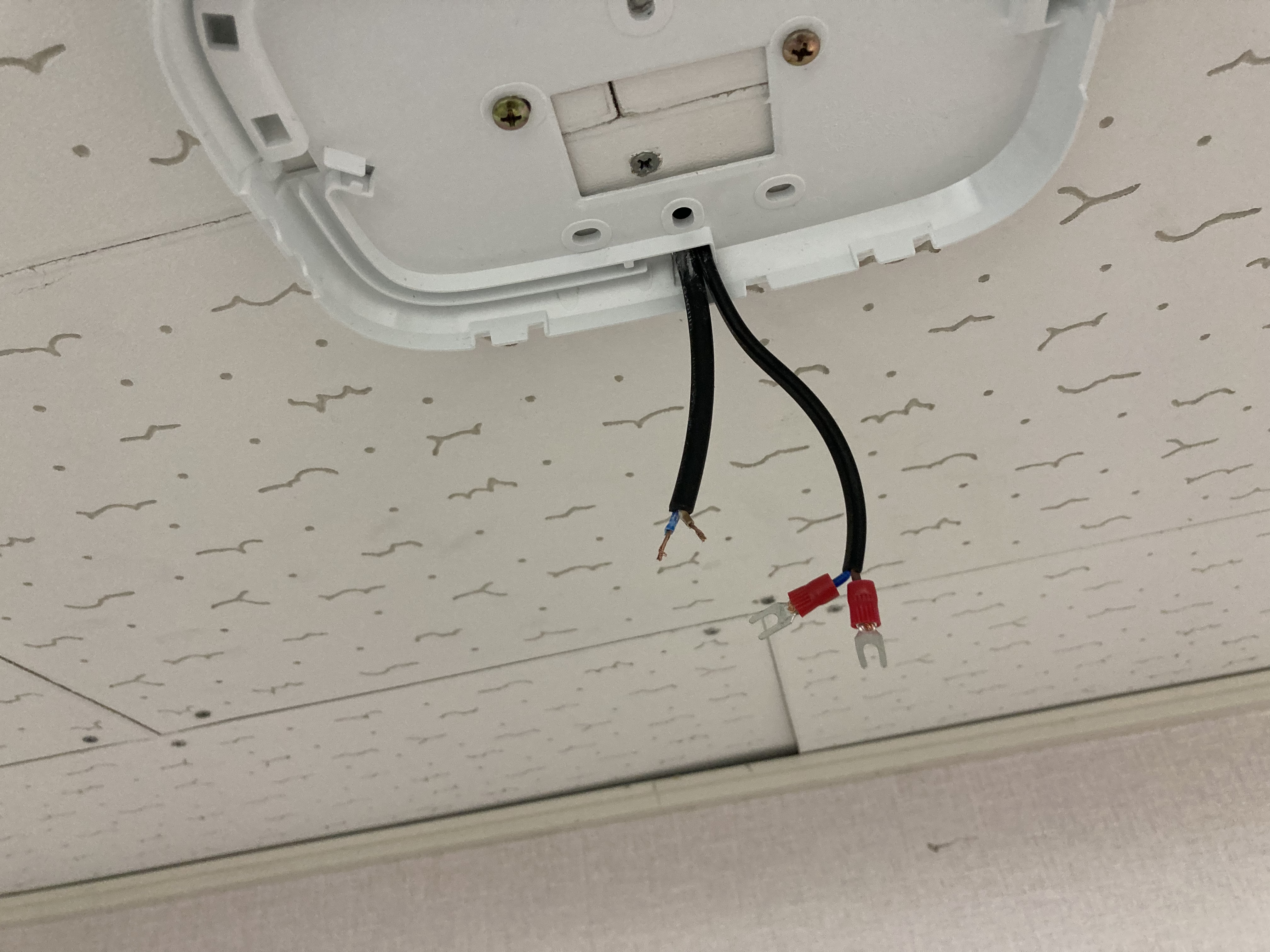

배선을 Wi-Fi Kit 프레임 안쪽으로 빼고, 전원 선에만 단자를 달아줍니다.

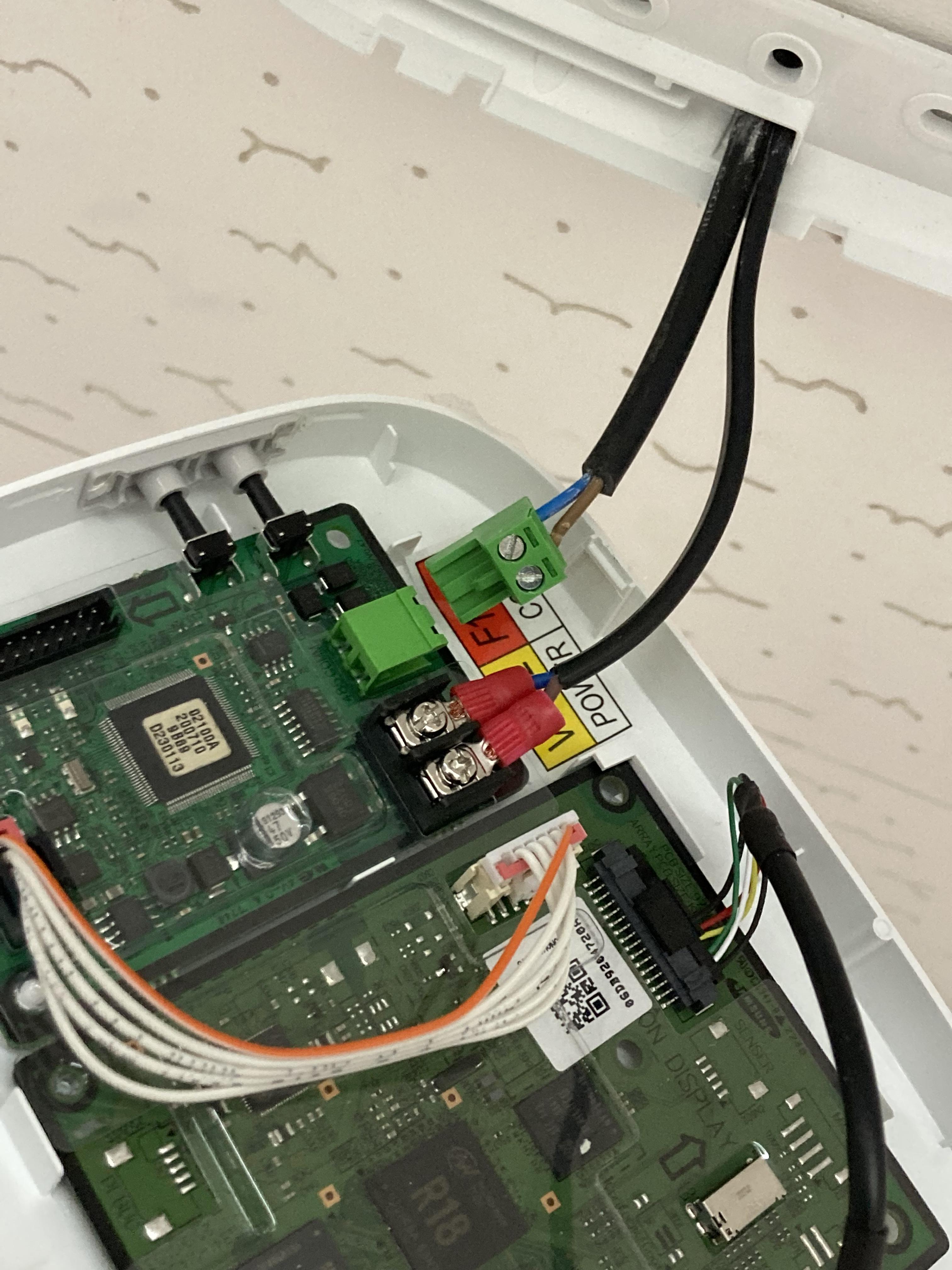

전원선과 통신선을 각각 Wi-Fi Kit에 연결하고 프레임에 키트를 장착하면 끝입니다.

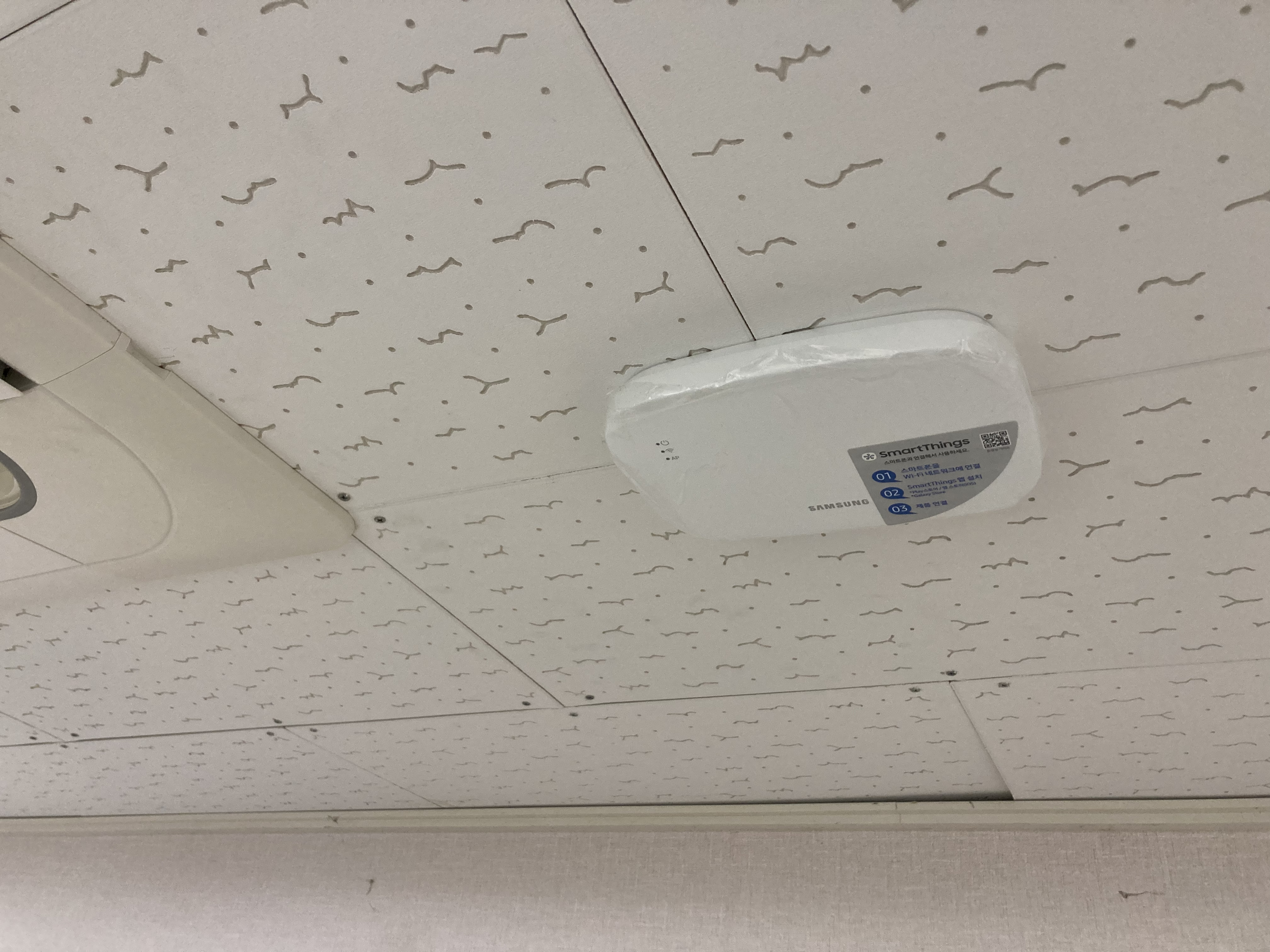

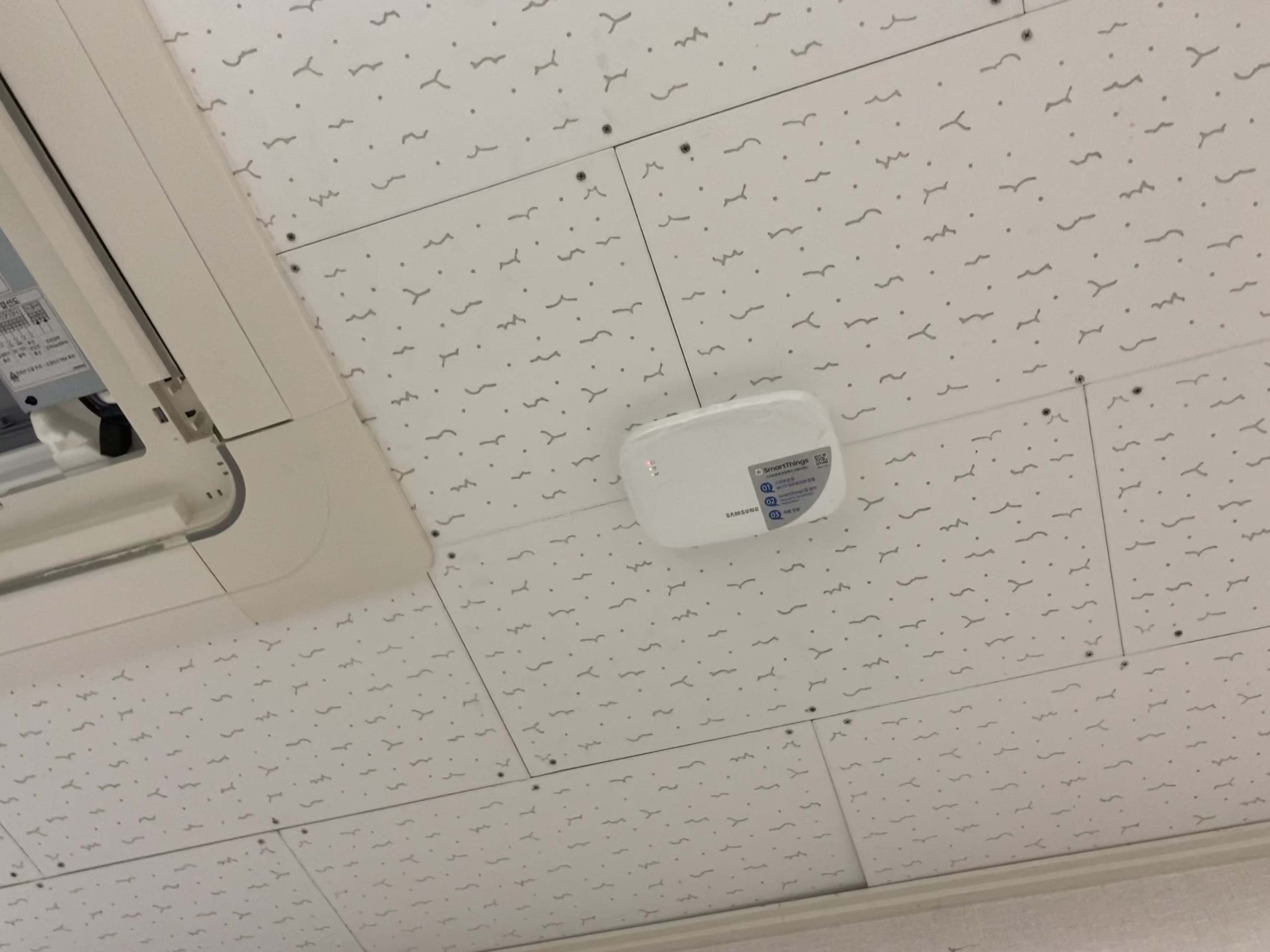

이제 Wi-Fi Kit 장착이 끝났습니다. 이제 에어컨 차단기를 올려 정상 작동하는지 확인해봅니다.

---

설치 완료 & SmartThings 연결

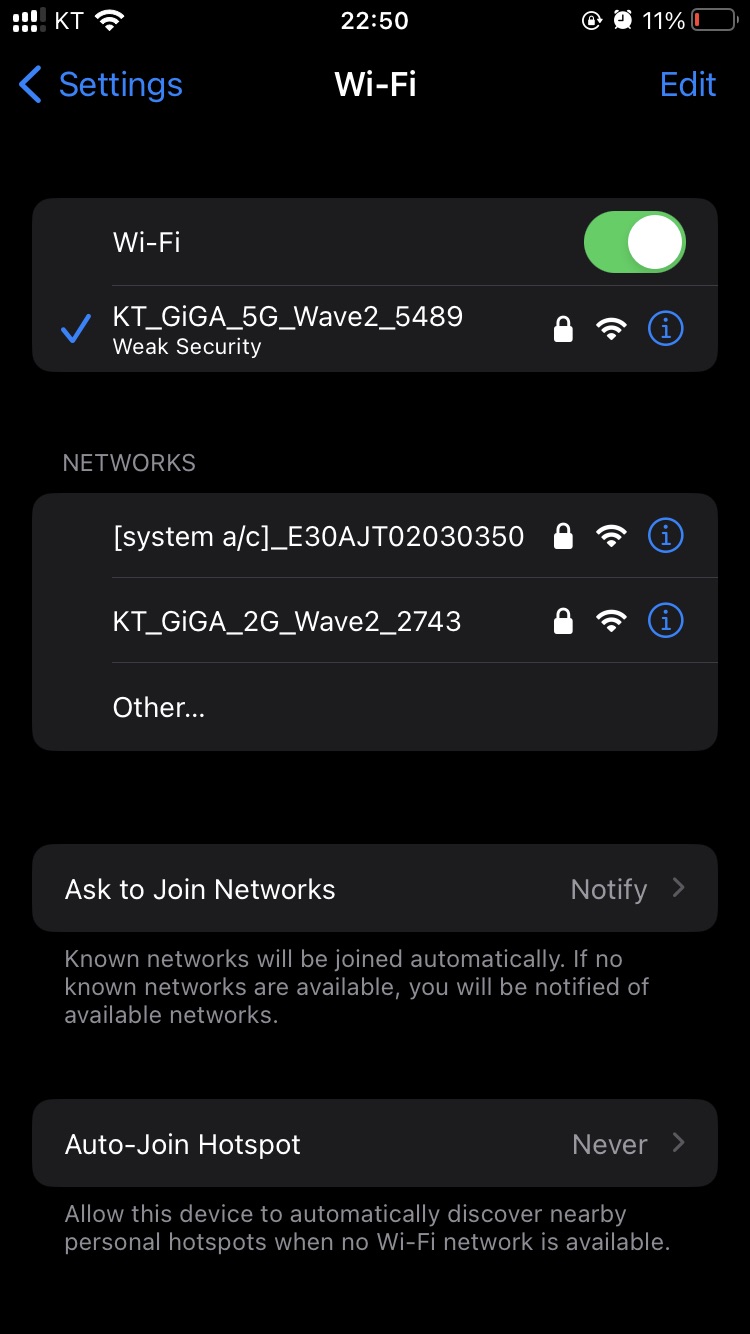

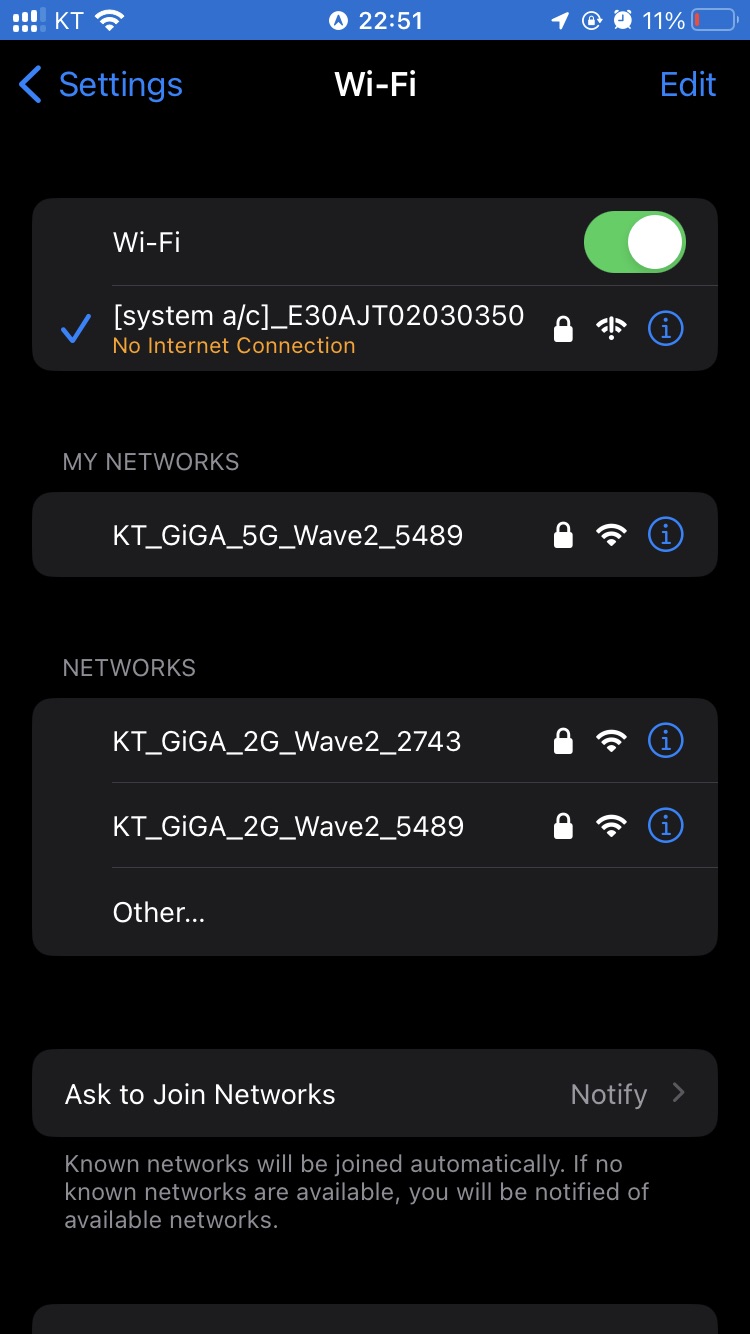

차단기를 올리니 WI-Fi Kit 표시등이 켜지고 새로운 핫스팟이 발견되었습니다.

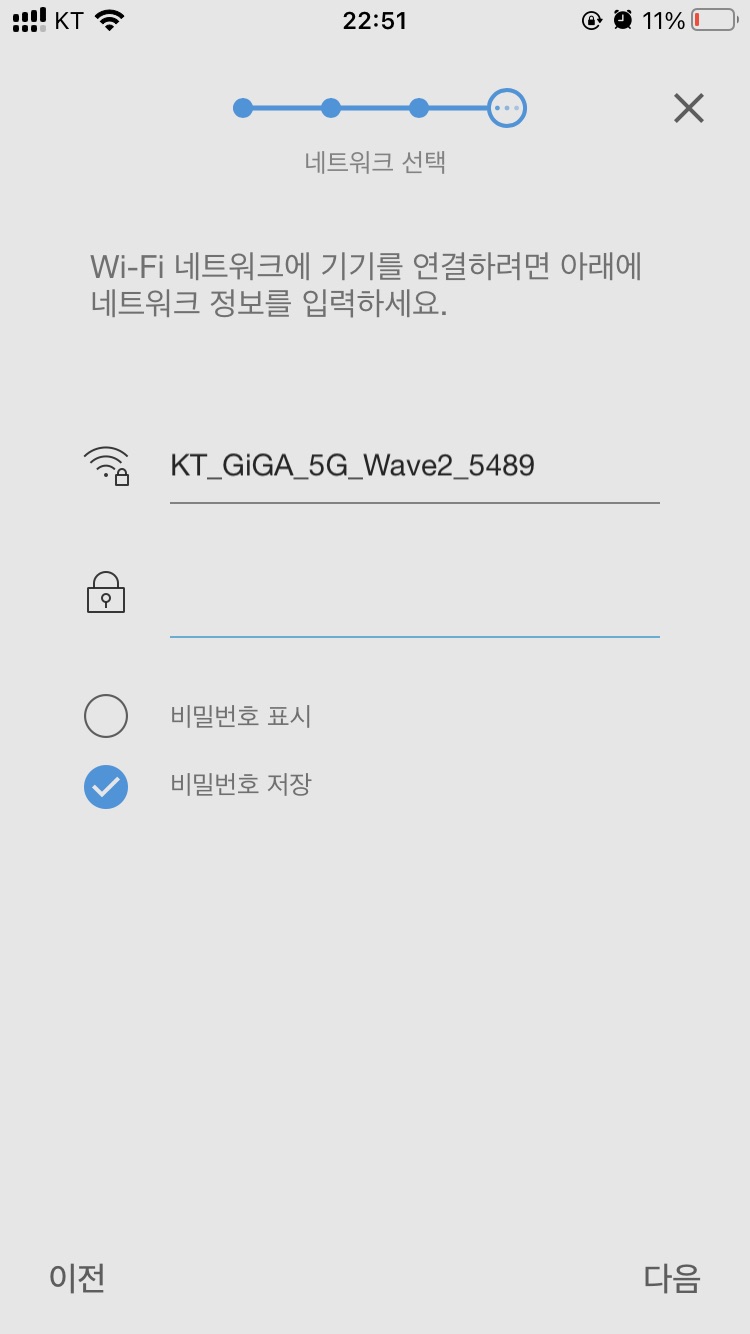

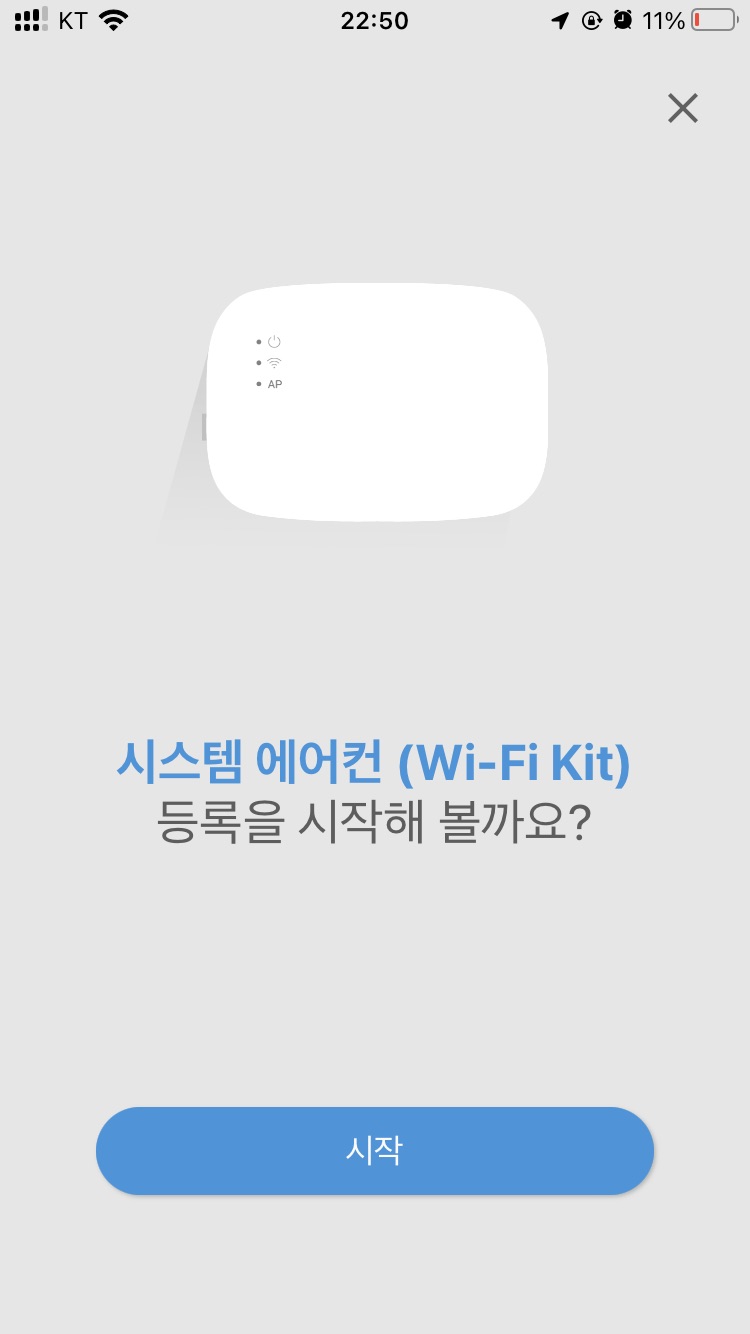

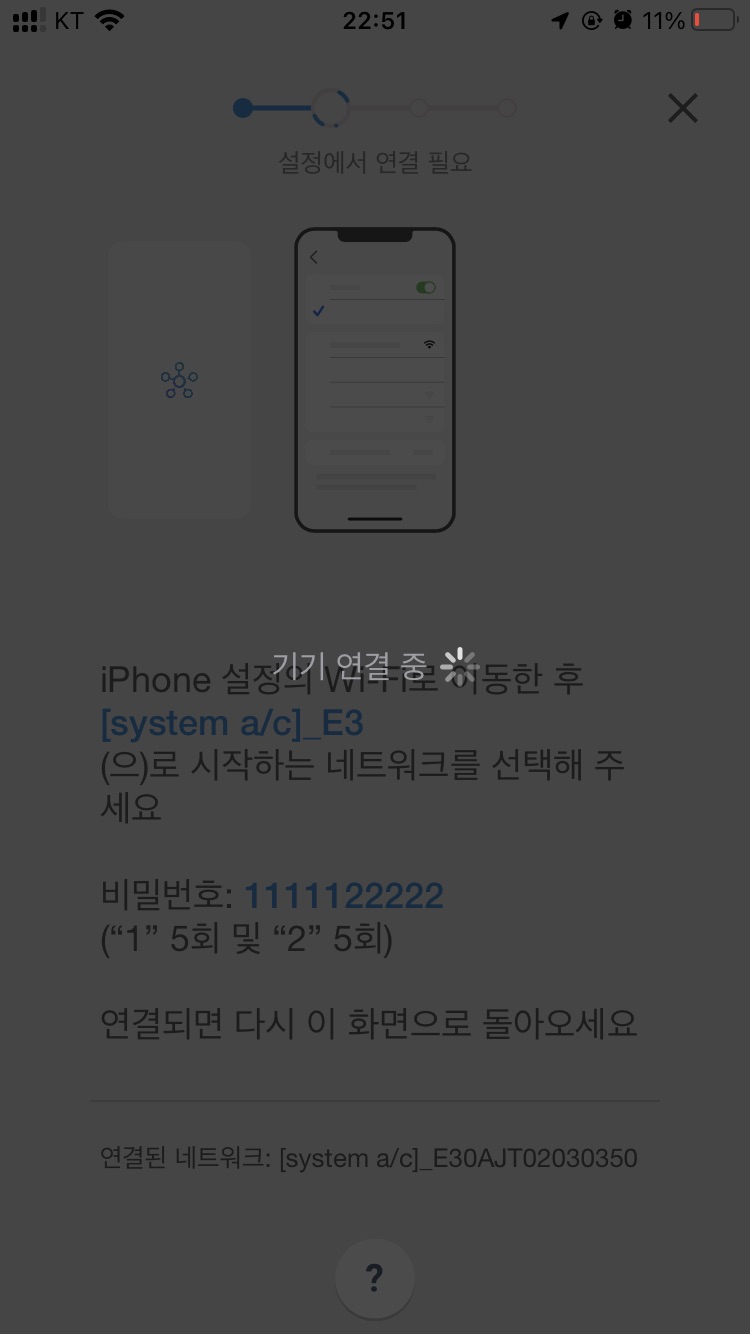

SmartThings에 연결합니다. 최초 설치라 AP 모드가 자동으로 활성화되어 별다른 조작은 필요하지 않았습니다.

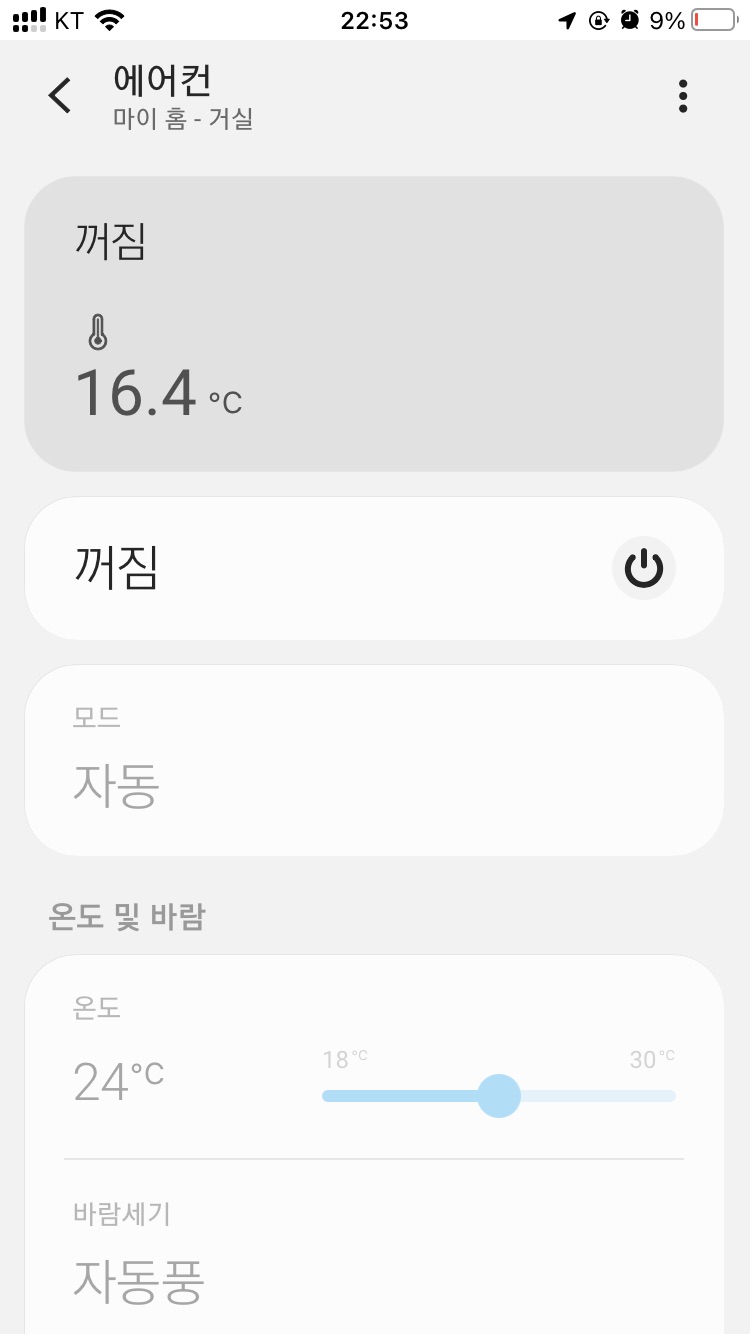

각각 SmartThings와 Google Home입니다. Google Home 쪽에는 기능 구현을 제대로 안 해놓은 건지 운전모드 변경이 불가능했습니다.

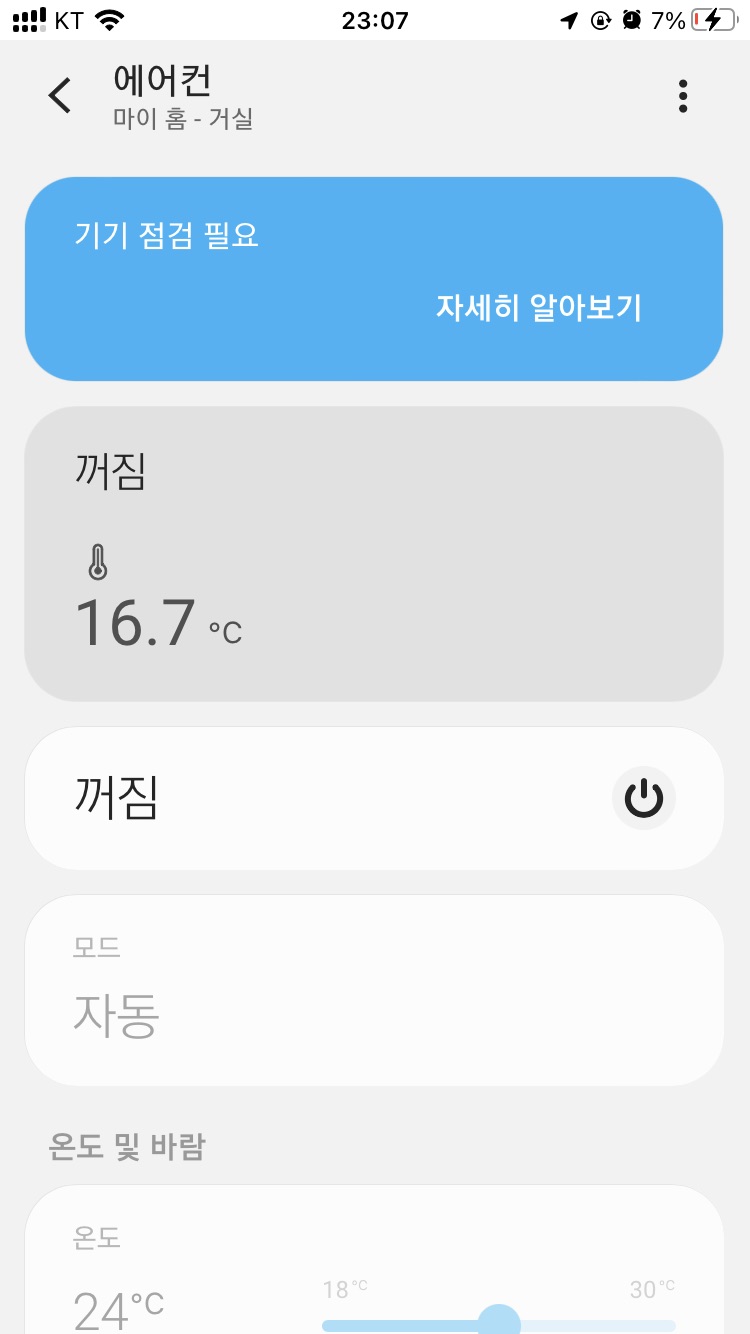

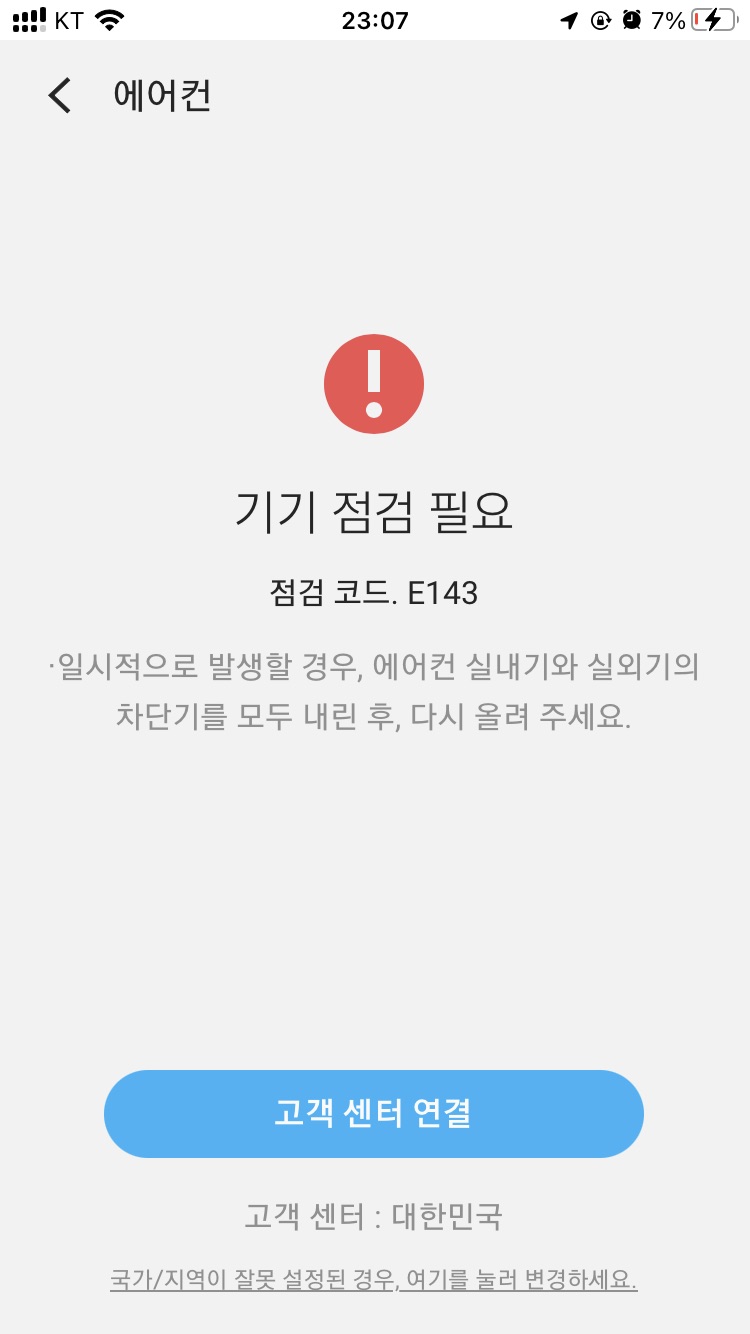

간접풍 기능을 켜놓고 잠시 기다리니 SmartThings 앱에도 에러 코드와 간단한 조치사항이 함께 뜹니다. 발생된 에러에 대한 자세한 설명은 나오지 않지만, 유선리모컨이 없는 환경에서는 꽤 유용할 것 같습니다.

---

그러다가 갑자기 통신 에러가 발생했습니다.

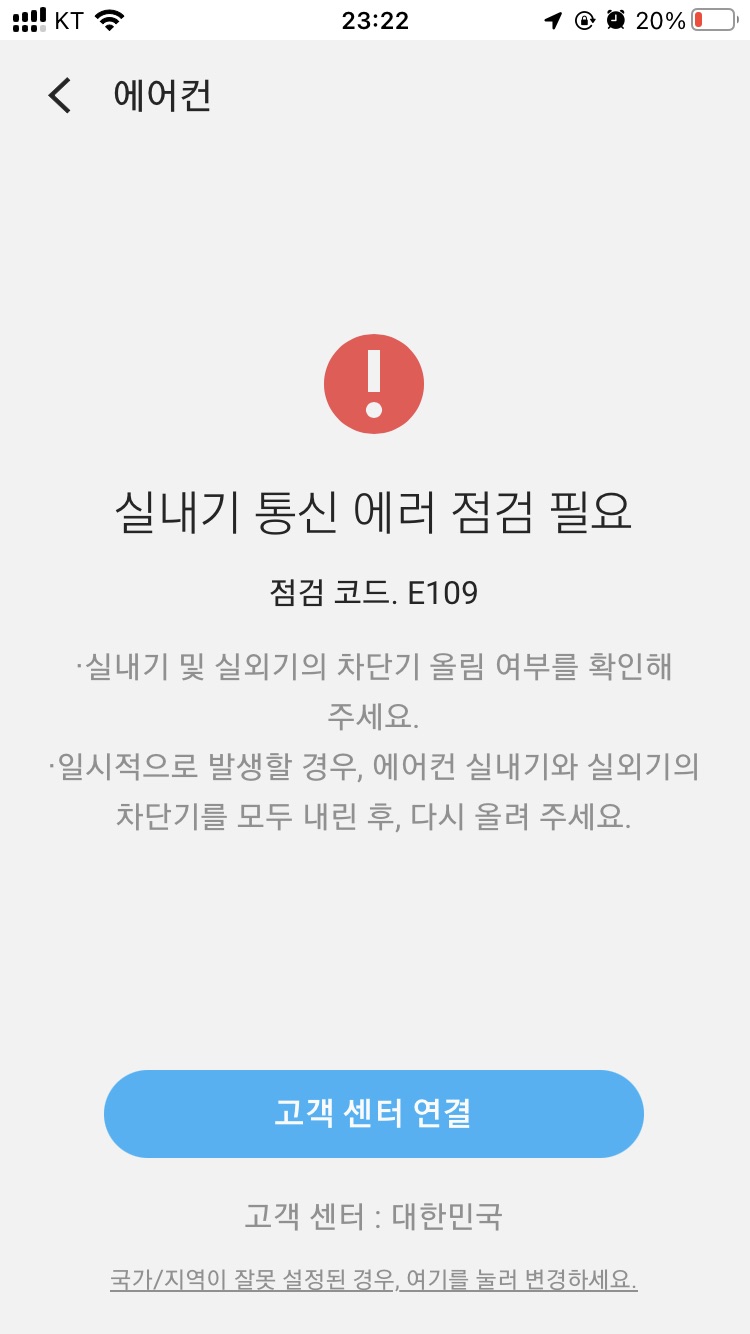

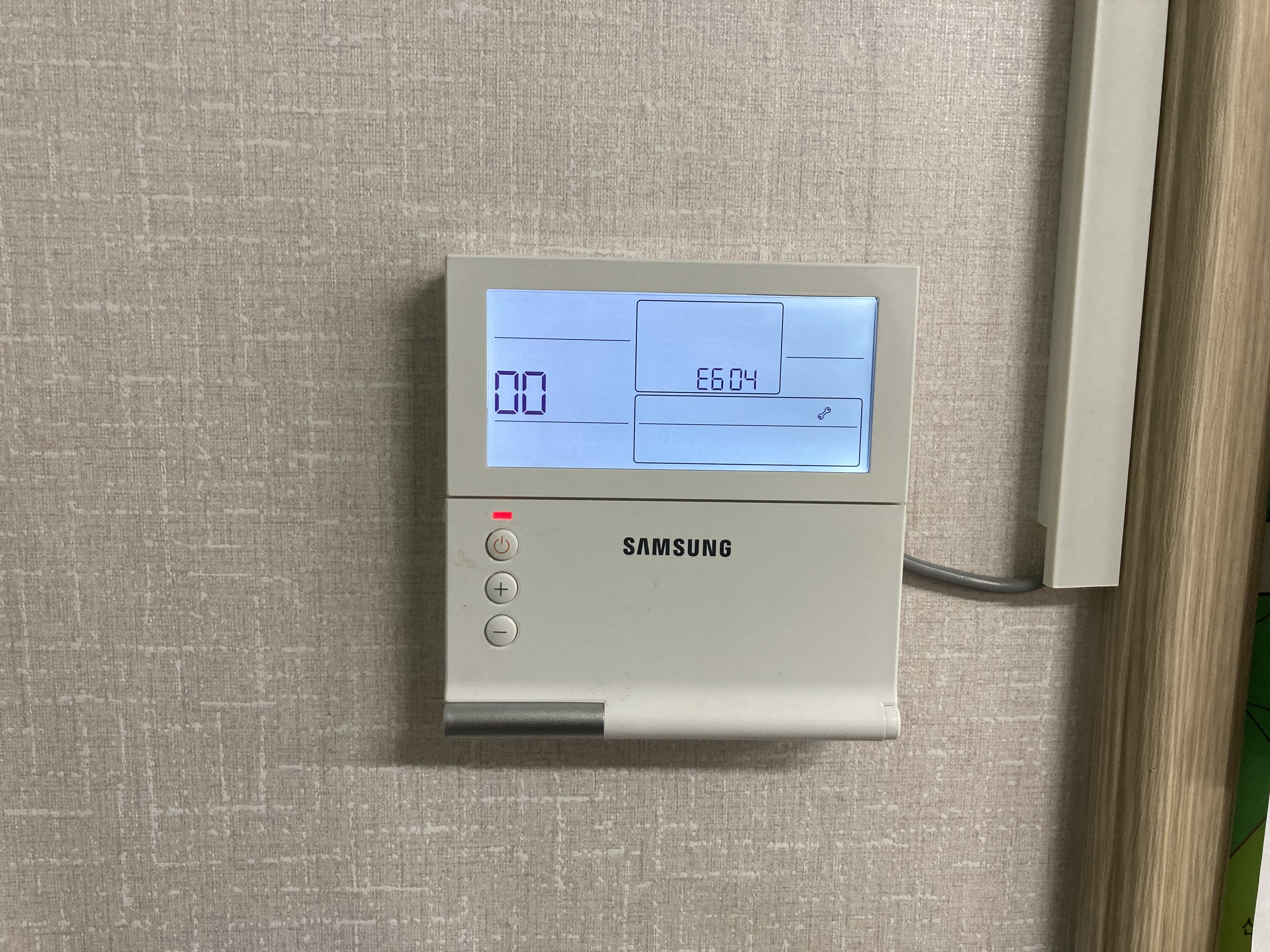

스마트싱스를 켜보니 E109라고 뜨네요. 찾아보니 실내기 Address 미완료 에러, 실외기와 3분 이상 통신이 없을 시 발생되는 에러라는데... 유선리모컨을 봤더니 이쪽도 실내기랑 통신이 안 되어 트래킹을 못 하고 있는 상황이었습니다. 실내기 측 문제로 추정되네요.
다행히 차단기를 다시 내렸다 올리니 해결은 되었습니다만 갑자기 떠서 좀 당황 ;;

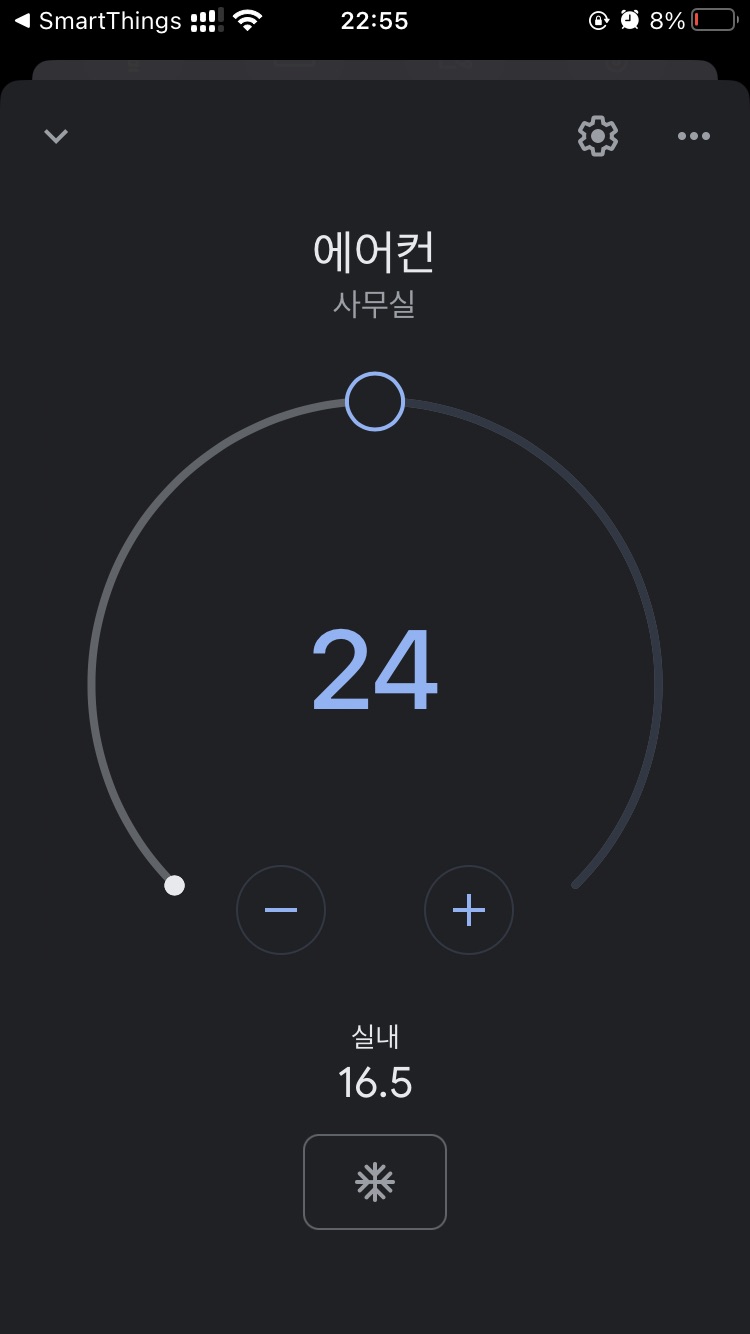

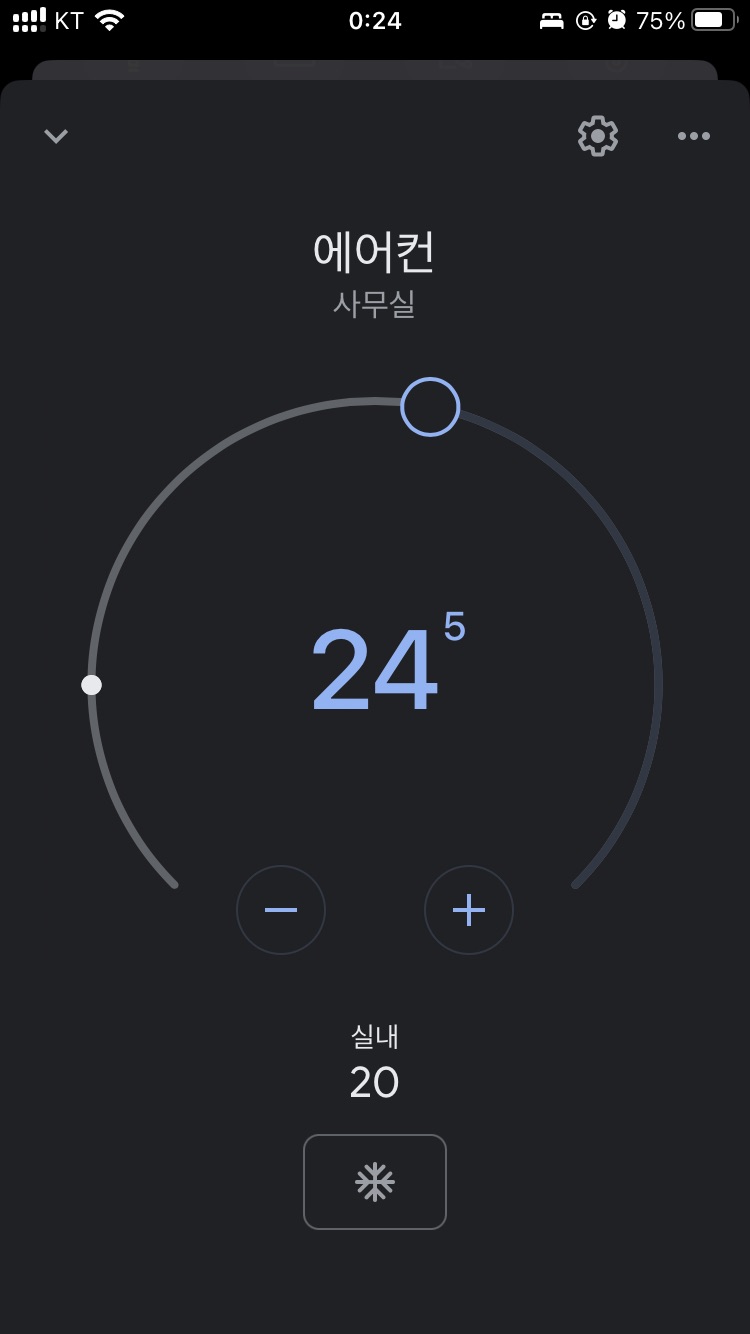

그리고 Google Home에서는 별도의 설정 없이도 온도 조작 시 0.5도 단위로 설정이 가능했습니다. SmartThings에서는 1도 단위로만 뜨는데 실제 에어컨에는 0.5도 단위로 반영되어 있네요 Wi-Fi Kit 설정에서 온도 단위를 1°c, 0.5°c 단위 중 원하는 것으로 설정할 수 있습니다.

---

중앙제어 미사용 에러 발생 시 해결 방법

싱글형 실내기(모델명이 AC로 시작)는 중앙제어 옵션이 기본적으로 ‘미사용’으로 설정되어 있습니다. (AM이나 AJ로 시작하는 멀티형 제품은 기본값이 ‘사용’입니다.)
싱글형 실내기에 옵션 변경 없이 Wi-Fi Kit 등 상위제어기를 설치하면 Tracking이 되지 않습니다.

이 경우에는 멀티 Wi-Fi Kit을 사용하려면 중앙제어 옵션을 사용으로 변경해주어야 합니다.

• 중앙제어 미사용 실내기만 연결되어 있는 경우
  • Tracking이 완료되지 않음
  • 표시등 점멸 (중앙제어 사용 실내기 없음)
• 중앙제어 사용 실내기와 미사용 실내기가 같이 연결되어 있는 경우
  • Tracking은 정상적으로 수행됨
  • 중앙제어 미사용 실내기는 ST에 등록 안 됨

동영상 서비스가 종료되어 해당 콘텐츠를 재생할 수 없습니다.

중앙제어 옵션 변경에 관한 내용은 아래 포스팅을 참조하십시오.
