뜯은 김에 들여다보는 코콤 전자식 스위치 (현대사이버텍 SLP-2201)

IoT 스위치로의 교체 과정에서 유일하게 부서지지 않고 살아남은 스위치입니다.
그냥 궁금해서 스위치 분해를 해봅니다. 20년 전 전자식 스위치는 어떤 모습일까요...

주식회사 세코 제조, 현대사이버텍 판매.
참고로 주식회사 세코에 대한 정보는 찾아볼 수 없었습니다. 한참 옛날에 망한듯.

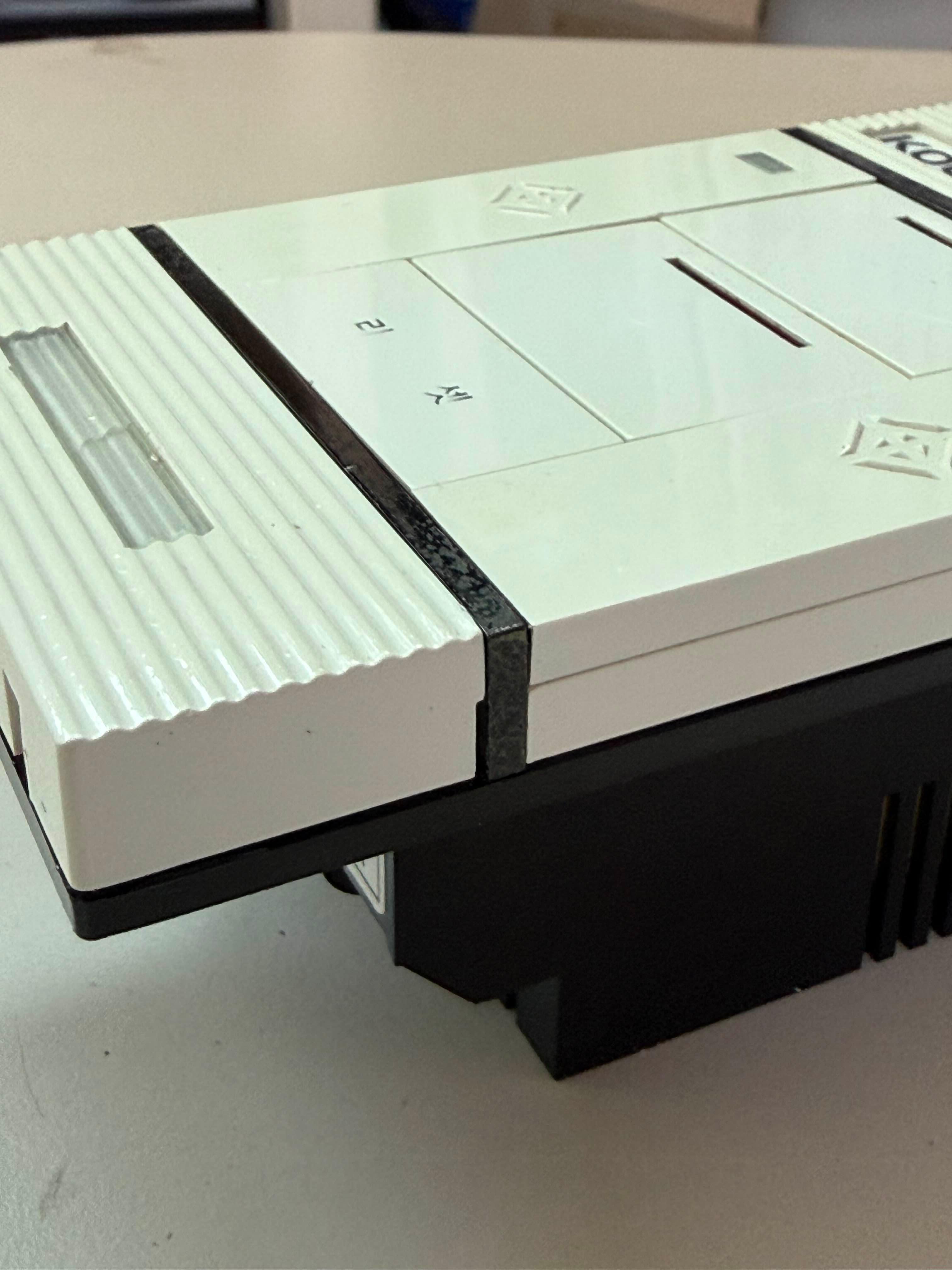

스위치의 측면에 일자 홈이 있습니다.
여기에 일자드라이버를 넣고 제끼면 커버를 제거할 수 있습니다.

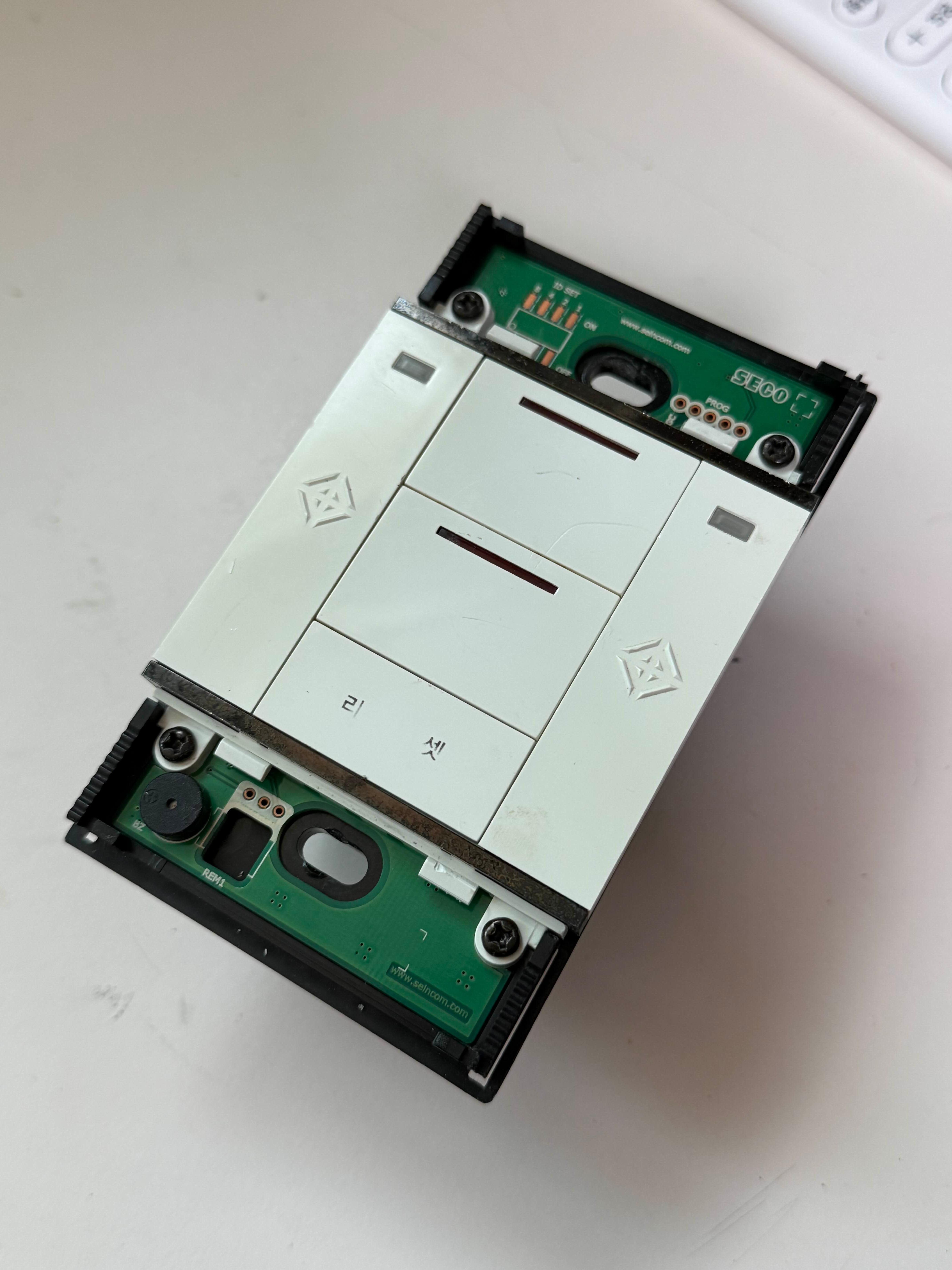

열자마자 기판이 노출되네요.
스위치 동작 시 비프음을 내는 부저가 좌측 하단에 달려있습니다. 시끄러워서 테이프로 막아놓고 썼었는데...

좌우측 커버도 이렇게 열 수는 있는데 특별한 기능은 없습니다.



나사 4개를 풀면 버튼부도 쉽게 제거됩니다.

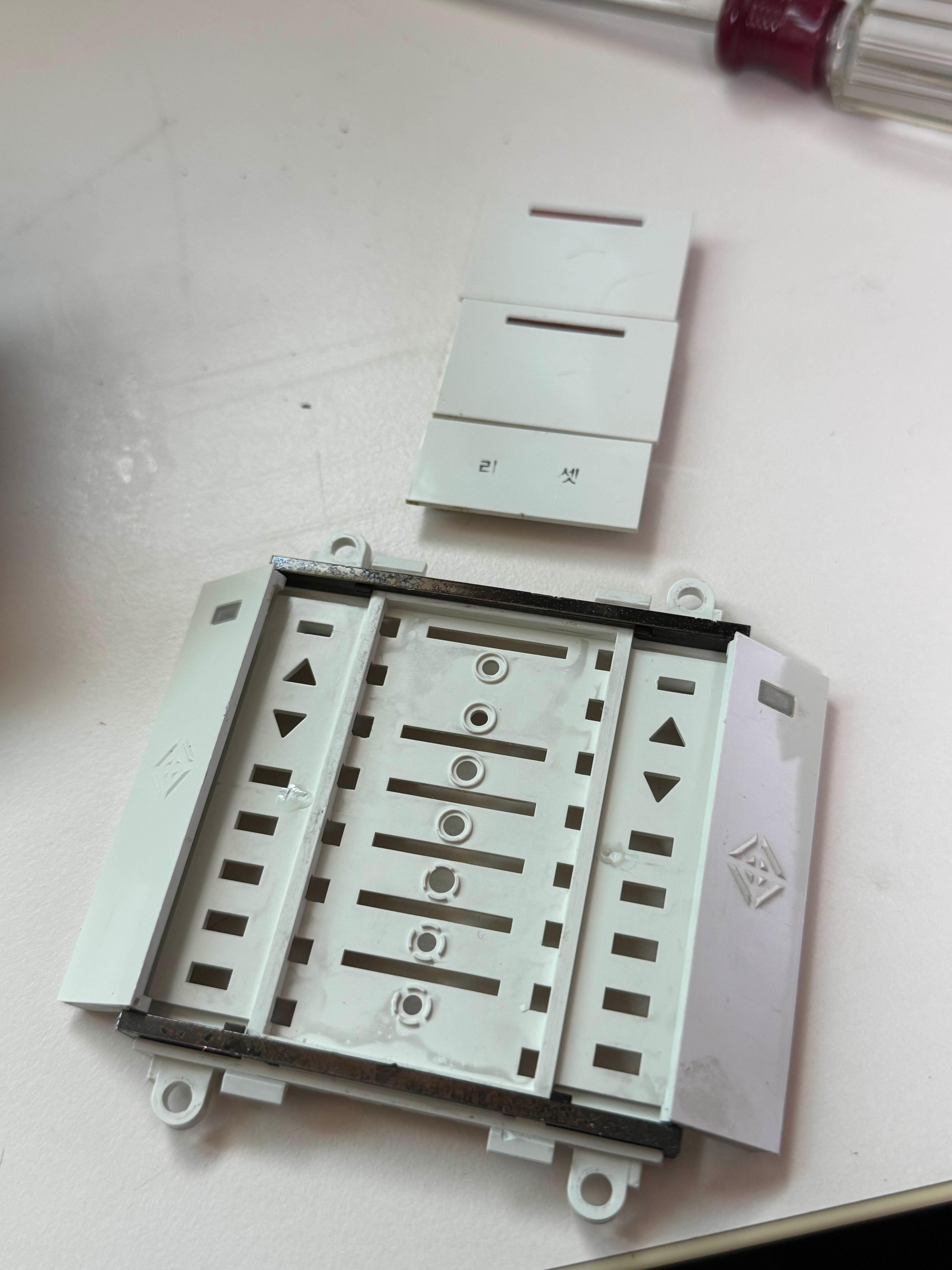

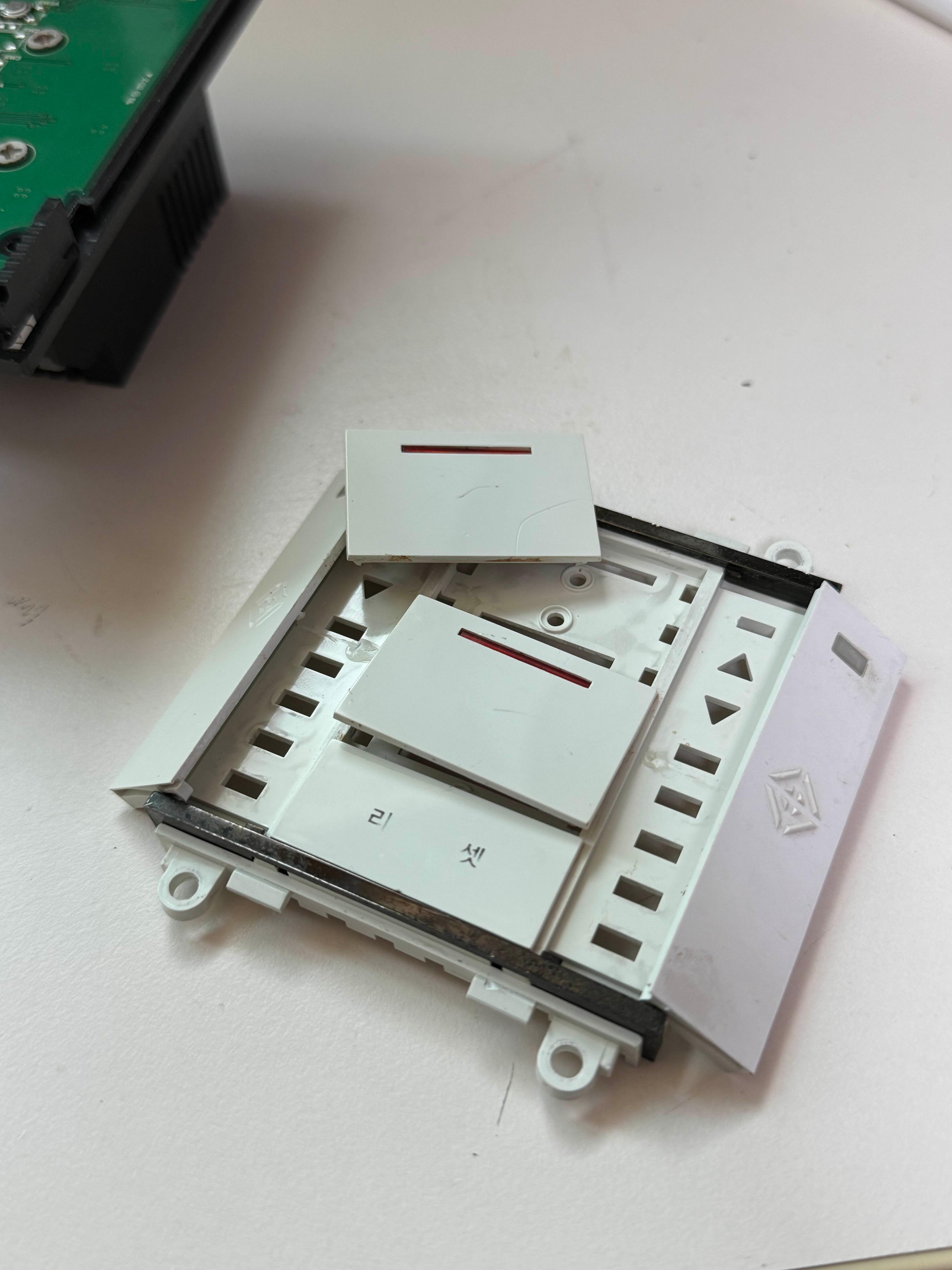

버튼은 탈부착이 가능한 형태로 되어 있어, 1구~3구까지 대응할 수 있게 만들어져 있습니다.

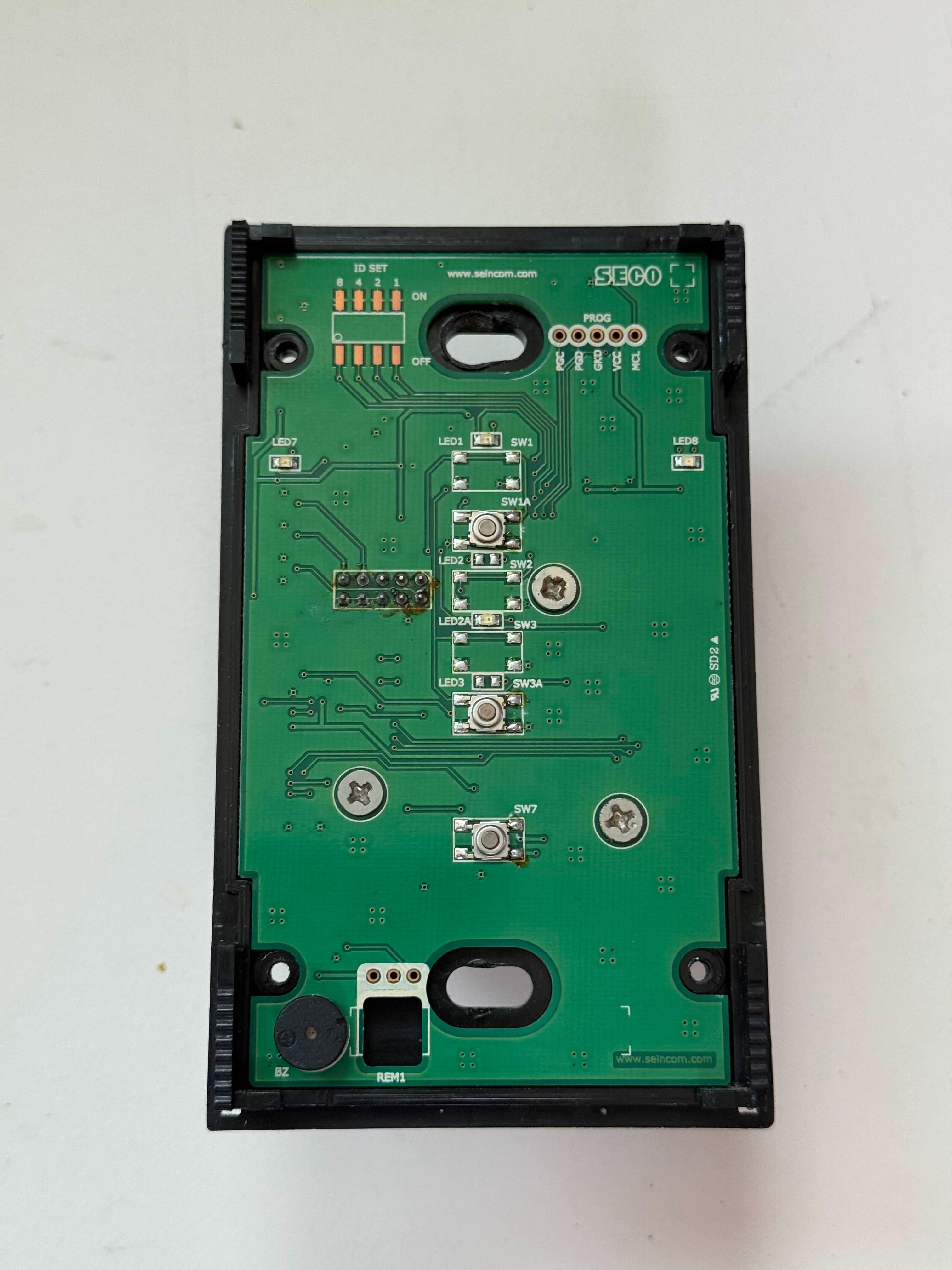

버튼부 PCB를 봅시다.
상단에는 제조사인 세코 로고와 URL이 기재되어 있습니다.
버튼 기판도 1구~3구가 공용으로 쓰는 것 같습니다.

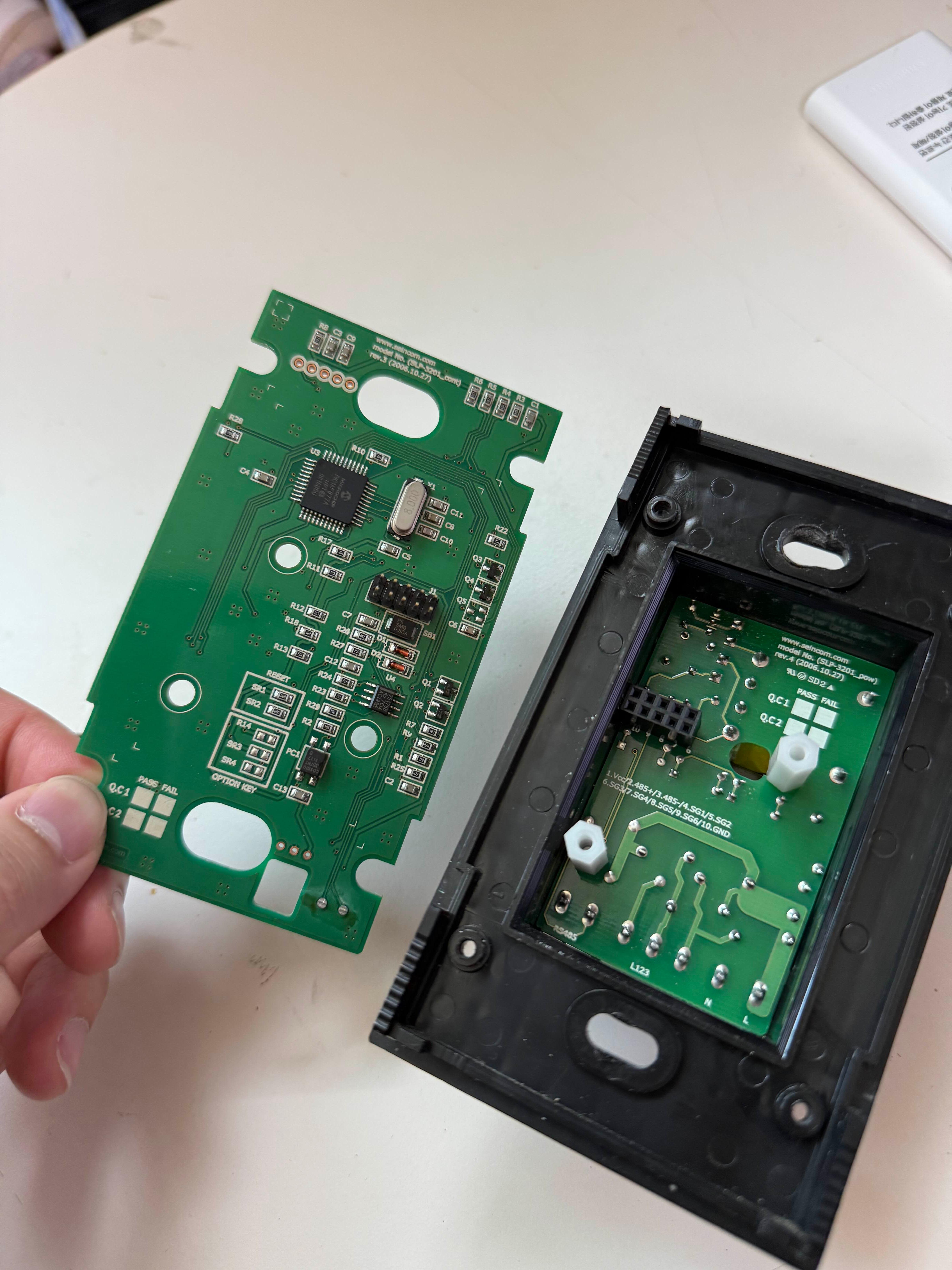

나사 3개를 풀어주면 버튼부도 이렇게 빠집니다.

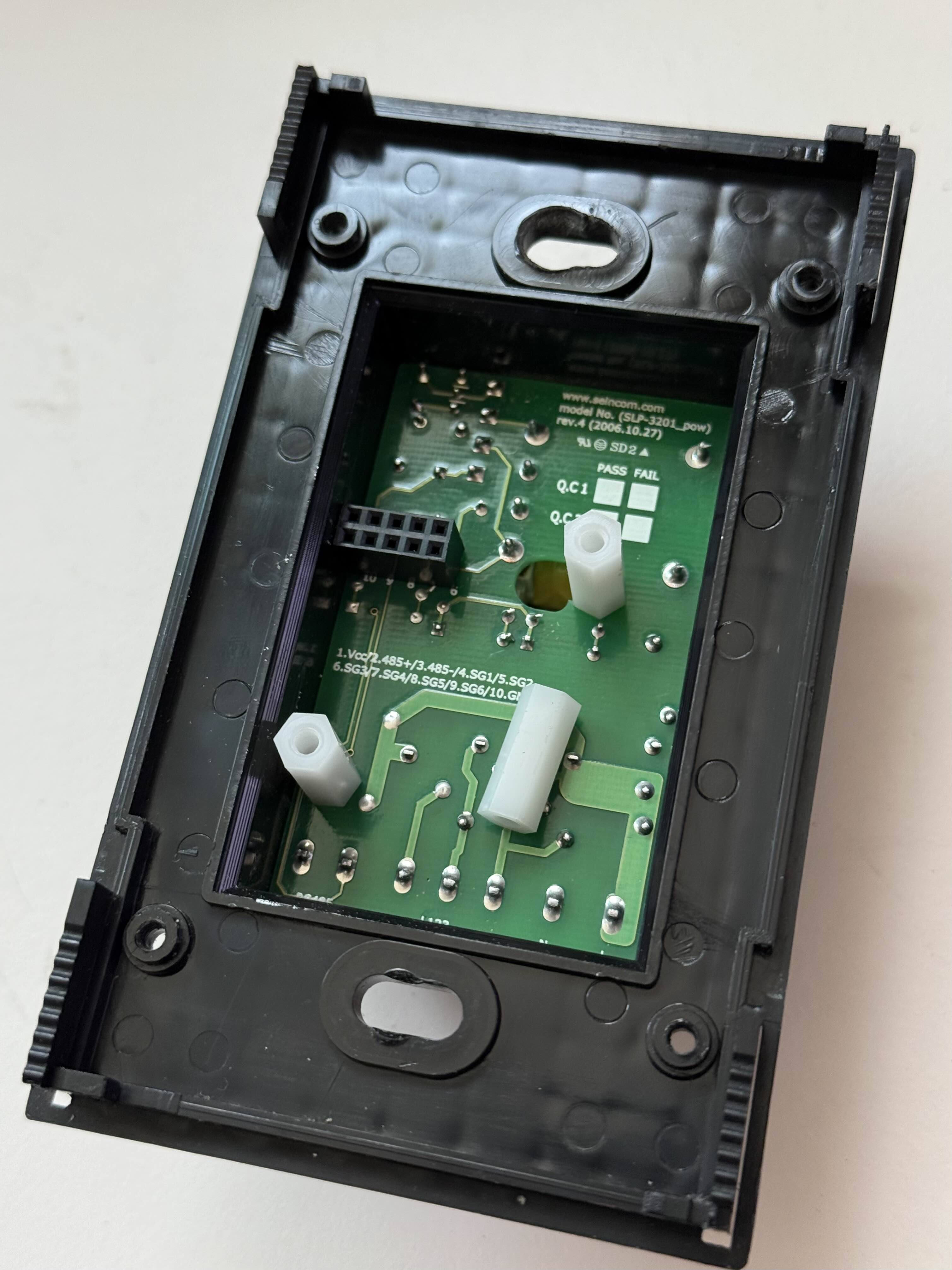

이제 메인 PCB가 보입니다.
스태빌라이저는 3개가 있는데 2개만 고정되어 있고 하나는 그냥 굴러다니네요.

꺼내보면 이런 모습.

전면에는 친절하게 핀맵도 적혀있습니다. 3구 버전으로 추정되는 SLP-3201이라는 모델명도 적혀있네요.

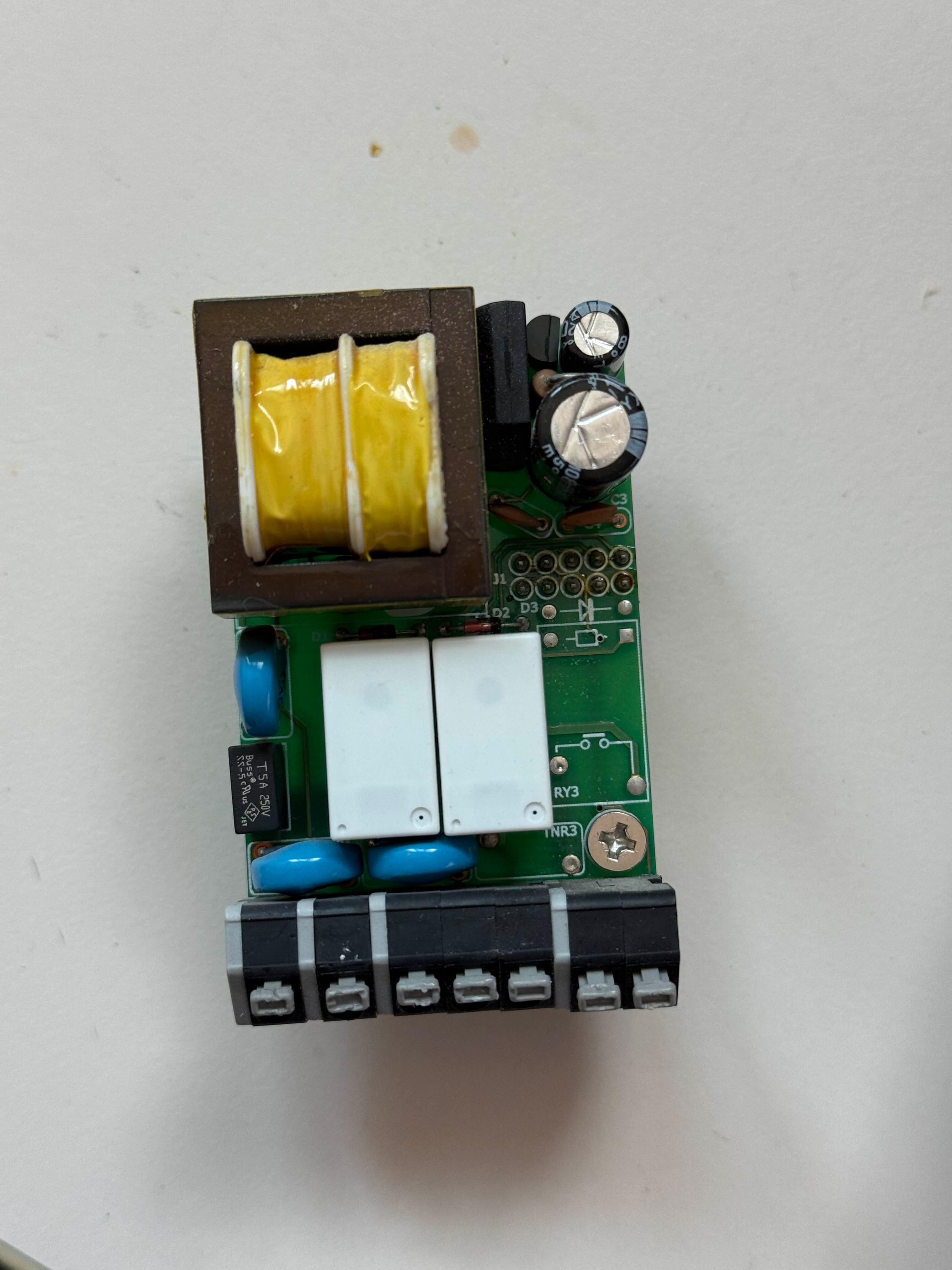

후면에는 3구 릴레이와 일부 부품이 빠져있는 모습을 볼 수 있습니다.
