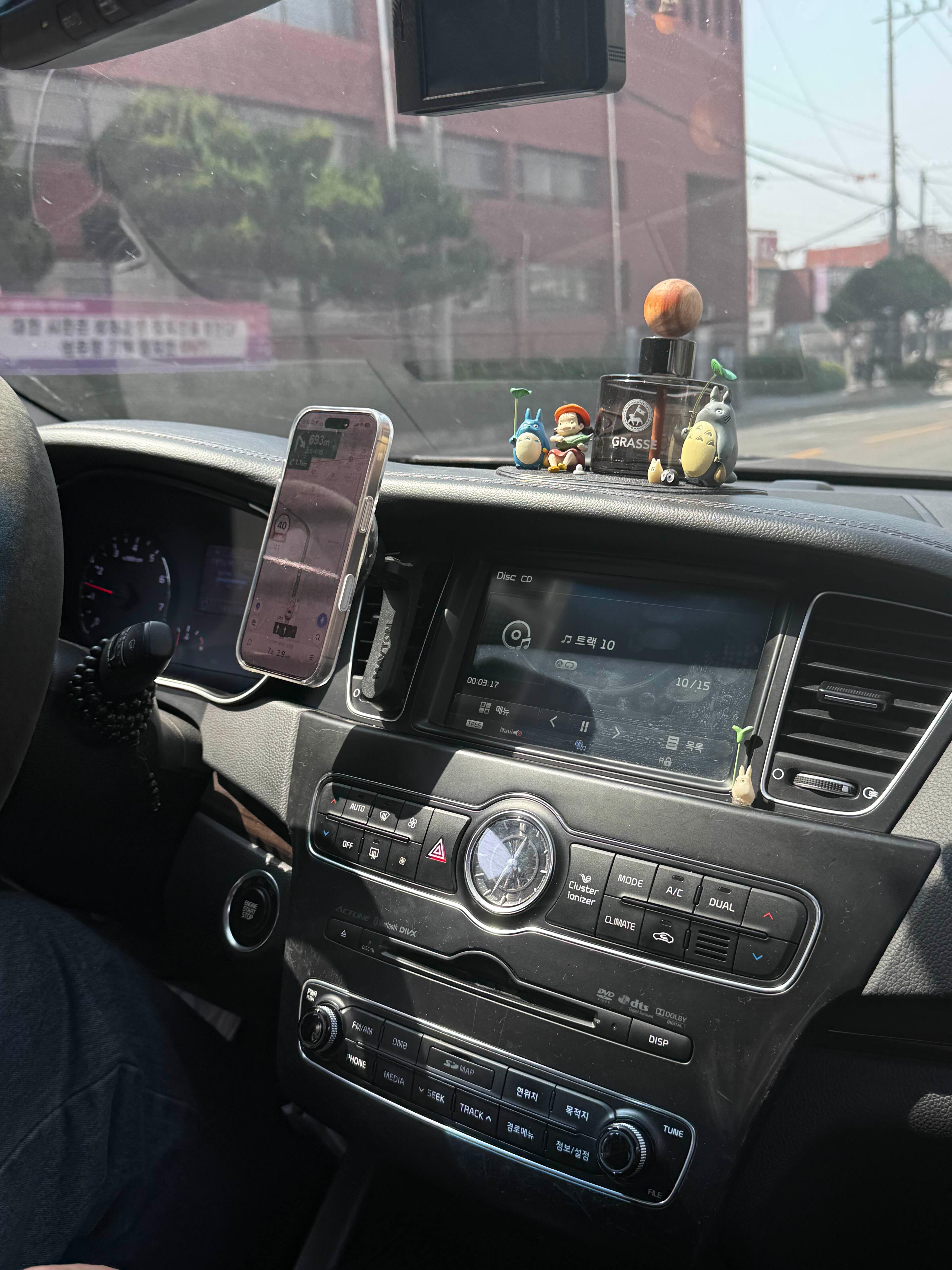

지인 차량입니다.
더 뉴 K7(VG)은 표준형 3세대 AVN이 장착되어 있습니다.
이 AVN은 2025년 1차 업데이트를 마지막으로 지원이 중단되었고, 폰 프로젝션(Android Auto, Apple CarPlay)을 지원하지 않습니다.
이번 차주님은 CarPlay 하나만을 위해 올인원 장착을 결정하셨습니다.
순정 기능(공조정보 연동, 후방카메라 등)도 최대한 살리기를 원하셔서 정말 열심히 조사했습니다...
추가로 하단 센터페시아 흠집으로 전기형의 유광 우드 내장재로 교체도 요청하셨습니다.
제품 선정 및 구매
최근 알리익스프레스에서 FYT 7862S 기기의 구매가 어려워졌습니다.
대부분의 스토어가 품절이거나 상품을 내려놓은 상황.

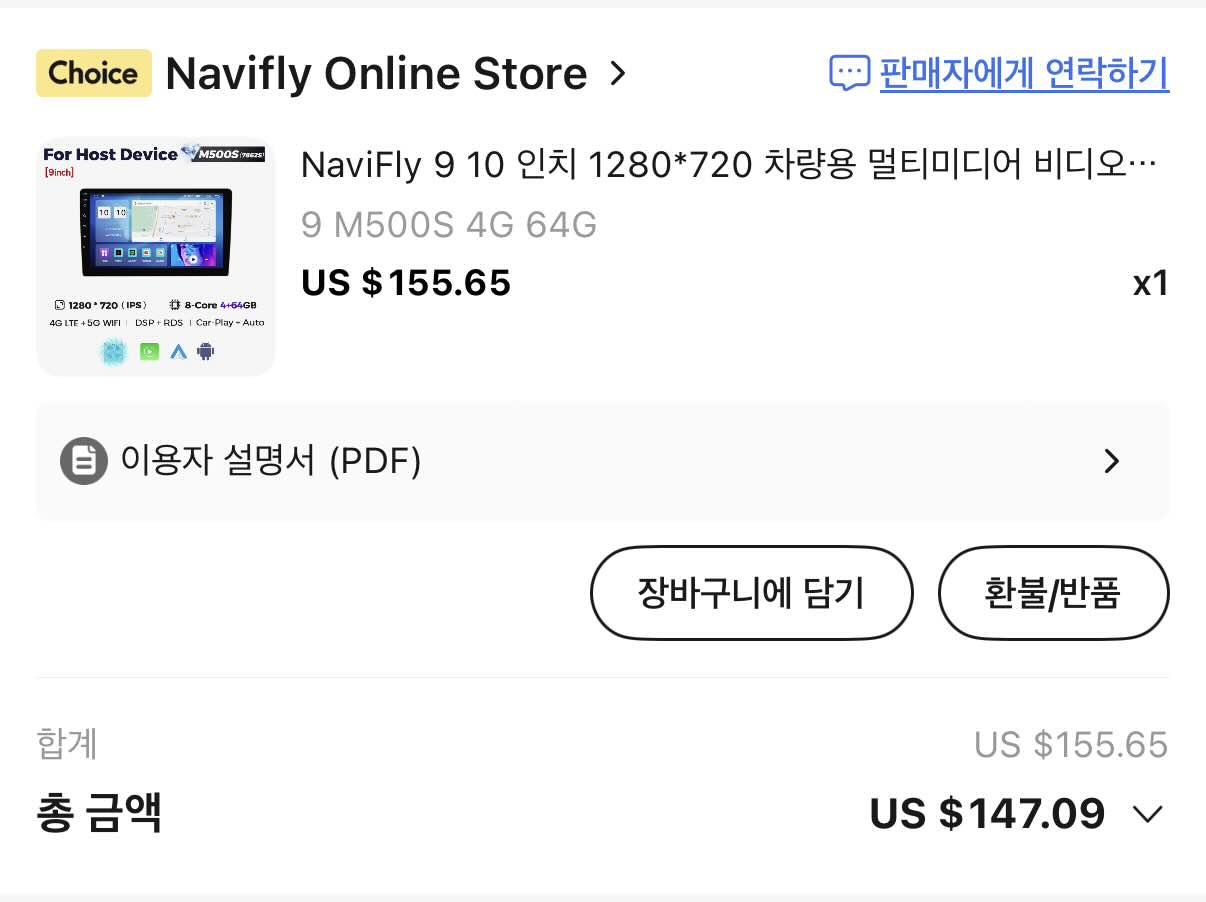

MEKEDE(Navifly) 스토어에서 일부 판매중인 곳이 있어 기기와 배선, 마감재를 따로 구매했습니다.

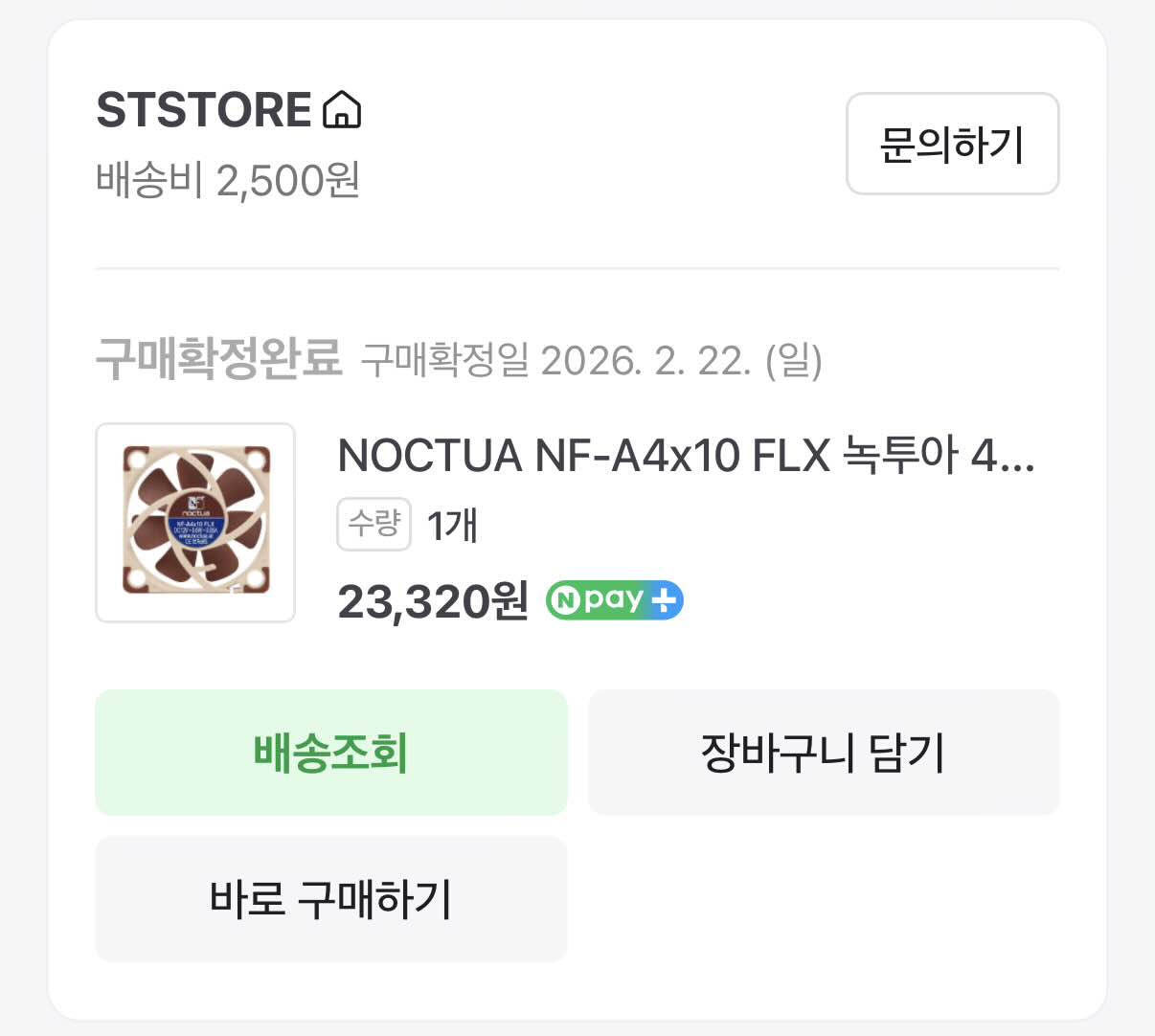

총 비용은 M500S(217,036원) + 배선, 내장재, 커넥터 (80,111원) + 녹투아 쿨링팬(25,820원) = 322,967원 입니다.

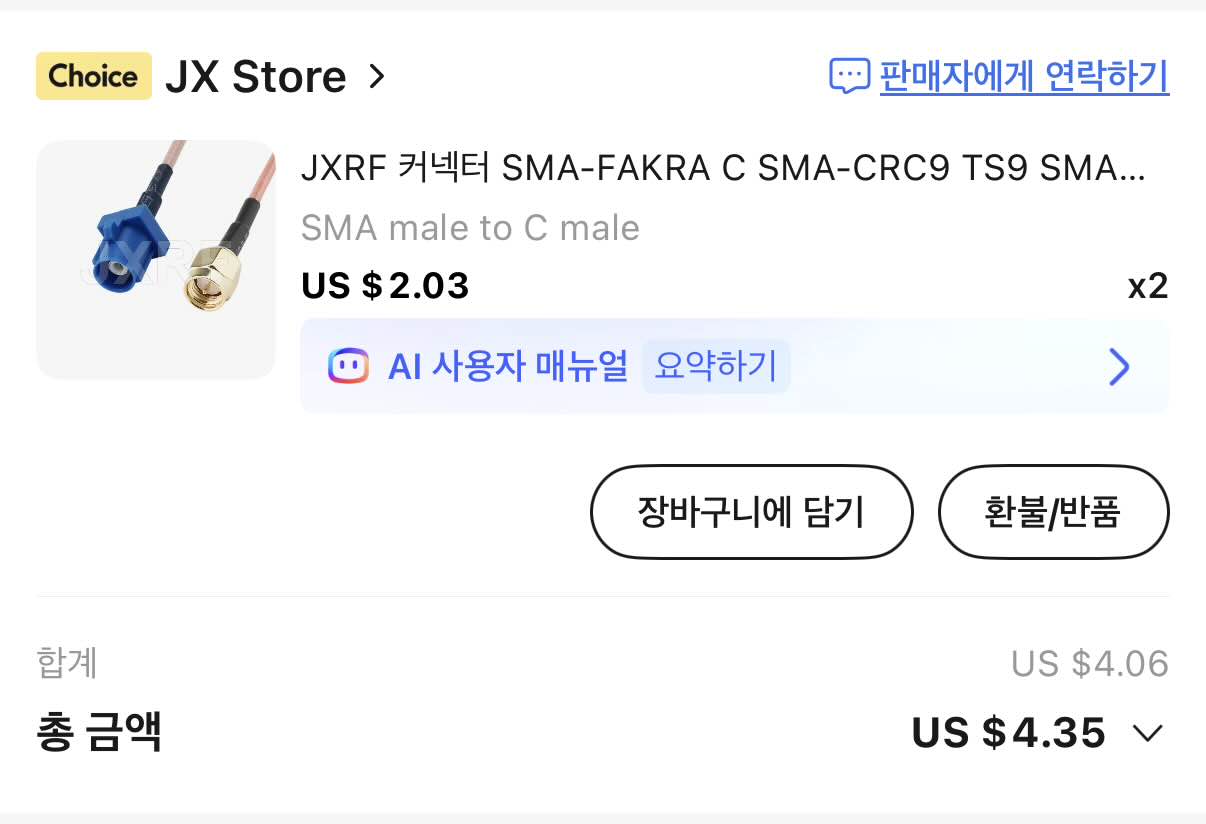

순정 GPS 안테나와 핸즈프리 마이크 연동을 위한 커넥터도 같이 구매했습니다.

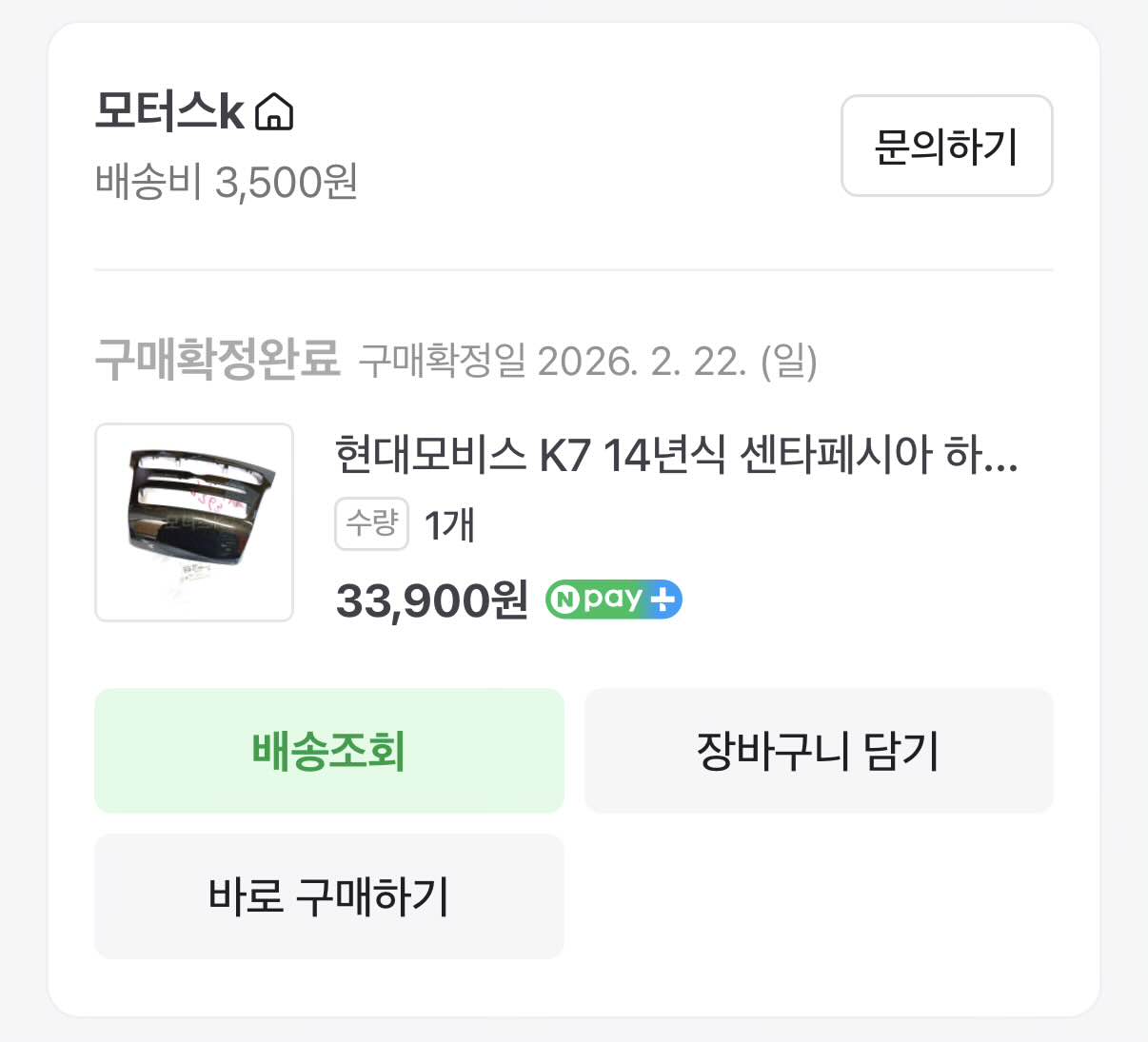

추가로 K7 2015년식의 원가절감 요소인 센터페시아 내장재도 전기형의 유광 내장재로 교체를 원하셔서 같이 구매했습니다.
단산 부품이라 오프라인 구매가 어렵고, 발품팔기 귀찮아서 그냥 온라인으로 구매했습니다. (37,400원)
안드로이드 올인원: 설치 전 작업
맥스크루즈 때와 마찬가지로, 차에서 헤매지 않고 빠르게 끝내기 위해 미리 집에서 세팅을 해줍니다.

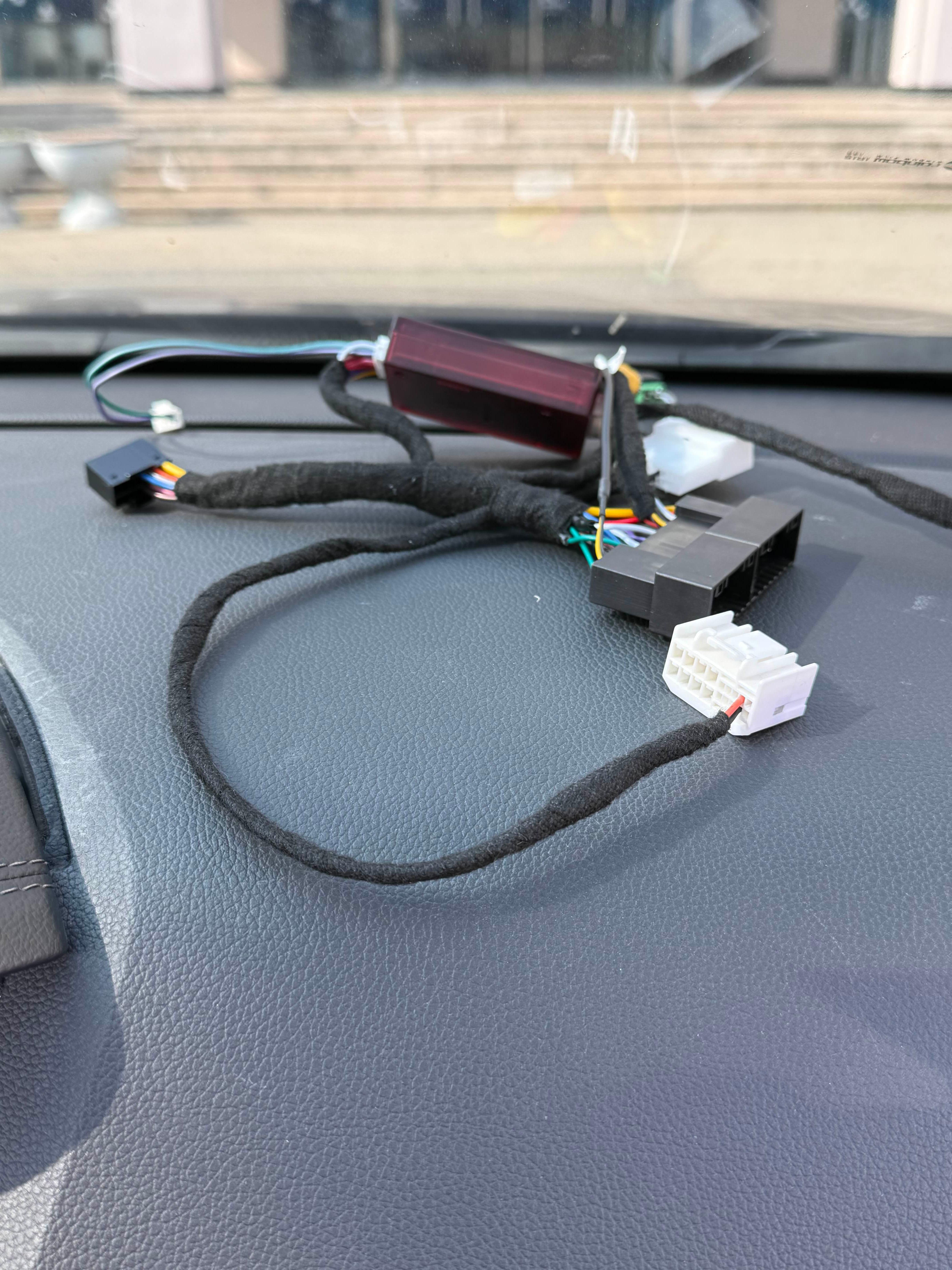

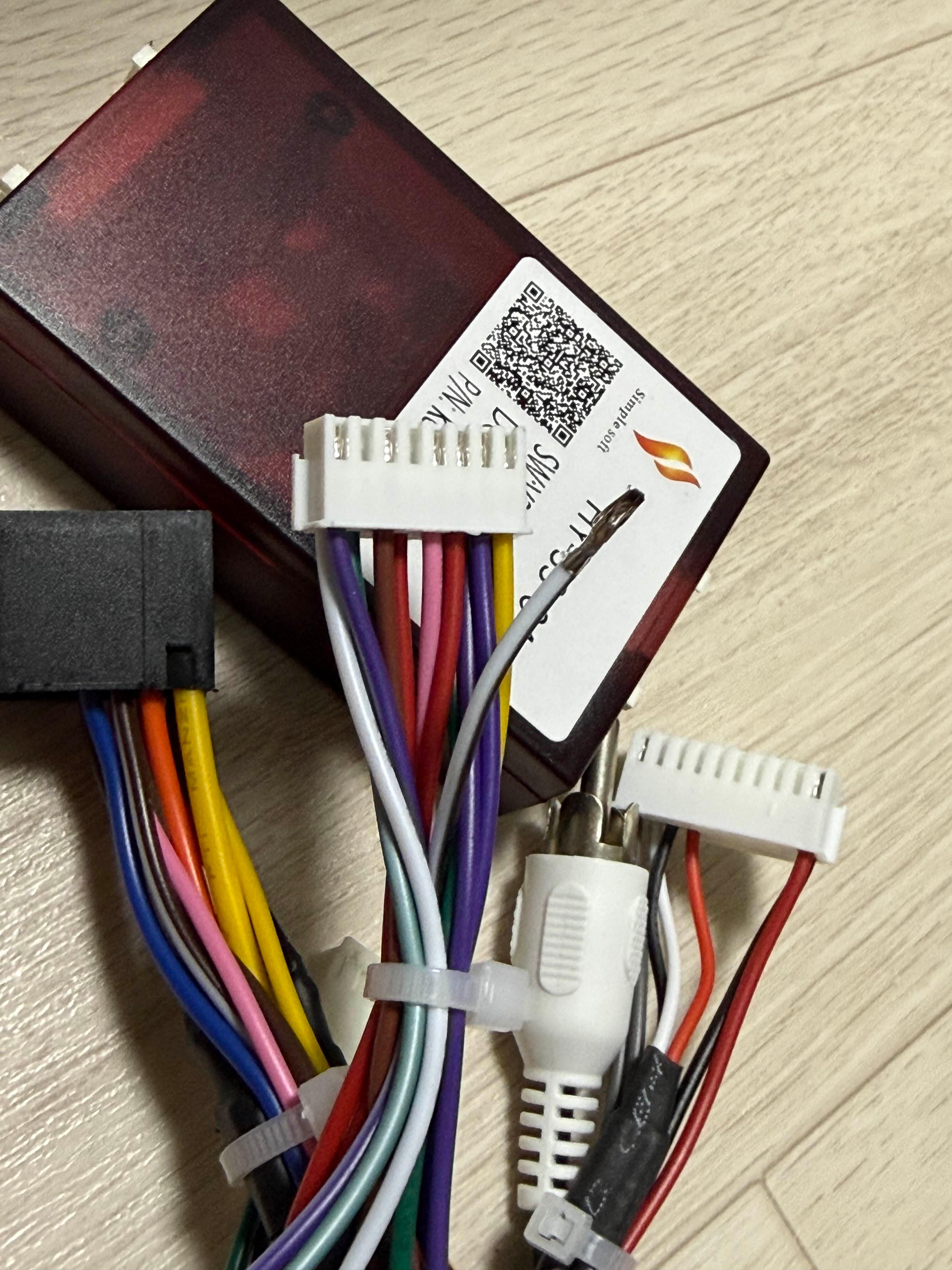

캔버스 배선 수정

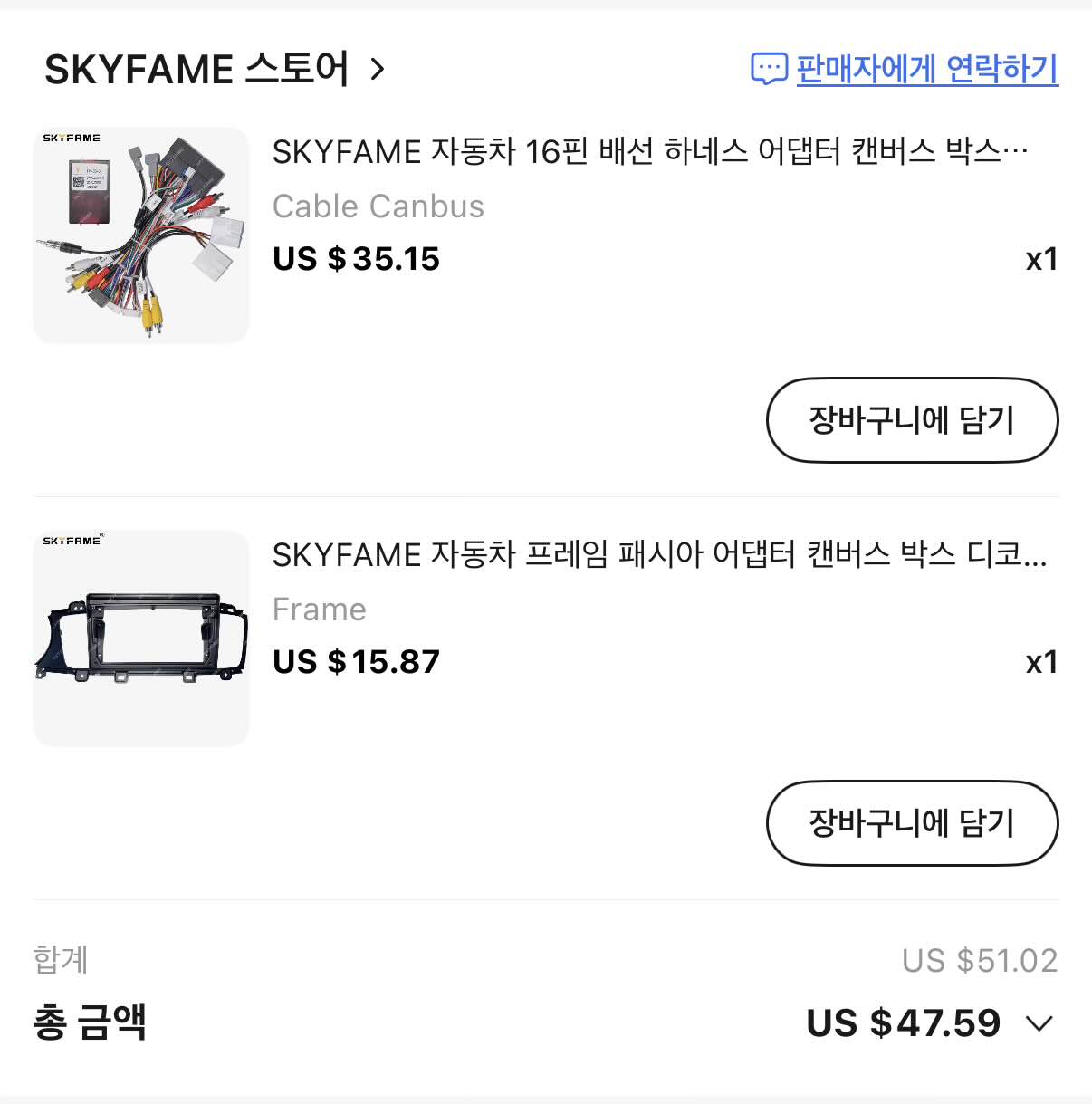

맥스크루즈와 동일한 ACTUNE 오디오 + 표준형 3세대 내비게이션입니다. 따라서 같은 배선과 캔버스를 사용합니다.
그런데 배선이 일반 오디오 사양으로 잘못 왔네요.

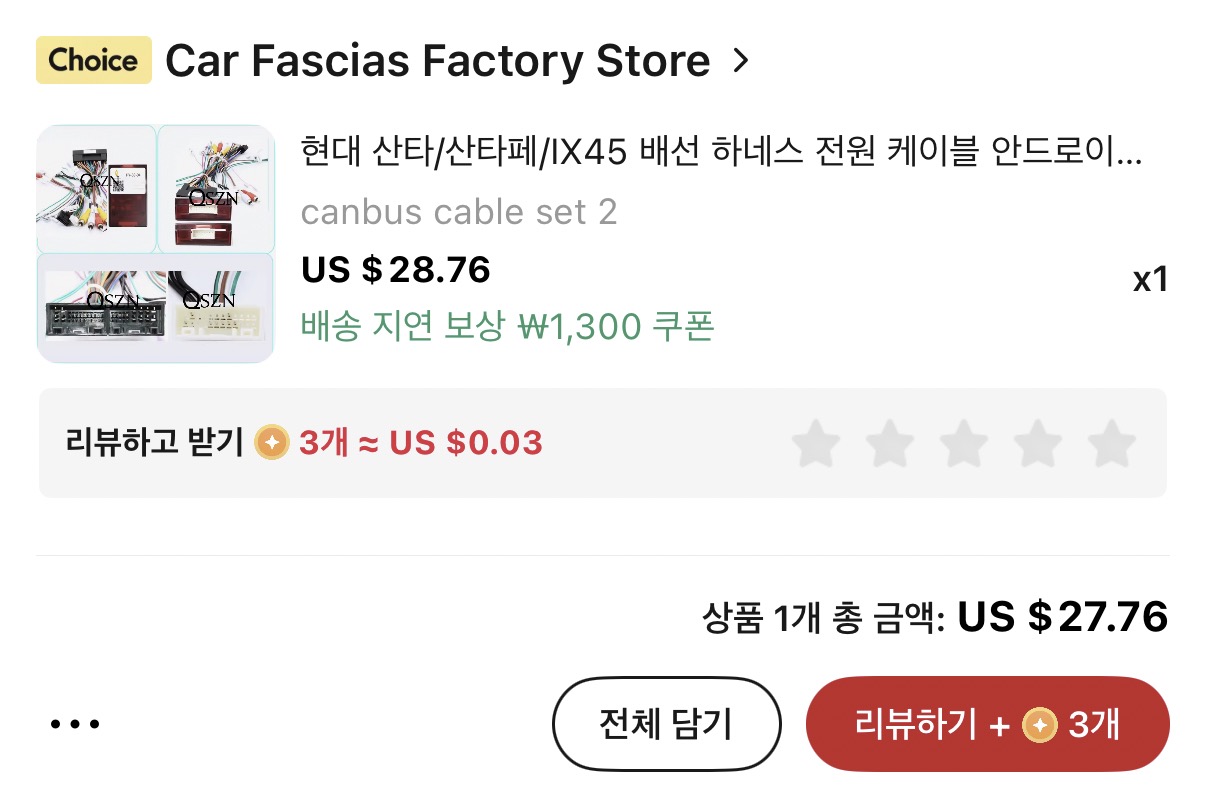

급한 대로 호환되는 배선을 찾아 다시 주문했습니다.
수정할 부분은 딱 3개입니다.

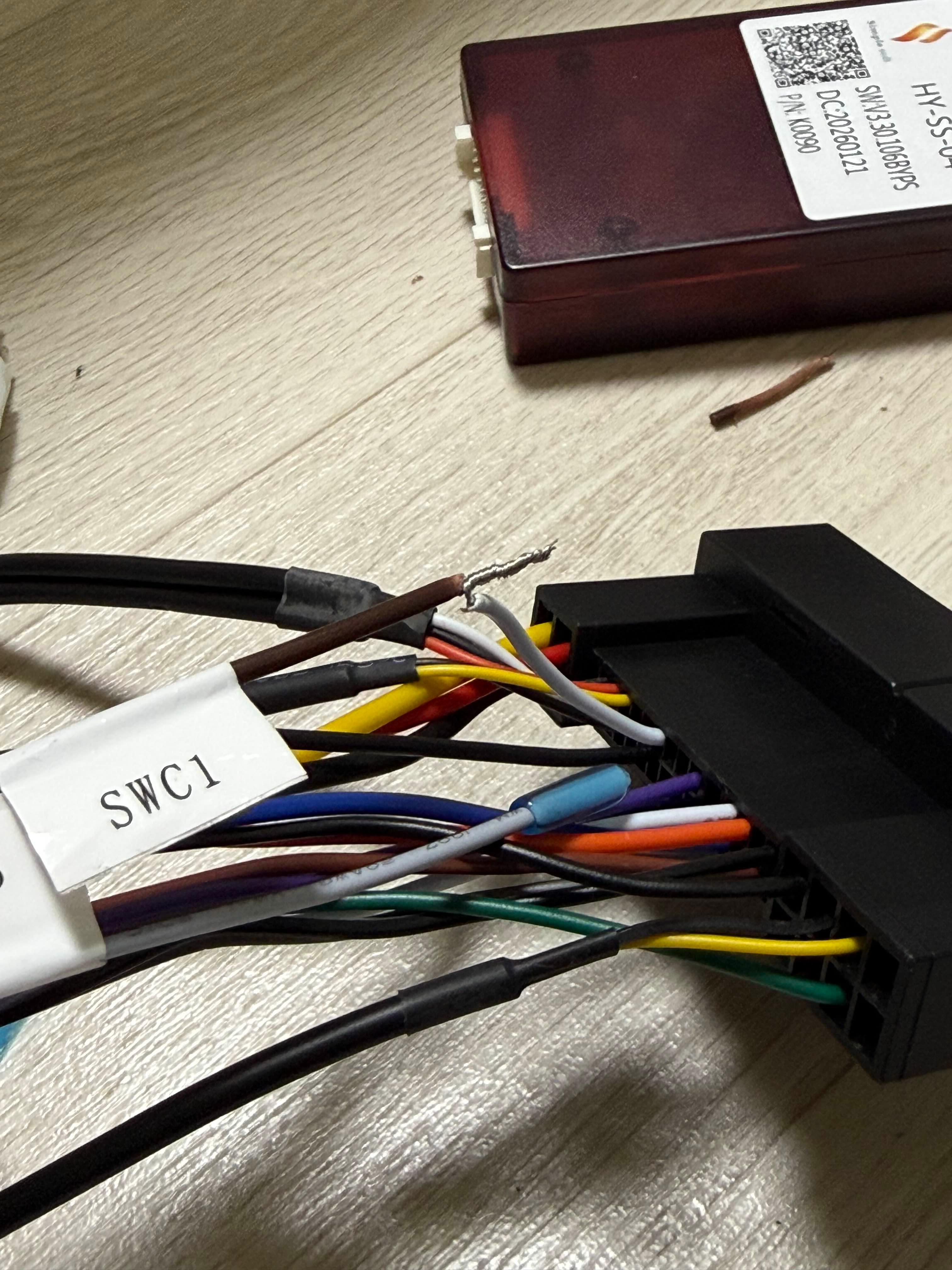

핸들리모컨 신호 배선 변경
스티어링 리모컨 배선을 캔버스가 아닌 올인원에 직접 입력되도록 수정해줍니다.

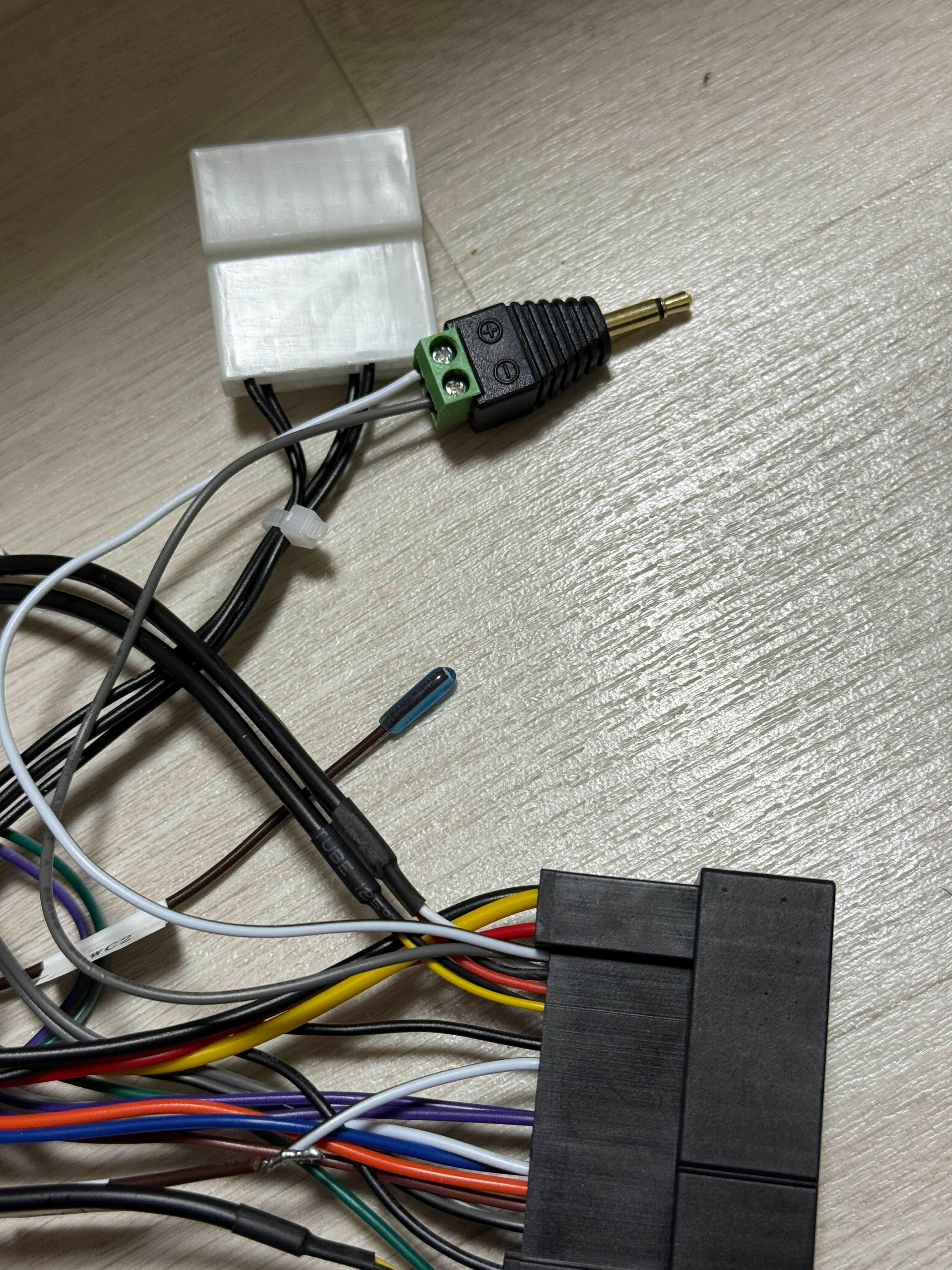

순정 마이크 배선 추가

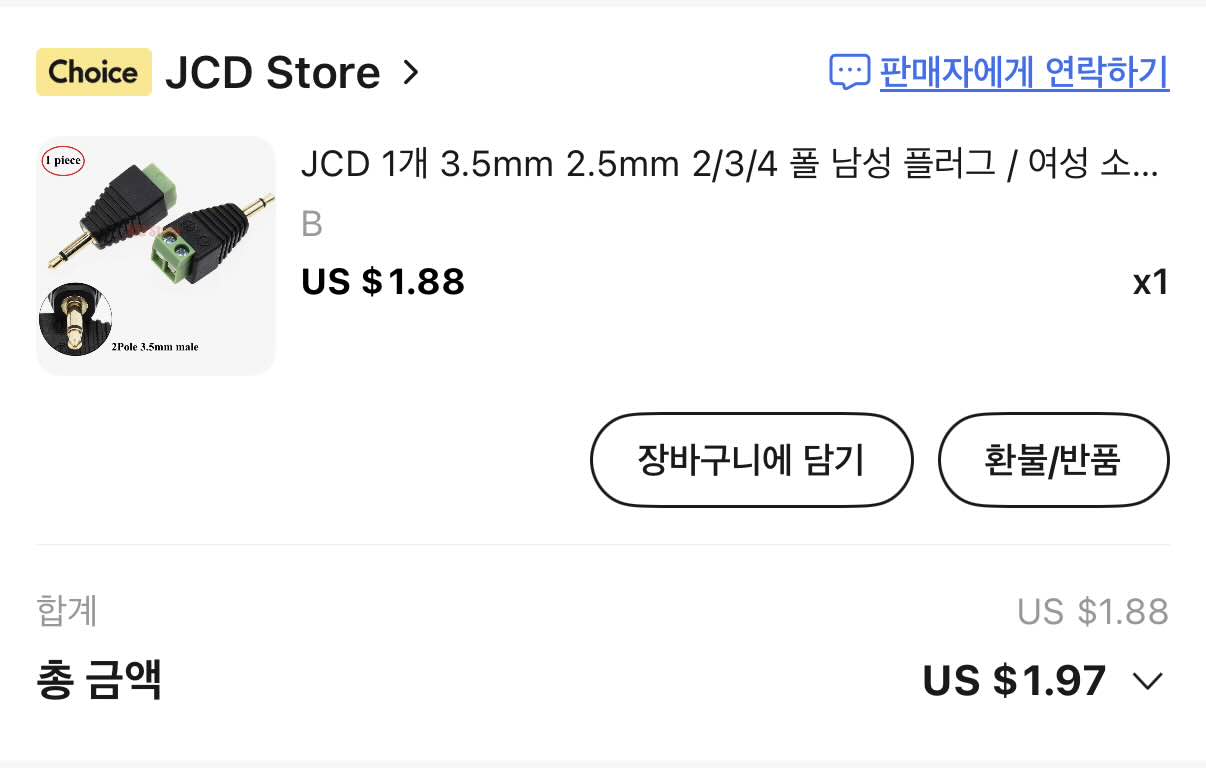

순정 핸즈프리 마이크를 그대로 사용할 수 있도록, 잭바이잭 커넥터의 마이크 단자에 핀을 삽입하고 3.5mm 잭을 달아줍니다.
AVN 키패드 미등 활성화용 커넥터 추가
K7은 AVN 본체와 모니터가 따로 분리되어 있고, 올인원을 장착하여도 본체는 탈거하지 않고 차량에 장착되어 있습니다.
미등 점등 시 기존 AVN의 키패드에도 불이 들어올 수 있도록 미등 배선을 따서 추가 커넥터를 만들어줍니다.
쿨링팬 교체

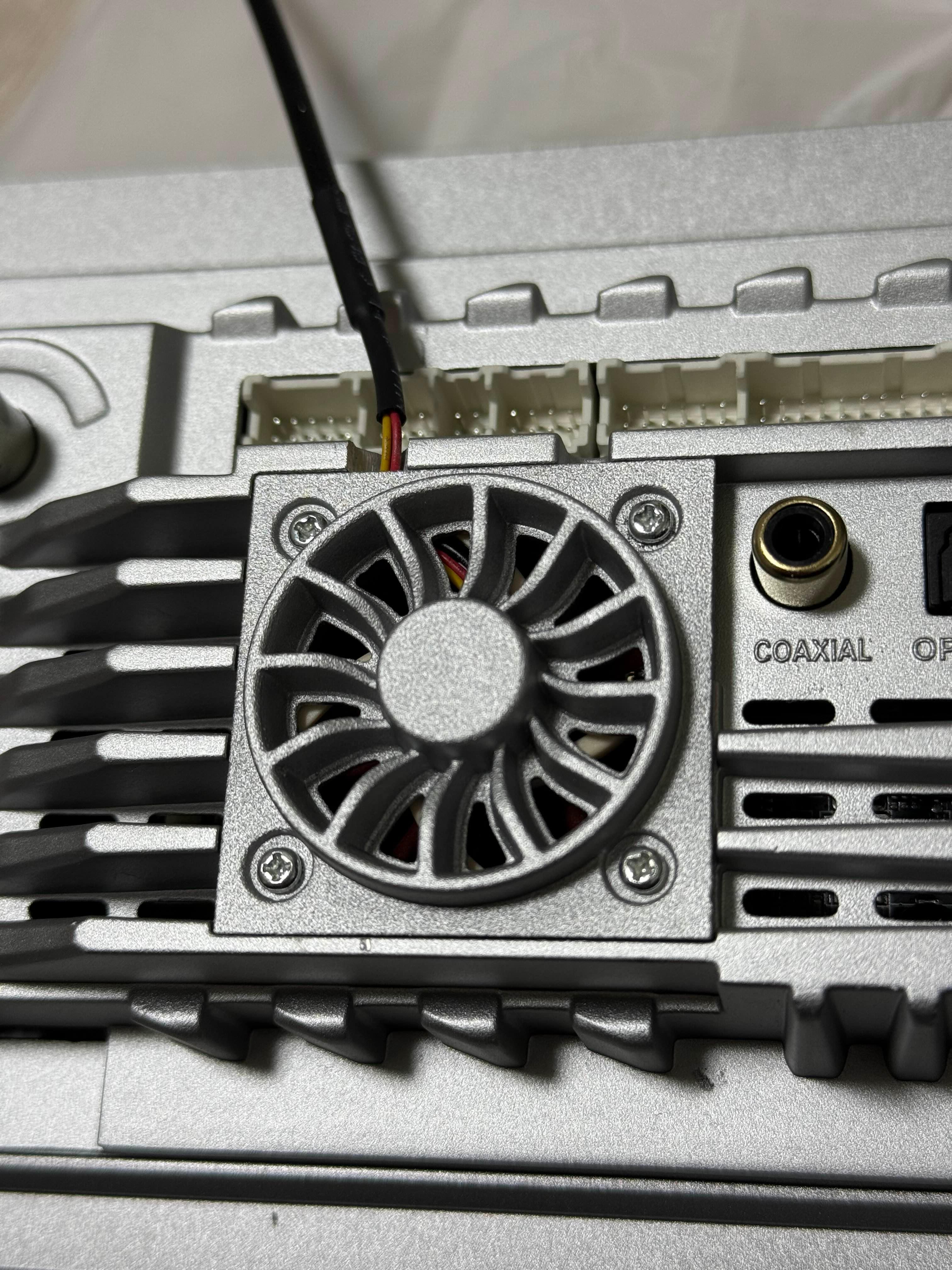

녹투아 쿨링팬으로 교체해줍니다. 안올 설치전 국룰 작업 중 하나이죠.
사진으로는 잘 안 보이지만.. 정말 열심히 갈아냈습니다.

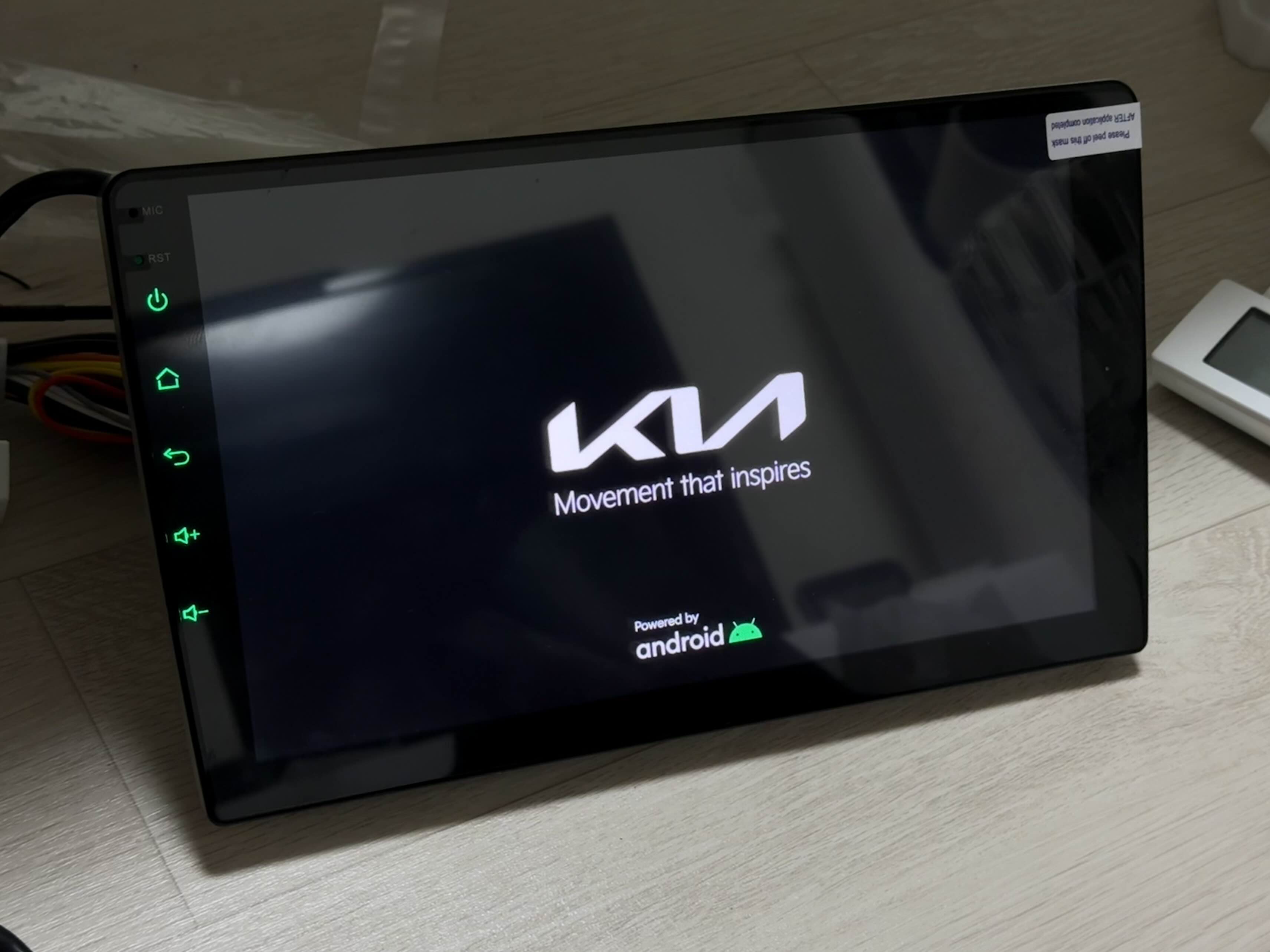

부팅로고 변경
기아차니까 기아 로고가 떠야 자연스럽겠죠?
부팅 애니메이션을 기아 로고로 변경해줍니다.
안드로이드 올인원 설치
맥스크루즈와 마찬가지로 순정 기능을 대부분 활용하므로 오래 걸리지 않을 것으로 예상.

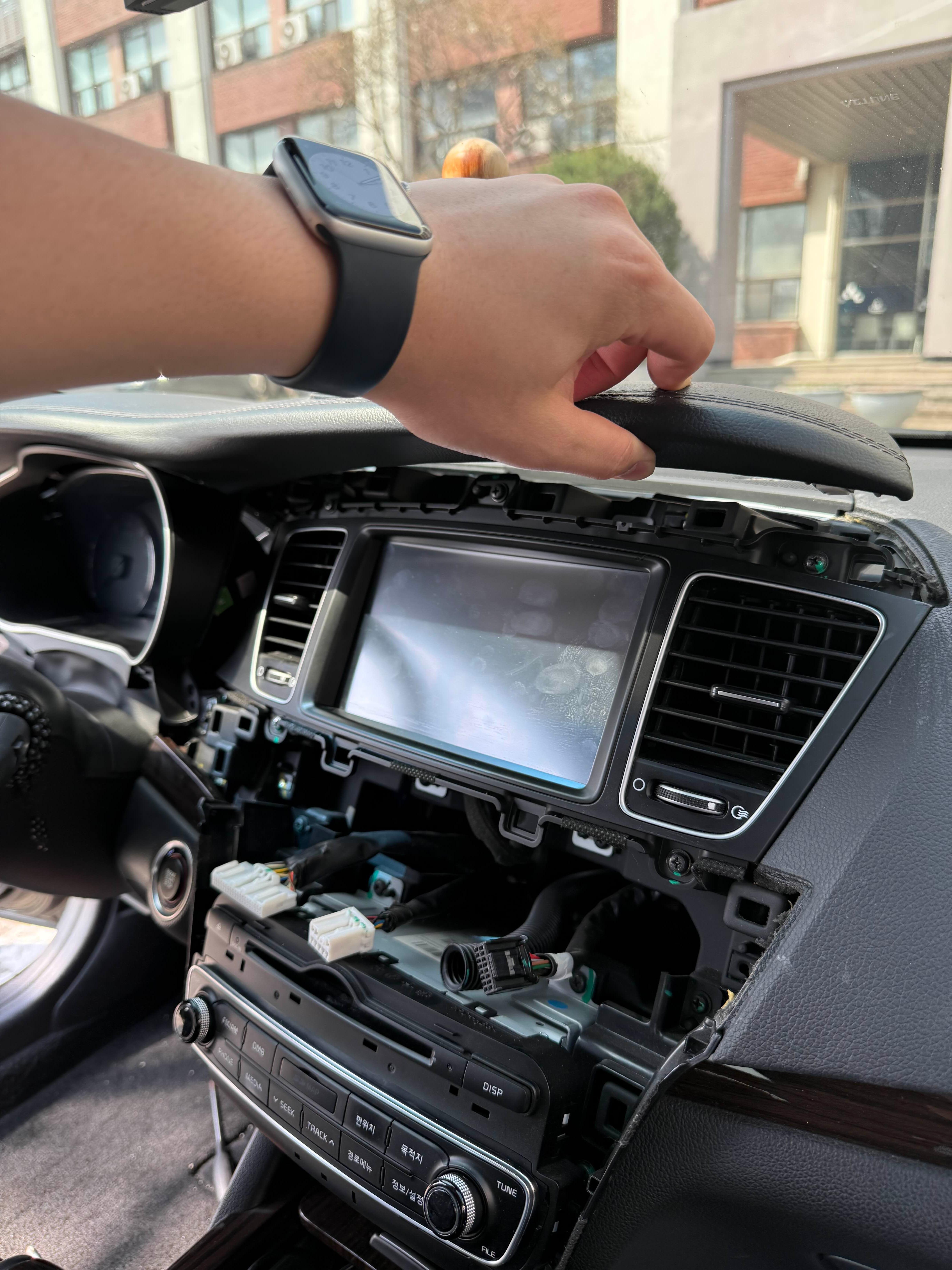

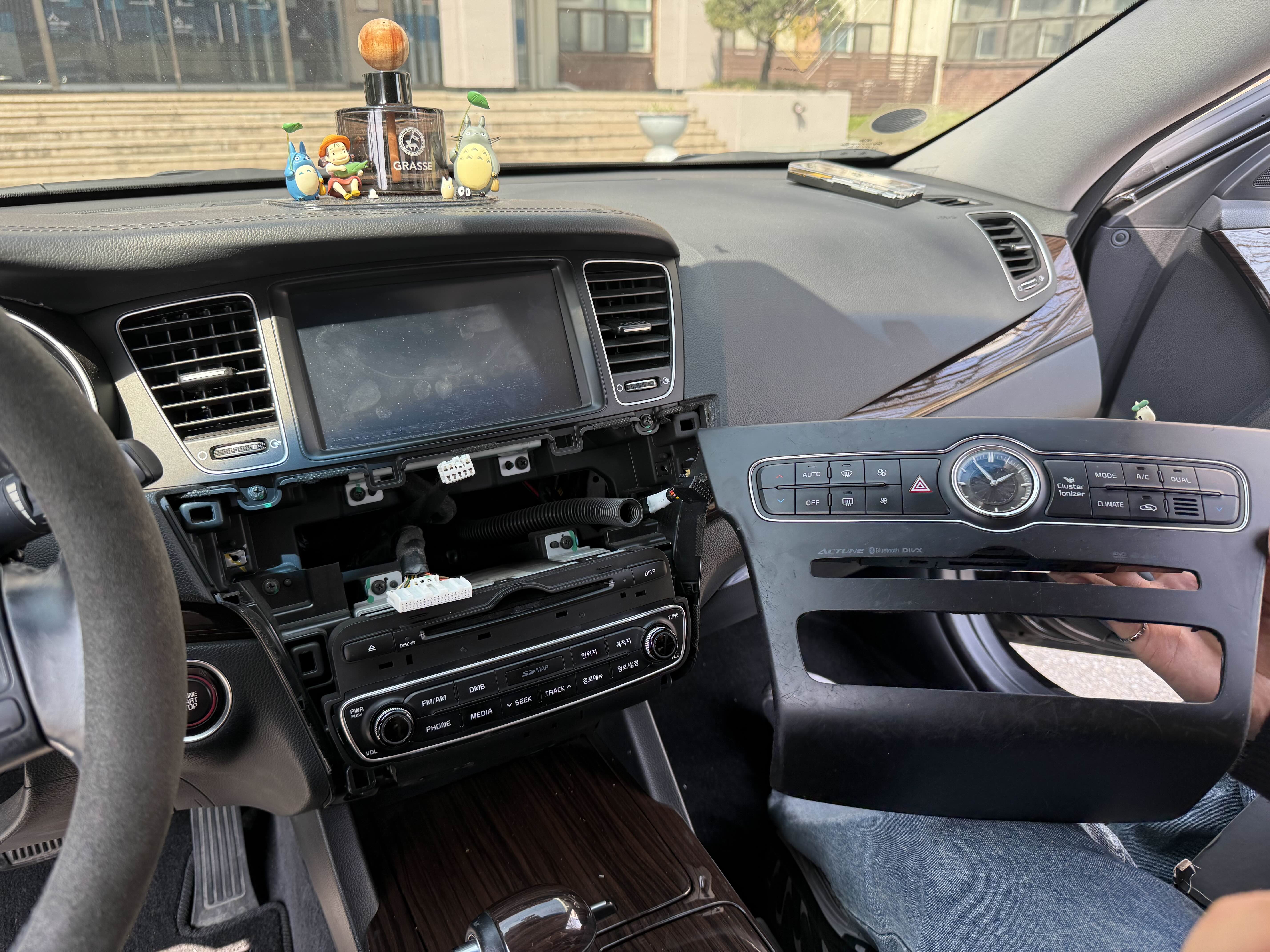

센터페시아 내장재를 모두 탈거합니다.
분해할 부분도 많고, 준대형이라고 고정클립도 많이 박아놔서 뜯는데에만 30분은 쓴 거 같습니다...

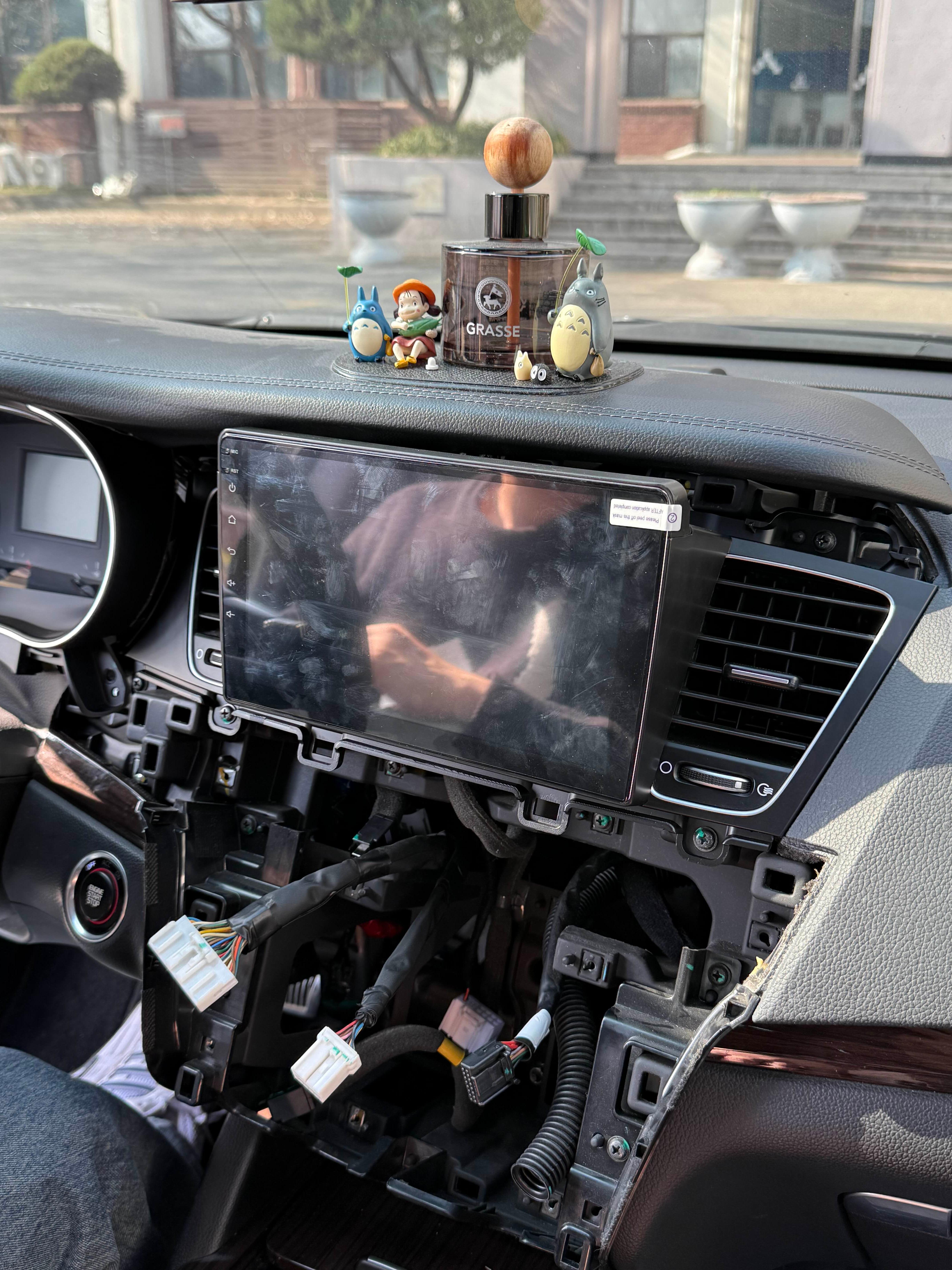

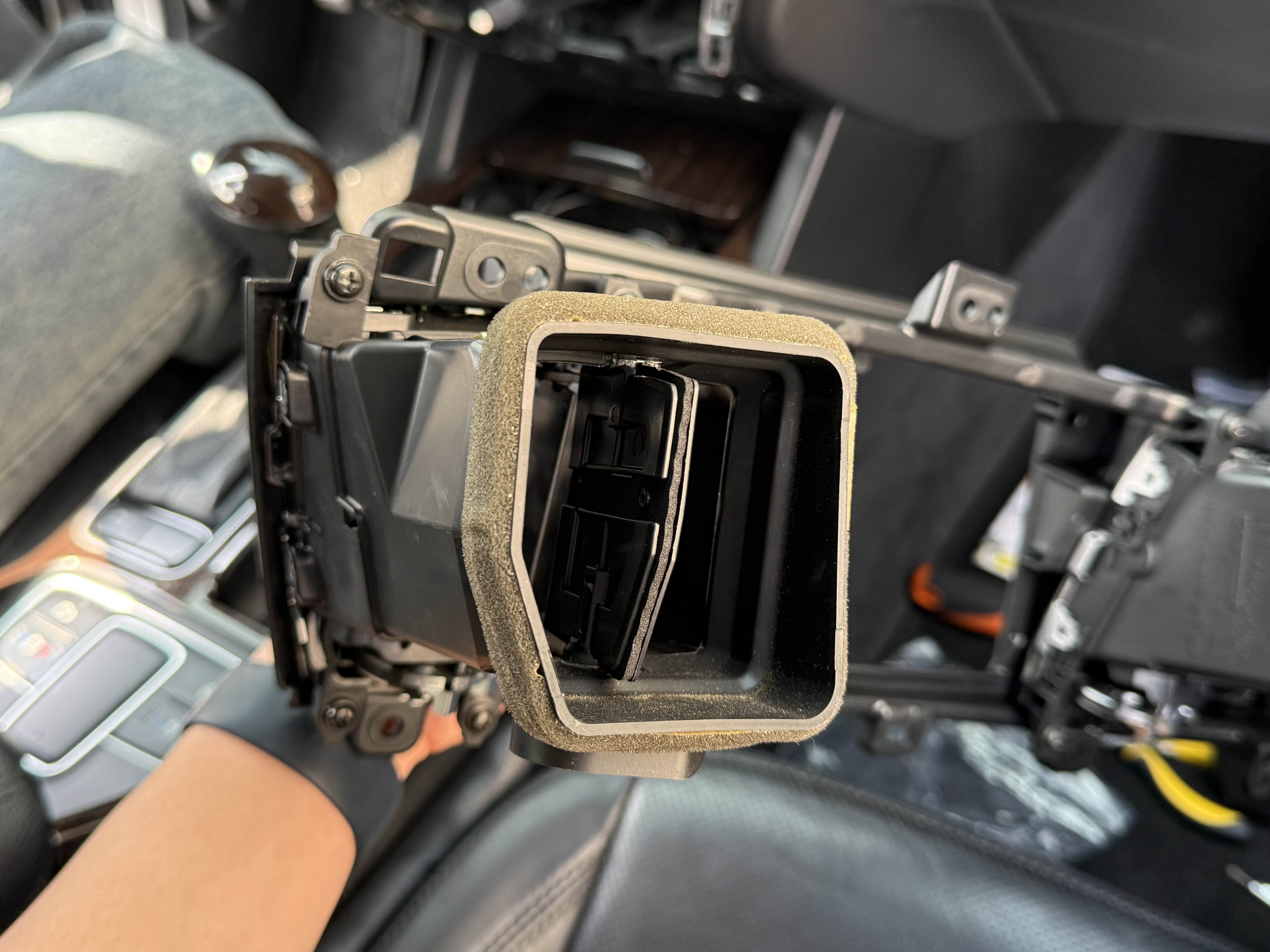

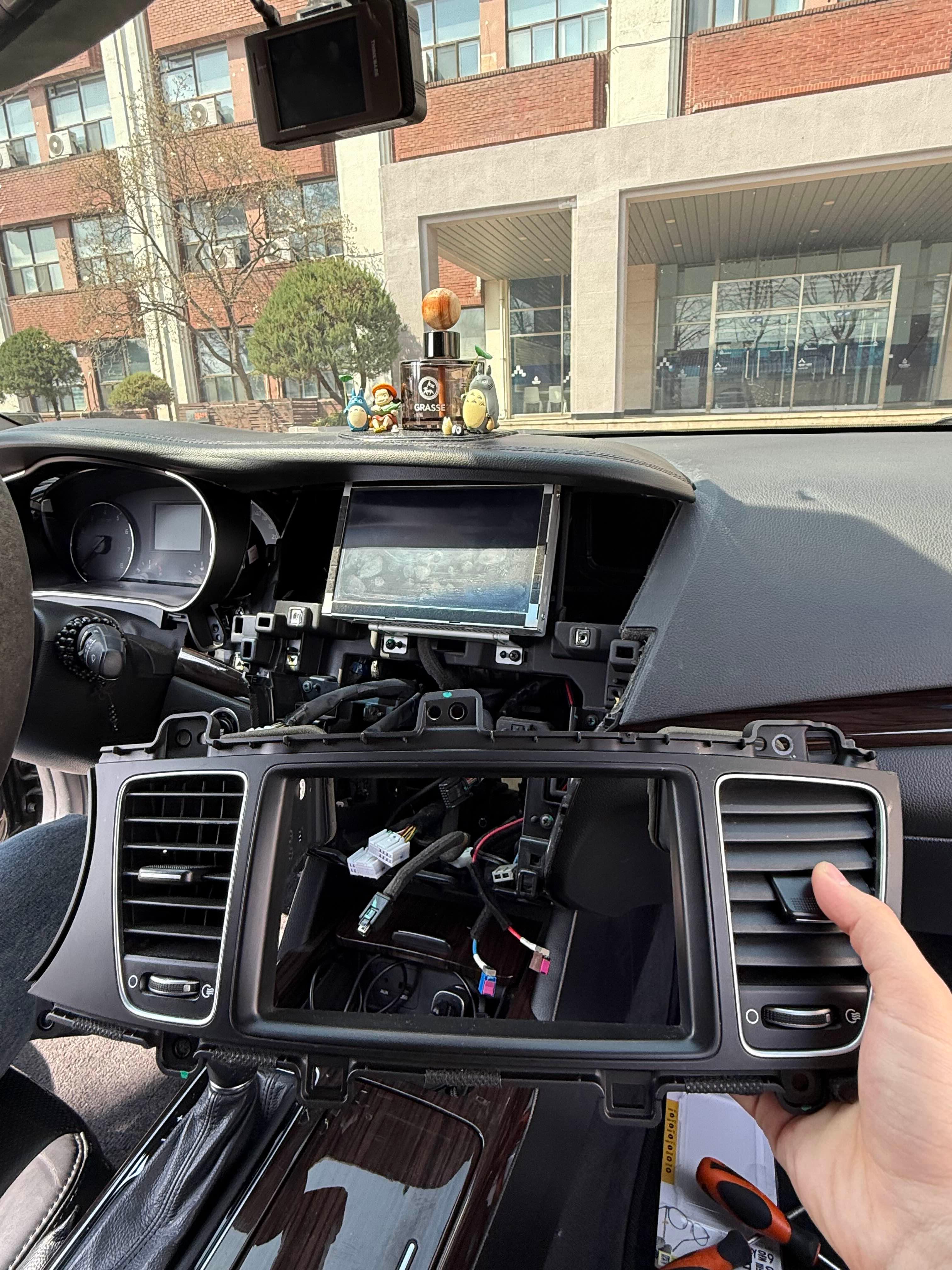

새 마감재에 송풍구와 올인원을 장착, 차량에 연결하여 테스트를 진행합니다.

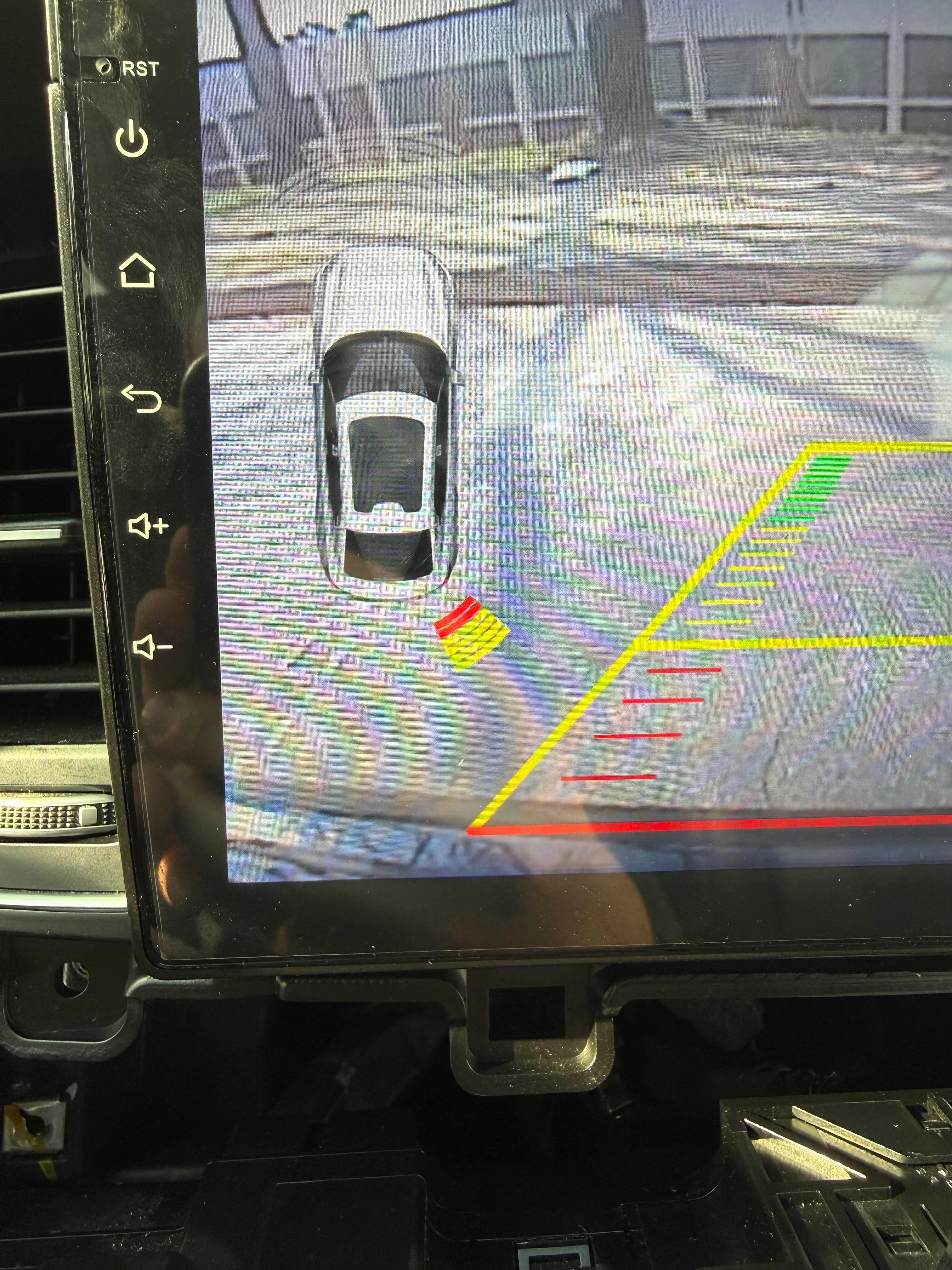

순정 시계도 올인원 시간과 잘 동기화되었고, PAS 센서값도 올인원 화면에 표시되네요.
CAN 기반의 대부분의 기능은 모두 정상작동하고, 오디오 출력도 이상 없으나 볼륨 조절 반응이 늦는 증상이 있었습니다.
찾아보니 2025년 이후 생산된 심플소프트 캔버스에서 발생하는 문제점이라 당장은 해결책이 없는 듯..

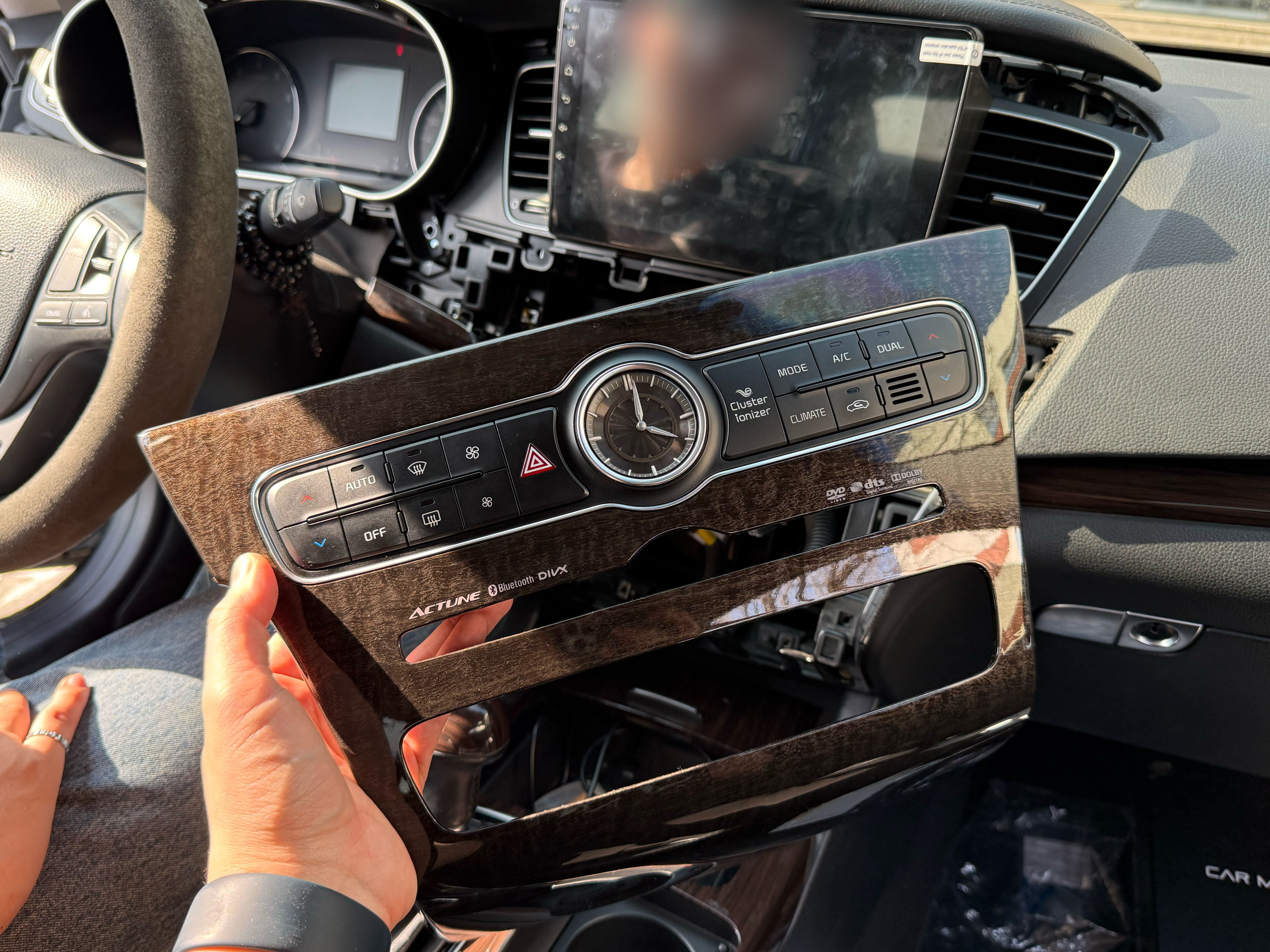

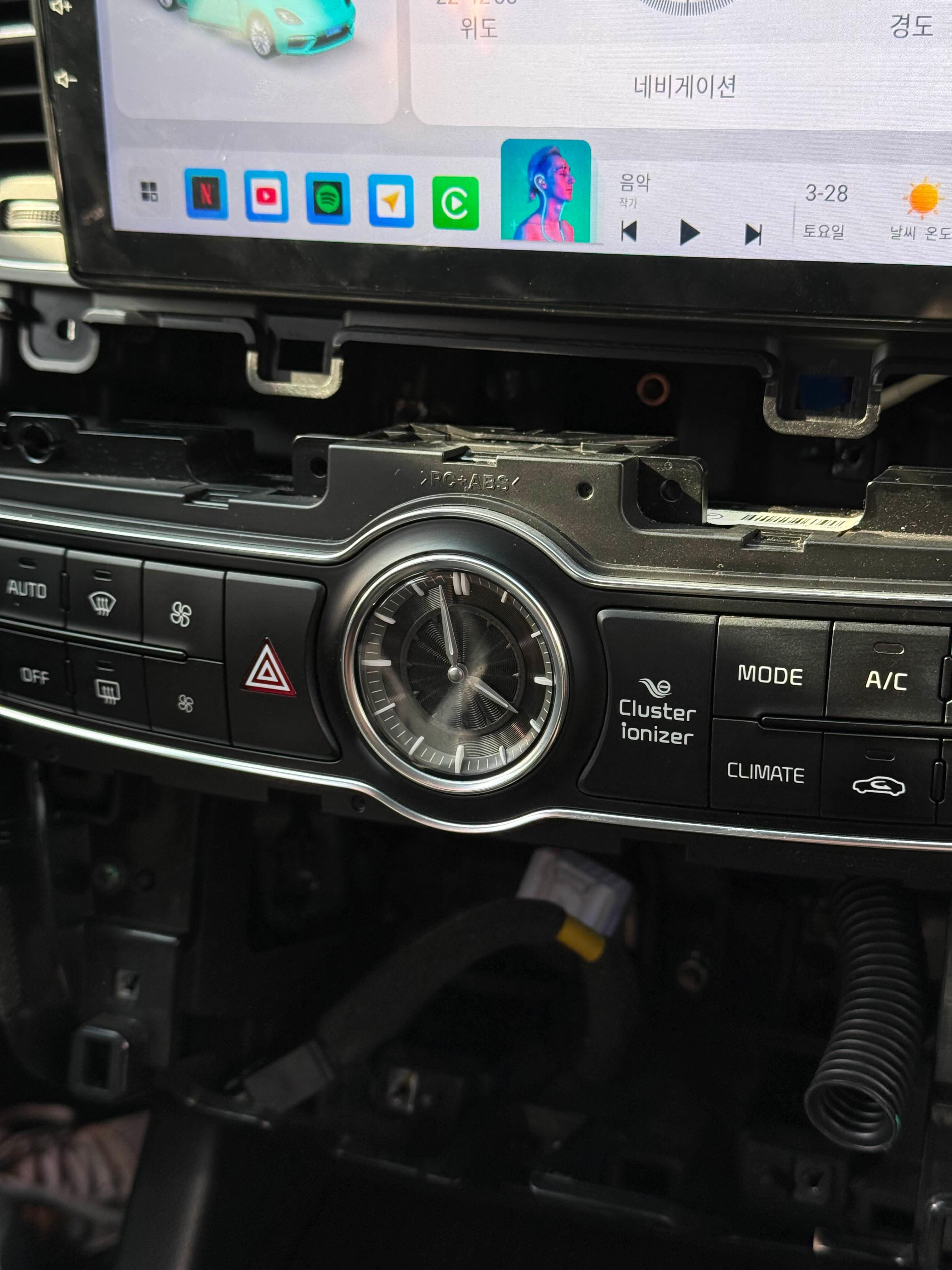

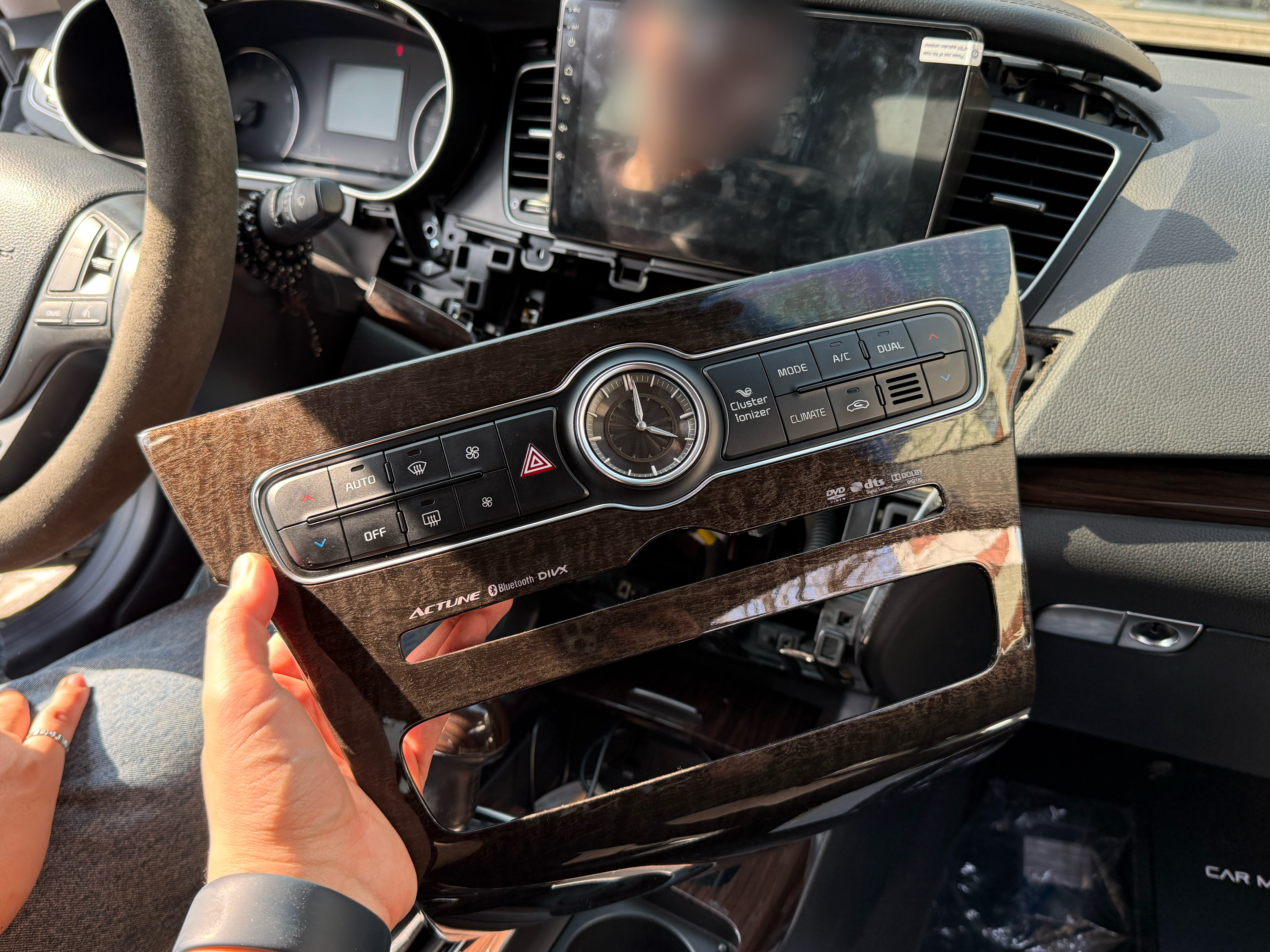

새 내장재에 공조기 패널을 결합합니다.

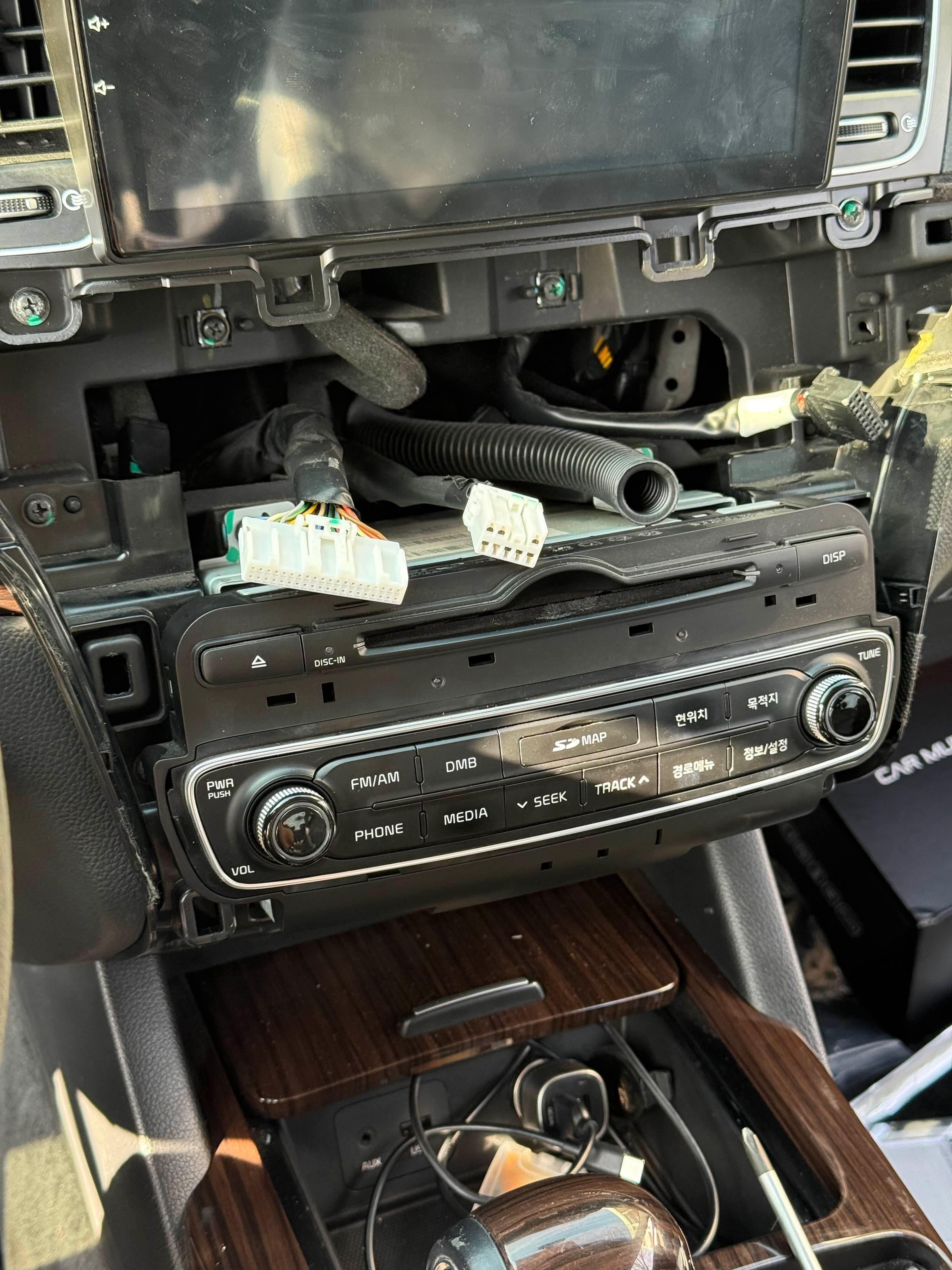

AVN 본체를 장착하고, 센터페시아 내장재까지 결합하면 장착 완료입니다.

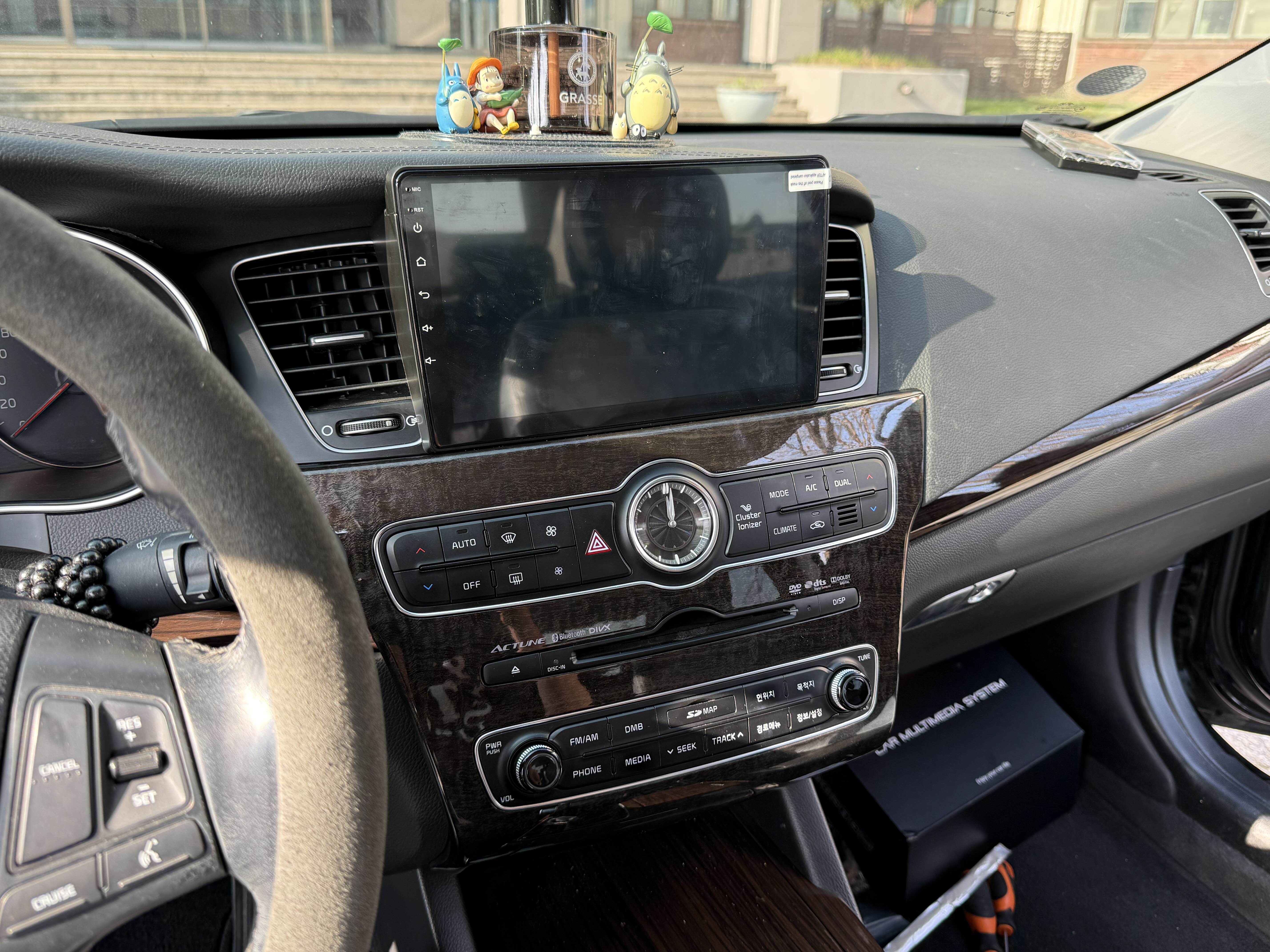

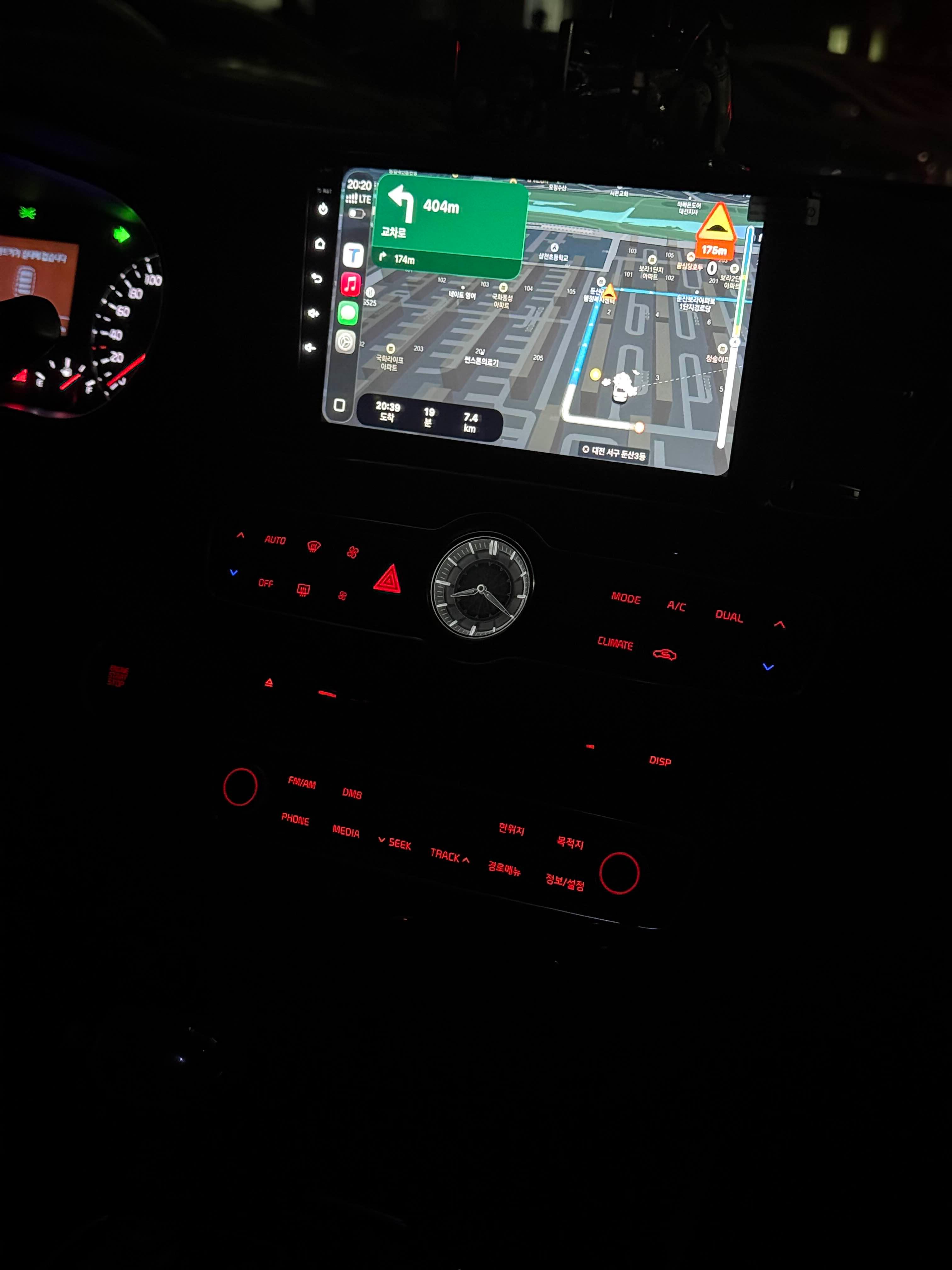

우드 내장재 이쁘네요 😍
LED 합법인증 방향지시등 장착

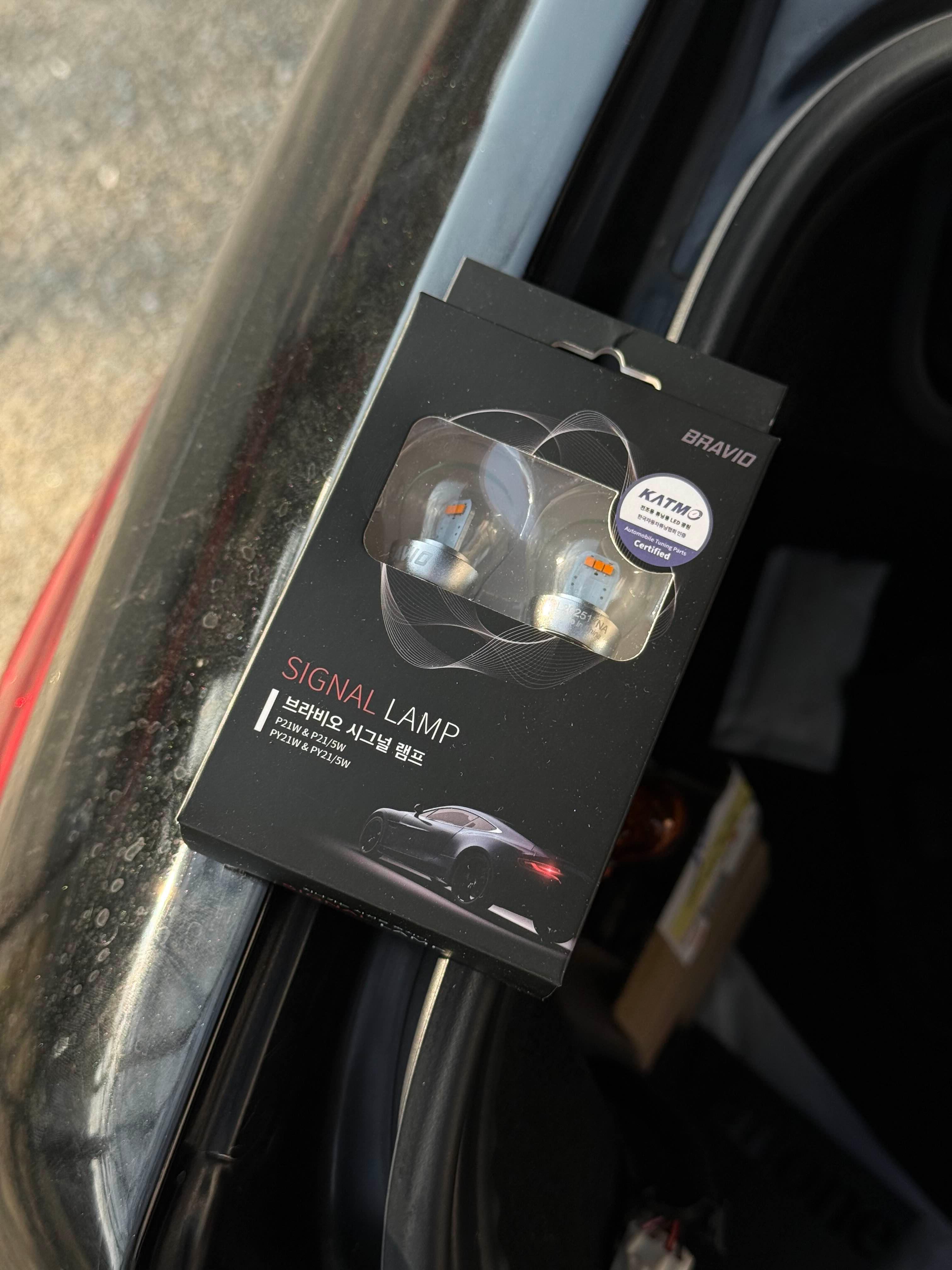

방향지시등 LED를 사오셨네요.
전후면 모두 교체를 원하셨지만 더 뉴 K7은 전면부 장착 불가.
아쉬운대로 후면만 교체합니다.

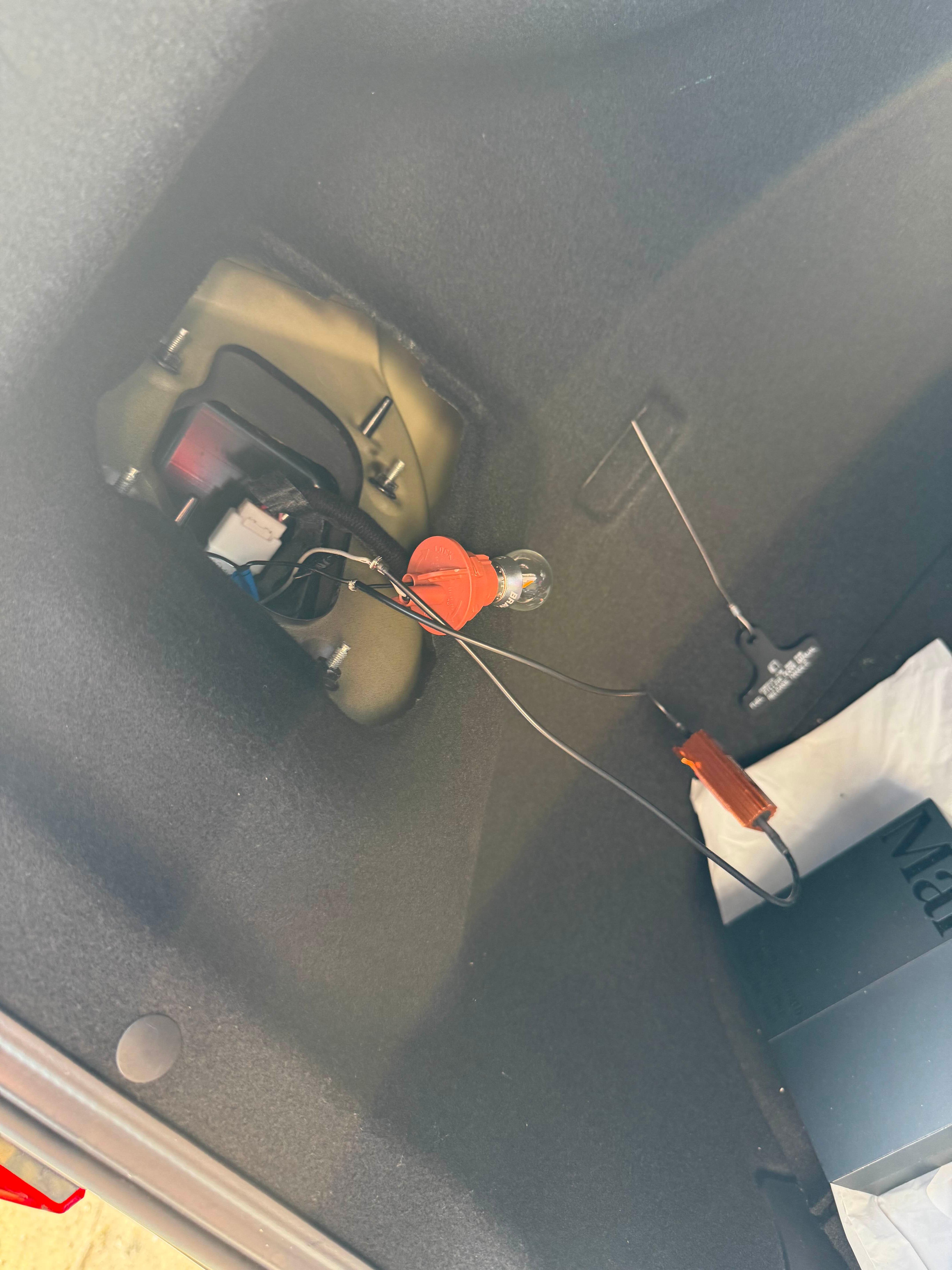

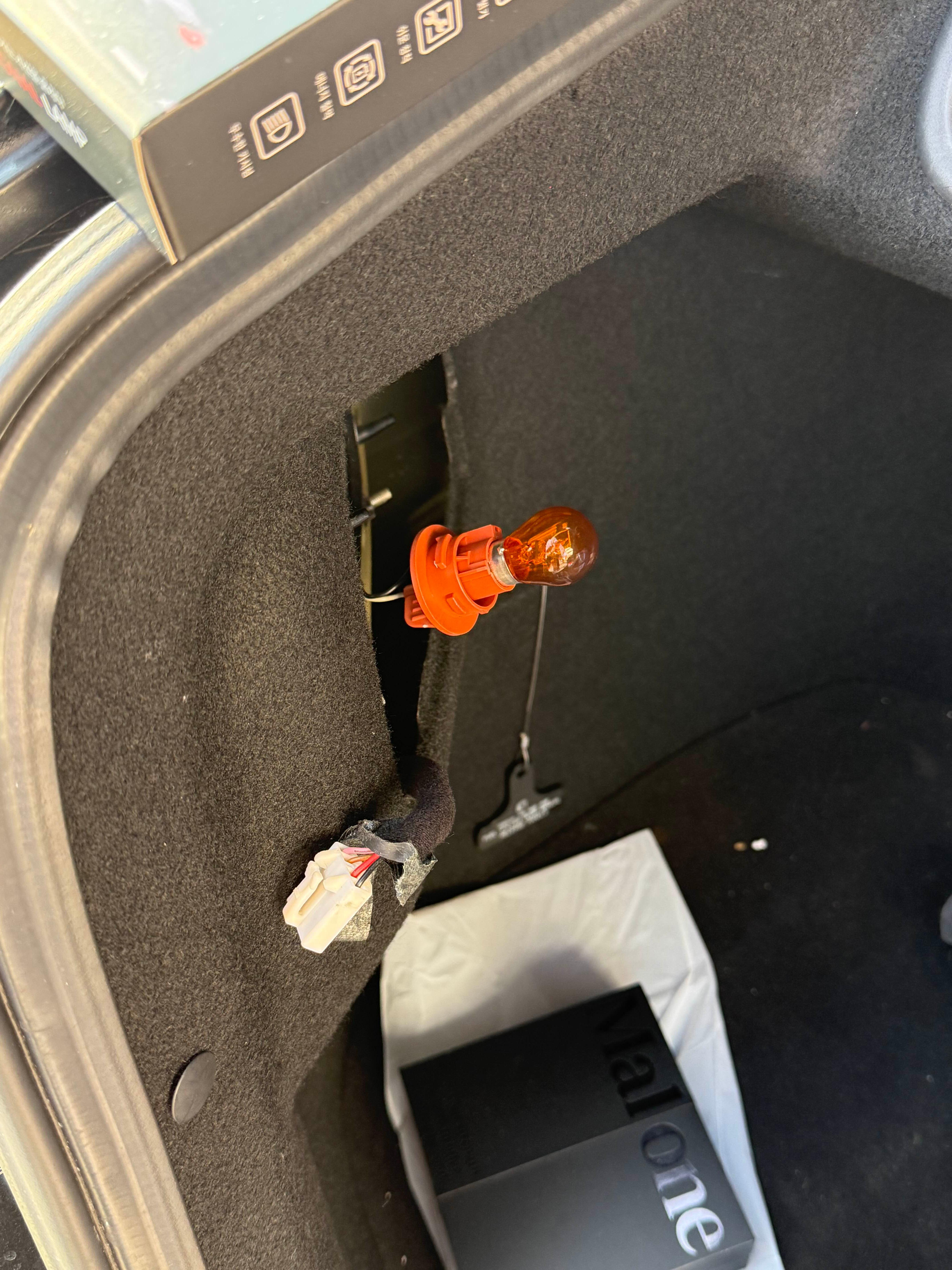

후미등에서 소켓을 뽑고 LED를 장착합니다.
부하매칭까지 달아주고 차체(철판)에 붙여주면 설치는 끝입니다.

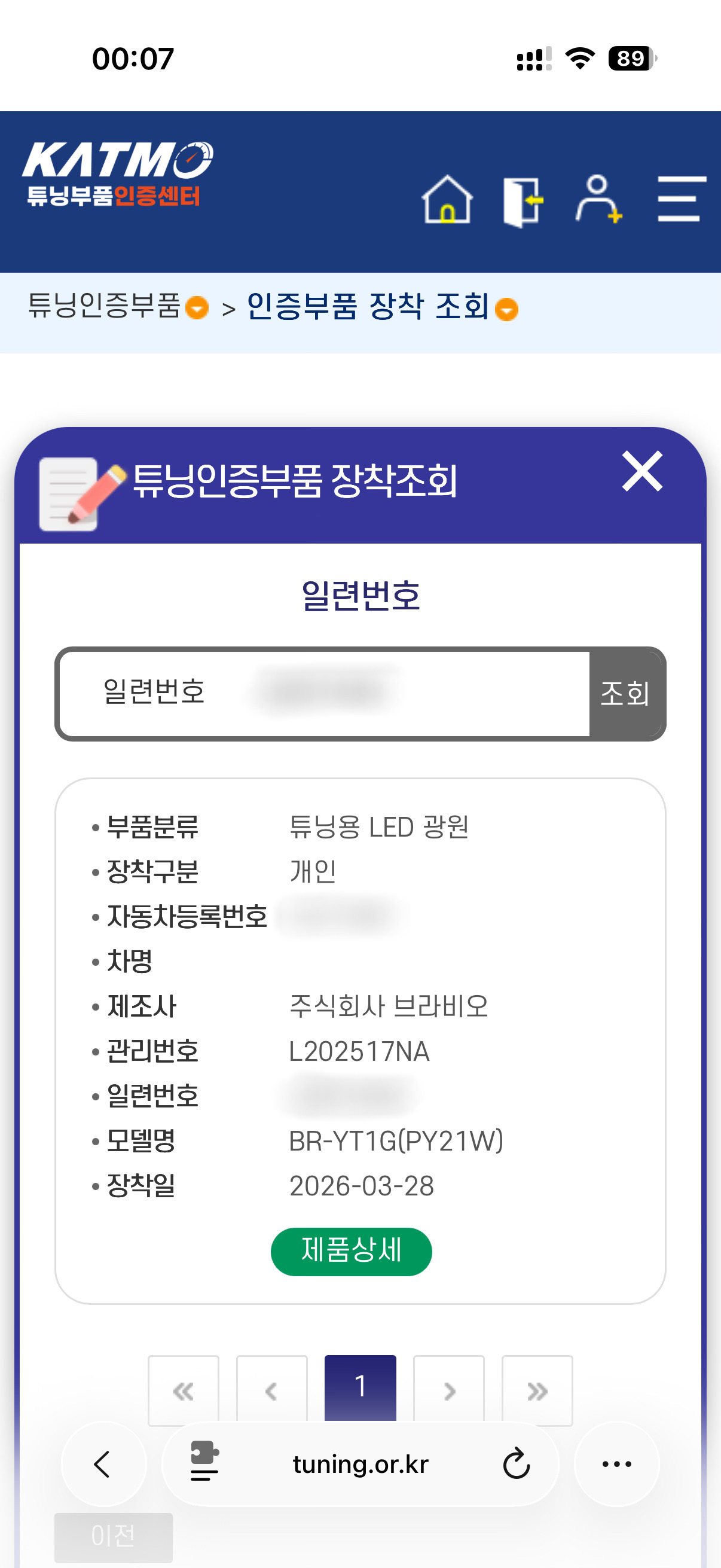

튜닝인증 사이트 등록 후 자동차등록증에 스티커까지 붙이면 끝.

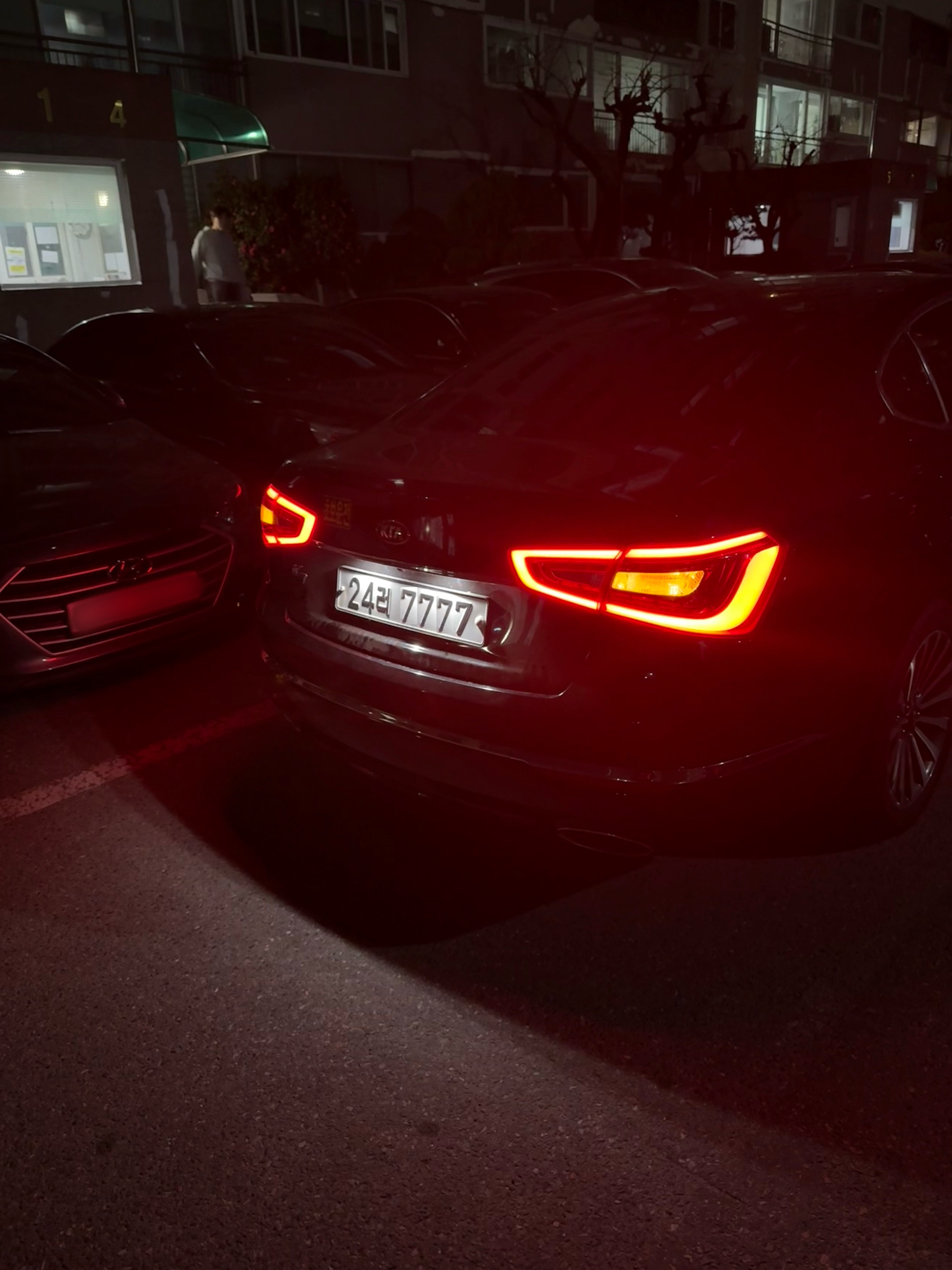

확실히 LED가 멋있긴 하네요. 나도 할까...

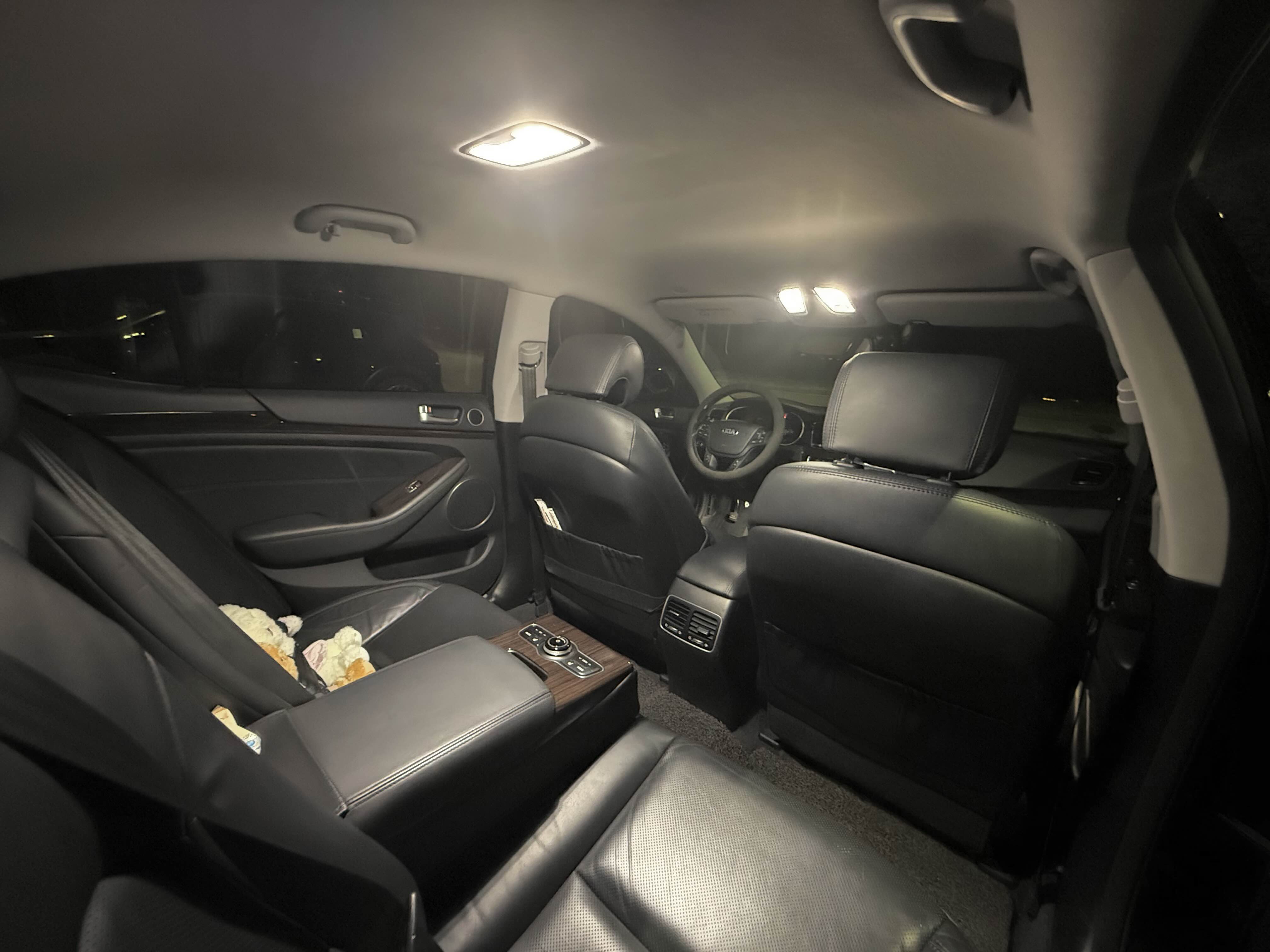

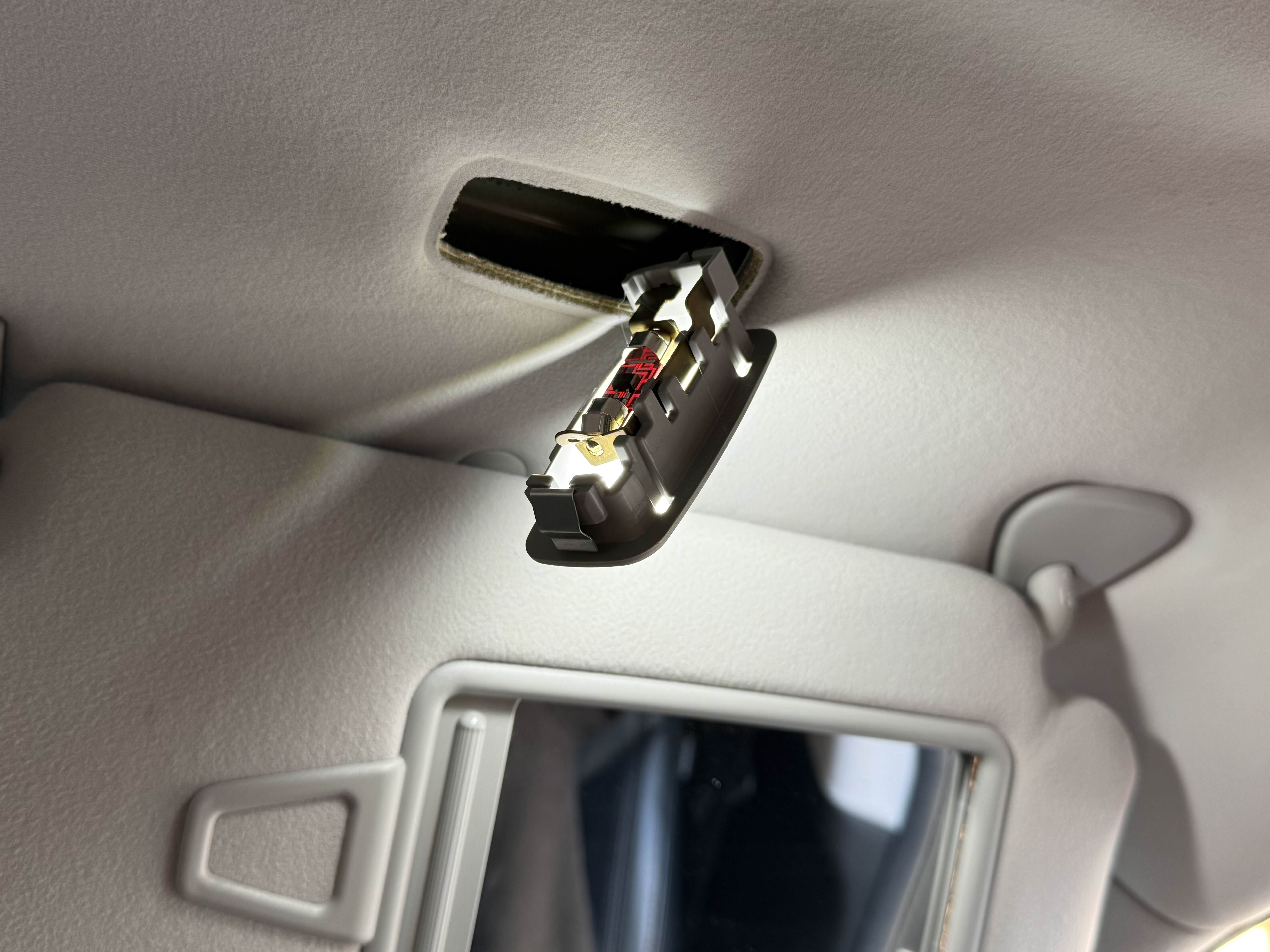

LED 실내등, 번호판등 장착
준대형차에 실내등이 전구라니.
이것도 LED로 바꾸고 싶어하셔서 같이 주문했습니다.

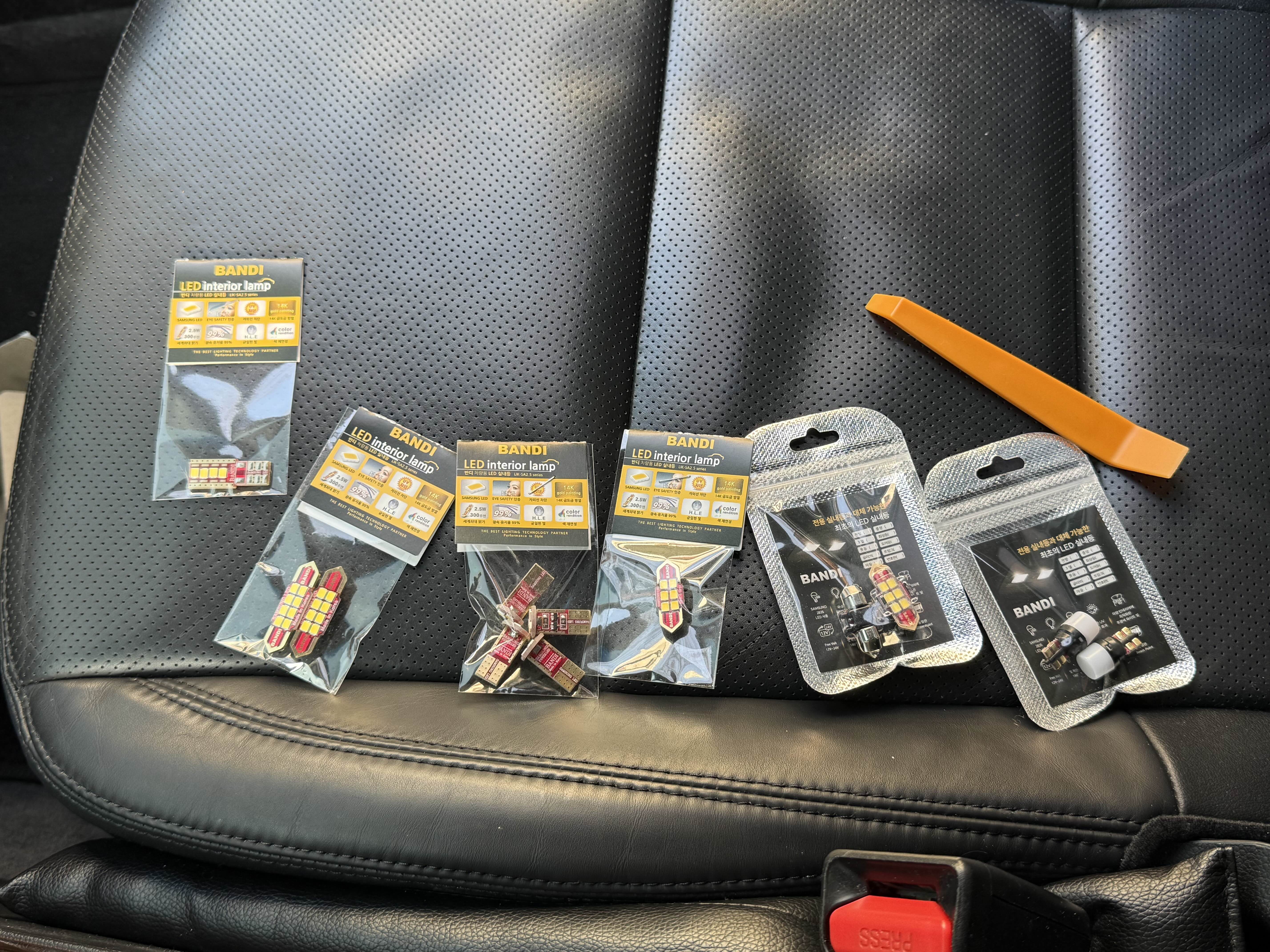

반디 프리미엄(10T, 31mm), 반디 일반형(10T사이드, 36mm, 31mm, 10T)입니다.

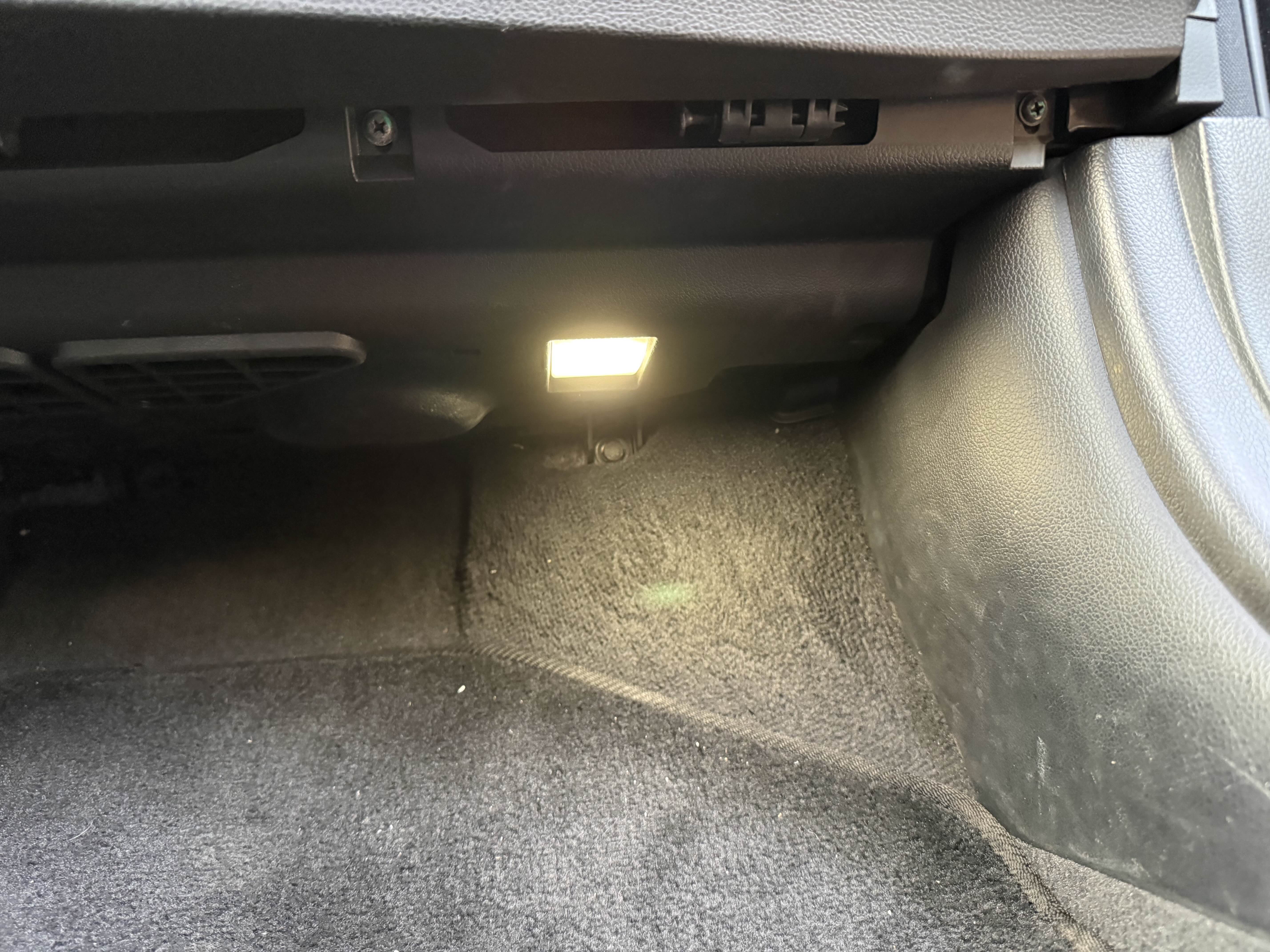

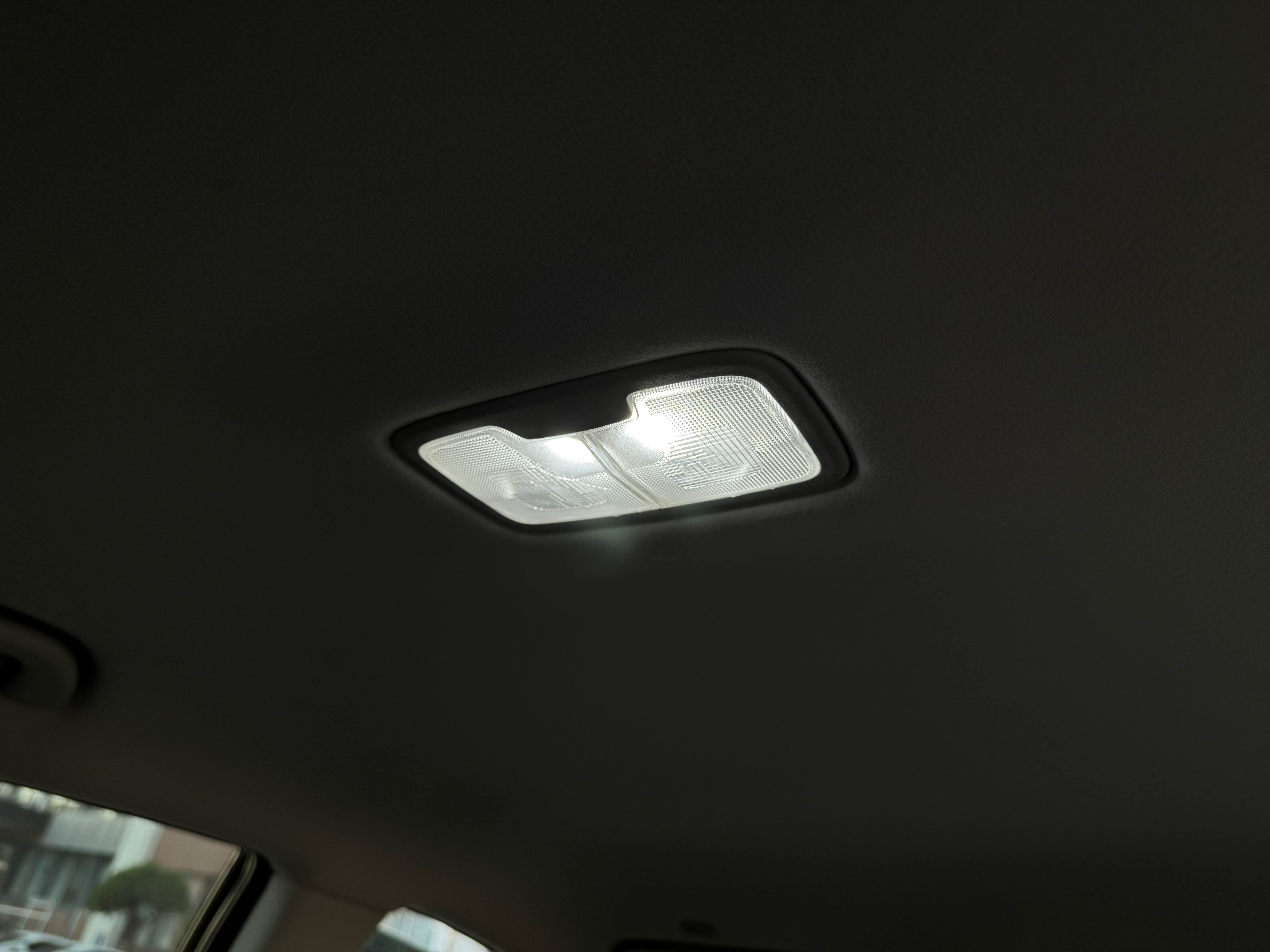

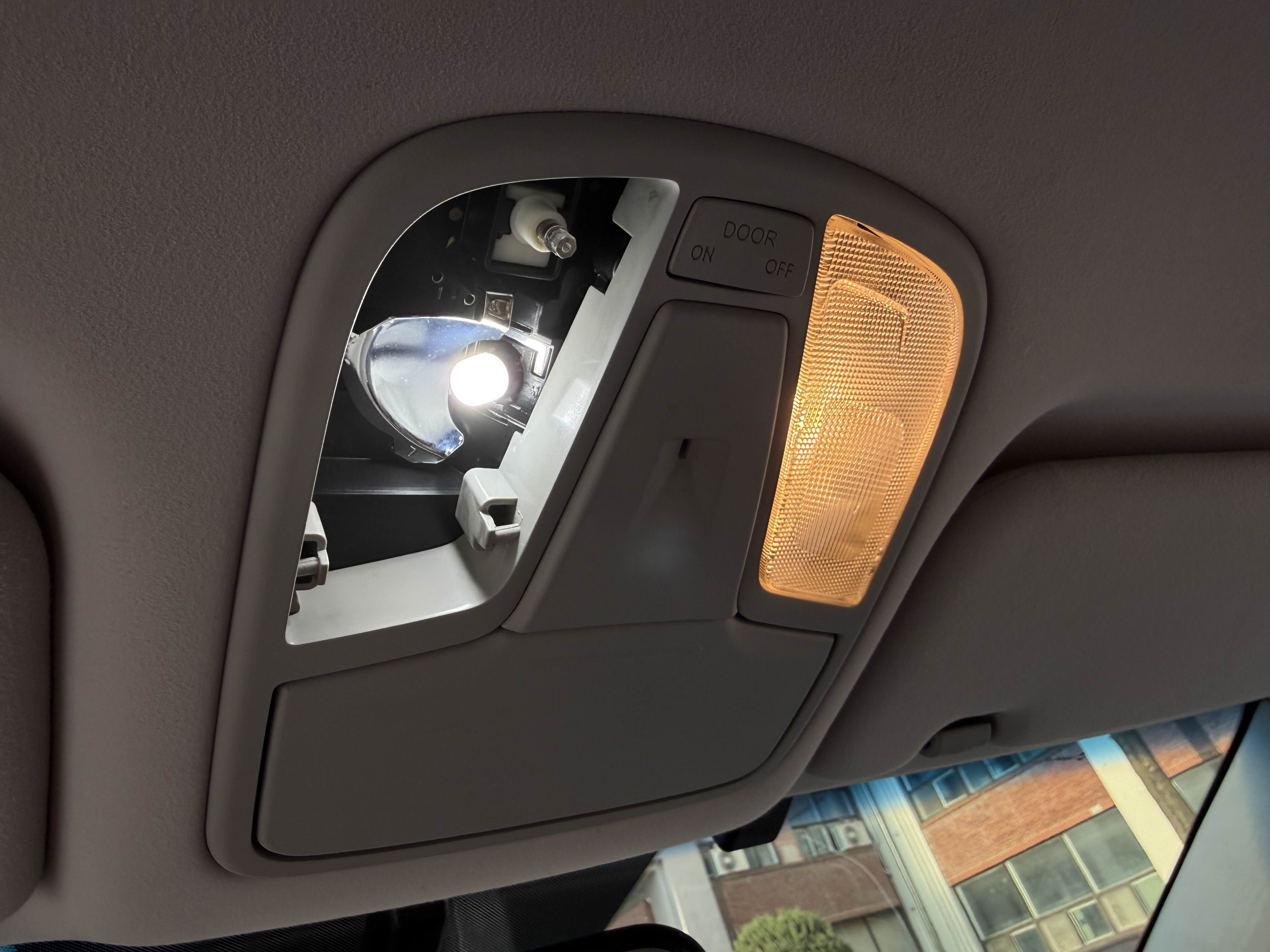

실내등 전구 교환은 워낙 간단한 작업이라 따로 설명은 적지 않겠습니다 😉

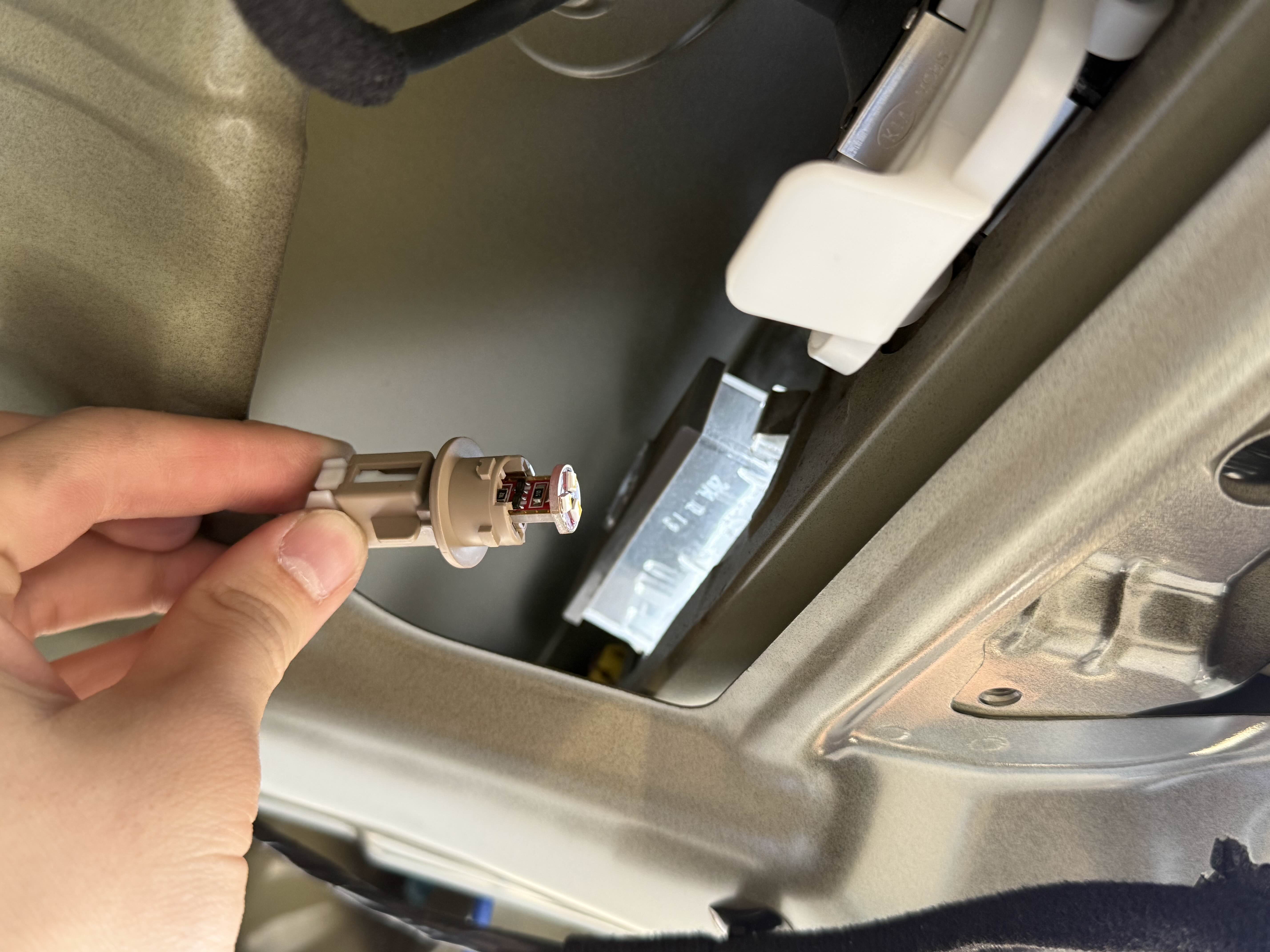

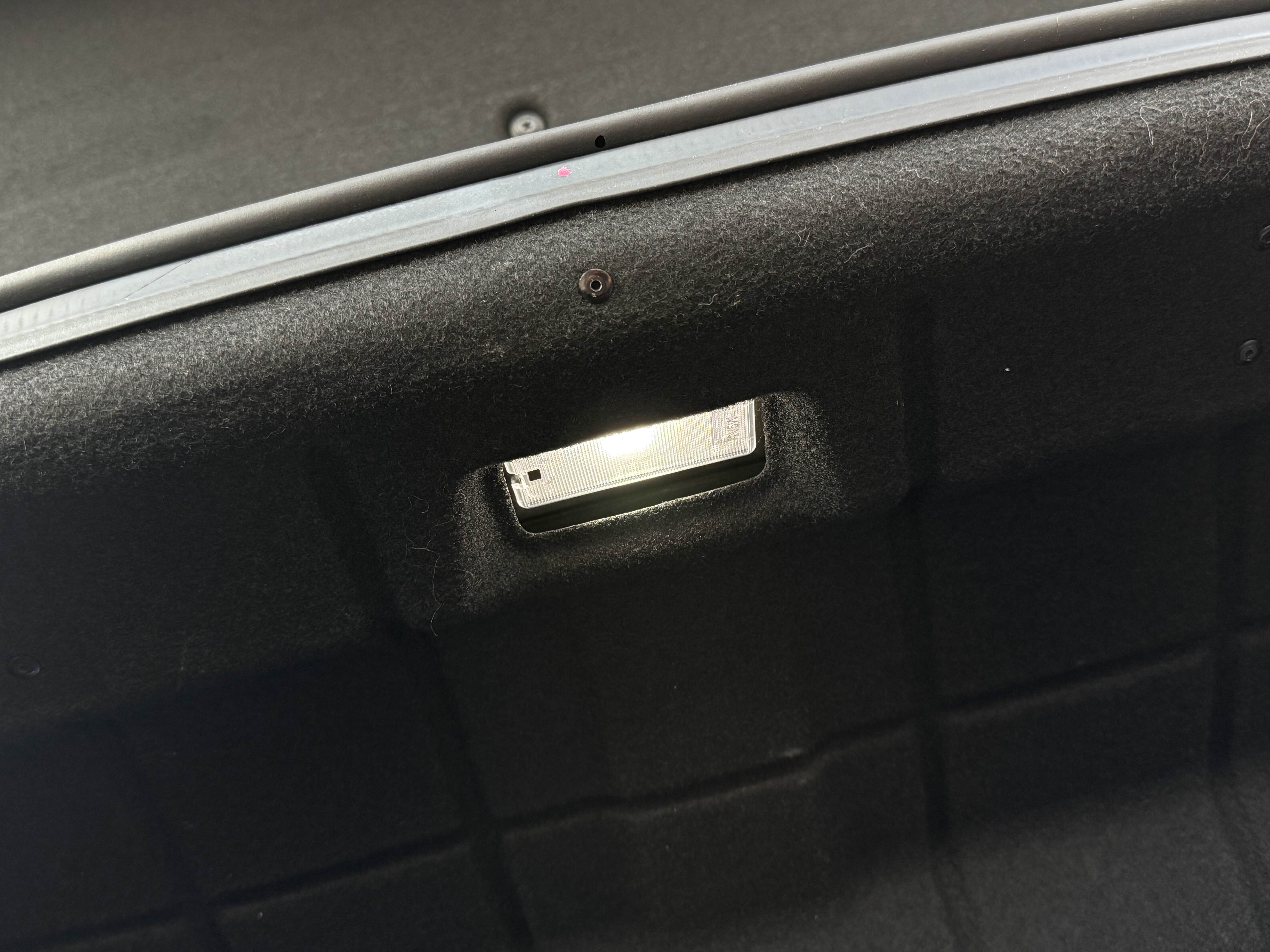

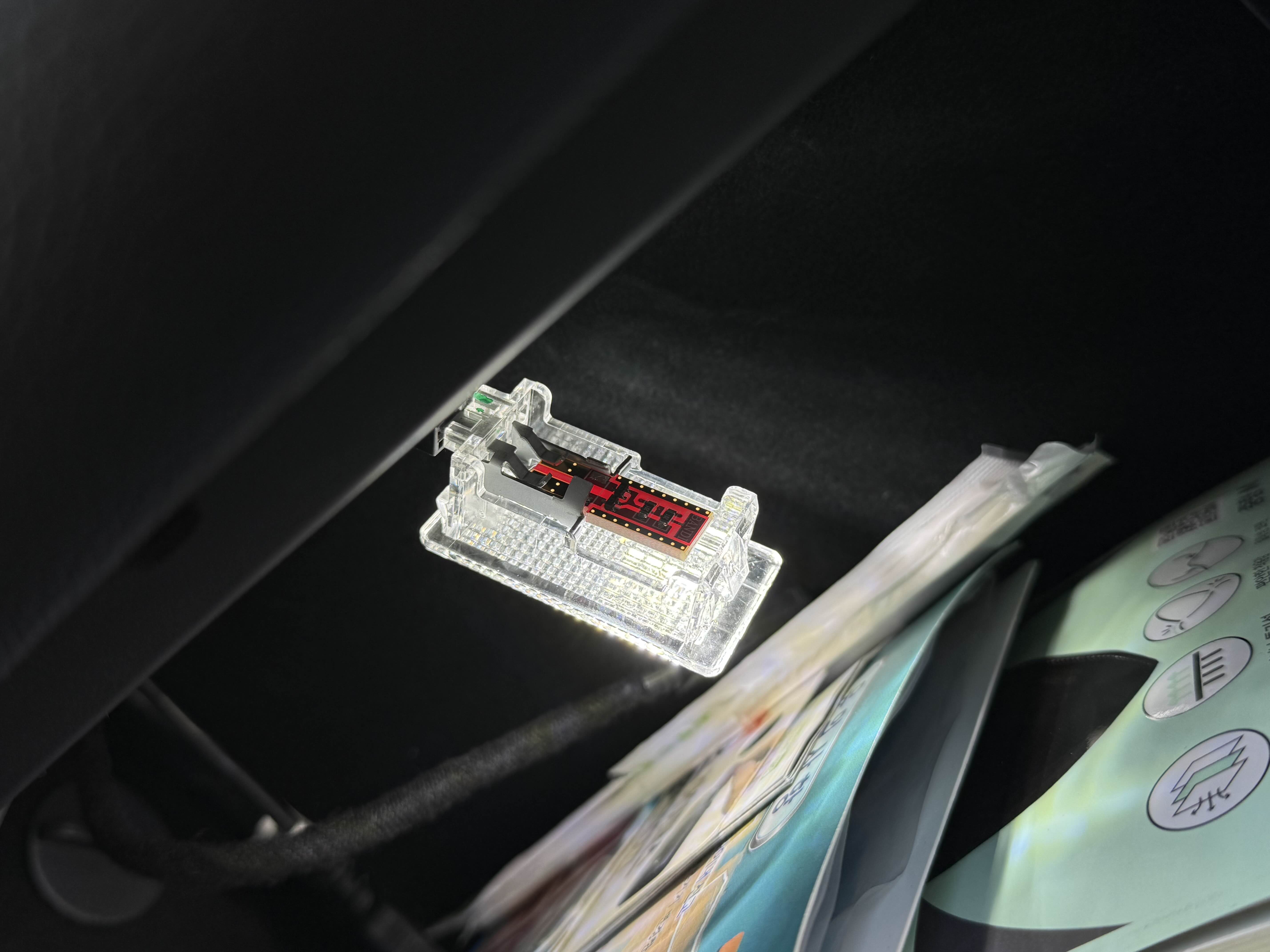

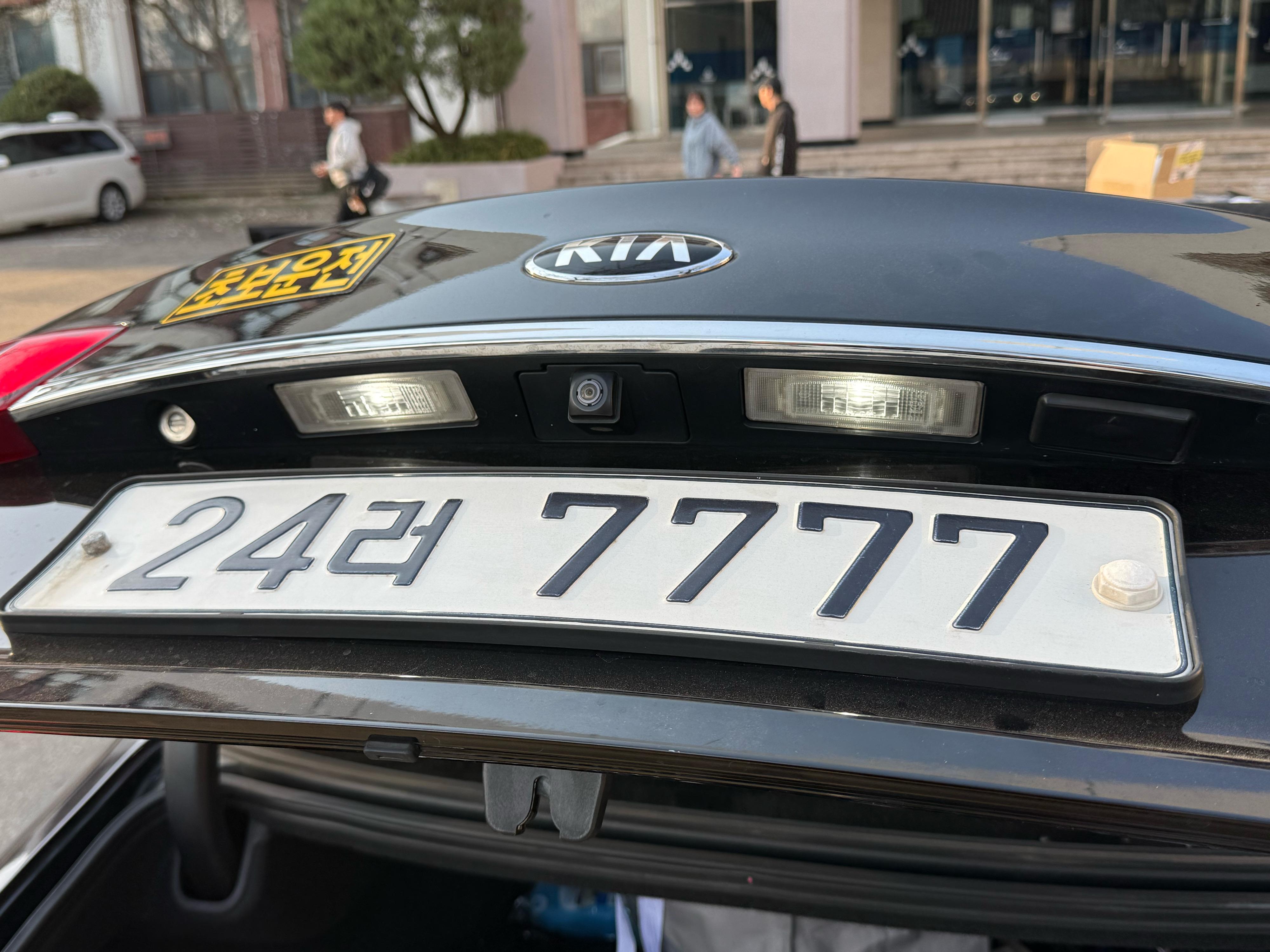

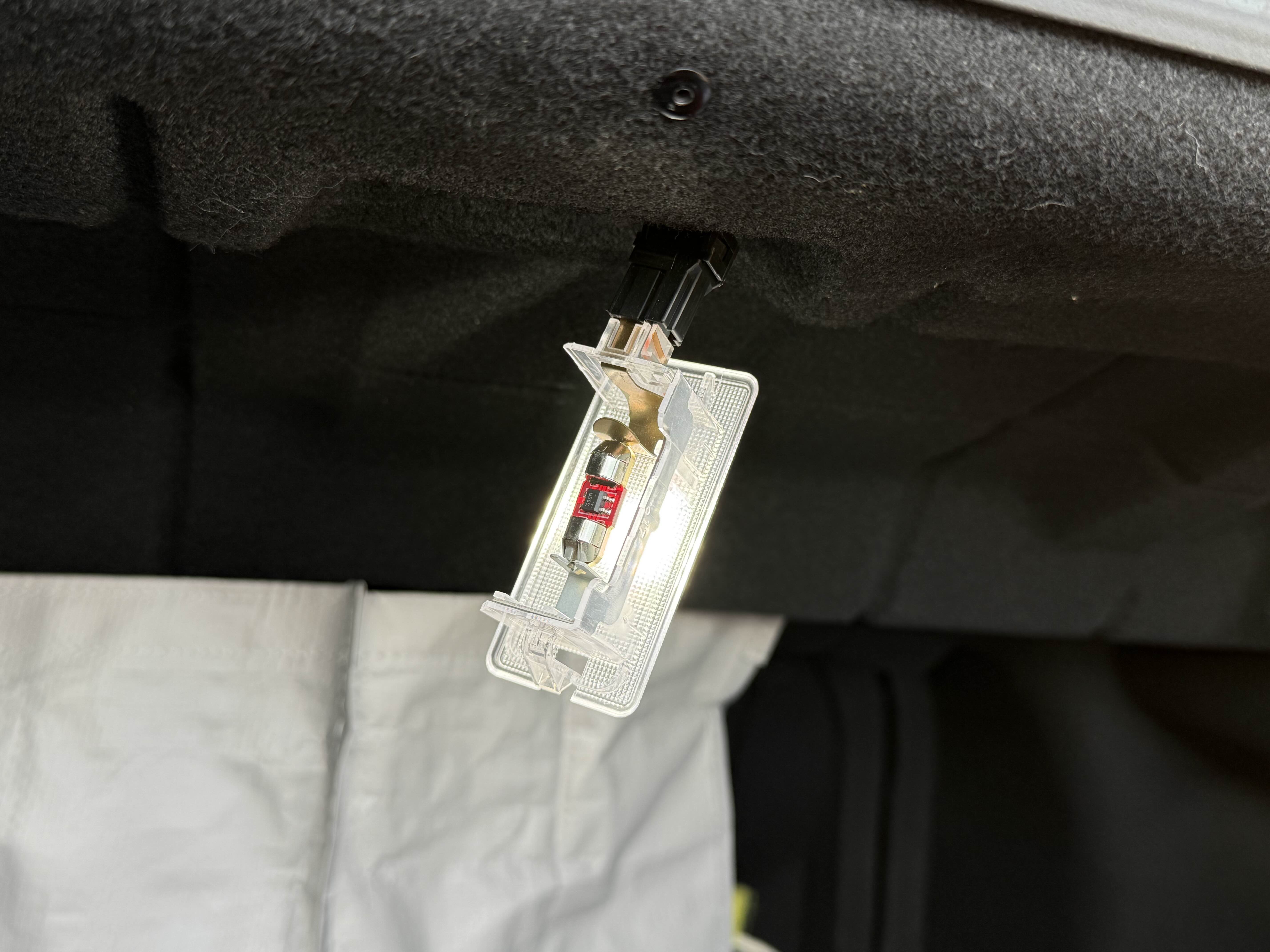

다만 번호판등 교환 방법이 상당히 당황스러웠는데... 트렁크 내장재를 다 뜯고 소켓을 뽑아 교환해야 했습니다 🤯
장착 완료. 이쁘죠?
