삼성전자 시스템에어컨은 RS485 통신을 이용합니다. 삼성 뿐만 아니라 다른 제조사들도 대부분 485 통신을 사용하죠.
에어컨 통신 라인에 RS485 통신 모듈을 연결하면, 통신 데이터를 확인할 수 있습니다. 그 통신 모듈 중 하나가 바로 EW11입니다.
저는 시스템에어컨의 중앙제어에 대해 연구해보고자 에어컨 통신 단자에 EW11을 연결해보았습니다.
관련 자료는 HomeAssistant 카페 등에서 확인할 수 있습니다.

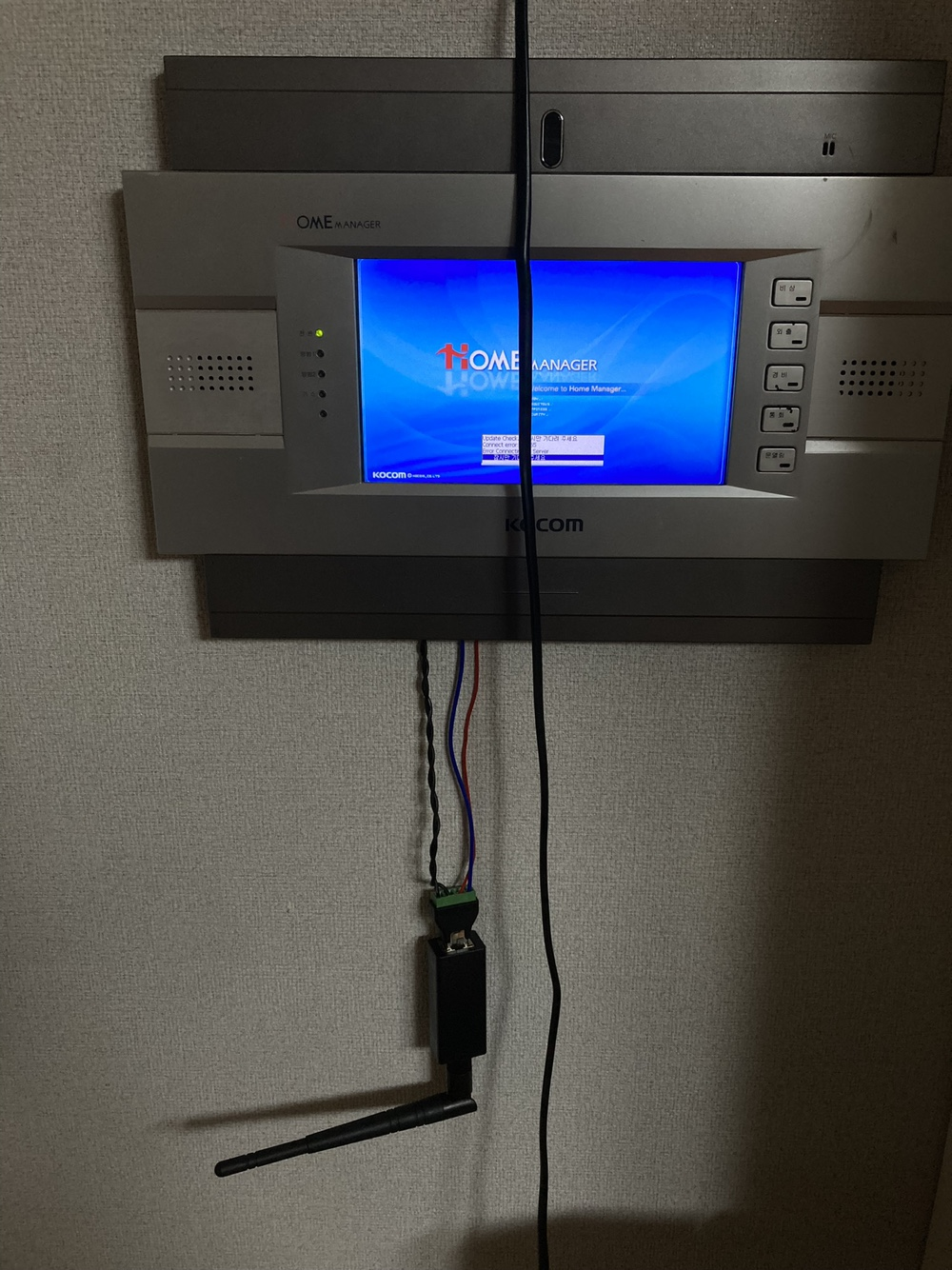

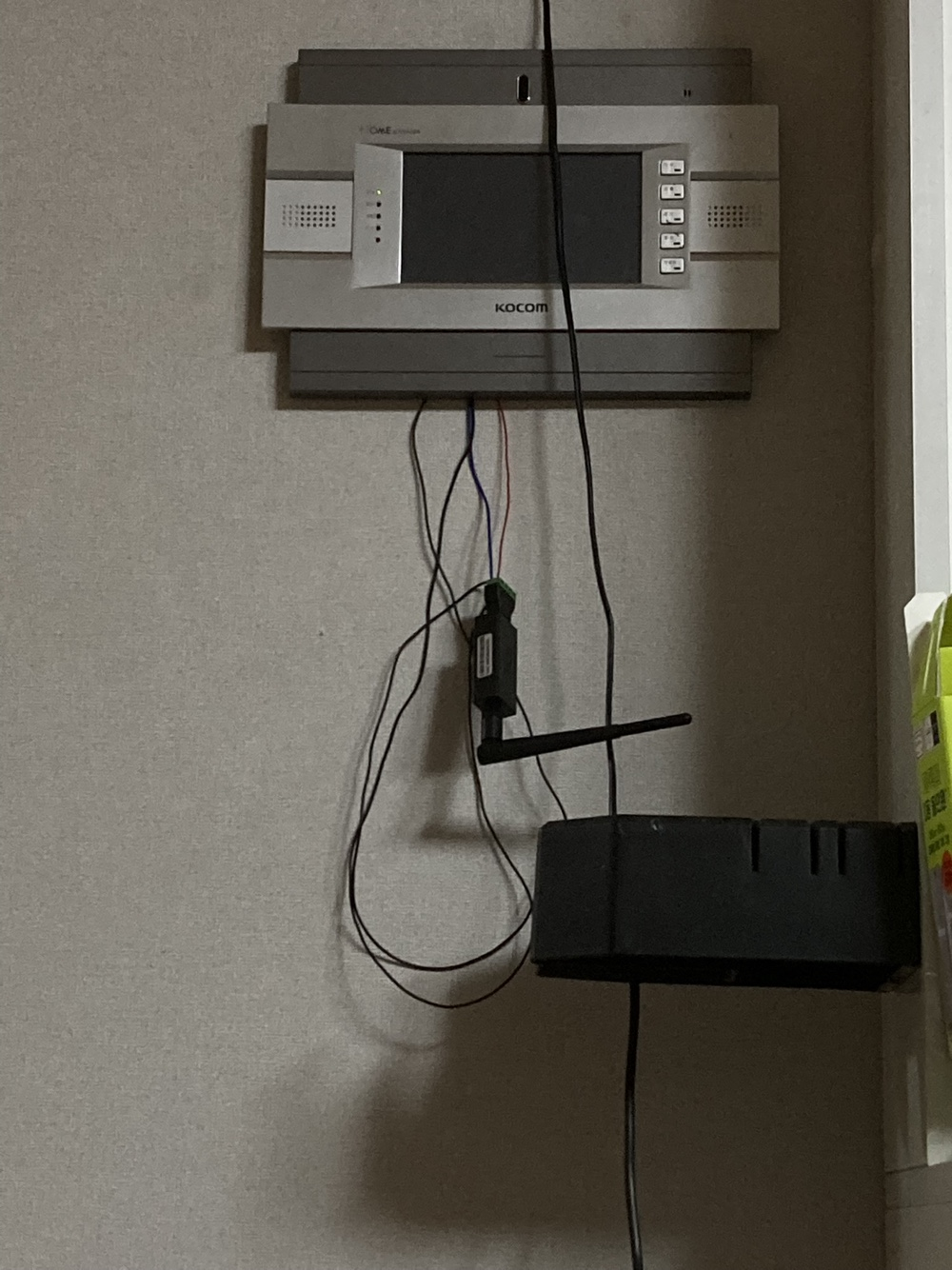

우선 사무실에 가져가서 본격적으로 사용해보기 전에, 집에 있는 월패드 485 통신 라인에 테스트로 한 번 연결해봤습니다.
현재 집에 월패드로 조작할 수 있는 가전이 거실 조명이랑 보일러밖에 없기 때문에, 가장 만만한 조명으로 테스트를 해봅니다.
영상에서 보시다시피 패킷을 보내니 조명이 켜지고 월패드에 조명이 켜졌다고 표시되는 모습을 볼 수 있습니다.
노트북에서 패킷이 오고가는 모습을 실시간으로 확인할 수 있는데요, 정리해보자면 아래와 같습니다.
제어 패킷 전송 > 조명 컨트롤러 수신하여 조명 ON > 컨트롤러에서 제어 패킷에 대한 응답 패킷 송신 > 월패드에서 응답 패킷 수신하여 상태 반영
월패드에서 정상 작동하는 것을 확인했으니 이제 시스템에어컨에 연결해볼 차례입니다.

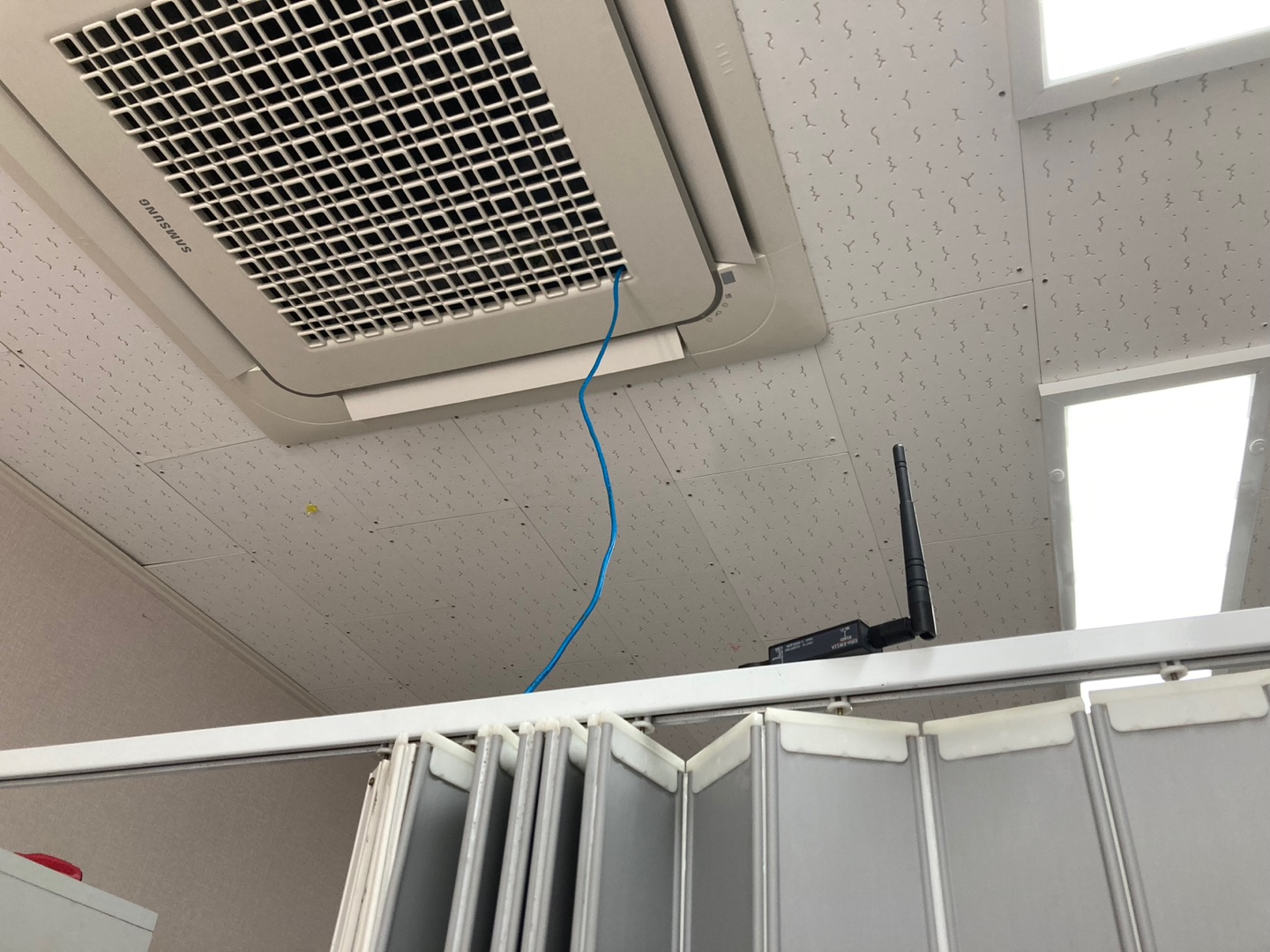

사무실에서 사용하는 시스템에어컨은 AC060JN4PBH1, 2015년에 구매하였으며 통신 방식은 신통신입니다.
작업 전 반드시 에어컨 전원을 차단하시고 작업하시는 것이 안전합니다.
위 사진처럼 실내기 그릴을 열고, PCB 커버를 제거합니다.
F!, F2, V1, V2에 배선을 연결해줍니다.
이 때, 기존 배선을 제거하시면 절대 안 됩니다. F1, F2는 실외기 통신 단자, V1, V2는 DC 12V 단자로 Wi-Fi Kit이나 유선 리모컨에서 사용합니다. F1 F2를 제거하시면 실외기와 통신이 안 되어 E101 에러가 뜰 것이고, V1 V2를 제거하시면 Wi-Fi Kit이 작동하지 않습니다. (구통신 유선리모컨은 V1 V2 사용함. 제거 시 유선리모컨도 먹통됩니다.)
위와 같이 연결하면 이제 거의 준비된 겁니다.
아래 게시글 참고하여 중앙제어 옵션도 [사용]으로 바꿔주면 모든 준비는 끝납니다.
삼성 시스템에어컨 중앙제어 설정
본 게시글은 2021년 6월 28일 네이버 블로그에 작성하였던 글을 일부 다듬어 업로드하는 글입니다. 아래 내용들을 읽고 따라하여 발생하는 책임은 작성자에게 있지 않음을 밝힙니다. 글을 시작하
www.chankyoung.xyz
EW11 설정 페이지에 접근하여 시리얼 포트 설정을 9600, 8, 1, Even으로 설정해줍니다.
SerialPortMon 프로그램 실행하여 32 ~ 34 형식의 패킷이 수신되는지 확인하면 됩니다.
저는 아래 게시글을 참고하였습니다.
삼성 시스템 에어컨 신통신 RS485 패킷 분석
적용에 따른 책임은 각자에게 있습니다. 패킷을 잘못 보내게 되면 실내기 주소 충돌로 인해 에어컨이 동작하지 않을 수 있다. HomeAssistant 카페에서 삼성 시스템 에어컨에 EW11을 연결하는 방법이
5mango.com
중앙제어 옵션이 꺼져 있을 경우, 실내기 상태 수신은 되나 제어 패킷을 보내도 응답하지 않습니다.
